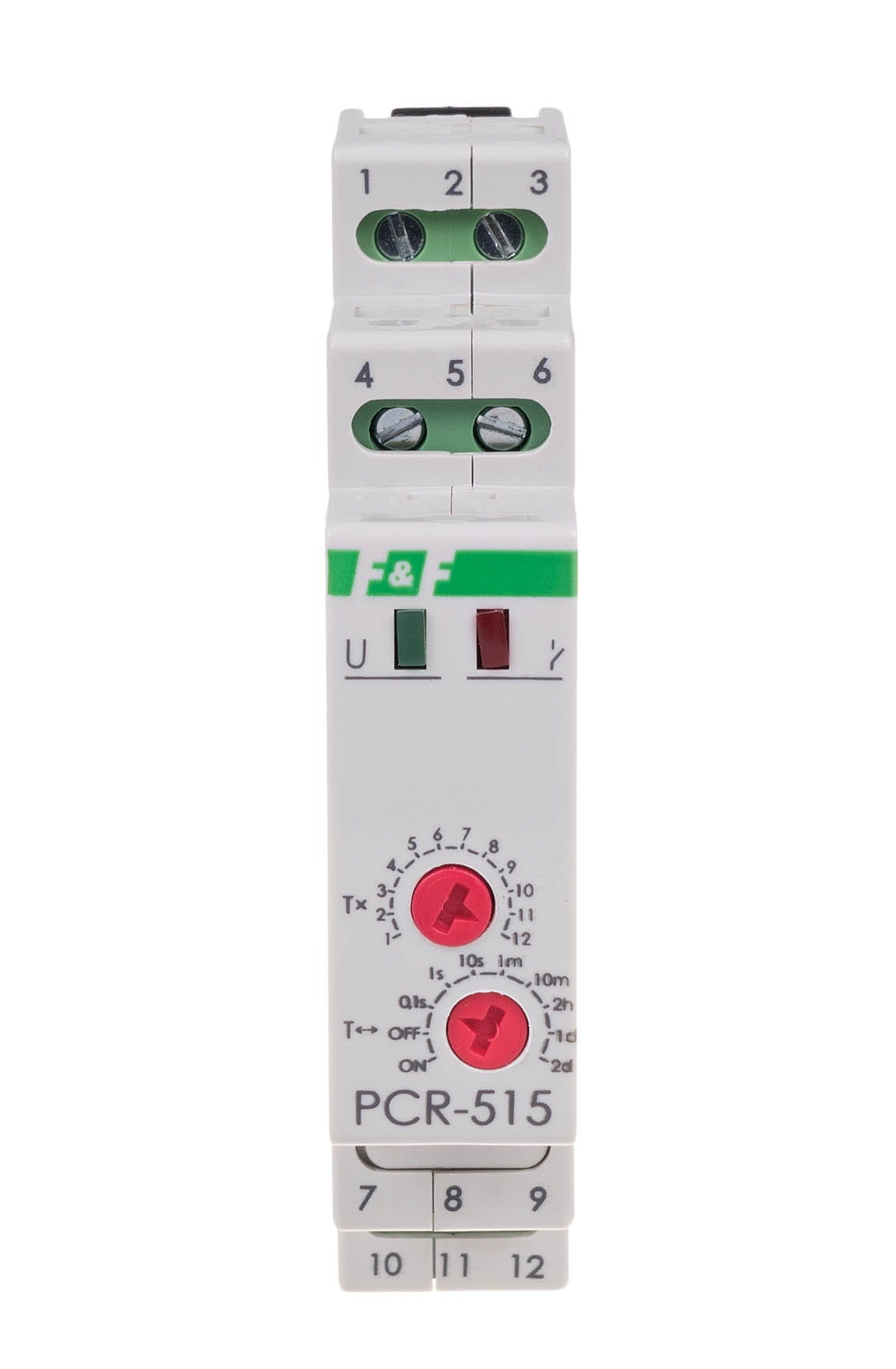

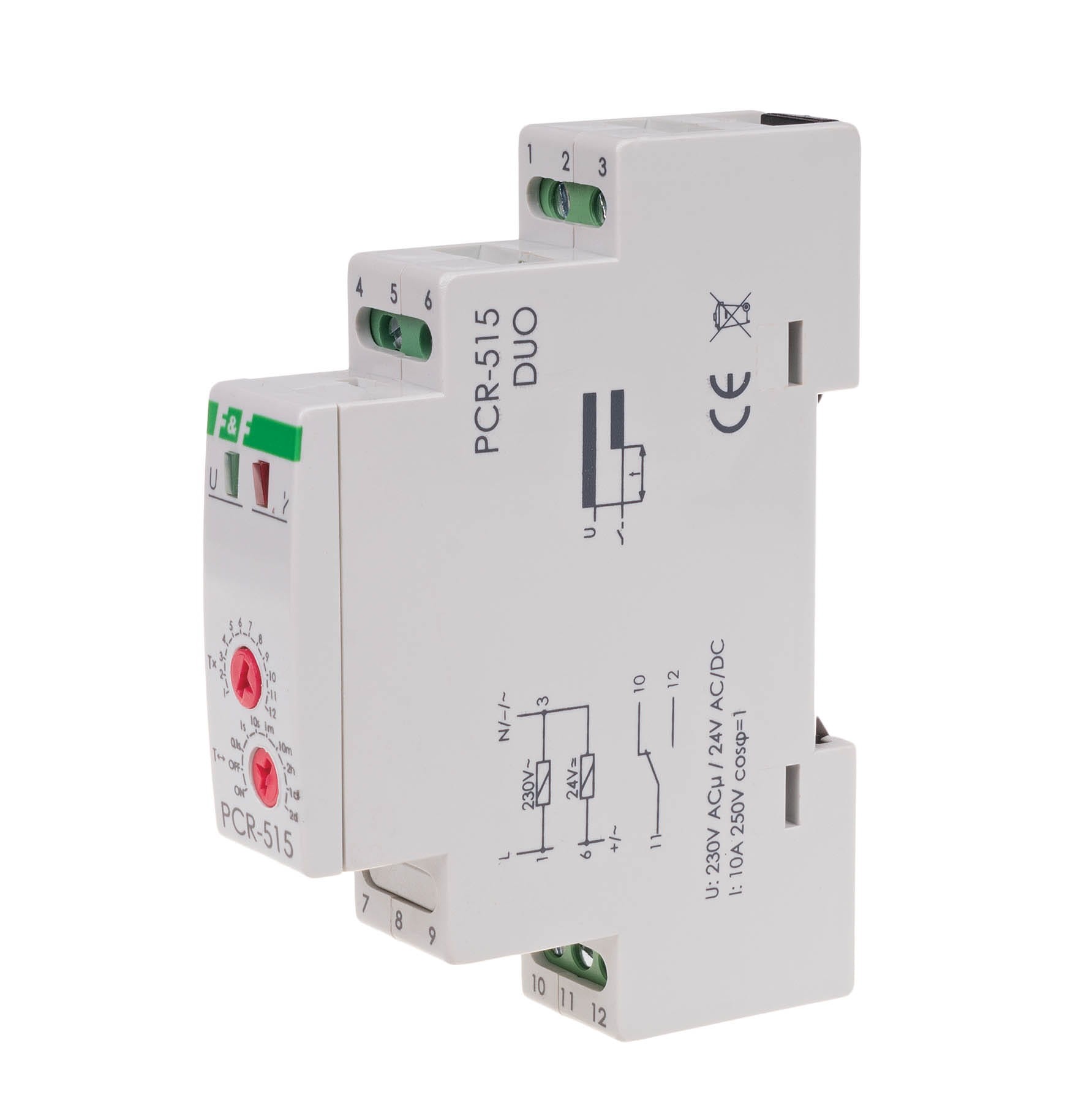

Przekaźnik Czasowy Rewersyjny (Opóźnione Załączanie), DUO (230 V / 24 V), Styk: 1 NO/NC PCR-515DUO F&F

PCR-515DUO to jednofunkcyjny przekaźnik czasowy, który realizuje funkcję opóźnionego załączania (nazywaną rewersyjną). Oznacza to, że po podaniu napięcia zasilającego, styk pozostaje w stanie rozwartym przez nastawiony czas ($t$), a następnie zostaje załączony. Cechą wyróżniającą ten model jest podwójne napięcie zasilania (DUO): 230 V AC oraz 24 V AC/DC, co zapewnia dużą elastyczność montażową. Przekaźnik wyposażony jest w jeden styk przełączny (1 NO/NC) i jest przeznaczony do montażu na szynie DIN (1 moduł).

Kluczowe Parametry i Funkcje PCR-515DUO

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny, Rewersyjny.
• Funkcja Czasowa: Opóźnione Załączanie.
• Zasilanie DUO: 230 V AC / 24 V AC/DC.
• Wyjście Stykowe: 1 Styk Przełączny (1 NO/NC).
• Maksymalny Prąd Obciążenia: 10 A (w niektórych źródłach 8 A).
• Zakres Czasowy: Bardzo Szeroki, regulowany (od 0,1 s do 576 godz.).
• Montaż: Szyna TH-35 (DIN), szerokość 1 moduł (18 mm).

Działanie Funkcji Rewersyjnej (Opóźnione Załączanie):

Zasada działania przekaźnika PCR-515DUO jest prosta i dedykowana do konkretnych zastosowań:

• Start Czasu: Po podaniu napięcia zasilającego na przekaźnik, rozpoczyna się odmierzanie nastawionego czasu (t).
• Stan Początkowy Styku: W tym czasie (przed upływem t), styk wyjściowy jest w pozycji rozwartej (NO).
• Przełączenie Styku: Po upływie nastawionego czasu t, styk zostaje przełączony i pozostaje w tej pozycji aż do momentu odłączenia napięcia zasilającego.

Zastosowanie: Idealny do sterowania, np. opóźnionym załączaniem wentylatorów po włączeniu oświetlenia (lub innym sygnale) lub opóźnionym startem maszyn.

Specyfikacja Techniczna (podsumowanie)

PCR-515DUO to podstawowy przekaźnik F&F realizujący funkcję opóźnionego załączania z uniwersalnym zasilaniem 230 V/24 V.
