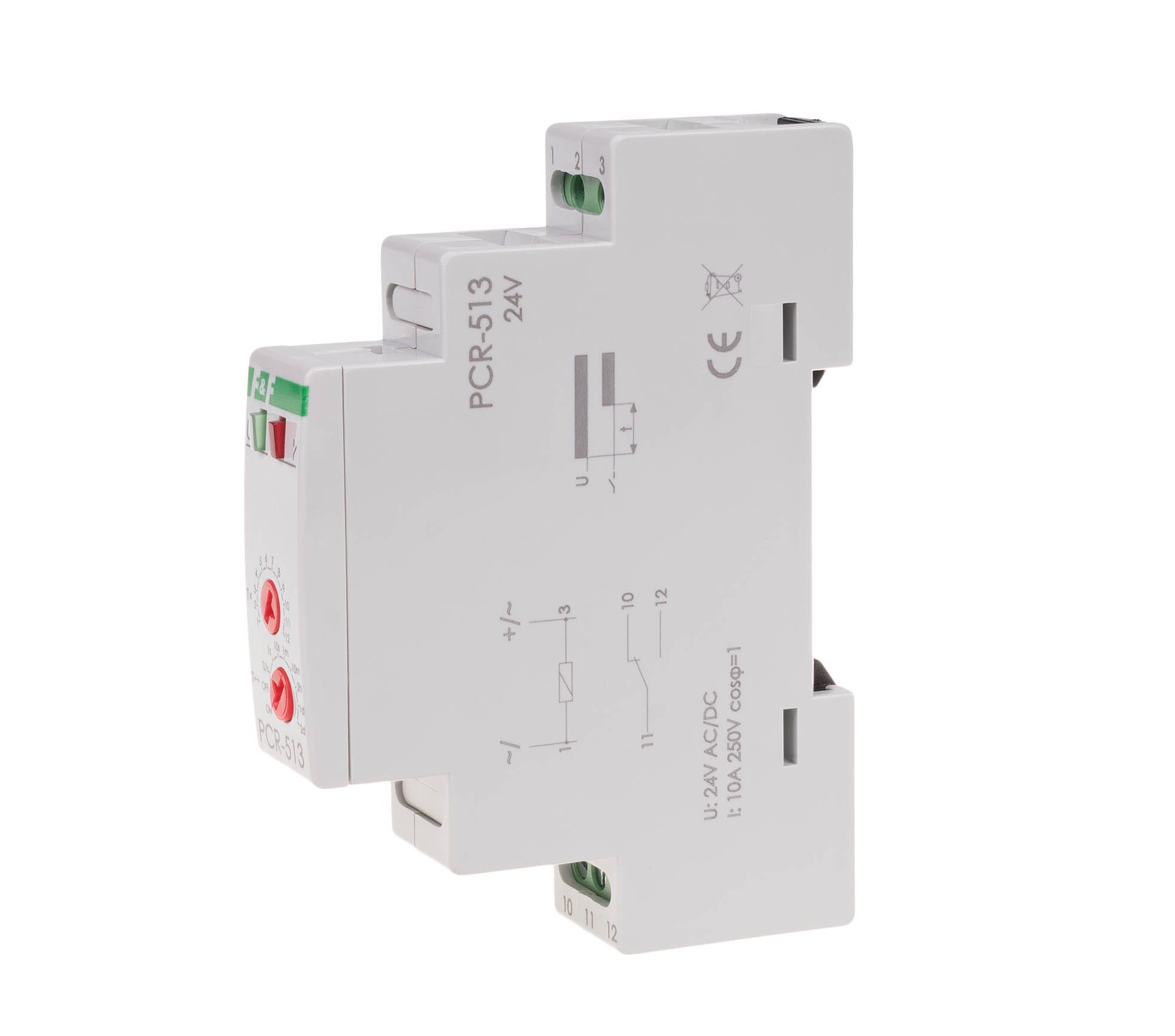

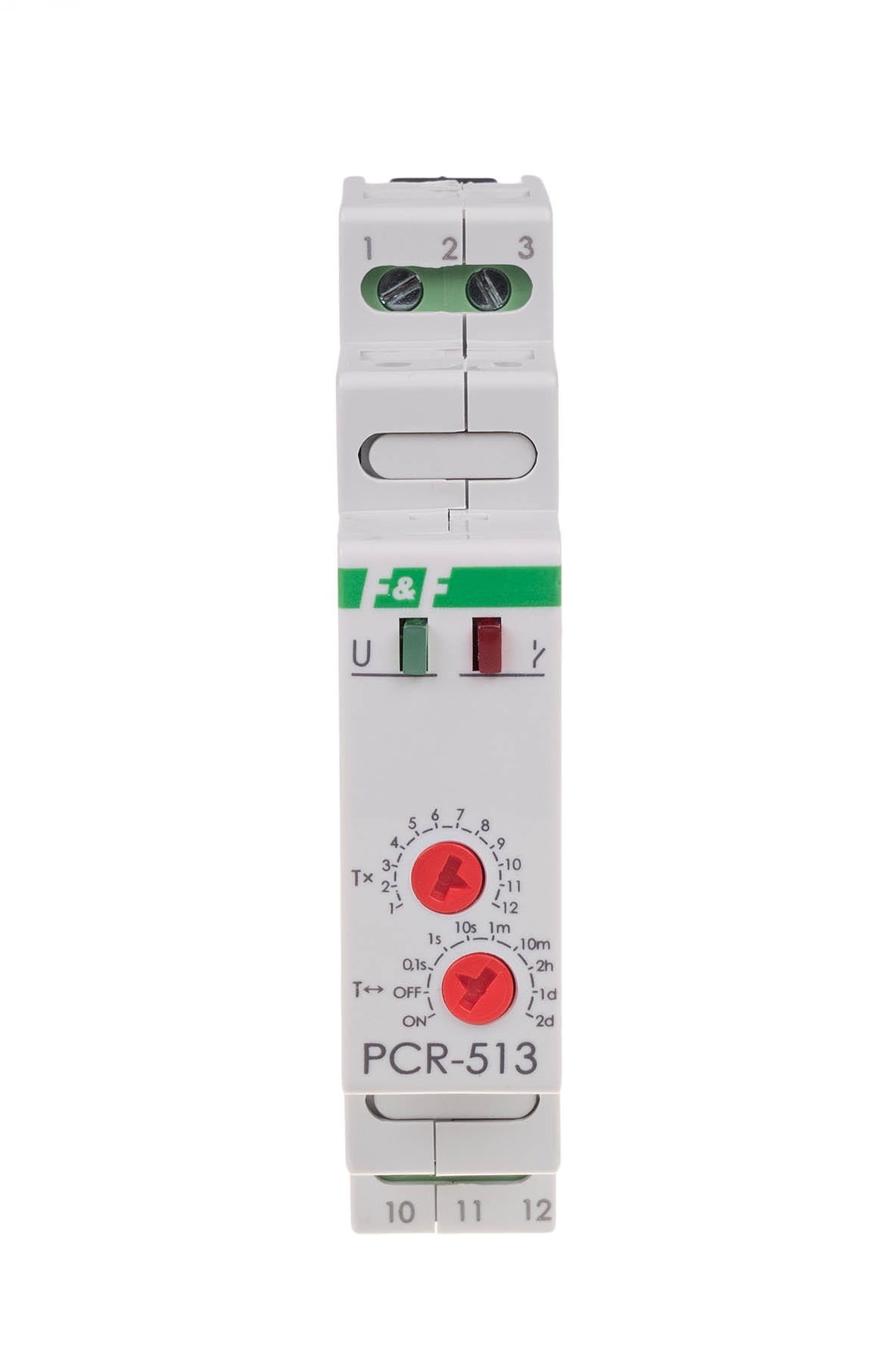

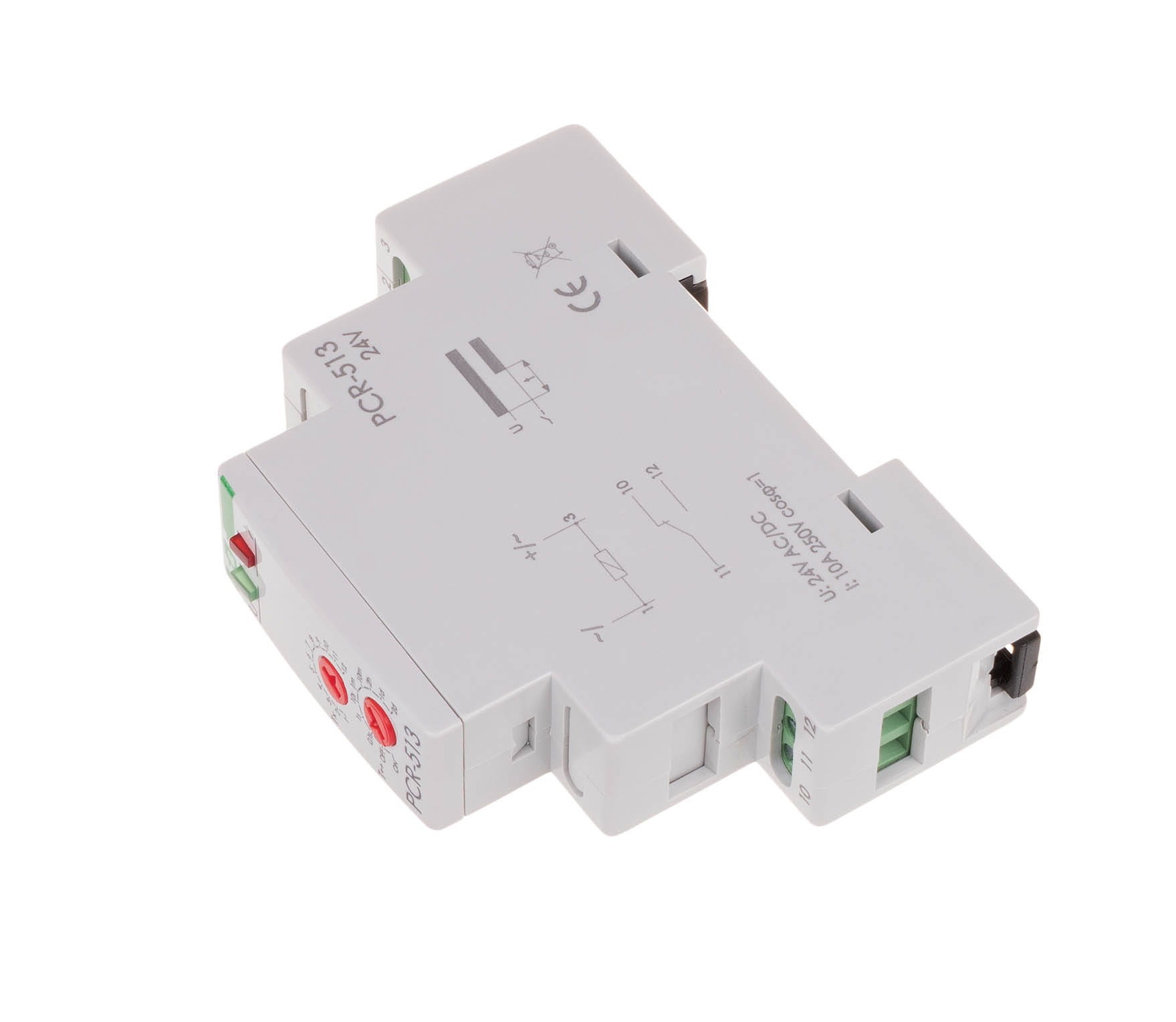

Przekaźnik Czasowy Rewersyjny (Opóźnione Załączanie), 24 V, Styk: 1 NO/NC PCR-513-24V F&F

PCR-513-24V to jednofunkcyjny przekaźnik czasowy, który jest dedykowany do pracy z napięciem zasilania 24 V AC/DC. Jego podstawową funkcją jest opóźnione załączanie (tzw. funkcja rewersyjna). Po podaniu napięcia zasilającego, przekaźnik odmierza nastawiony czas ($t$), po którego upływie załącza styk wyjściowy. Jest to kompaktowe urządzenie (1 moduł), idealne do montażu na szynie DIN w instalacjach niskonapięciowych (24 V), takich jak systemy automatyki przemysłowej, sterowania bramami, lub w instalacjach wykorzystujących bezpieczne, niskie napięcie.

Kluczowe Parametry i Funkcje PCR-513-24V

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny, Rewersyjny.
• Funkcja Czasowa: Opóźnione Załączanie (rewersyjna).
• Napięcie Zasilania: 24 V AC/DC.
• Wyjście Stykowe: 1 Styk Przełączny (1 NO/NC).
• Maksymalny Prąd Obciążenia: 10 A (dla AC-1).
• Zakres Czasowy: Szeroki, regulowany (od 0,1 s do 576 godz.).
• Montaż: Szyna TH-35 (DIN), szerokość 1 moduł (18 mm).

Zasada Działania (Opóźnione Załączanie):

Przekaźnik PCR-513-24V działa zgodnie z poniższą sekwencją po podaniu zasilania 24 V:

• Faza I (Czekanie): Po podaniu napięcia zasilającego, styk pozostaje w pierwotnej pozycji (przykładowo: obwód rozwarty, jeśli korzystamy ze styku NO). Rozpoczyna się odmierzanie nastawionego czasu ($t$).
• Faza II (Przełączenie): Po upływie czasu $t$, styk zostaje przełączony i pozostaje w tej nowej pozycji do momentu odłączenia napięcia zasilającego.

Dedykacja 24V: Ten model jest optymalny dla systemów wykorzystujących wyłącznie niskie napięcie sterowania 24 V, eliminując potrzebę stosowania przekaźników uniwersalnych (UNI), co może być korzystne w dedykowanych systemach automatyki przemysłowej.

Specyfikacja Techniczna (podsumowanie)

PCR-513-24V to precyzyjny przekaźnik F&F do opóźnionego załączania w obwodach zasilanych napięciem 24 V AC/DC.
