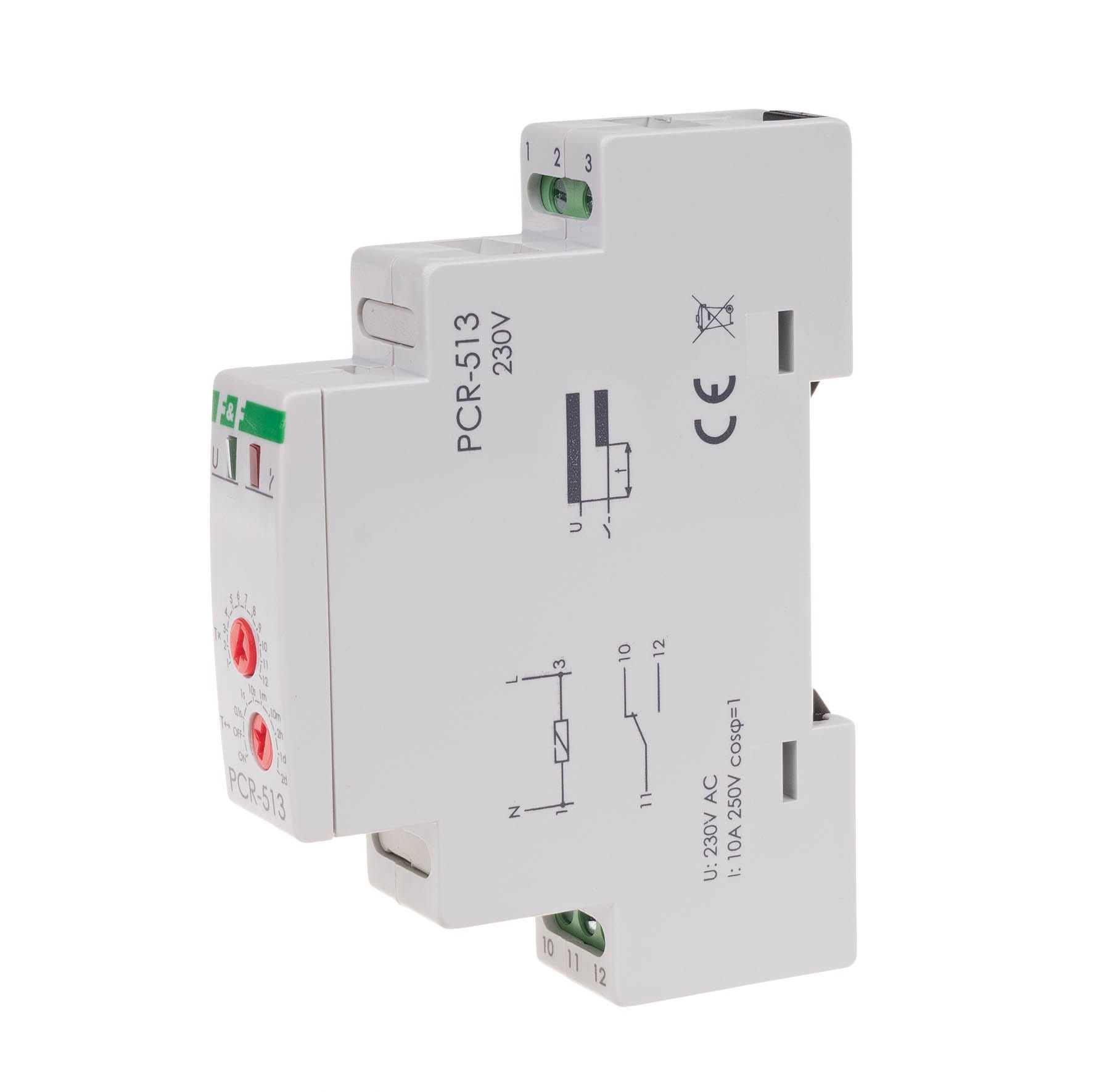

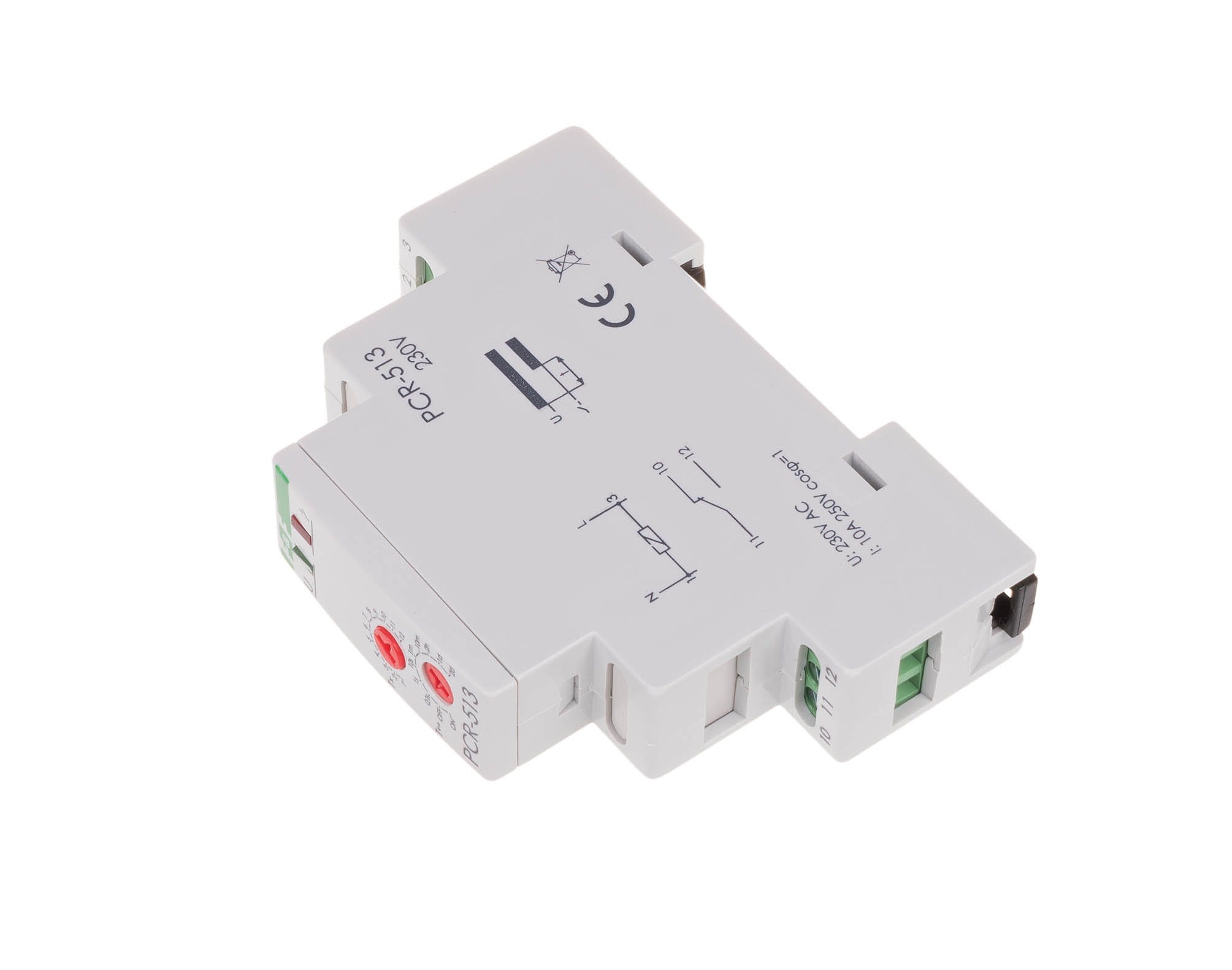

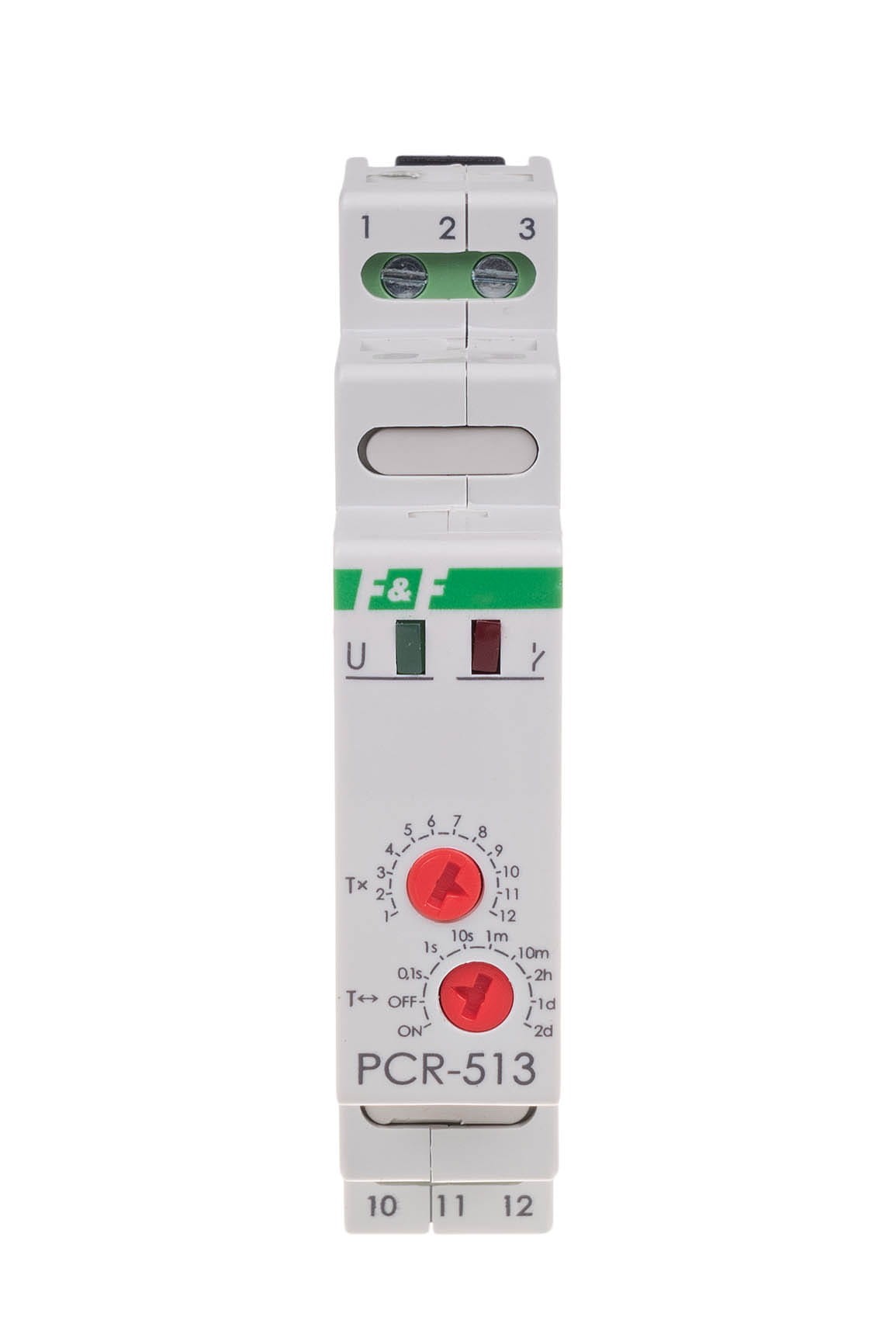

Przekaźnik Czasowy Rewersyjny (Opóźnione Załączanie), 230 V, Styk: 1 NO/NC, 10 A PCR-513 F&F

PCR-513 to jednofunkcyjny przekaźnik czasowy, który jest dedykowany do pracy z napięciem zasilania 230 V AC. Jego jedyną, ale kluczową funkcją jest opóźnione załączanie (nazywane również funkcją rewersyjną). Oznacza to, że po podaniu zasilania, przekaźnik odmierza nastawiony czas ($t$), po którego upływie załącza swój styk wyjściowy. Jest to standardowe, kompaktowe urządzenie (1 moduł) do montażu na szynie DIN, wyposażone w jeden styk przełączny (1 NO/NC) o obciążalności do 10 A.

Kluczowe Parametry i Funkcje PCR-513

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny, Rewersyjny.
• Funkcja Czasowa: Opóźnione Załączanie (rewersyjna).
• Napięcie Zasilania: 230 V AC.
• Wyjście Stykowe: 1 Styk Przełączny (1 NO/NC).
• Maksymalny Prąd Obciążenia: 10 A.
• Zakres Czasowy: Szeroki, regulowany (od 0,1 s do 576 godz.).
• Montaż: Szyna TH-35 (DIN), szerokość 1 moduł (18 mm).

Zasada Działania (Opóźnione Załączanie):

Przekaźnik PCR-513 działa w oparciu o opóźnienie ($t$), które jest inicjowane przez podanie napięcia zasilania:

• Start Czasu: Po podaniu napięcia zasilającego 230 V AC, natychmiast rozpoczyna się odmierzanie nastawionego czasu $t$.
• Stan Początkowy: W trakcie trwania czasu $t$, styk wyjściowy utrzymuje swój pierwotny stan (np. obwód jest rozwarty na styku NO).
• Przełączenie Styku: Po upływie czasu $t$, styk zostaje przełączony i pozostaje w tej nowej pozycji aż do momentu odłączenia zasilania.

Zastosowanie: Idealny do systemów wentylacyjnych, ogrzewania, oświetlenia i automatyki, gdzie konieczne jest opóźnienie włączenia odbiornika po zainicjowaniu zasilania.

Specyfikacja Techniczna (podsumowanie)

PCR-513 to podstawowy przekaźnik F&F 230 V z funkcją opóźnionego załączania, przeznaczony do montażu na szynie DIN.
