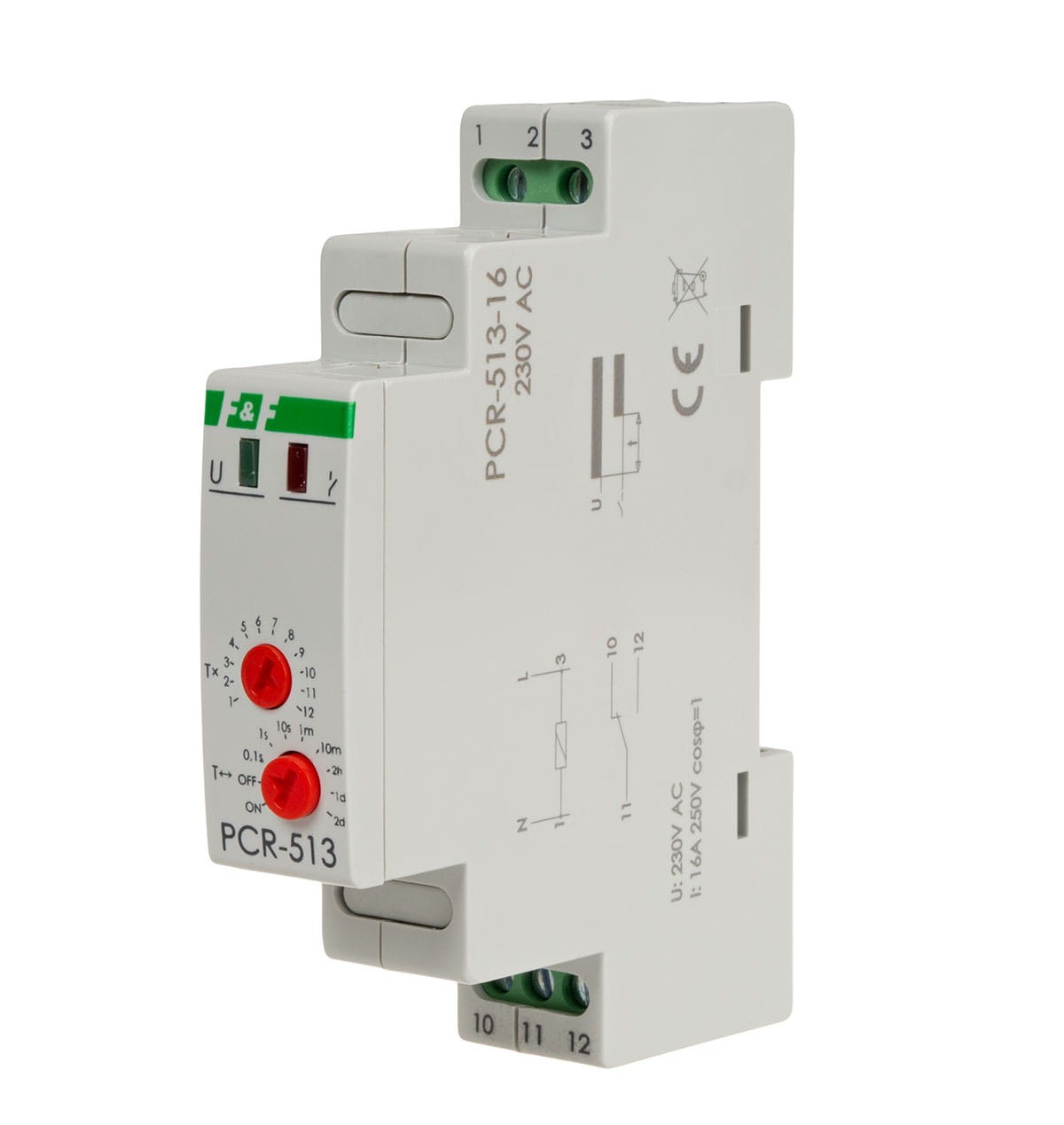

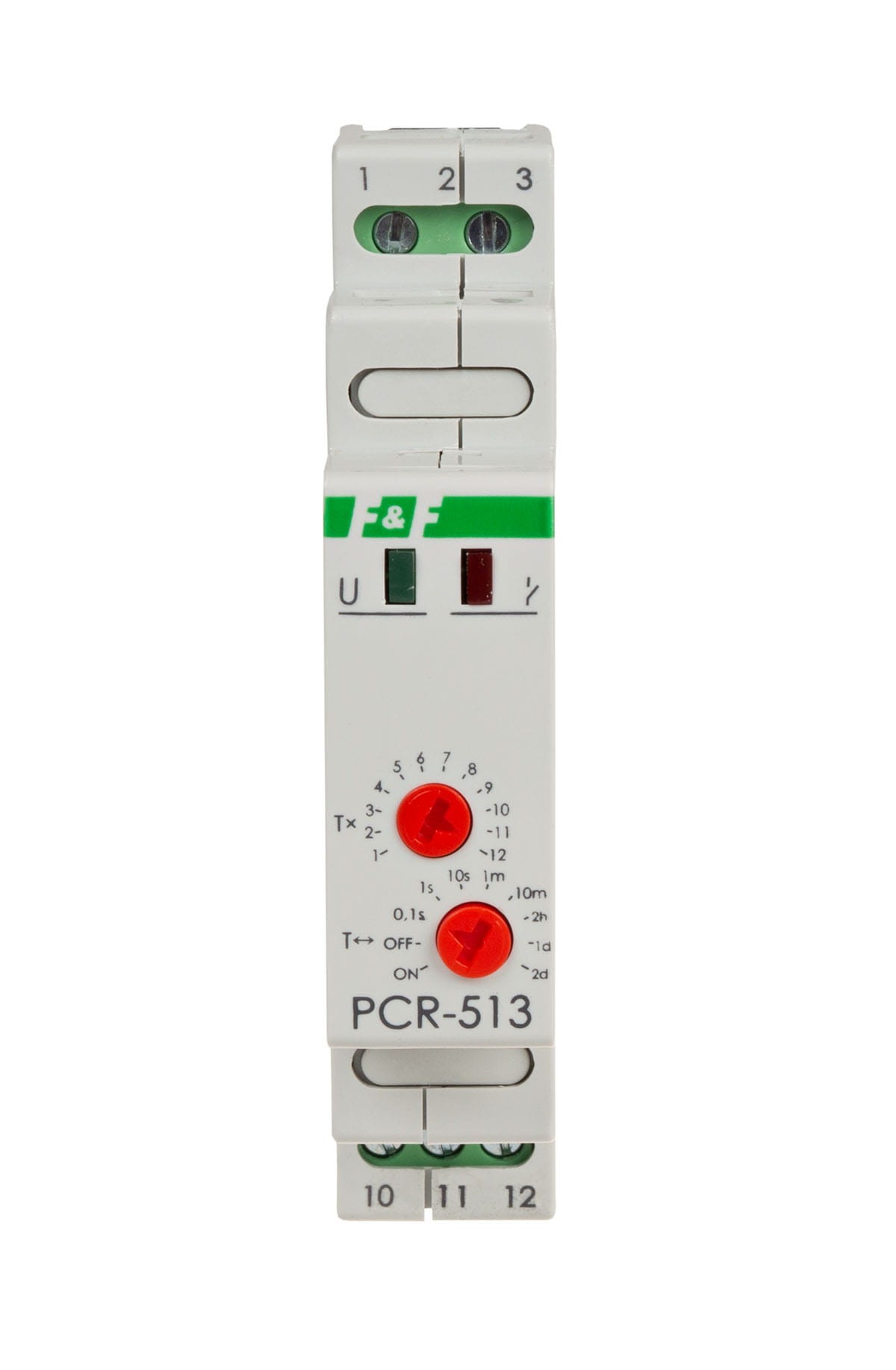

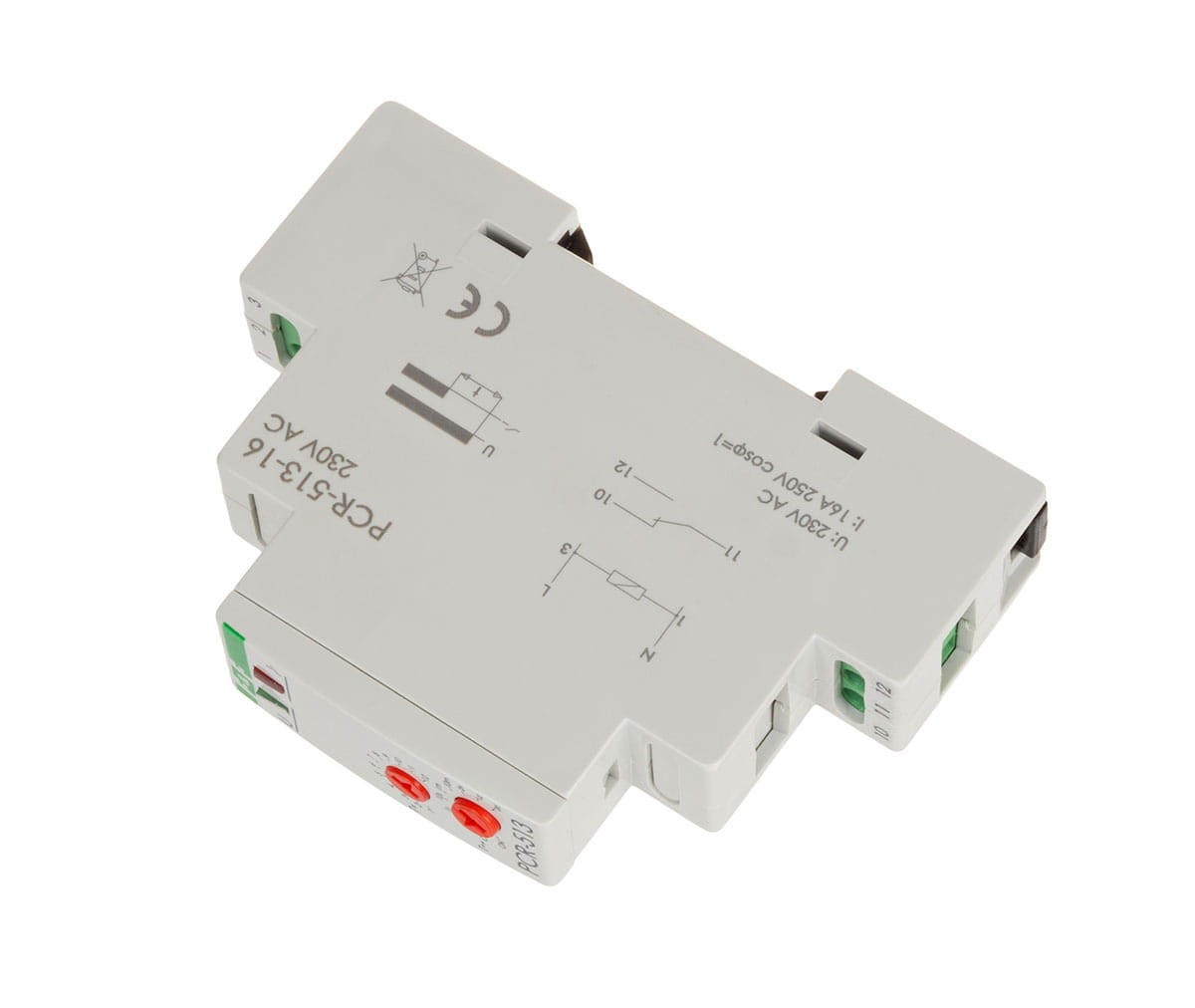

Przekaźnik Czasowy Rewersyjny (Opóźnione Załączanie), 230 V, Styk: 1 NO/NC, 16 A PCR-513-16 F&F

PCR-513-16 to jednofunkcyjny przekaźnik czasowy, który wykonuje podstawową funkcję opóźnionego załączania (funkcja rewersyjna). Jest to wersja dedykowana do zasilania napięciem 230 V AC, która wyróżnia się zwiększoną obciążalnością styku do 16 A. To sprawia, że jest idealny do sterowania odbiornikami o większym poborze prądu. Montowany jest na szynie DIN (1 moduł) i wyposażony w jeden styk przełączny (1 NO/NC). Służy do automatyki domowej i przemysłowej, wymagającej precyzyjnego opóźnienia włączenia.

Kluczowe Parametry i Funkcje PCR-513-16

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny, Rewersyjny.
• Funkcja Czasowa: Opóźnione Załączanie (rewersyjna).
• Napięcie Zasilania: 230 V AC.
• Maksymalny Prąd Obciążenia: 16 A (wysoka obciążalność).
• Wyjście Stykowe: 1 Styk Przełączny (1 NO/NC).
• Zakres Czasowy: Szeroki, regulowany (od 0,1 s do 576 godz.).
• Montaż: Szyna TH-35 (DIN), szerokość 1 moduł (18 mm).

Działanie Funkcji Opóźnionego Załączania:

Działanie jest zdefiniowane przez czas opóźnienia ($t$), który rozpoczyna się natychmiast po podaniu napięcia zasilania 230 V AC:

• Stan Początkowy: Po włączeniu zasilania, styk przekaźnika pozostaje w pozycji spoczynkowej (otwarty NO, zamknięty NC).
• Odmierzanie Czasu: Przekaźnik odmierza nastawiony czas opóźnienia $t$.
• Przełączenie Styku: Po upływie czasu $t$, styk zostaje przełączony i pozostaje w tej nowej pozycji do momentu odłączenia zasilania.

Wyróżnik: Wersja 16 A jest kluczowa tam, gdzie obwód sterowany (np. pompa, duży wentylator, sekcja oświetlenia) wymaga większej wydajności prądowej, niż standardowe 10 A.

Specyfikacja Techniczna (podsumowanie)

PCR-513-16 to jednofunkcyjny przekaźnik F&F 230 V z funkcją opóźnionego załączania i podwyższoną obciążalnością styku 16 A.
