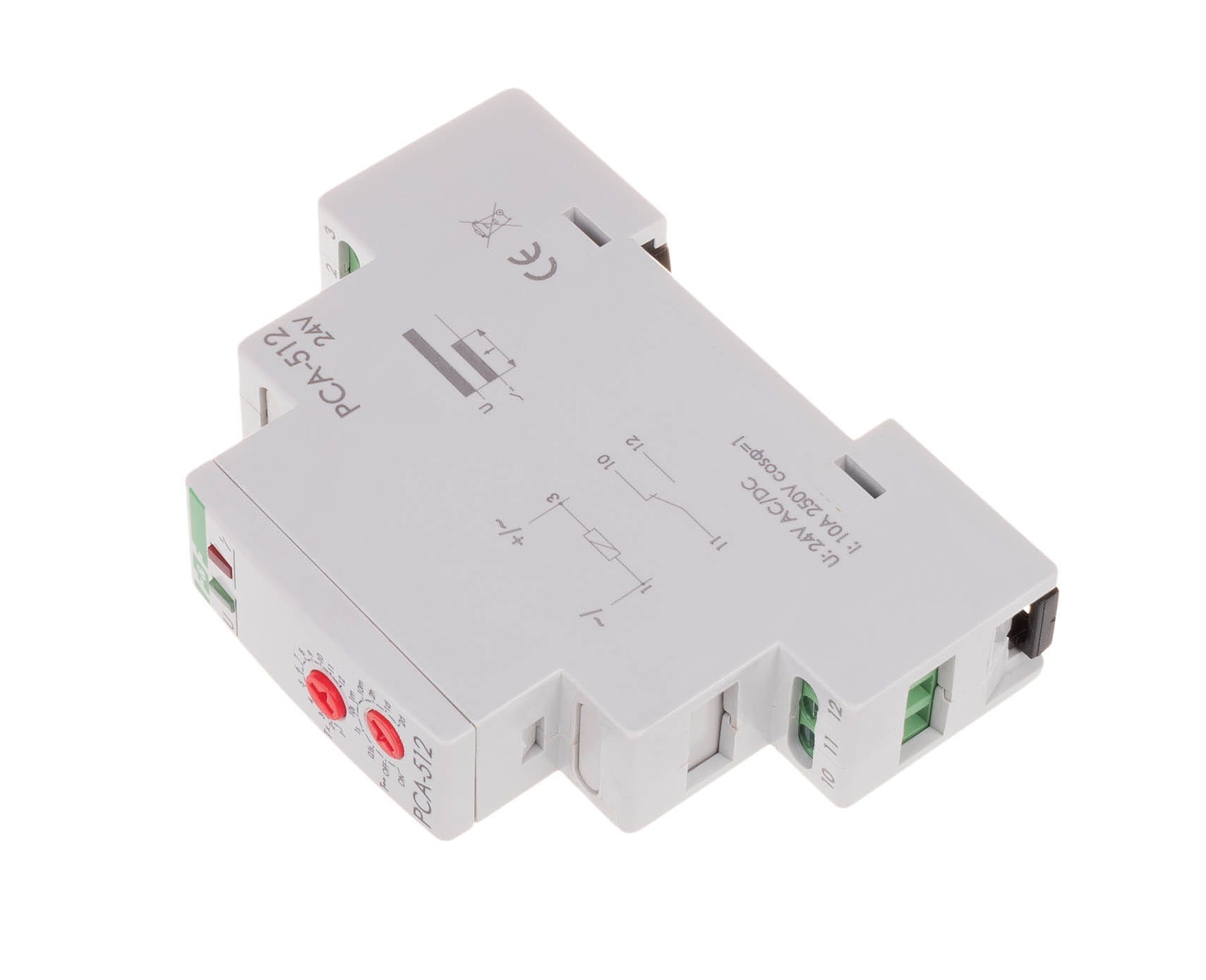

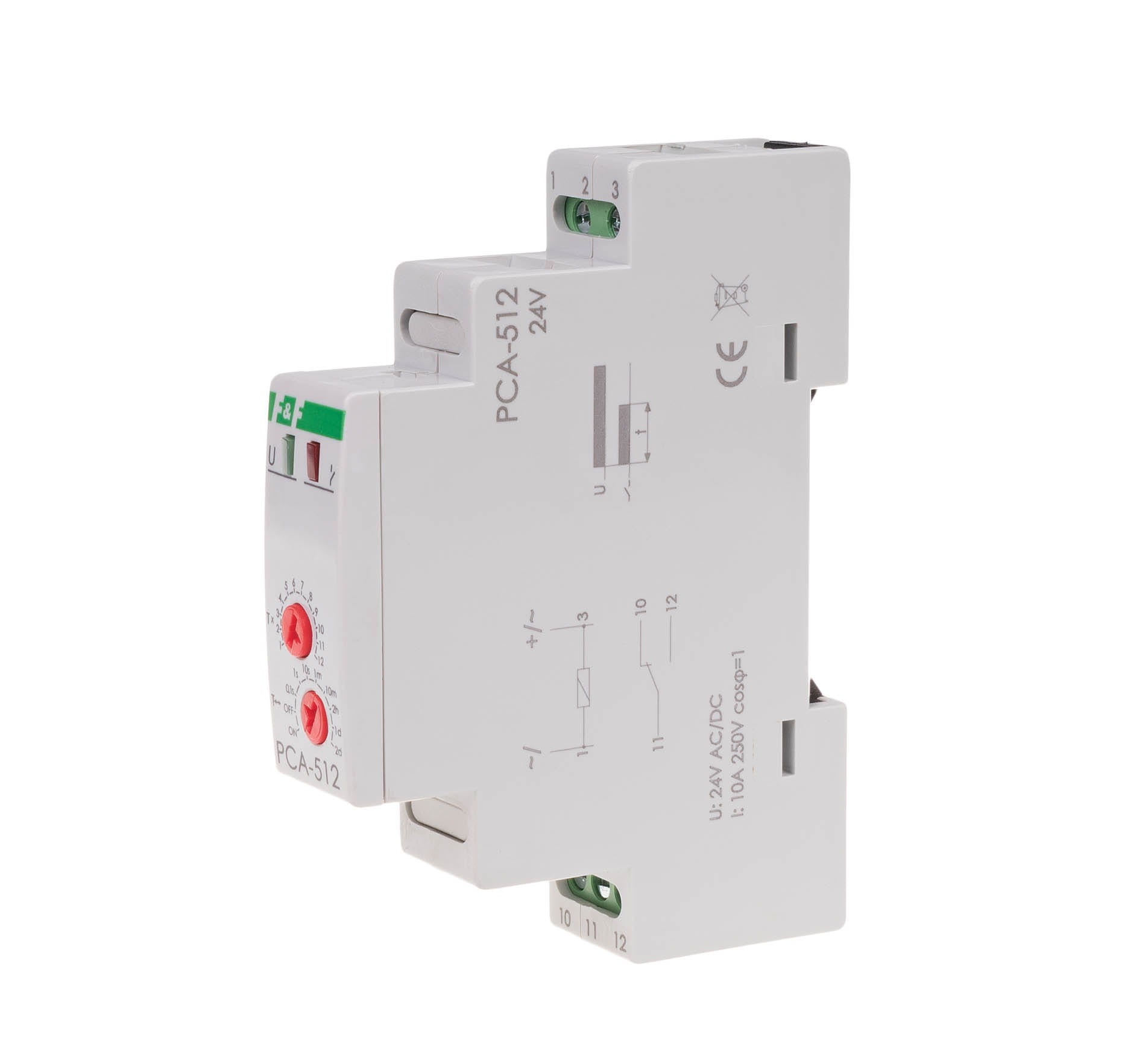

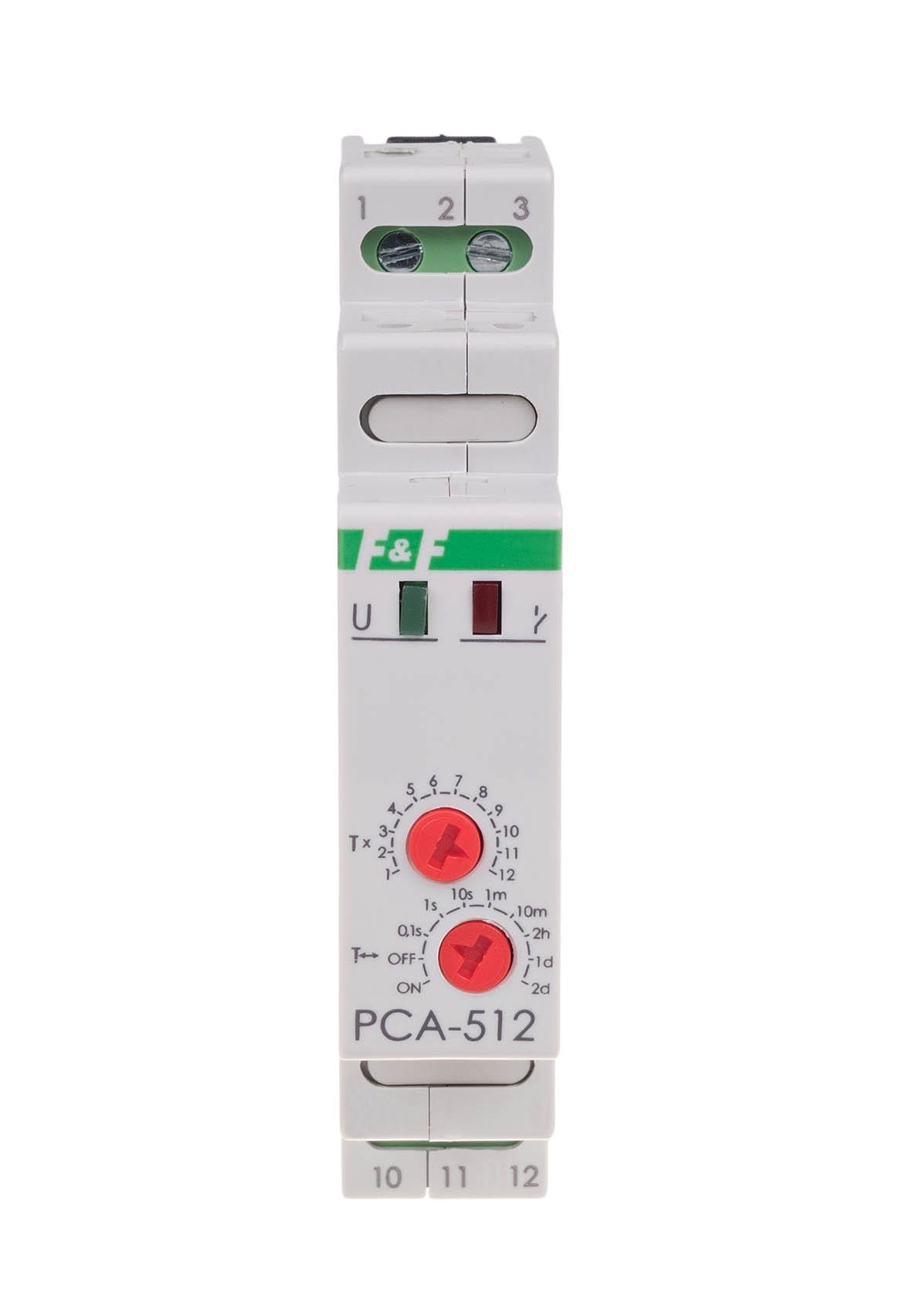

Przekaźnik Czasowy Jednofunkcyjny Awersyjny (Opóźnione Wyłączenie), 24 V AC/DC, Styk: 1 NO/NC PCA-512-24V F&F

PCA-512-24V to jednofunkcyjny przekaźnik czasowy F&F, dedykowany do zasilania niskim napięciem 24 V AC/DC. Realizuje on funkcję awersyjną, czyli opóźnionego wyłączenia (rozłączenia). Po podaniu napięcia zasilającego 24 V, styk wyjściowy załącza się natychmiast, a wyłącza się dopiero po upływie nastawionego czasu ($t$). Jest to kompaktowe urządzenie (1 moduł) do montażu na szynie DIN, wyposażone w jeden styk przełączny (1 NO/NC) o obciążalności do 10 A. Idealny do zastosowań w systemach automatyki niskonapięciowej.

Kluczowe Parametry i Funkcje PCA-512-24V

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny, Awersyjny.
• Funkcja Czasowa: Opóźnione Wyłączenie (Rozłączenie).
• Napięcie Zasilania: 24 V AC/DC.
• Wyjście Stykowe: 1 Styk Przełączny (1 NO/NC).
• Maksymalny Prąd Obciążenia: 10 A.
• Zakres Czasowy: Szeroki, regulowany (od 0,1 s do 576 godz.).
• Montaż: Szyna TH-35 (DIN), szerokość 1 moduł (18 mm).

Zasada Działania (Opóźnione Wyłączenie):

Działanie przekaźnika PCA-512-24V jest inicjowane przez podanie napięcia zasilającego (U=24V):

1. Natychmiastowe Załączenie: Po podaniu napięcia 24 V, styk wyjściowy natychmiast przełącza się (np. styk NO zostaje zamknięty).
2. Odmierzanie Czasu: Równocześnie rozpoczyna się odmierzanie nastawionego czasu opóźnienia $t$.
3. Opóźnione Rozłączenie: Po upływie czasu $t$, styk powraca do pozycji spoczynkowej i pozostaje w niej aż do momentu odłączenia i ponownego załączenia zasilania.

Zastosowanie: Sterowanie czasowe urządzeniami w obwodach o napięciu bezpiecznym 24 V (np. sterowanie wentylacją, sygnalizacją, systemami kontroli dostępu).

Specyfikacja Techniczna (podsumowanie)

PCA-512-24V to precyzyjny przekaźnik F&F do sterowania czasowego z opóźnionym wyłączeniem w instalacjach 24 V.
