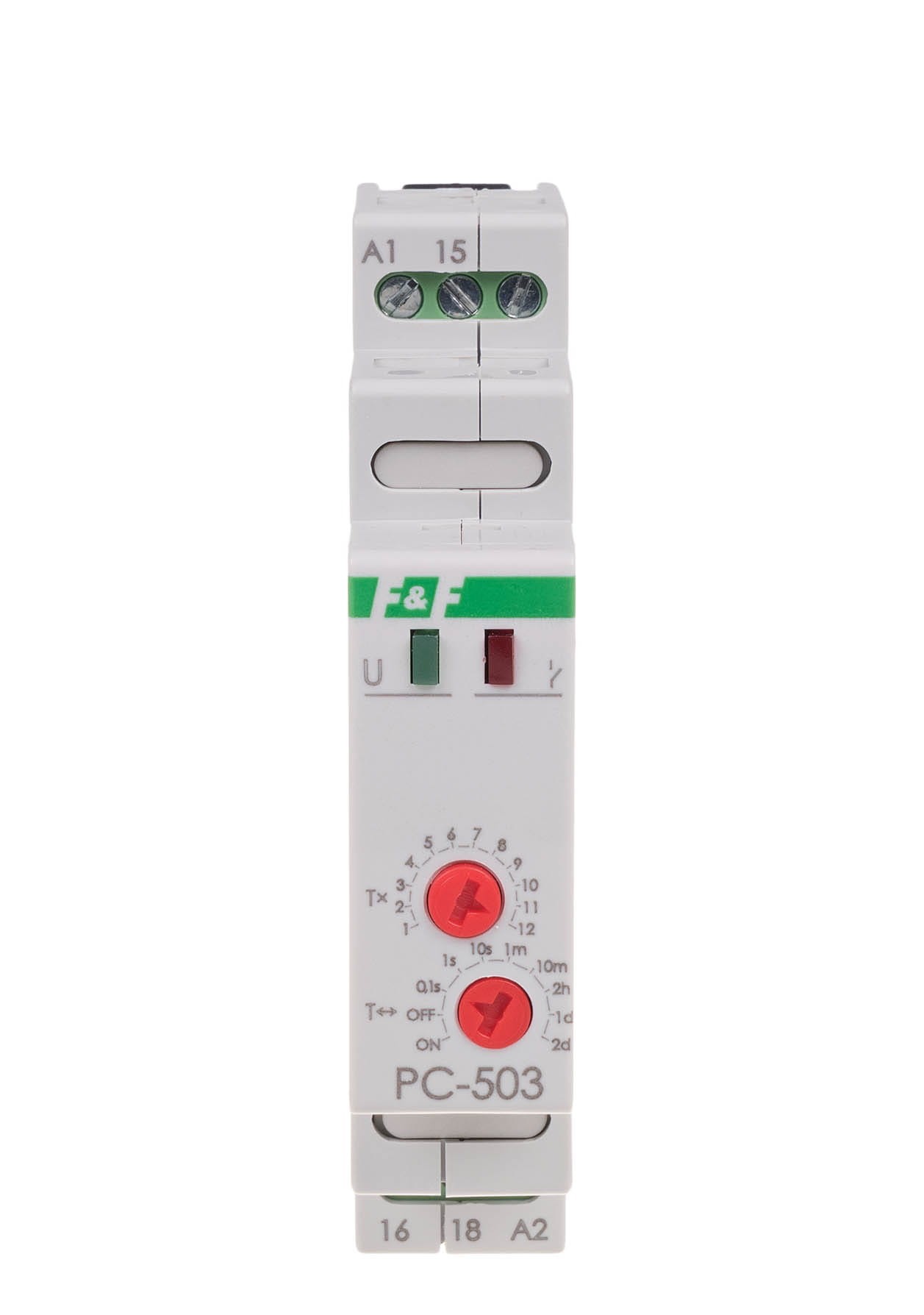

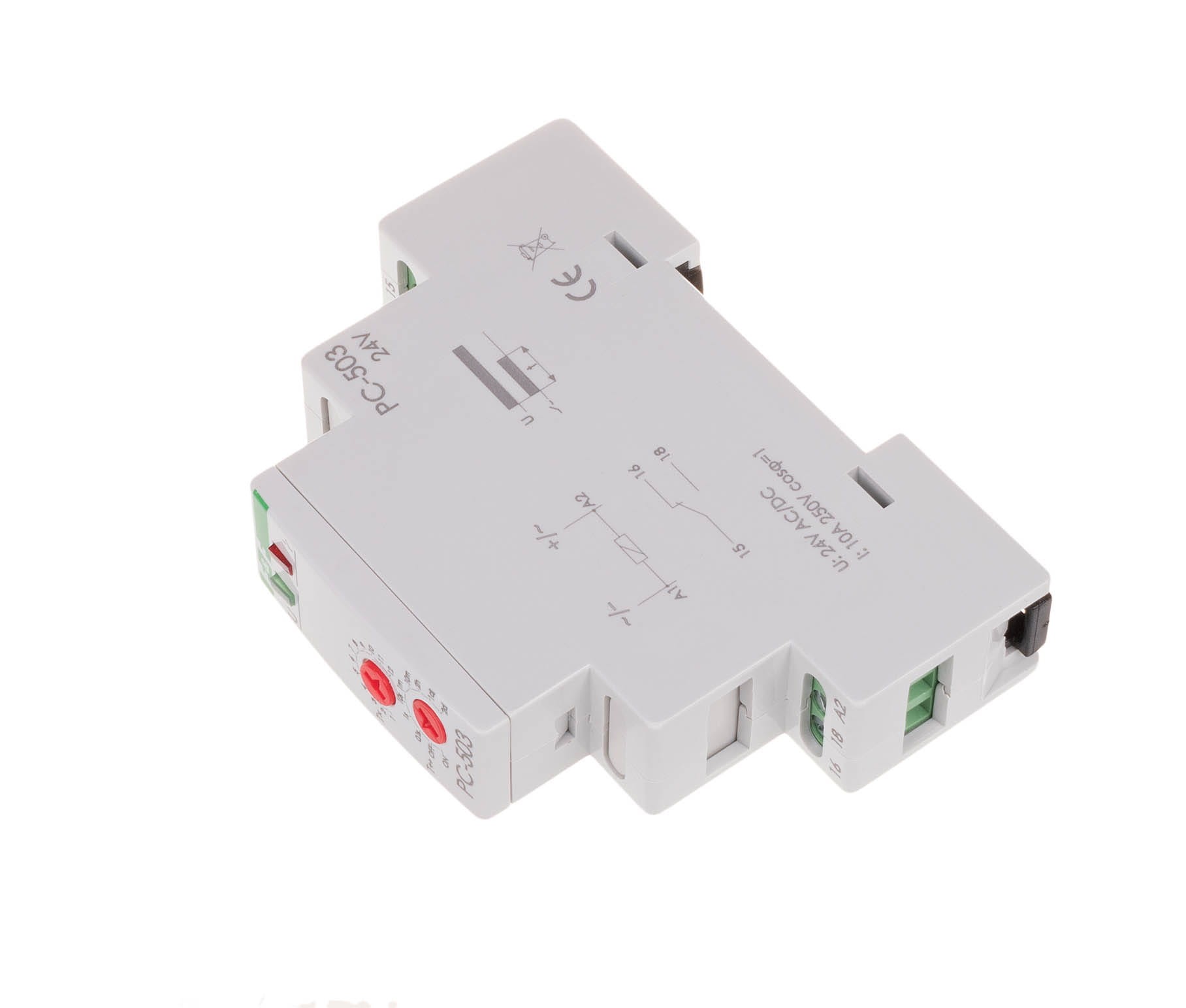

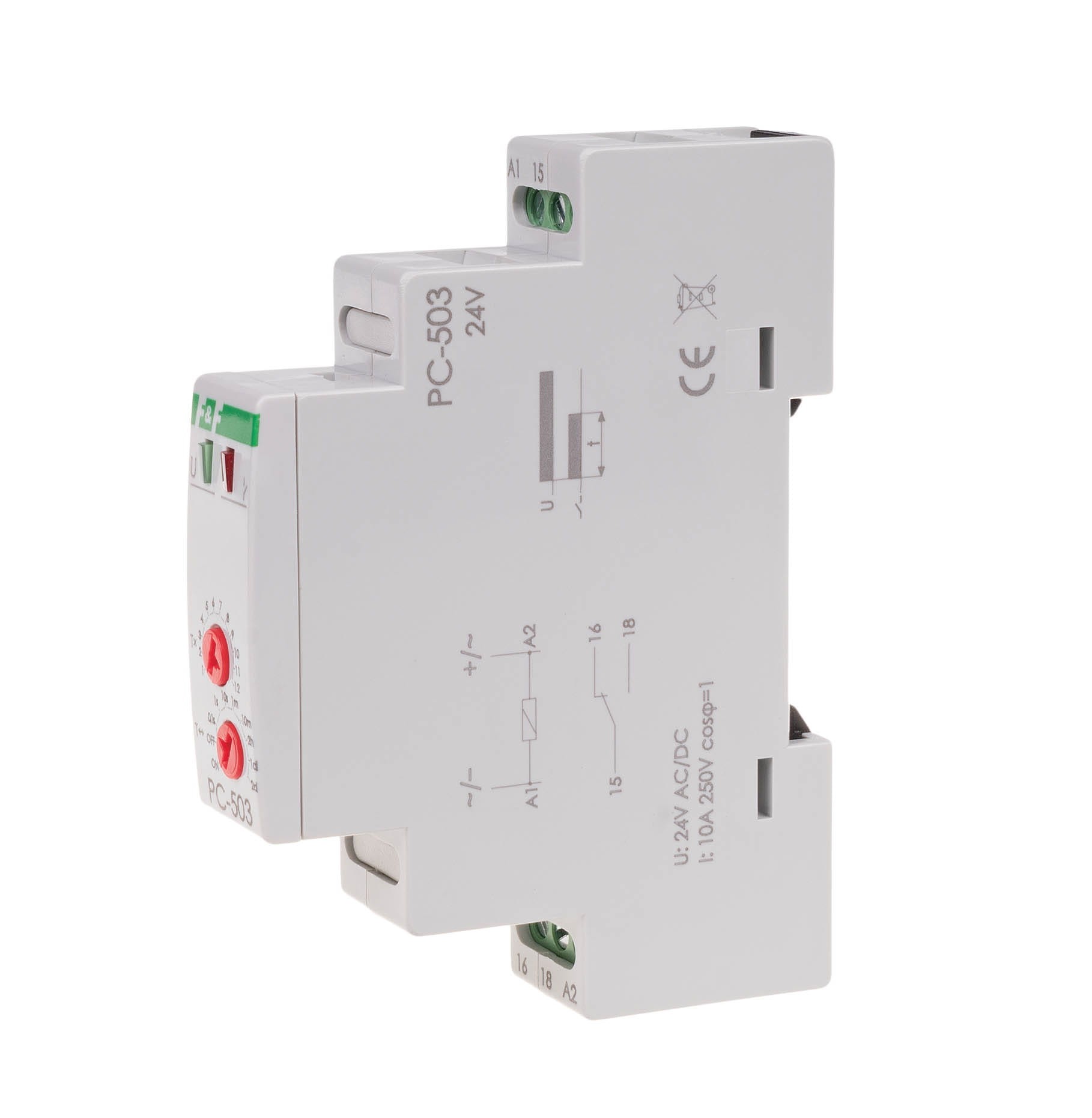

Przekaźnik Czasowy Jednofunkcyjny Awersyjny (Opóźnione Wyłączenie), 24 V AC/DC, Styk: 1 NO/NC PC-503-24V F&F

PC-503-24V to jednofunkcyjny przekaźnik czasowy F&F, przeznaczony do pracy z napięciem zasilania 24 V AC/DC. Urządzenie realizuje funkcję awersyjną, czyli opóźnionego wyłączenia (rozłączenia). Po podaniu napięcia zasilającego 24 V, styk wyjściowy załącza się natychmiast, a wyłącza się dopiero po upływie nastawionego czasu ($t$). Jest to kompaktowy element modułowy do montażu na szynie DIN, wyposażony w jeden styk przełączny (1 NO/NC) o obciążalności do 10 A (lub 12 A, w zależności od wariantu wykonawczego). Jest to idealny wybór do zastosowań w automatyce niskonapięciowej, wentylacji czy systemach alarmowych.

Kluczowe Parametry i Funkcje PC-503-24V

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny, Awersyjny.
• Funkcja Czasowa: Opóźnione Wyłączenie (Rozłączenie).
• Napięcie Zasilania: 24 V AC/DC.
• Wyjście Stykowe: 1 Styk Przełączny (1 NO/NC).
• Maksymalny Prąd Obciążenia: 10 A lub 12 A.
• Zakres Czasowy: Regulowany, wielozakresowy (często od 0,1 s do 576 godz.).
• Montaż: Szyna TH-35 (DIN), szerokość 1 moduł (18 mm).

Zasada Działania (Opóźnione Wyłączenie):

Przekaźnik PC-503-24V działa w następującej sekwencji po podaniu napięcia zasilającego (U=24V):

1. Natychmiastowe Załączenie: Po załączeniu napięcia 24 V, styk wyjściowy natychmiast zmienia stan (np. styk NO zamyka się).
2. Odmierzanie Czasu: Równocześnie rozpoczyna się odmierzanie nastawionego czasu opóźnienia $t$.
3. Opóźnione Rozłączenie: Po upływie czasu $t$, styk powraca do pozycji spoczynkowej (np. styk NO otwiera się) i pozostaje w niej do momentu odłączenia i ponownego załączenia zasilania.

Zastosowanie: Sterowanie czasowe urządzeniami w obwodach o napięciu bezpiecznym 24 V, wymagającymi podtrzymania pracy po podaniu impulsu zasilania (np. utrzymanie pracy wentylatora).

Specyfikacja Techniczna (podsumowanie)

PC-503-24V to niezawodny przekaźnik F&F do sterowania czasowego z opóźnionym wyłączeniem w obwodach 24 V.
