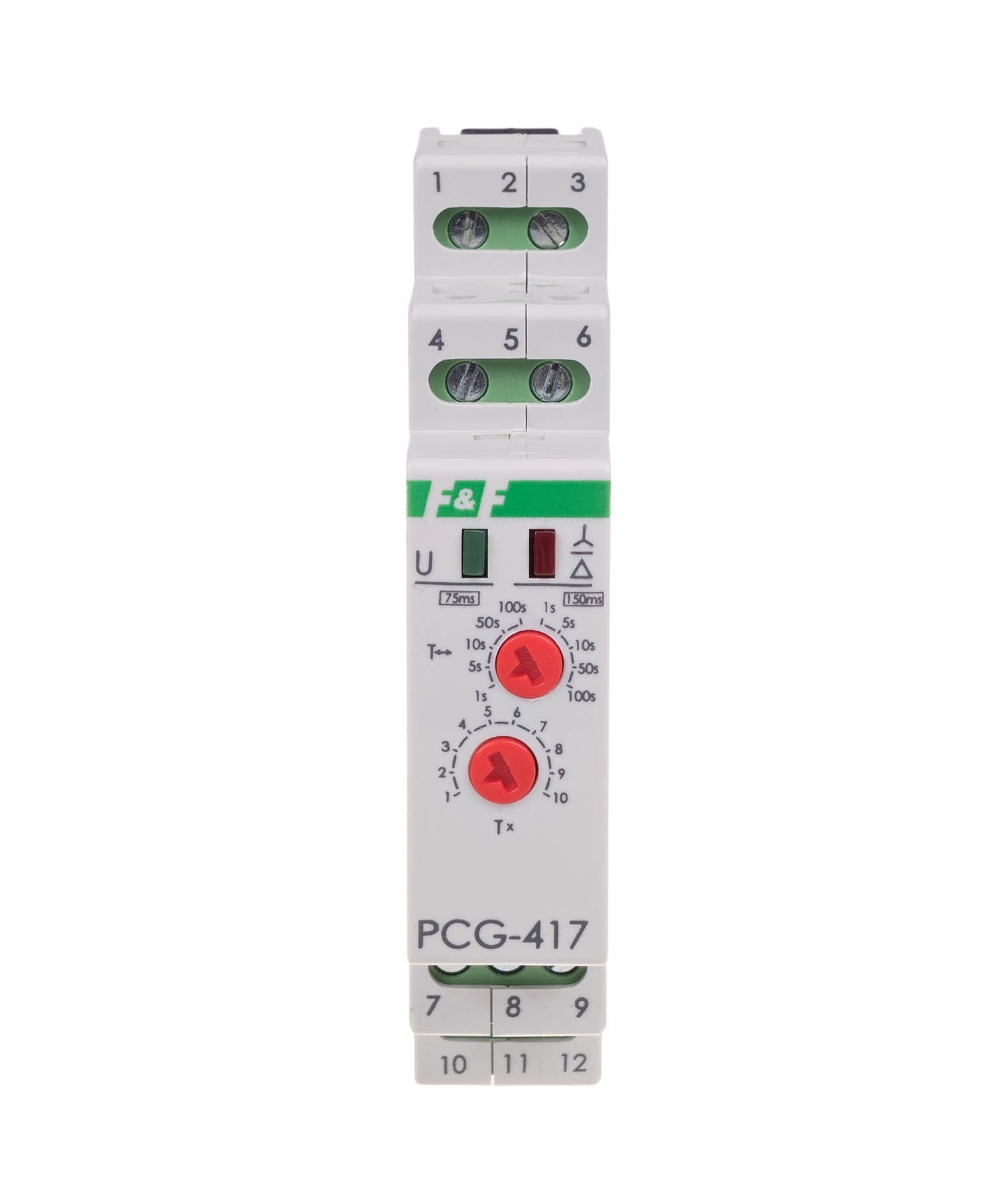

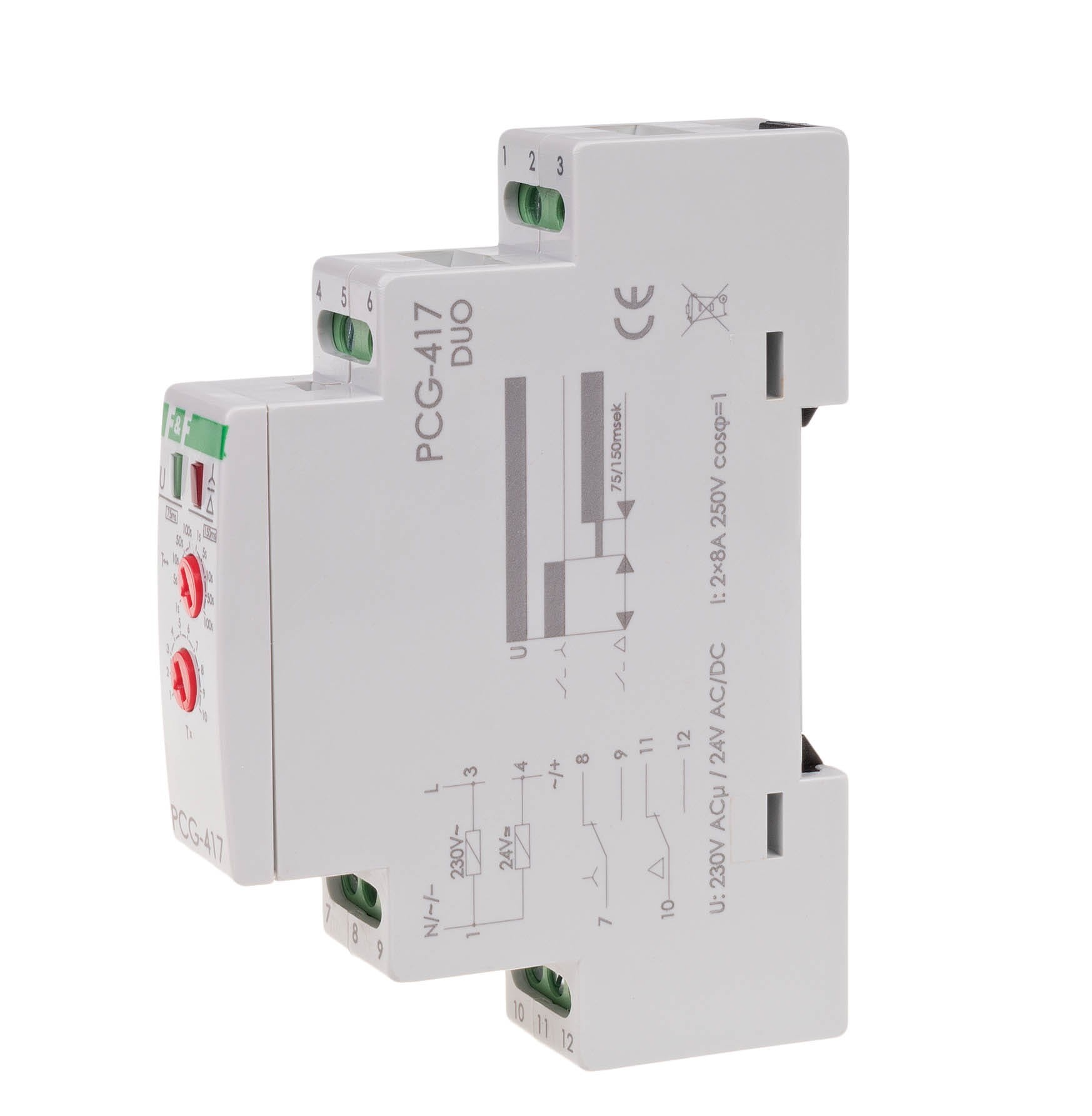

Sterownik Czasowy "Gwiazda-Trójkąt", 2 x NO, Zasilanie DUO (230 V / 24 V) PCG-417 DUO F&F

PCG-417 DUO to specjalistyczny sterownik czasowy zaprojektowany do automatycznego przełączania stycznikowego układu rozruchu silnika z połączenia "gwiazda" na "trójkąt". Jego kluczową cechą jest wbudowany system dwóch przekaźników, który eliminuje ryzyko jednoczesnego załączenia styczników „gwiazda” i „trójkąt” (co mogłoby spowodować zwarcie). Model ten oferuje uniwersalne napięcie zasilania DUO: 230 V AC / 24 V AC/DC. Ta uniwersalność zasilania, połączona z precyzyjnym sterowaniem, jest idealna do automatyzacji rozruchu silników o dużej mocy.

Kluczowe Parametry i Funkcje PCG-417 DUO

• Typ Urządzenia: Sterownik Czasowy do układów "gwiazda-trójkąt".
• Funkcja: Kontrola sekwencyjnego przełączania rozruchu silnika.
• Zasilanie DUO: 230 V AC / 24 V AC/DC.
• Wyjścia Stykowe: 2 x NO (dwa styki normalnie otwarte), 2 x 8 A.
• Czas Rozruchu (Gwiazda) ($t_1$): Regulowany, w zakresie 1 ÷ 1000 sekund.
• Czas Przełączenia (Przerwa) ($t_2$): Wymuszona zwłoka czasowa (np. 75 ms / 150 ms) zapobiegająca zwarciu.
• Montaż: Szyna TH-35 (DIN), szerokość 1 moduł (18 mm).

Zasada Działania "Gwiazda-Trójkąt":

Sekwencja działania PCG-417 DUO, inicjowana podaniem zasilania:

1. Rozruch w Gwieździe: Styk „gwiazdy” (K1) jest załączony na ustawiony czas rozruchu ($t_1$). Styk „trójkąta” (K2) pozostaje otwarty.
2. Przerwa Przełączenia: Po upływie czasu $t_1$, styk „gwiazdy” rozłącza się, następuje wymuszona, krótka przerwa czasowa ($t_2$), aby styczniki nie działały jednocześnie.
3. Praca w Trójkącie: Po upływie czasu $t_2$, styk „trójkąta” (K2) zostaje załączony i pozostaje w tym stanie do momentu odłączenia zasilania. Styk „gwiazdy” pozostaje otwarty.

Bezpieczeństwo: Specjalna budowa sterownika PCG-417 DUO gwarantuje, że styk przełączający z gwiazdy rozłączy się, zanim styk trójkąta zostanie załączony, zapewniając bezpieczny i kontrolowany rozruch silników indukcyjnych.

Specyfikacja Techniczna (podsumowanie)

PCG-417 DUO to niezbędny sterownik F&F do automatyzacji bezpiecznego rozruchu silników trójfazowych o dużej mocy.
