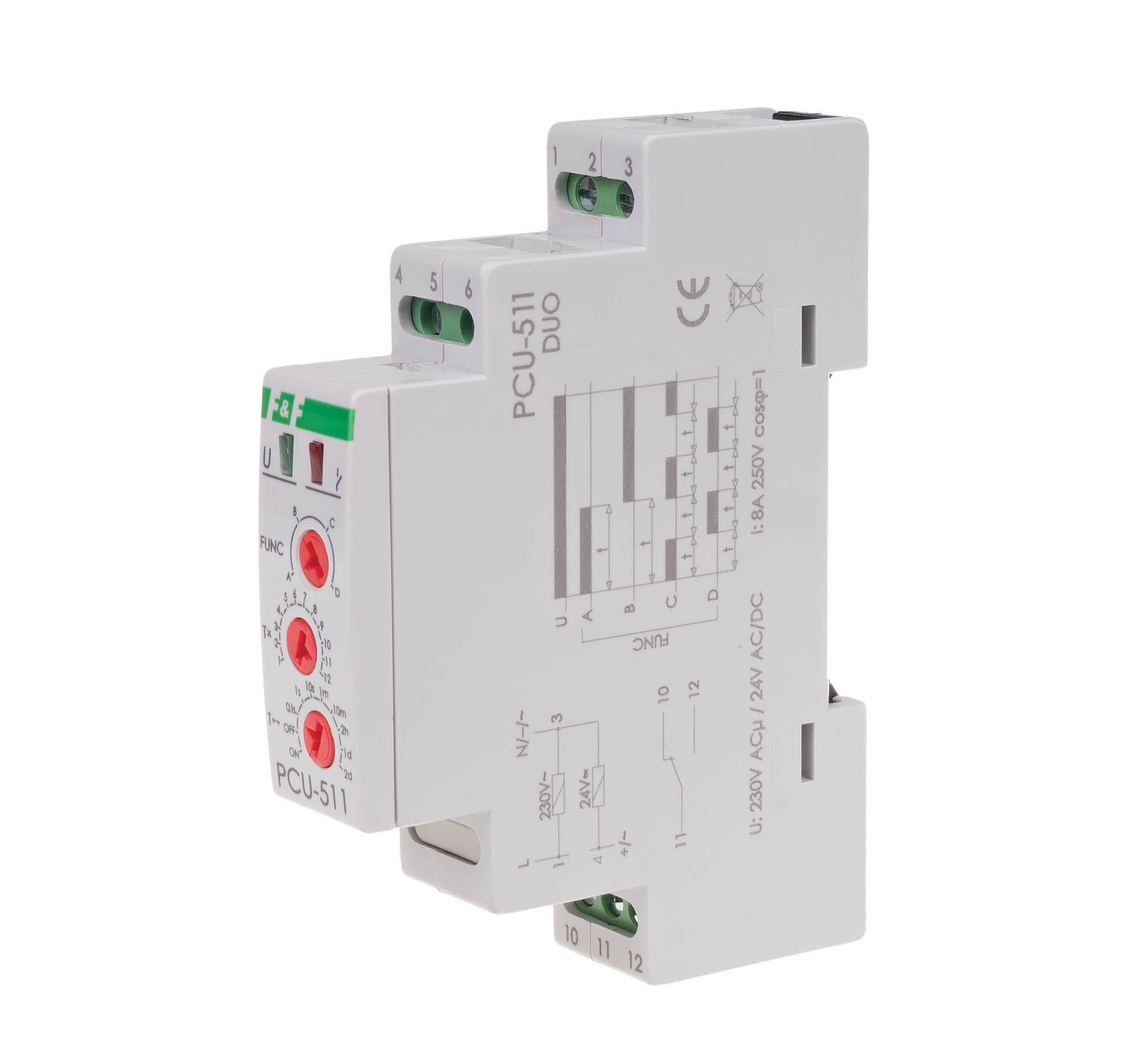

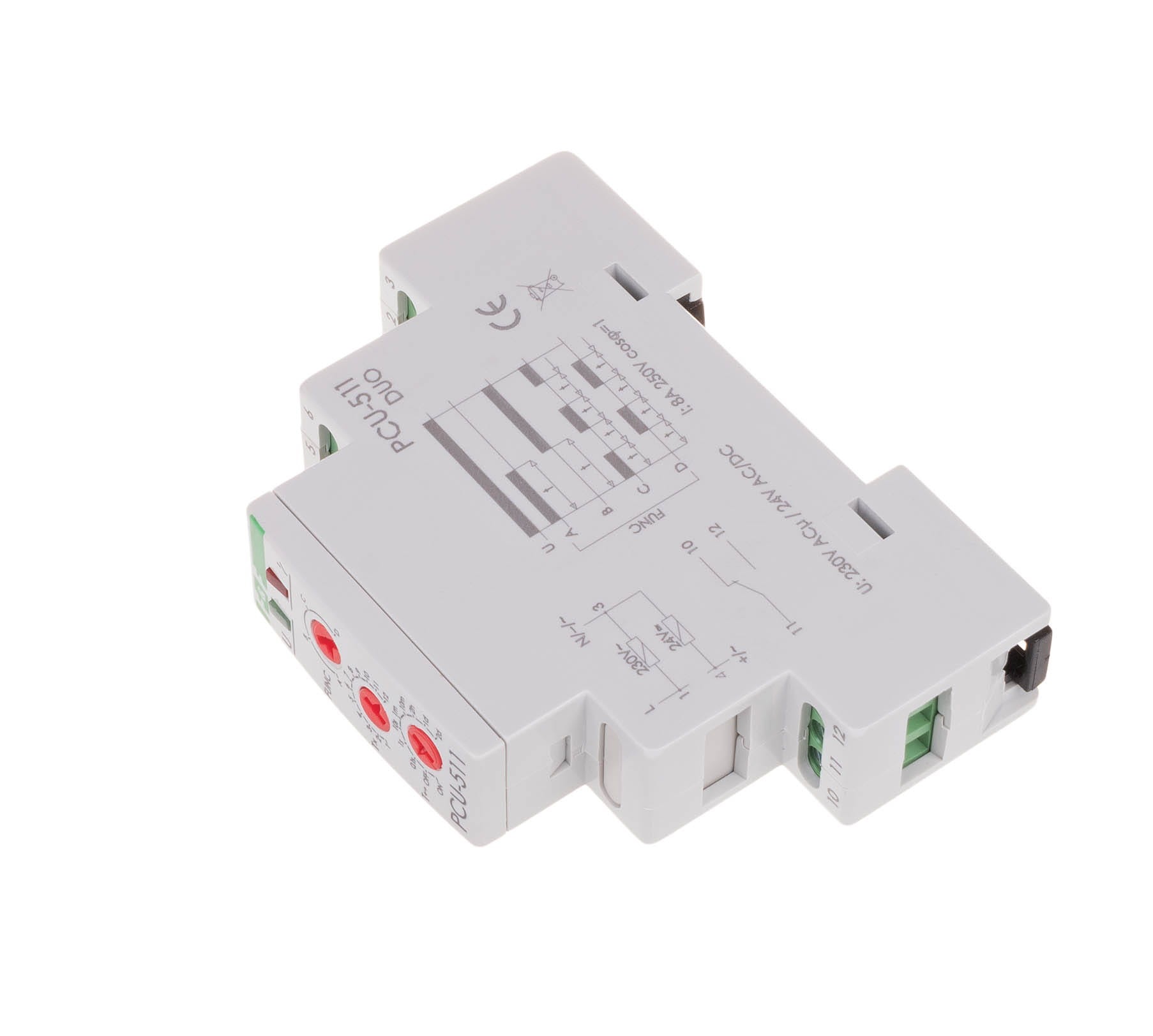

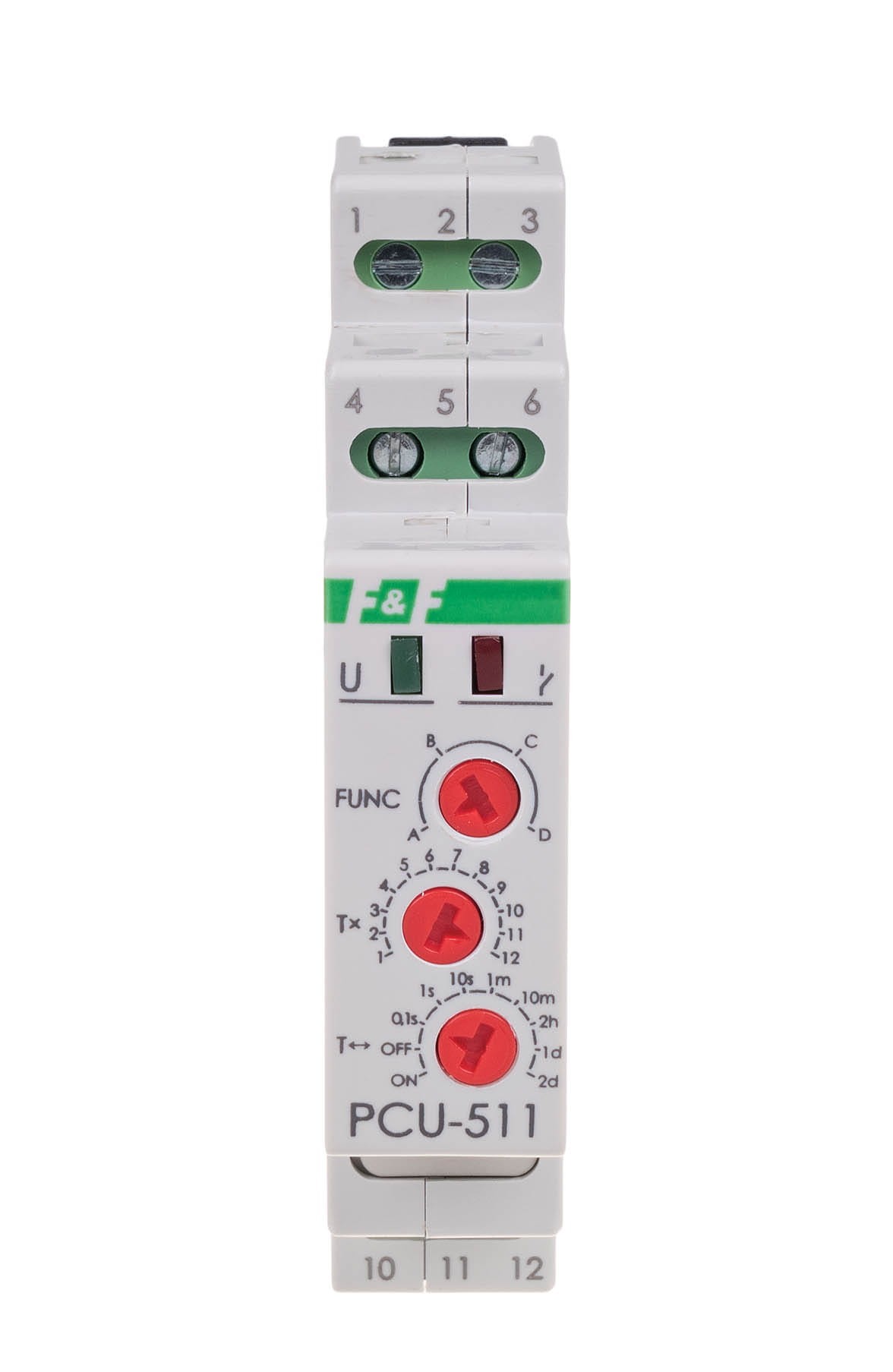

Przekaźnik Czasowy (DUO 230 V AC / 24 V AC/DC, 1 Styk) PCU-511DUO F&F

PCU-511DUO to kompaktowy, wielofunkcyjny przekaźnik czasowy, który oferuje podstawowe tryby pracy (opóźnienie załączenia, opóźnienie wyłączenia, praca cykliczna). Jego kluczową cechą jest uniwersalne zasilanie DUO – możliwość zasilania zarówno standardowym napięciem sieciowym 230 V AC, jak i niskim napięciem 24 V AC/DC. Jest przeznaczony do sterowania czasowego w układach automatyki przemysłowej i domowej (np. wentylacji, oświetlenia, sygnalizacji).

Kluczowe Parametry i Funkcje PCU-511DUO

• Typ Urządzenia: Przekaźnik Czasowy Wielofunkcyjny (3 lub 4 funkcje w zależności od wersji: opóźnienie zał./wył., cykliczna).
• Montaż: Szyna TH-35 (DIN).
• Zasilanie DUO: 230 V AC / 24 V AC/DC.
• Wyjście Stykowe: 1 Styk Przełączny (1P lub 1 x NO/NC).
• Maksymalny Prąd Obciążenia: Zazwyczaj 8 A lub 16 A (w zależności od specyfikacji, 8 A dla 250 V AC).
• Zakres Czasowy: Regulowany, bardzo szeroki (od 0,1 s do 576 godzin/24 dni).

Charakterystyka Funkcjonalna i Uniwersalne Zasilanie:

Dzięki zasilaniu DUO, przekaźnik jest bardzo elastyczny w zastosowaniu. Oferuje kilka podstawowych trybów pracy, które można wybrać za pomocą przełącznika na obudowie:

• Funkcje Czasowe: Obejmują m.in. Opóźnione Wyłączenie (A), Opóźnione Załączenie (B), Praca Cykliczna (C lub D).
• Zasilanie DUO: Umożliwia pracę w instalacjach 230 V AC oraz w systemach niskonapięciowych 24 V AC/DC, co eliminuje pomyłki przy zamawianiu.
• Wyjście: Styk przełączny (NO/NC) pozwala na sterowanie obwodami zarówno załączanymi, jak i rozłączanymi czasowo.
• Kompaktowa Budowa: Szerokość 1 modułu (18 mm) oszczędza miejsce w szafie rozdzielczej.
• Sygnalizacja: Diody LED do sygnalizacji zasilania (zielona) i stanu pracy styku (czerwona).

Specyfikacja Techniczna (podsumowanie)

PCU-511DUO to wszechstronny, jednomodułowy przekaźnik czasowy F&F, który dzięki elastycznemu zasilaniu i regulowanym funkcjom czasowym, jest niezawodnym elementem w każdej instalacji automatyki.
