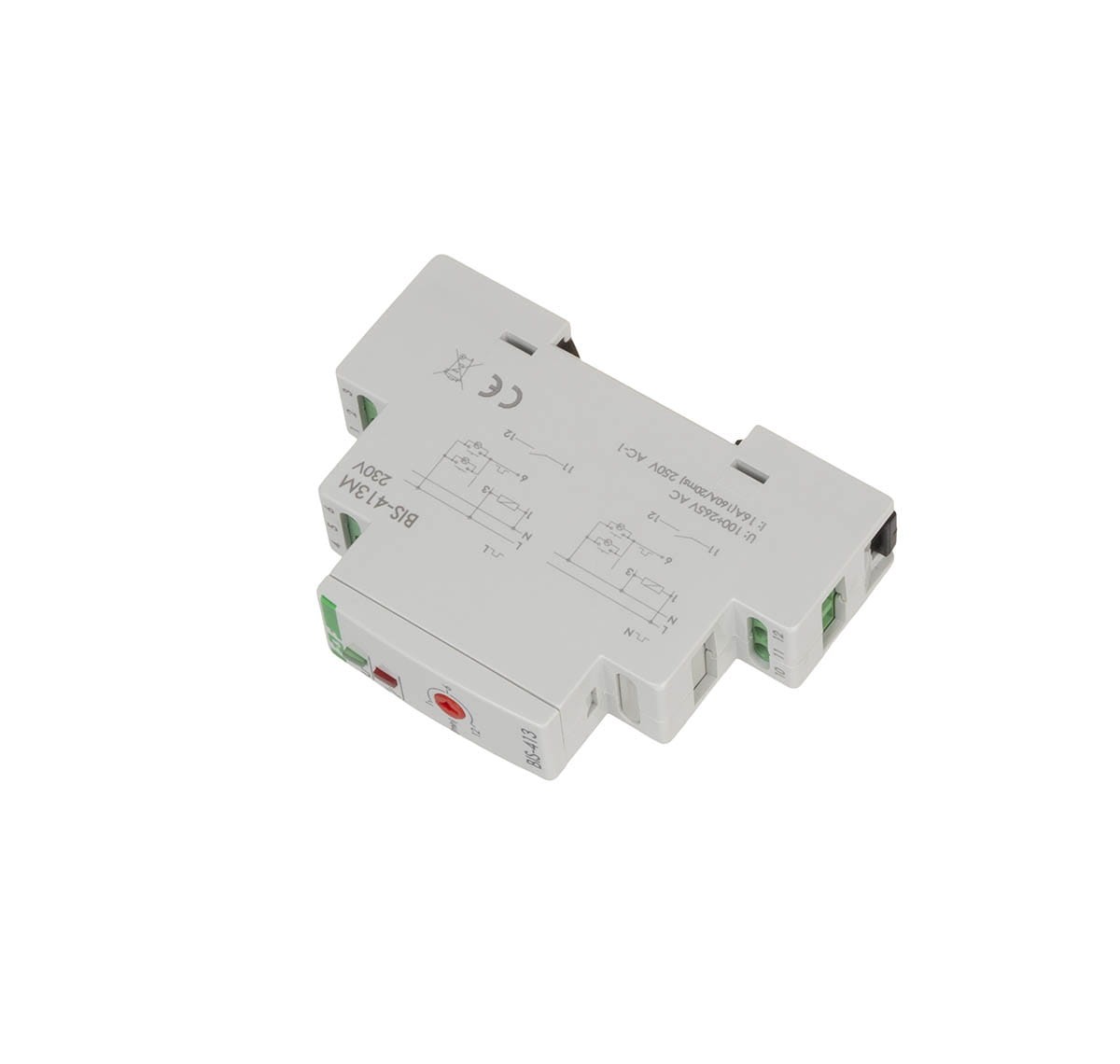

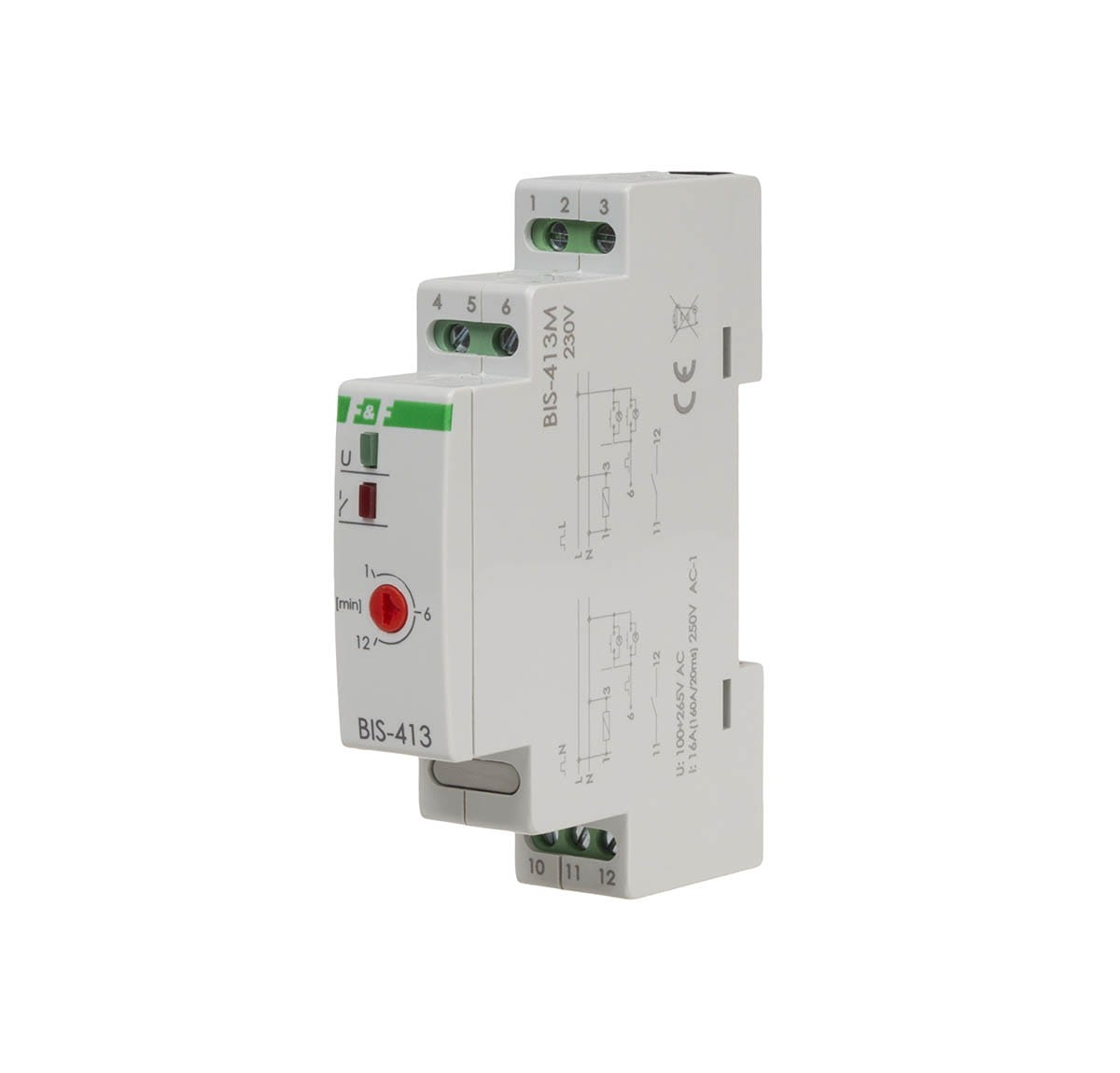

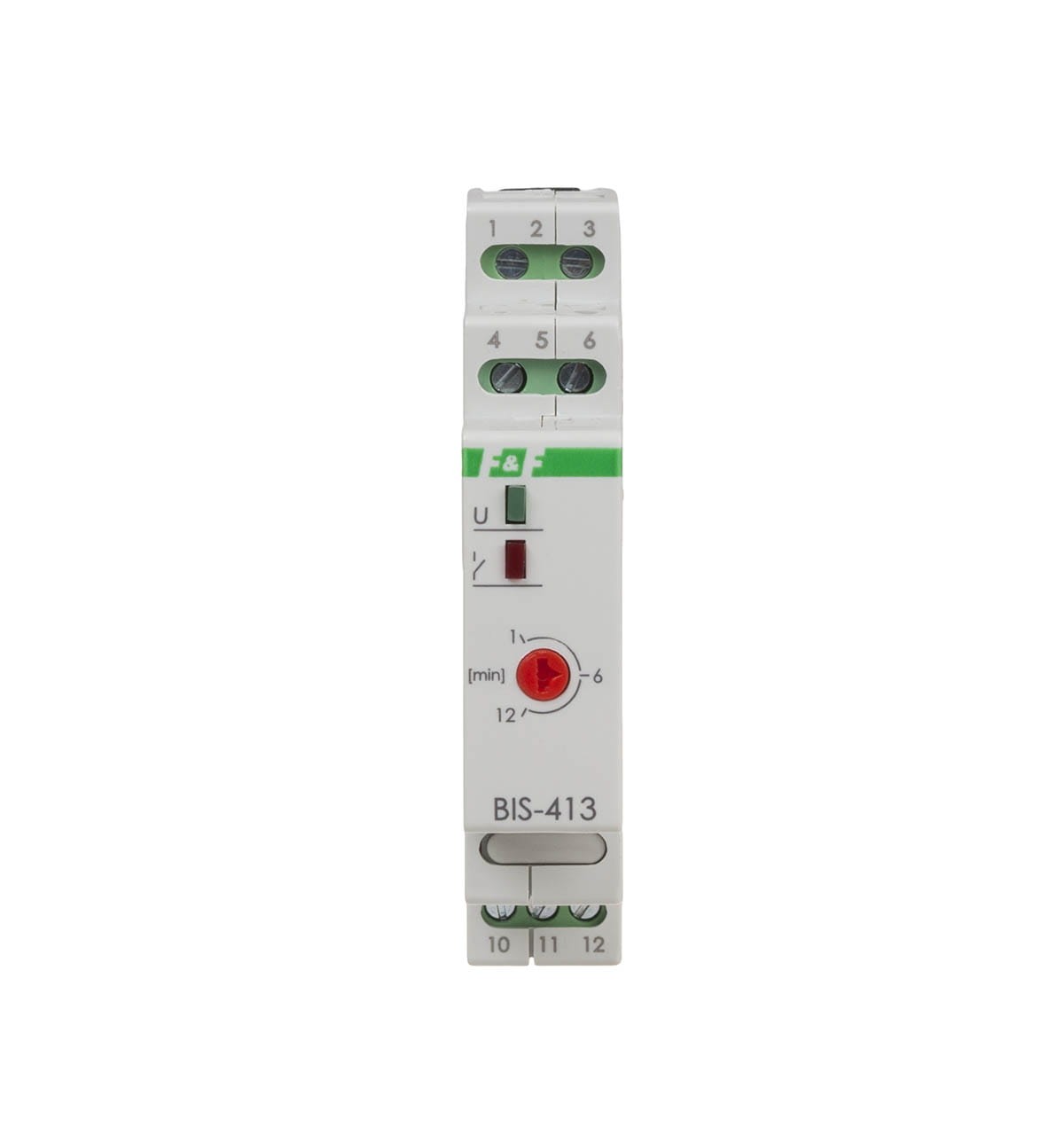

Przekaźnik Bistabilny BIS-413M F&F

Z Wyłącznikiem Czasowym i Pamięcią na Szynę DIN

BIS-413M to elektroniczny przekaźnik bistabilny (impulsowy) firmy F&F, który łączy funkcję tradycyjnego przełącznika bistabilnego (załącz/wyłącz) z funkcją wyłącznika czasowego (timera) oraz pamięcią pozycji styku. Jest przeznaczony do montażu w rozdzielni na szynie DIN (TH-35).

Zasada Działania i Kluczowe Funkcje

Przekaźnik umożliwia sterowanie oświetleniem lub innymi urządzeniami z wielu różnych punktów za pomocą równolegle połączonych przycisków chwilowych (dzwonkowych). Działanie różni się w zależności od długości impulsu sterującego:

• Krótki Impuls (< 2 s):
  • Załączenie na czas: Krótkie naciśnięcie przycisku powoduje zamknięcie styku (załączenie odbiornika) na nastawiony czas (t).
  • Wyłączenie: Styk zostanie otwarty (wyłączenie odbiornika) po upływie zadanego czasu (t), lub po ponownym, krótkim naciśnięciu przycisku.
  • Czas podtrzymania jest regulowany w zakresie 1 ÷ 12 minut.
• Długi Impuls (≥ 2 s):
  • Załączenie na stałe: Długie naciśnięcie przycisku powoduje zamknięcie styku na stałe.
  • Wyłączenie: Styk zostanie otwarty dopiero po kolejnym, krótkim naciśnięciu przycisku (lub po zaniku napięcia zasilania).

Funkcja Pamięci (Wersja M)

Oznaczenie M (Memory) oznacza, że przekaźnik posiada pamięć pozycji styku:

• Po zaniku i ponownym załączeniu napięcia zasilania, przekaźnik przywróci stan, w jakim znajdował się styk w momencie, gdy zasilanie zostało przerwane (tj. włączony pozostanie włączony, wyłączony pozostanie wyłączony).

Specyfikacja Techniczna BIS-413M

Uwaga: Istnieje też wersja BIS-413M-LED, która posiada styk o zwiększonej odporności na prądy udarowe, przystosowany do współpracy z oświetleniem LED i innymi obciążeniami o dużym prądzie startowym.
