Przekaźnik Bistabilny Sekwencyjny (Świecznikowy) BIS-404 F&F

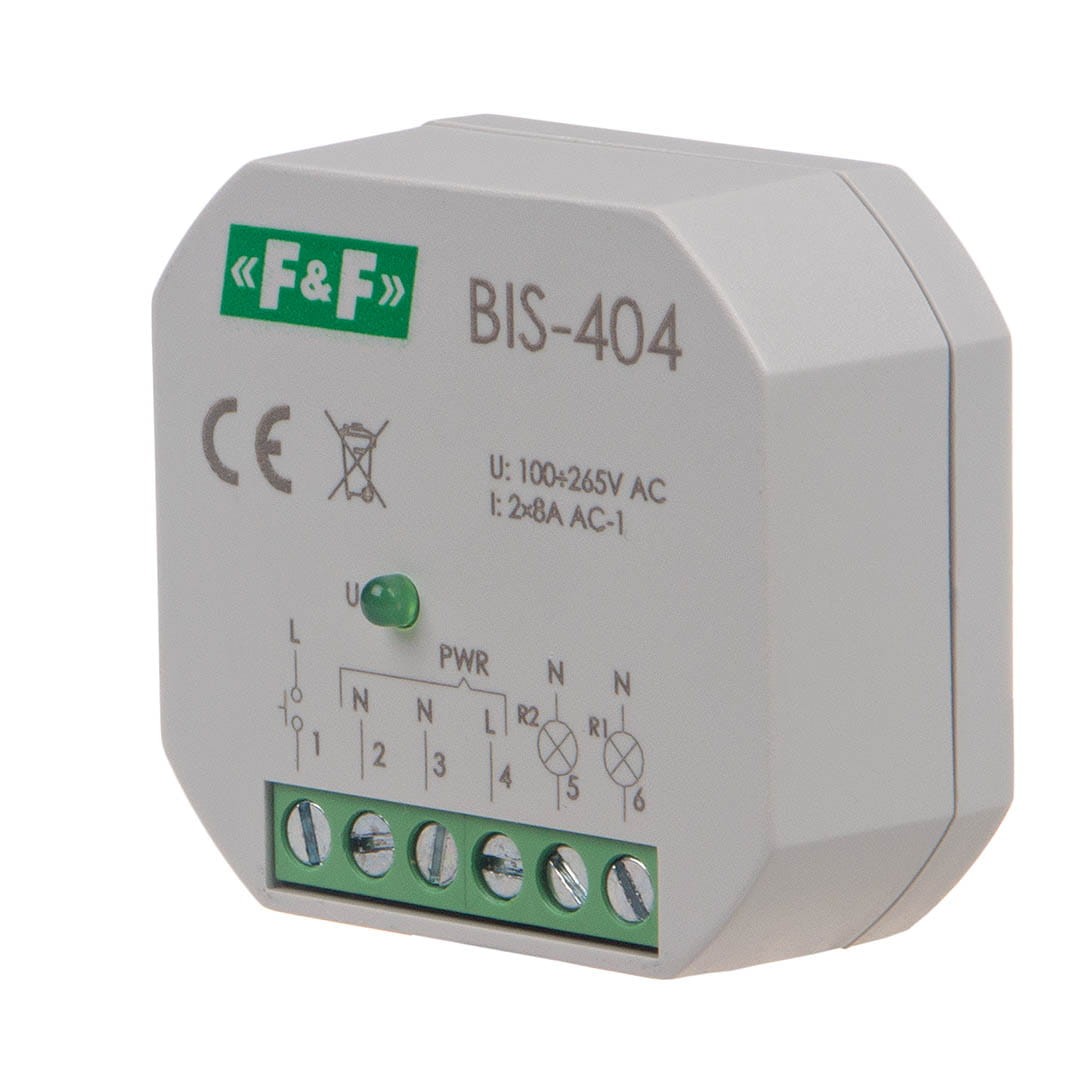

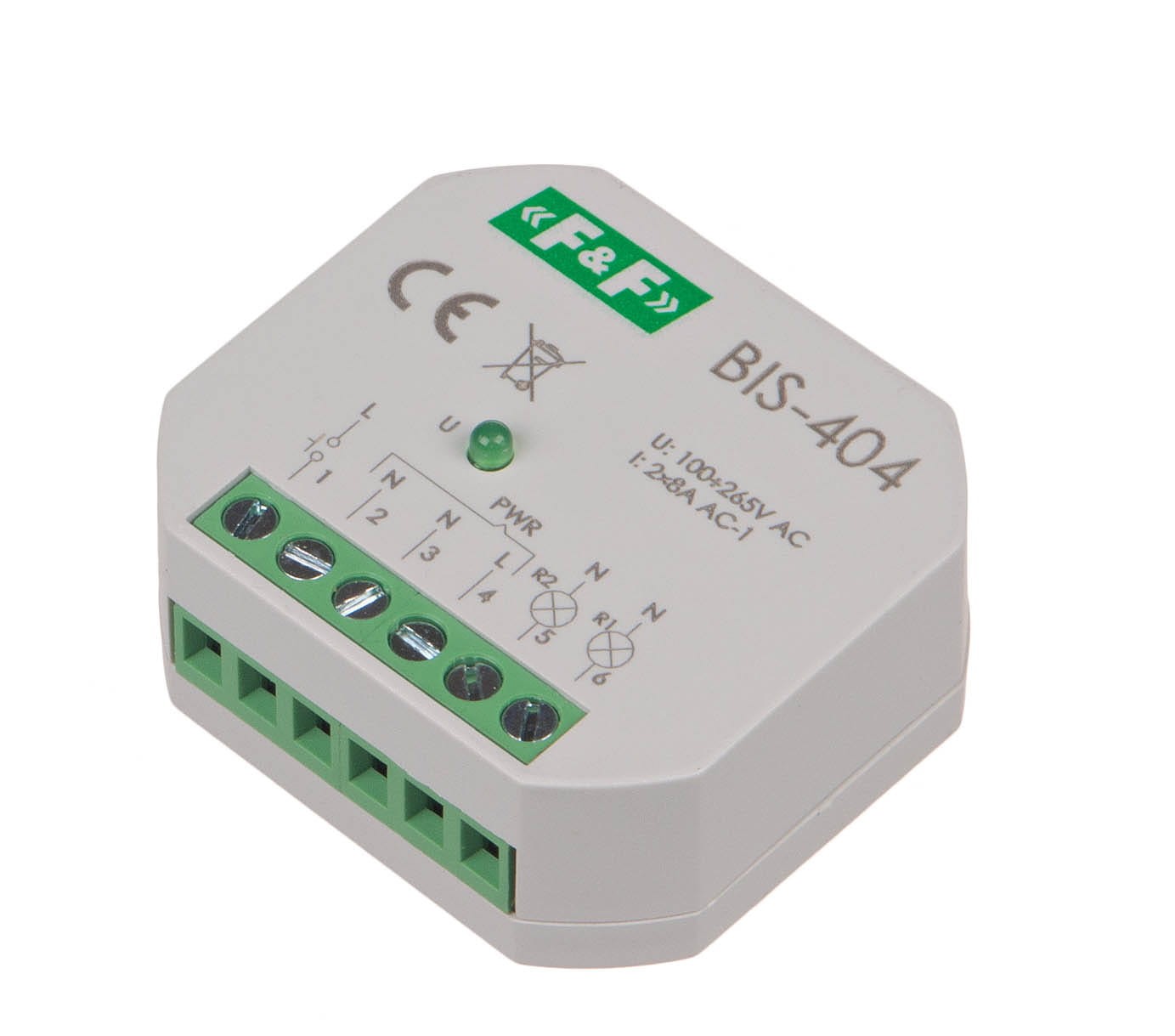

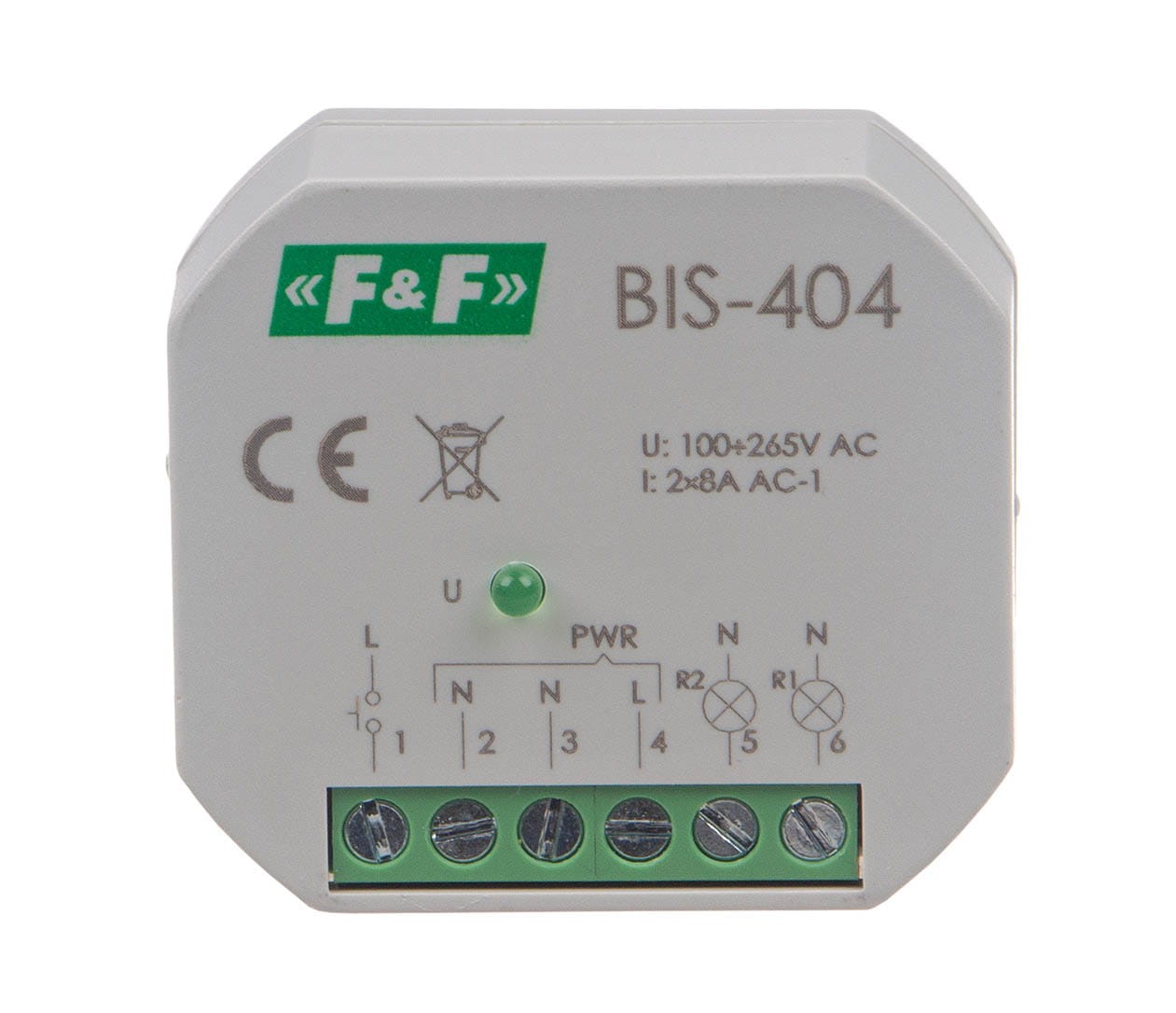

BIS-404 to elektroniczny przekaźnik bistabilny impulsowy (często nazywany świecznikowym ze względu na funkcję) przeznaczony do montażu podtynkowego w standardowej puszce instalacyjnej Ø60. Umożliwia załączanie oświetlenia lub innych urządzeń z wielu różnych punktów za pomocą równolegle połączonych przycisków chwilowych (dzwonkowych).

Kluczowe Działanie Sekwencyjne (Świecznikowe)

Główną cechą modelu BIS-404 jest posiadanie dwóch oddzielnych wyjść (R1 i R2) i praca w trybie sekwencyjnym:

• Przekaźnik realizuje cykl przełączania stanów w kolejności: 0 → 1 → 2 → 3 → 0 po każdorazowym krótkim impulsie na wejściu sterującym.
• Stan 0: Wyjście R1 OTWARTY (wyłączone), Wyjście R2 OTWARTY (wyłączone).
• Stan 1: Wyjście R1 ZAMKNIĘTY (załączone), Wyjście R2 OTWARTY (wyłączone) – Załączony obwód 1.
• Stan 2: Wyjście R1 OTWARTY (wyłączone), Wyjście R2 ZAMKNIĘTY (załączone) – Załączony obwód 2.
• Stan 3: Wyjście R1 ZAMKNIĘTY (załączone), Wyjście R2 ZAMKNIĘTY (załączone) – Załączone oba obwody (1 i 2).

Dzięki temu możliwe jest sterowanie dwoma niezależnymi obwodami (np. dwusekcyjnym żyrandolem lub dwiema grupami lamp) z jednego przycisku w puszce.

Specyfikacja i Montaż

• Montaż: Przekaźnik ma kompaktowe wymiary (Ø54 mm, wysokość ok. 20 mm), co pozwala na instalację bezpośrednio w puszce podtynkowej Ø60 za przyciskiem.
• Zasilanie: Napięcie 165 ÷ 265 V AC.
• Obciążenie: Maksymalny prąd obciążenia to 2 × 8 A (AC-1) na dwa niezależne styki 2 × NO (styk zwierny).
• Sterowanie: Współpracuje z przyciskami chwilowymi (dzwonkowymi). Może współpracować z przyciskami podświetlanymi (zaleca się zastosowanie kondensatora, gdy jest więcej niż dwa przyciski z neonówkami).
• Pamięć Stanu: Przekaźnik NIE posiada pamięci stanu po zaniku zasilania. Oznacza to, że po powrocie zasilania zawsze ustawia się w stanie wyłączonym (Stan 0).
• Opóźnienie Zadziałania: Krótkie opóźnienie 0,1 ÷ 0,2 s zabezpiecza przed niechcianym przełączeniem w wyniku drgań styków.

Dane Techniczne (Podsumowanie)
