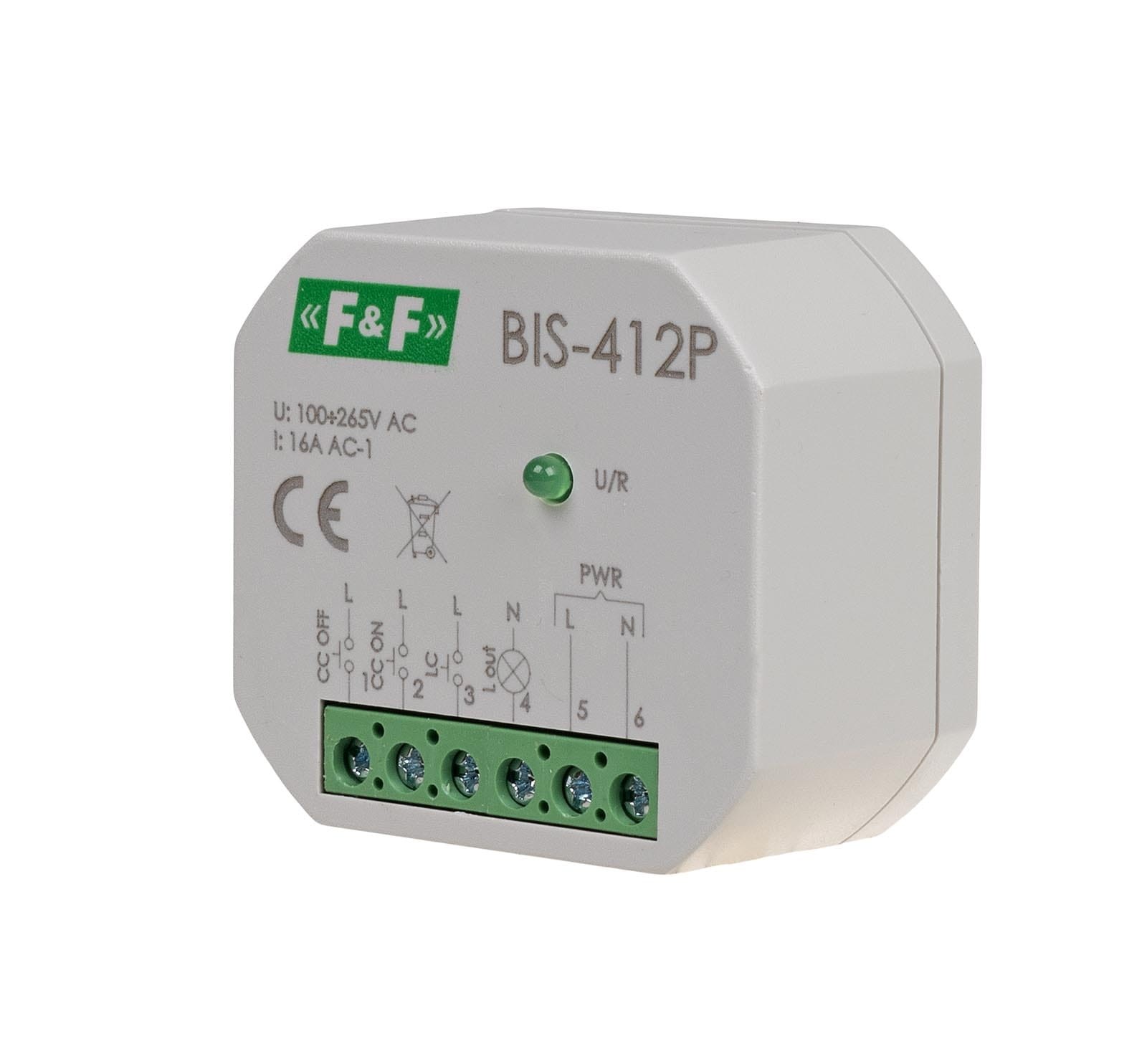

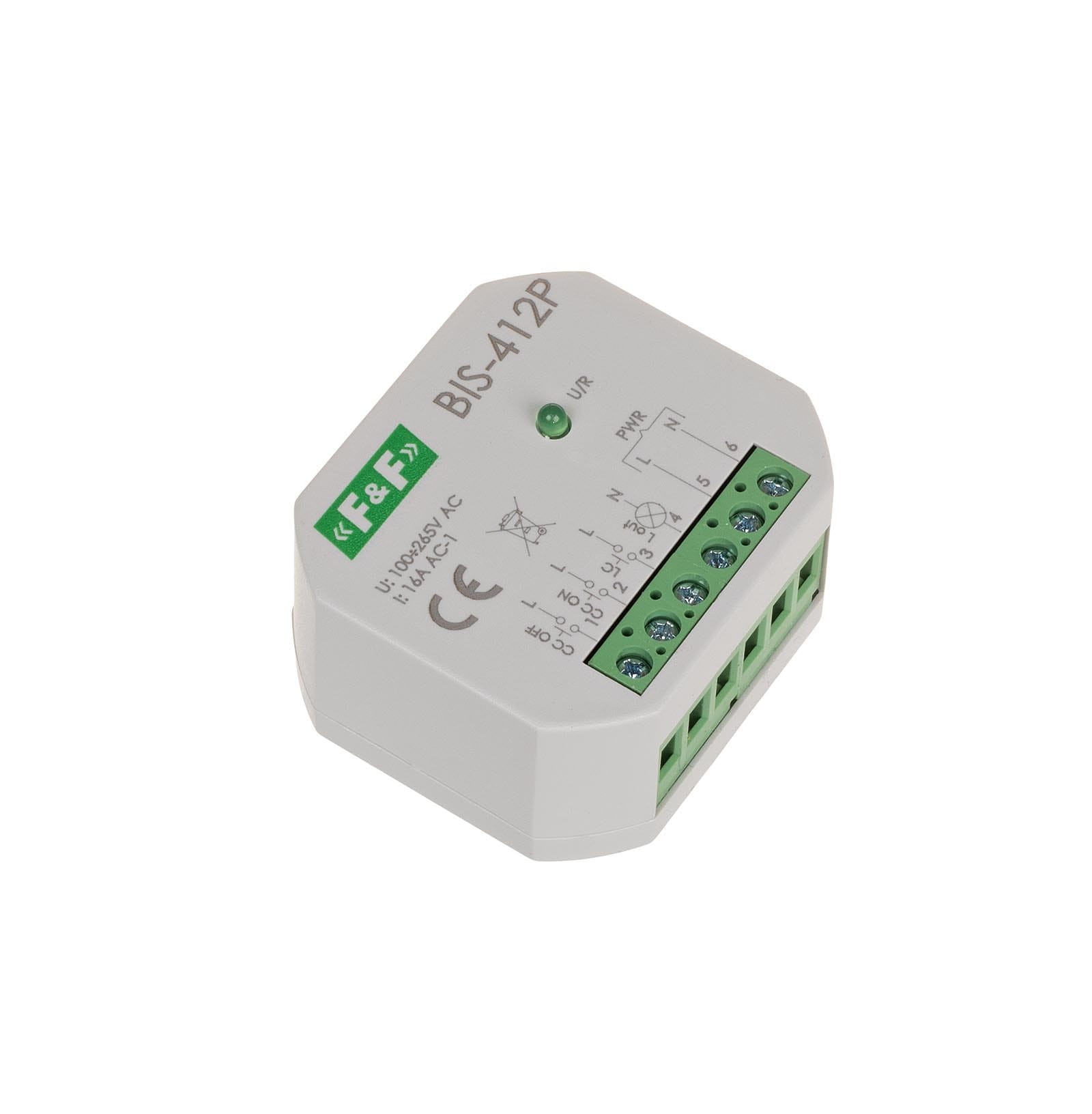

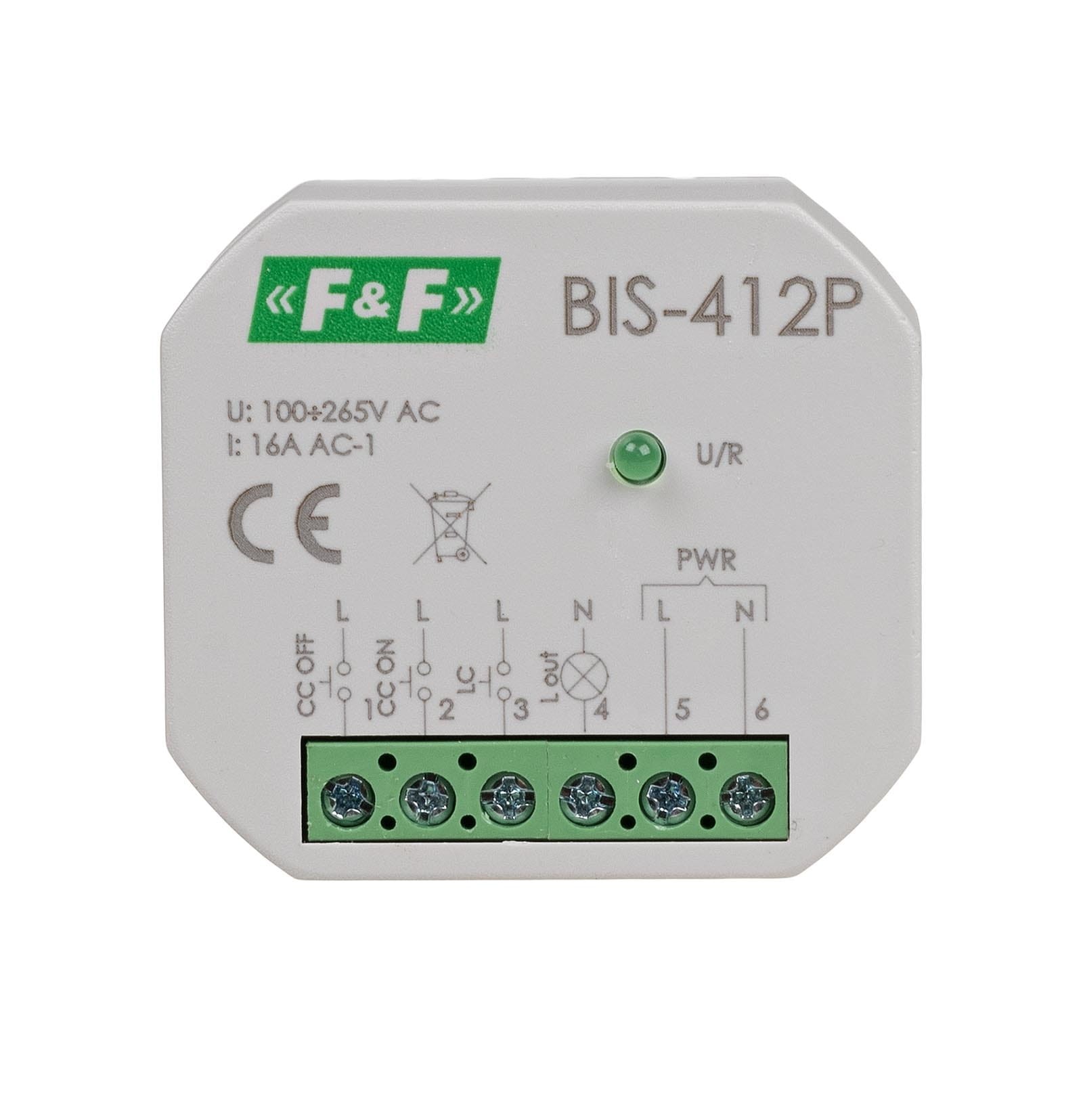

Przekaźnik bistabilny grupowy do montażu podtynkowego BIS-412P F&F

BIS-412P to elektroniczny przekaźnik bistabilny (impulsowy) typu grupowego, zaprojektowany do montażu w puszce podtynkowej ∅60 mm. Umożliwia sterowanie oświetleniem lub innym odbiornikiem z wielu punktów lokalnych oraz zarządzanie grupą przekaźników za pomocą sterowania centralnego (tzw. funkcja hotelowa).

Zasada Działania (Grupowa - Hotelowa)

Przekaźnik BIS-412P pozwala na budowanie systemów oświetleniowych, w których poszczególne obwody mogą być sterowane indywidualnie, ale również centralnie za pomocą dwóch dodatkowych wejść sterujących.

1. Sterowanie Lokalne (LC):
   • Załączenie lub wyłączenie odbiornika następuje po każdorazowym impulsie prądu (naciśnięciu przycisku chwilowego – dzwonkowego) podłączonego do wejścia lokalnego.
   • Umożliwia sterowanie jednym obwodem z wielu równolegle połączonych przycisków.
2. Sterowanie Centralne (CC):
   • WYŁĄCZ WSZYSTKIE (CCOFF): Impuls na dedykowanym wejściu centralnym wyłącza wszystkie odbiorniki podłączone do grupy przekaźników BIS-412P (bez względu na ich aktualny stan).
   • ZAŁĄCZ WSZYSTKIE (CCON): Impuls na dedykowanym wejściu centralnym włącza wszystkie odbiorniki podłączone do grupy przekaźników BIS-412P (bez względu na ich aktualny stan).

Funkcje i Montaż

• Montaż Podtynkowy: Kompaktowe wymiary (∅54 mm, wysokość 25 mm) pozwalają na instalację bezpośrednio w puszce instalacyjnej ∅60 mm, za przyciskiem.
• Współpraca z Przyciskami: Przekaźnik współpracuje z podświetlanymi przyciskami chwilowymi (dzwonkowymi), pod warunkiem, że sumaryczny prąd podświetlenia wszystkich przycisków w obwodzie sterującym nie przekracza 5 mA.
• Sygnalizacja: Posiada zieloną diodę LED, która:
  • Miga (ON: 30 ms / OFF: 1 s) – stan czuwania, odbiornik wyłączony.
  • Świeci ciągle – odbiornik załączony.
• Pamięć Stanu: Przekaźnik BIS-412P (bez litery "M" w symbolu) nie posiada pamięci stanu po zaniku zasilania. Oznacza to, że po powrocie napięcia styk przekaźnika pozostaje w stanie wyłączonym.

Dane Techniczne

• Napięcie zasilania: 180 ÷ 265 V AC.
• Maksymalny prąd obciążenia AC-1: 16 A.
• Element wykonawczy: Przekaźnik (konfiguracja styków 1 × NO – normalnie otwarty).
• Separacja styku: NIE.
• Odporność na prądy udarowe (LED): NIE (do obciążeń LED i silnych udarów startowych stosuje się wersje „i” lub „LED”, np. BIS-412i).
• Opóźnienie zadziałania: 0,1 ÷ 0,2 s.
• Wymiary: ∅54 (48×43 mm), wysokość: 25 mm.
• Montaż: W puszce podtynkowej ∅60 mm.
• Stopień ochrony: IP20.
