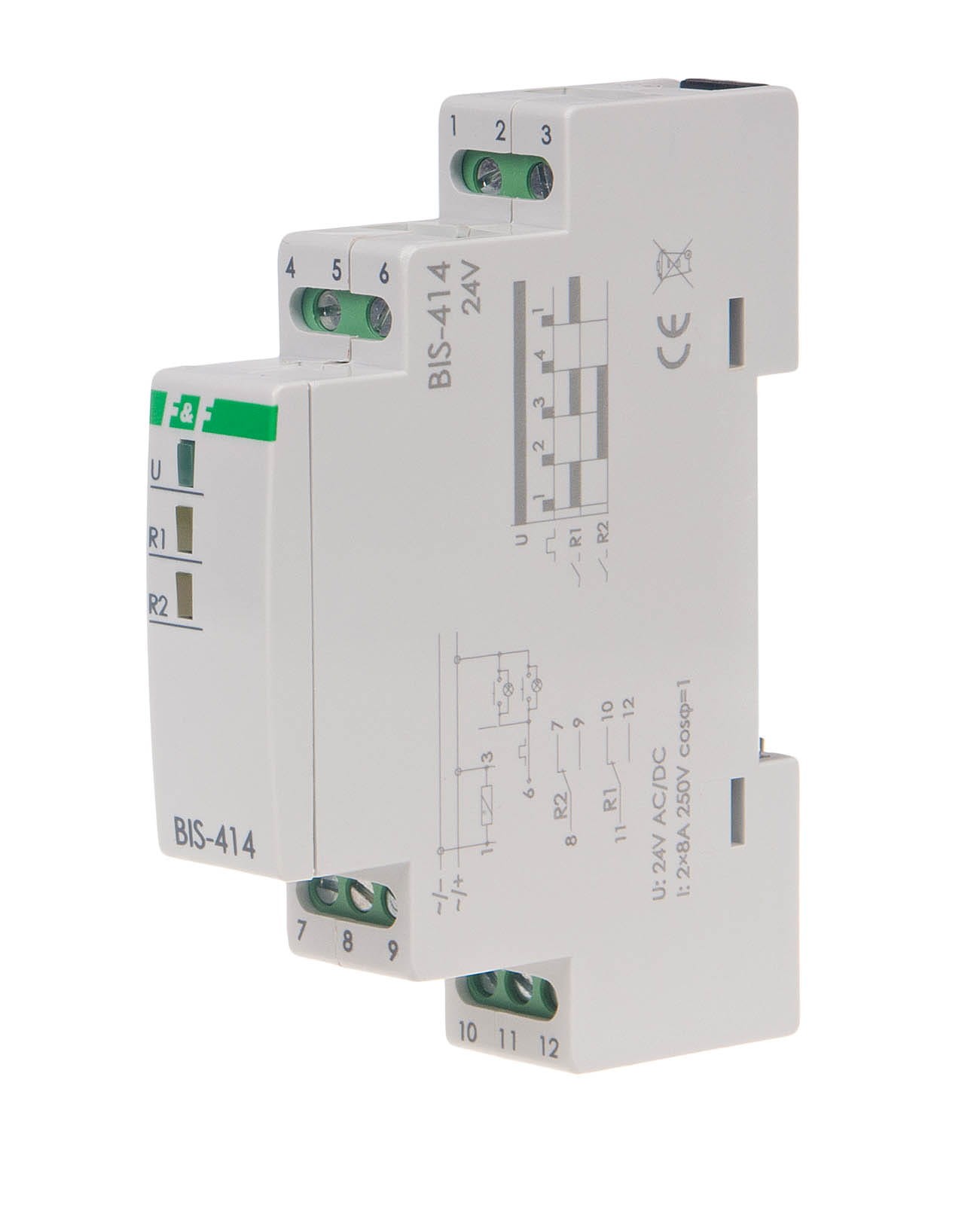

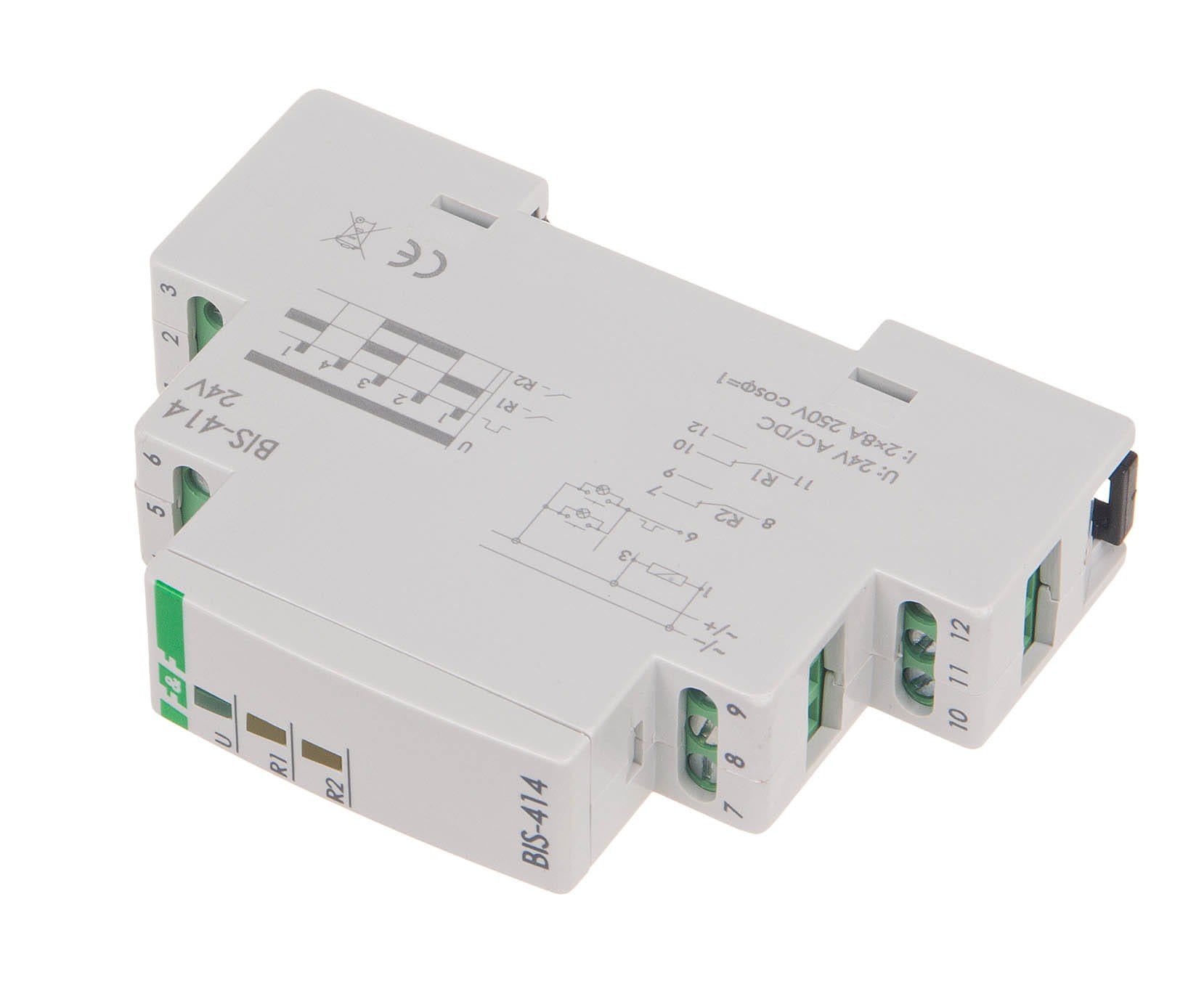

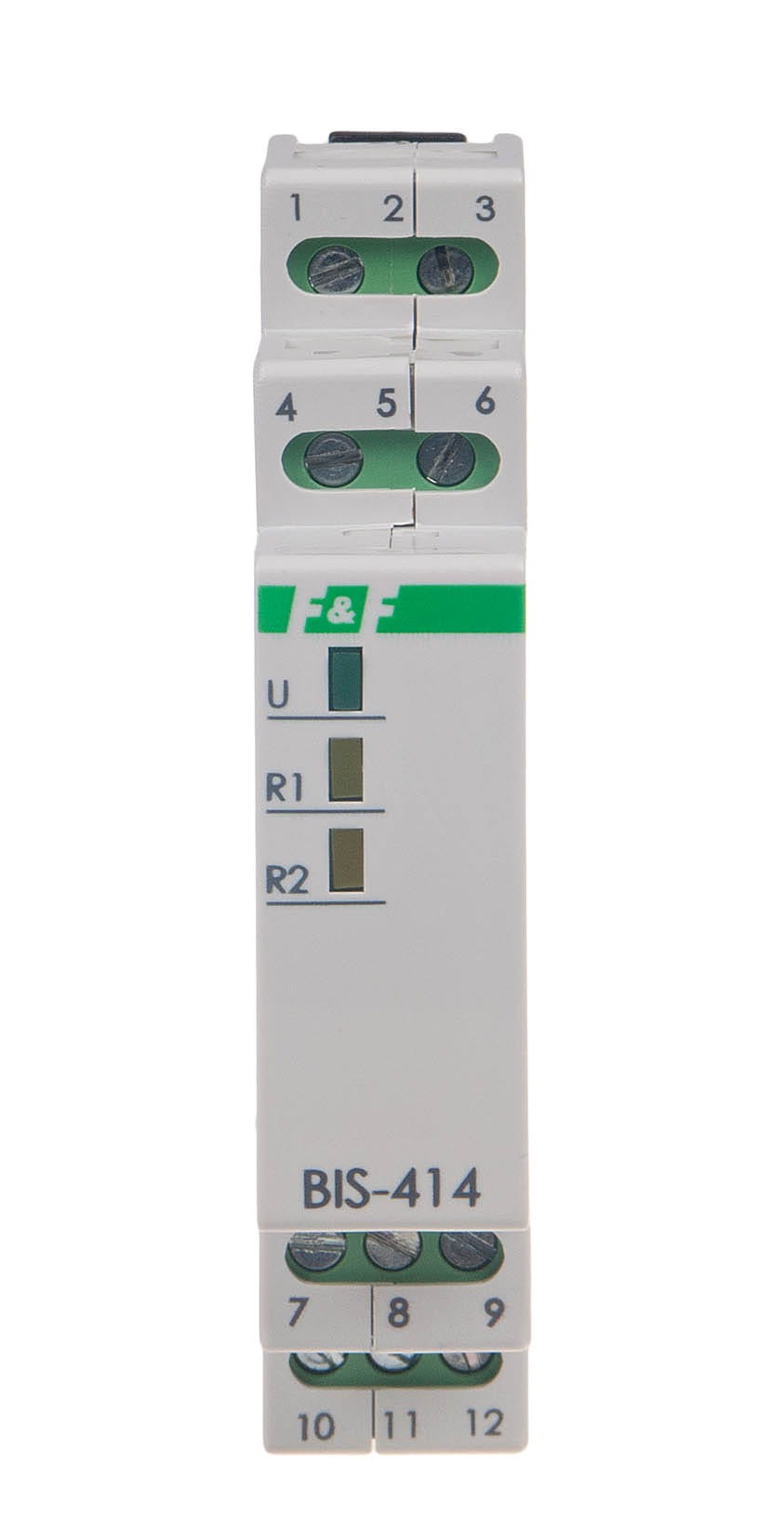

Przekaźnik Bistabilny Sekwencyjny BIS-414-24V F&F (Świecznikowy)

BIS-414-24V F&F to elektroniczny przekaźnik bistabilny impulsowy o funkcjonalności świecznikowej. Umożliwia załączanie oświetlenia (lub innych urządzeń) z kilku różnych punktów za pomocą równolegle połączonych przycisków chwilowych (dzwonkowych). Jest to wersja zasilana niskim napięciem (24 V AC/DC).

Zasada Działania (Świecznik)

Przekaźnik BIS-414-24V jest sekwencyjny, co oznacza, że każde kolejne naciśnięcie przycisku sterującego przełącza stan jego dwóch oddzielnych wyjść (sekcji) R1 i R2 według ustalonej kolejności:


1. Impuls 1: Załącza tylko sekcję R1 (np. pierwszą żarówkę żyrandola).

2. Impuls 2: Wyłącza sekcję R1 i załącza sekcję R2 (np. drugą żarówkę żyrandola).

3. Impuls 3: Załącza obie sekcje R1 i R2 (obie żarówki, pełne oświetlenie).

4. Impuls 4: Wyłącza obie sekcje R1 i R2 (stan spoczynku).

Cykl ten powtarza się przy kolejnych impulsach.

Wybrane Dane Techniczne


• Napięcie Zasilania: 9 ÷ 30 V AC/DC (uniwersalne niskie napięcie).

• Funkcjonalność: Świecznikowy (2 niezależne sekcje wyjściowe).

• Maksymalny Prąd Obciążenia (AC-1): 2 x 16 A (dla każdej sekcji), co pozwala na przełączanie znacznej mocy.

• Element Wykonawczy: Przekaźnik elektromechaniczny.

• Konfiguracja Styków: 2 × NO/NC (dwa oddzielne styki zwierne/rozwierne).

• Pamięć Stanu po Zaniku Zasilania: NIE. Po powrocie napięcia zasilania styk zawsze pozostaje w stanie wyłączenia (wyłączone obie sekcje), co jest zabezpieczeniem przed samoczynnym załączeniem odbiorników bez nadzoru.

• Sterowanie: Lokalnie za pomocą przycisków chwilowych. Prąd impulsu sterującego: < 1 mA.

• Współpraca z Przyciskami Podświetlanymi: NIE (w wersji 24V nie należy stosować przycisków podświetlanych).

• Montaż: Na szynę TH-35 mm (DIN).

• Wymiary: 1 moduł (18 mm szerokości).

Zastosowanie

Przekaźnik BIS-414-24V jest wykorzystywany głównie w instalacjach niskonapięciowych do:


• Sterowania wielosekcyjnym oświetleniem (np. żyrandole, lampy wielopunktowe).

• Włączania i wyłączania oświetlenia z wielu punktów w pomieszczeniu (realizacja funkcji schodowej/krzyżowej za pomocą przycisków zamiast skomplikowanego okablowania).

Przekaźnik ten oferuje dużą funkcjonalność przy minimalnym okablowaniu sterującym (potrzebny jest tylko jeden przewód do wszystkich przycisków), co jest typowe dla nowoczesnych instalacji automatyki budynkowej.
