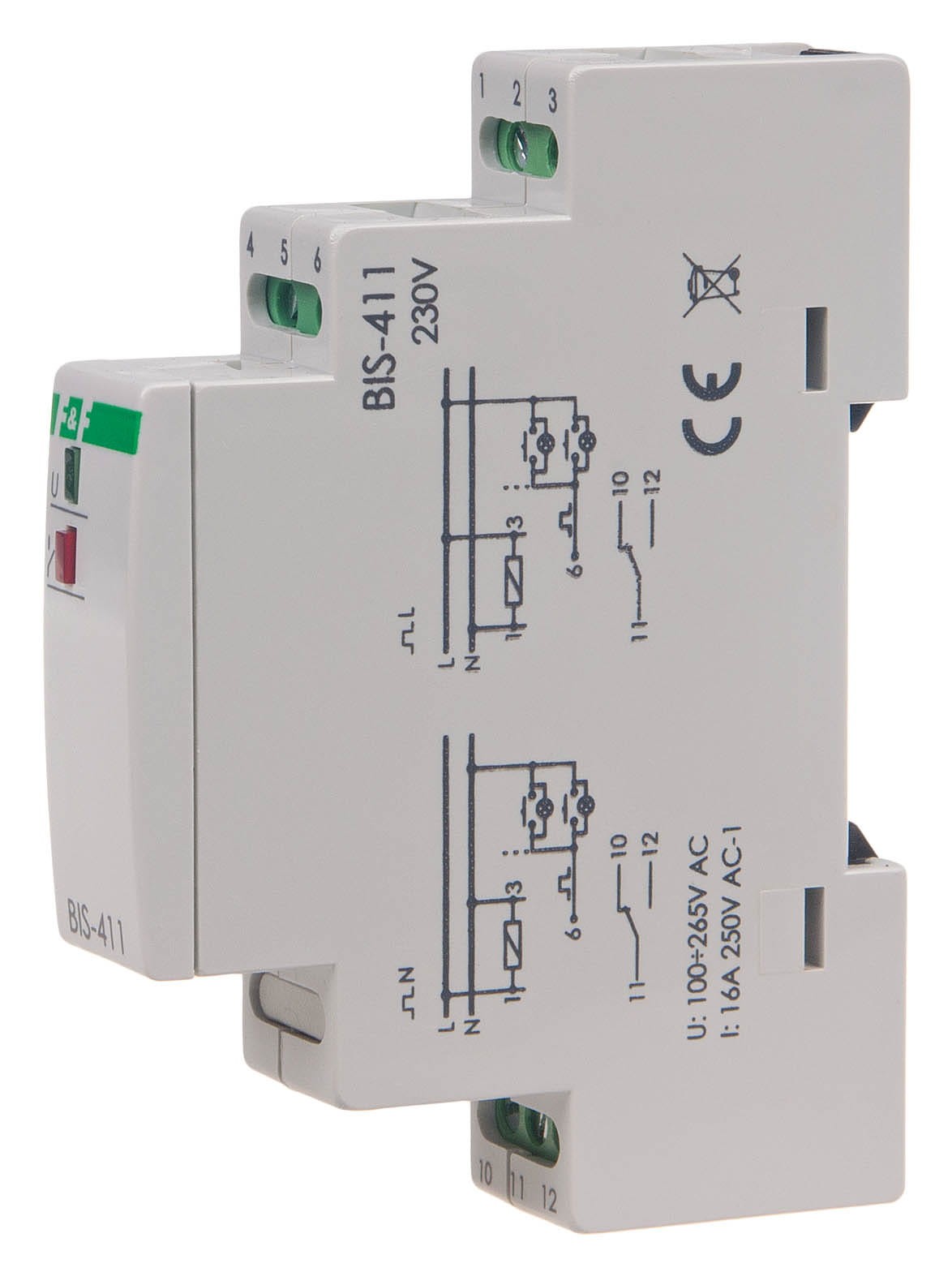

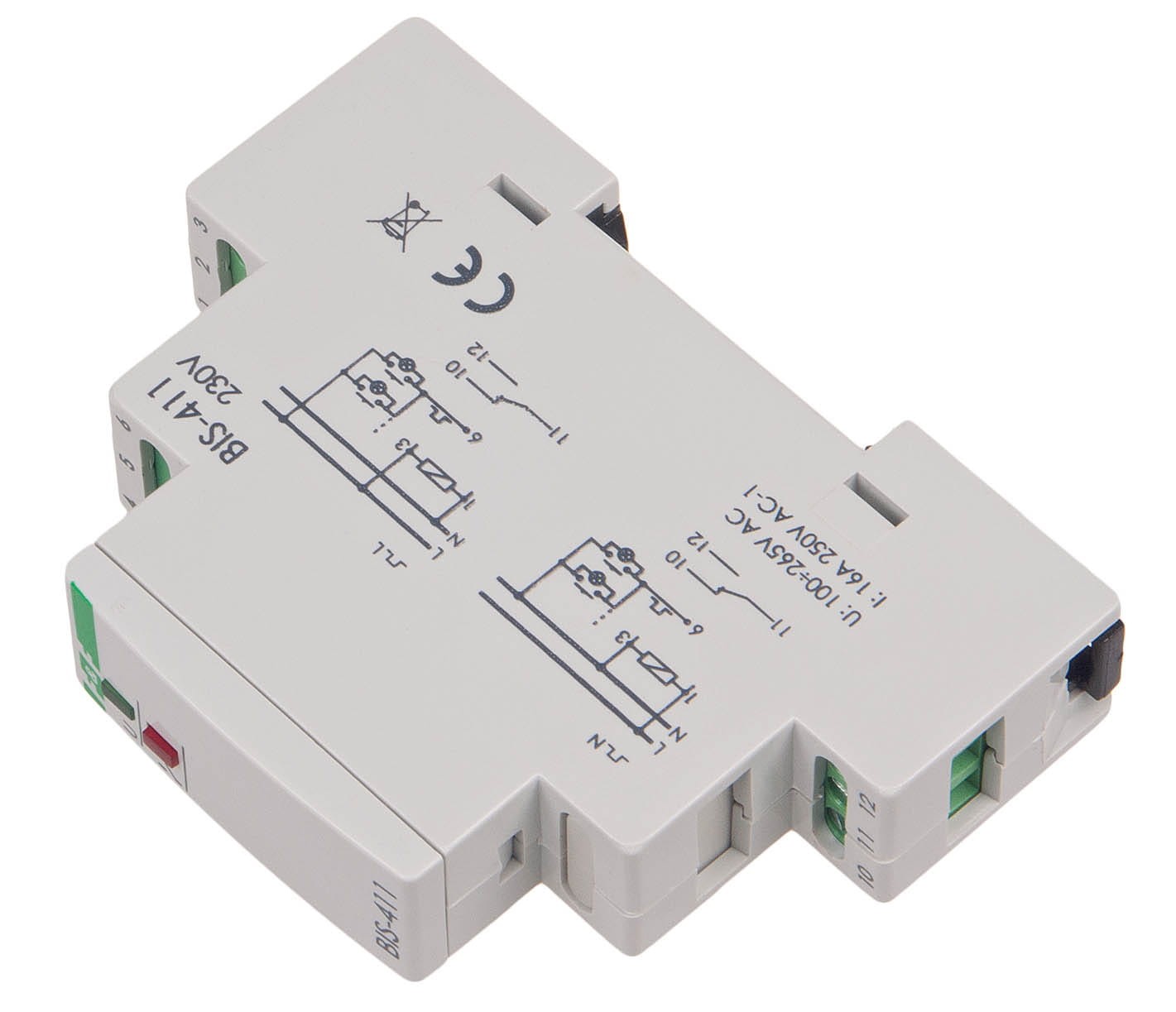

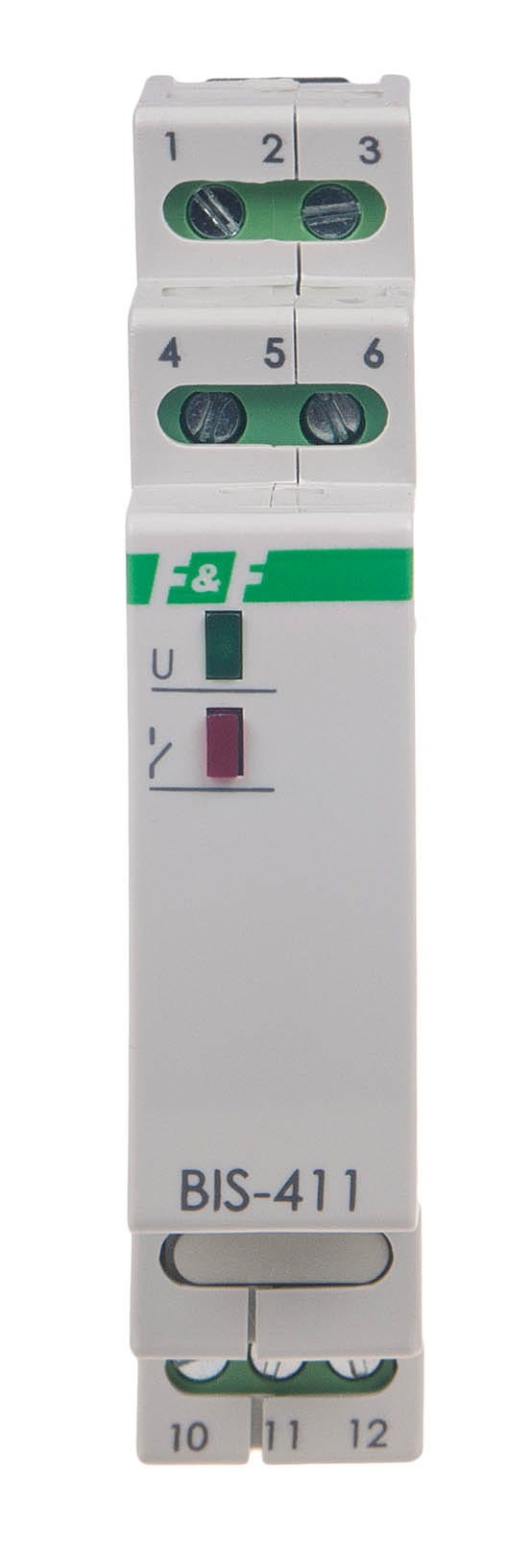

Przekaźnik bistabilny BIS-411, montaż na szynie DIN BIS-411 F&F

BIS-411 to elektroniczny przekaźnik bistabilny (impulsowy) firmy F&F, montowany na szynie DIN (1 moduł). Jest przeznaczony do sterowania oświetleniem lub innymi urządzeniami z wielu różnych punktów za pomocą równolegle połączonych przycisków chwilowych (dzwonkowych). Stanowi nowoczesne i oszczędne w okablowaniu rozwiązanie zastępujące tradycyjne układy przełączników schodowych i krzyżowych.

Zasada Działania

• Załączenie/Wyłączenie: Każdy impuls prądowy (krótkie naciśnięcie przycisku dzwonkowego) zmienia stan styku przekaźnika na przeciwny. Światło (lub inne urządzenie) pozostaje załączone aż do momentu podania kolejnego impulsu.
• Sterowanie z Wielu Punktów: Wystarczy podłączyć wszystkie przyciski dzwonkowe równolegle, co znacznie upraszcza instalację.

Kluczowe Parametry Techniczne BIS-411 (Wersja Podstawowa)

• Napięcie zasilania: 165÷265 V AC (nominalnie 230 V AC).
• Element wykonawczy: Przekaźnik.
• Konfiguracja styku: 1 × NO/NC (przełączny).
• Maksymalny prąd obciążenia: 16 A (AC-1).
• Współpraca z przyciskami podświetlanymi: Tak (prąd impulsowy <5 mA).
• Opóźnienie zadziałania: 0,1 ÷ 0,2 s.
• Sterowanie lokalne: Tak (przycisk na obudowie).
• Montaż: Na szynie TH-35 mm (DIN).
• Szerokość: 1 moduł (17,5 mm).
• Pamięć stanu po zaniku zasilania: NIE (wersja podstawowa).

Uwaga na Warianty

W ofercie F&F dostępne są również wersje specjalne, np.:

• BIS-411M: Z pamięcią stanu po zaniku zasilania.
• BIS-411-LED: Ze stykiem o podwyższonej wytrzymałości na duże prądy rozruchowe (inrush current), dedykowany do nowoczesnego oświetlenia LED i świetlówek.
