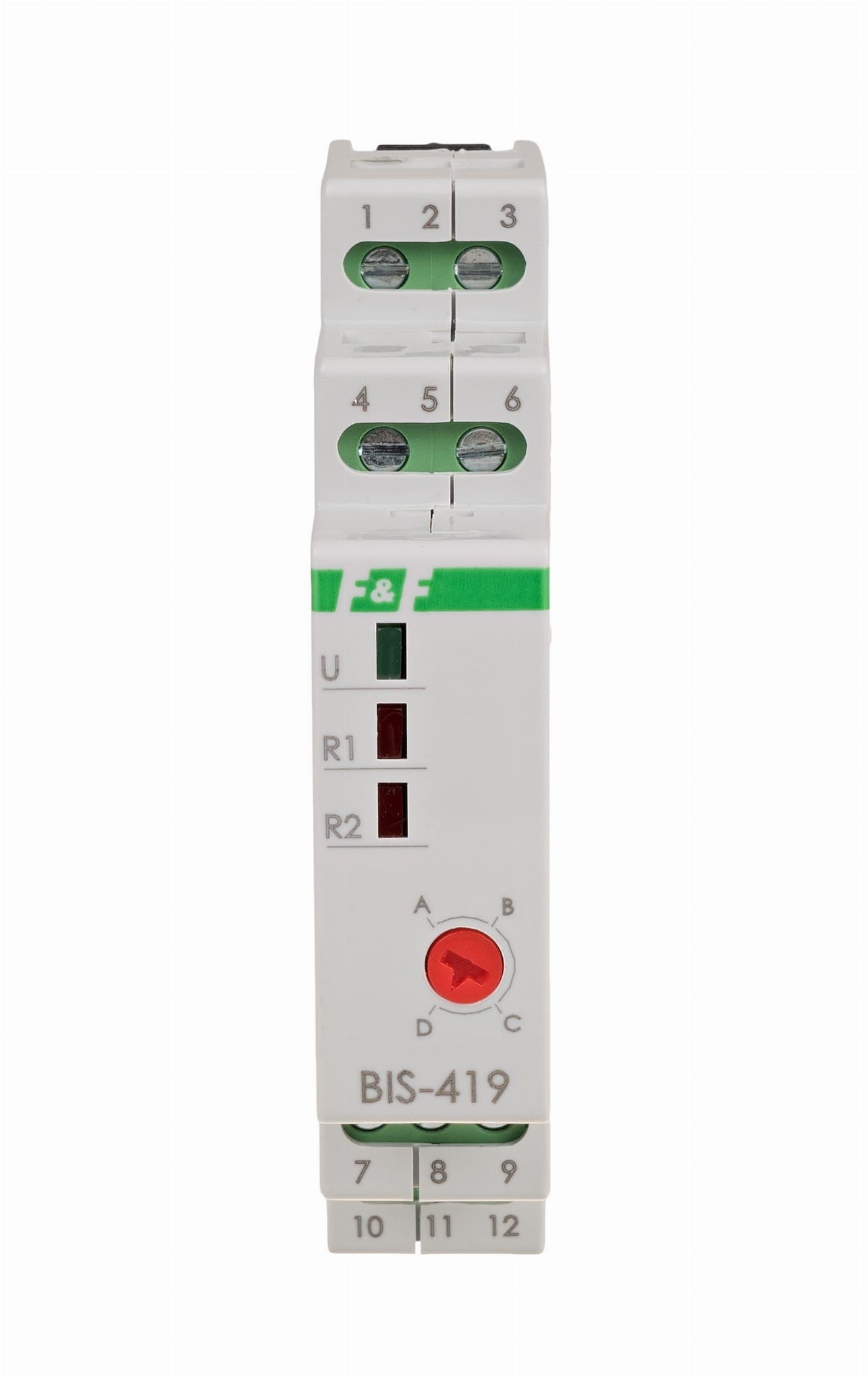

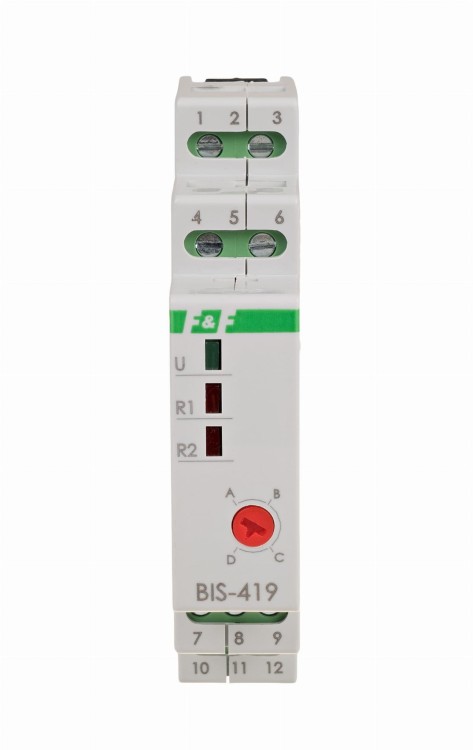

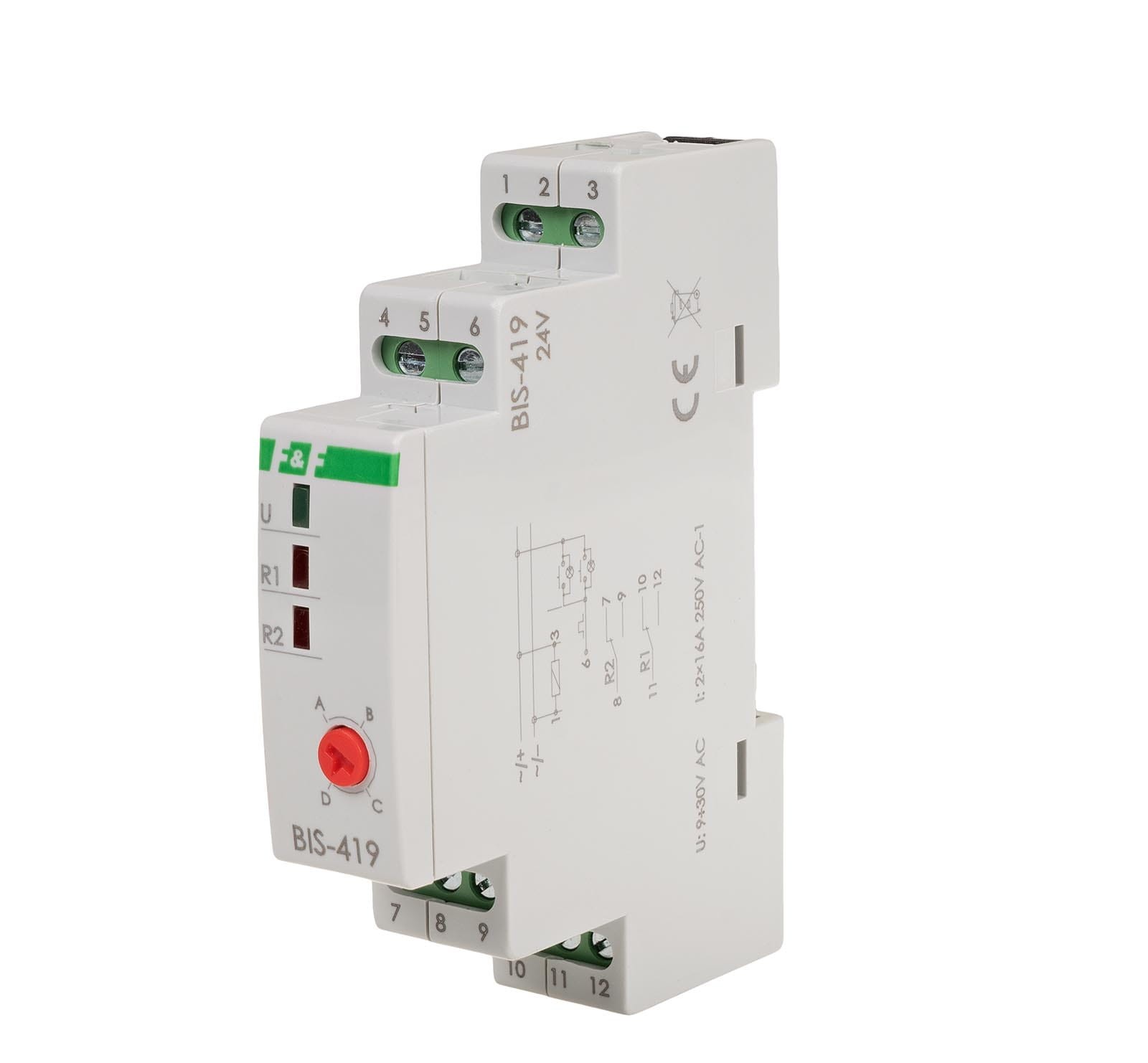

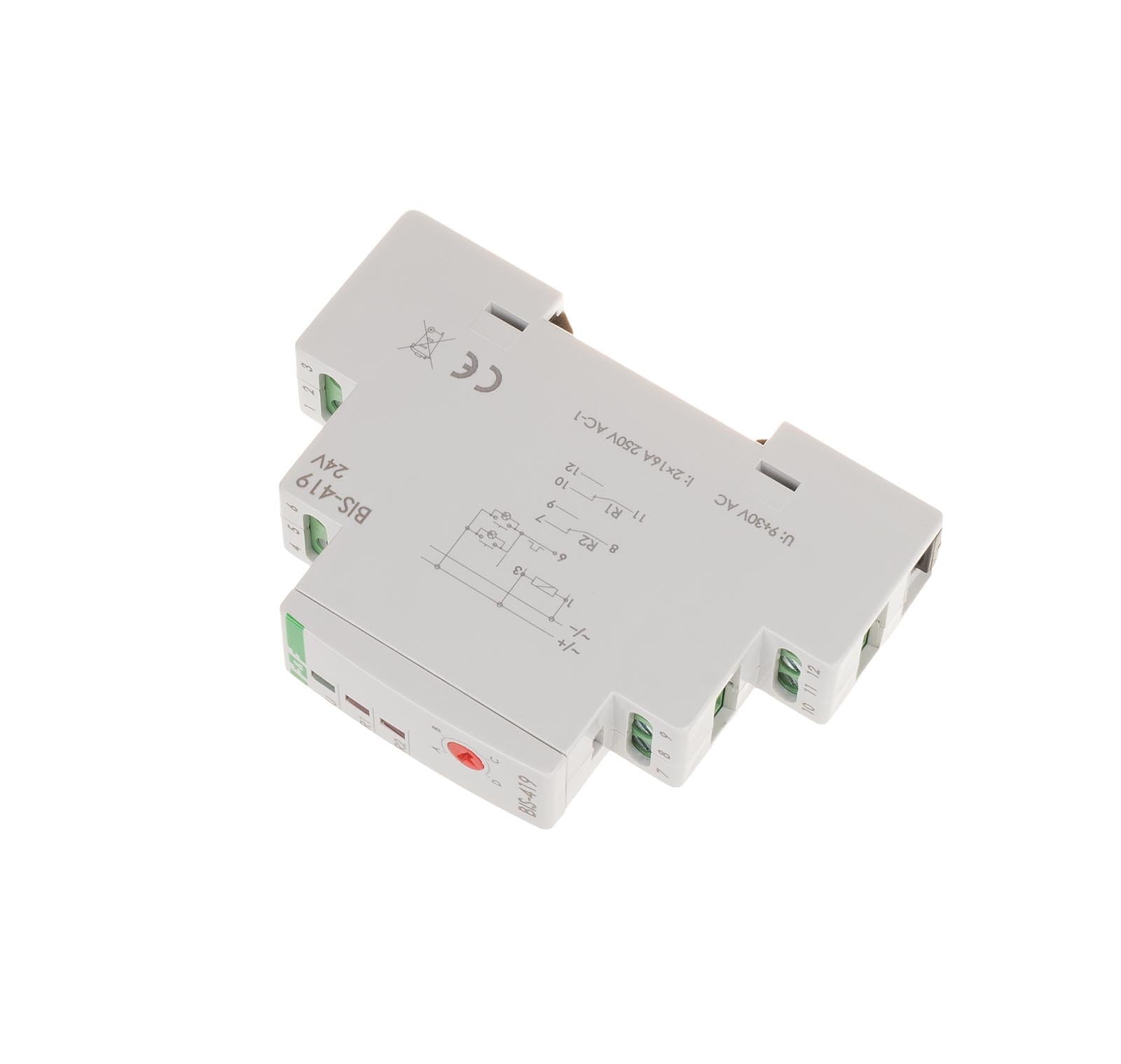

Przekaźnik Bistabilny Sekwencyjny BIS-419-24V F&F

4-Funkcyjny, Dwa Obwody Sterowania, Montaż DIN

BIS-419-24V to elektroniczny przekaźnik bistabilny (impulsowy) firmy F&F. Jest to rozbudowane urządzenie przeznaczone do sterowania dwoma niezależnymi obwodami (np. dwoma sekcjami oświetlenia) z wielu różnych punktów, za pomocą równolegle podłączonych przycisków monostabilnych (dzwonkowych). Działanie jest sekwencyjne i zależne od wybranej funkcji.

Podstawowe Parametry Techniczne

Funkcjonalność Sekwencyjna (4 Programy Pracy)

Przekaźnik umożliwia wybór jednej z czterech funkcji (programów) pracy. Sekwencja pracy odnosi się do przełączania stanów dwóch wyjść (R1 i R2) przy każdym kolejnym impulsie z przycisku sterującego. Sekwencja 0 oznacza oba styki otwarte (wyłączone).

Sekwencje Pracy (A, B, C, D)

• Funkcja A i C (Standardowa Sekwencja):
  • Kolejne impulsy przycisku powtarzają sekwencję: 0 → R1 zał. → R1 i R2 zał. → R2 zał. → (powrót do 0)
• Funkcja B i D (Z dodatkowym sterowaniem czasowym):
  • Podstawowa sekwencja przełączenia (R1 → R1+R2 → R2) jest realizowana przy krótkich impulsach (< 5 s).
  • Naciśnięcie przycisku po czasie dłuższym niż 5 sekund powoduje rozłączenie obu styków (sekwencja 0).
  • Długie naciśnięcie przycisku (bez względu na aktualny stan) powoduje rozłączenie obu styków (sekwencja 0).
  • Funkcja B i D dodatkowo posiada pamięć stanu (tylko dla ostatniego stanu przed wyłączeniem sekwencją 0, nie dotyczy zaniku zasilania). Ponowne naciśnięcie przywraca ten stan.

Przekaźnik BIS-419 jest stosowany w instalacjach, gdzie wymagane jest sterowanie kilkoma obwodami oświetlenia za pomocą jednego przycisku, np. w systemach typu "świecznik".
