Przekaźnik bistabilny 230V 1R+1Z, montaż na szynie DIN BIS-411-1R1Z F&F

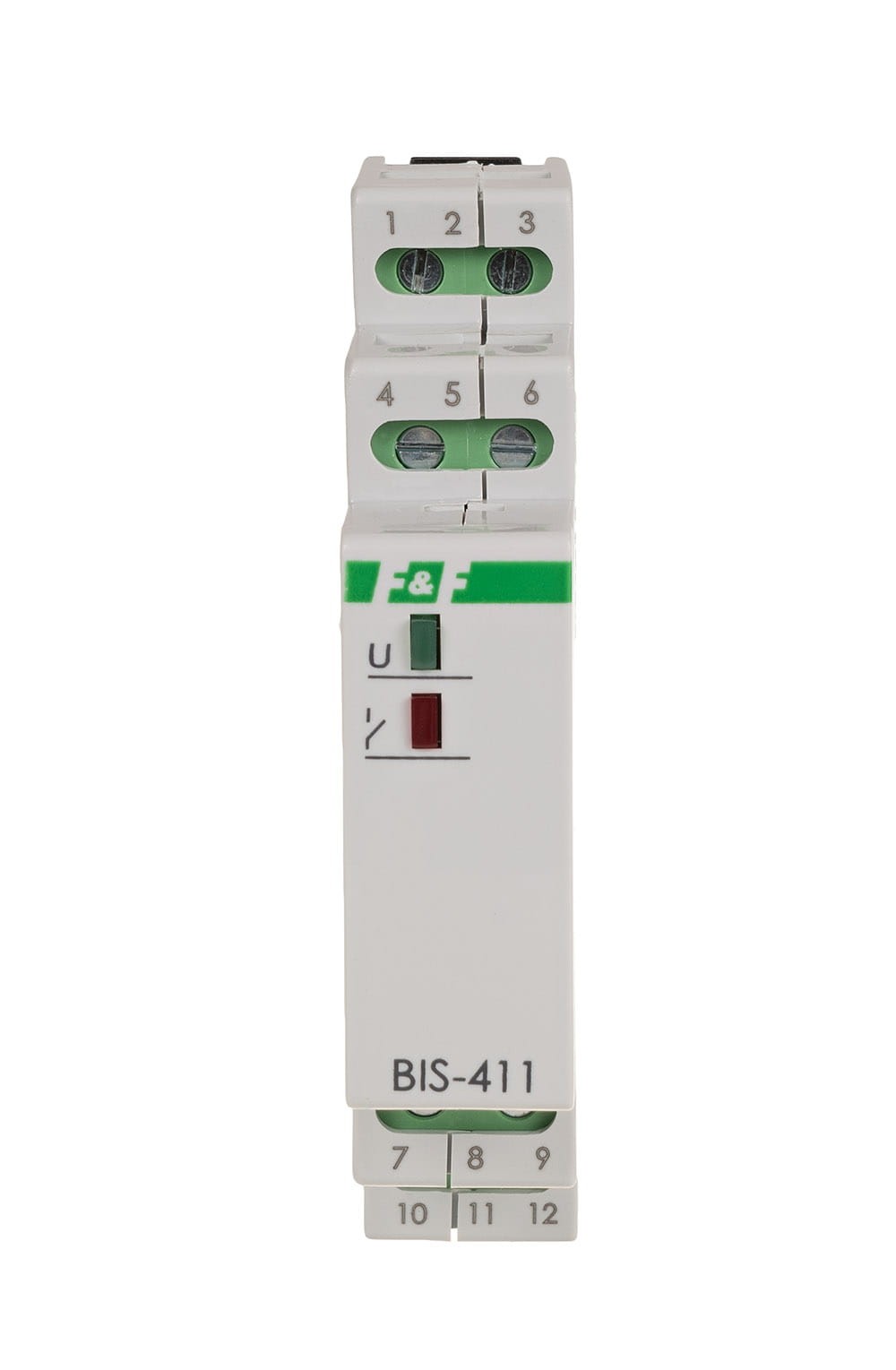

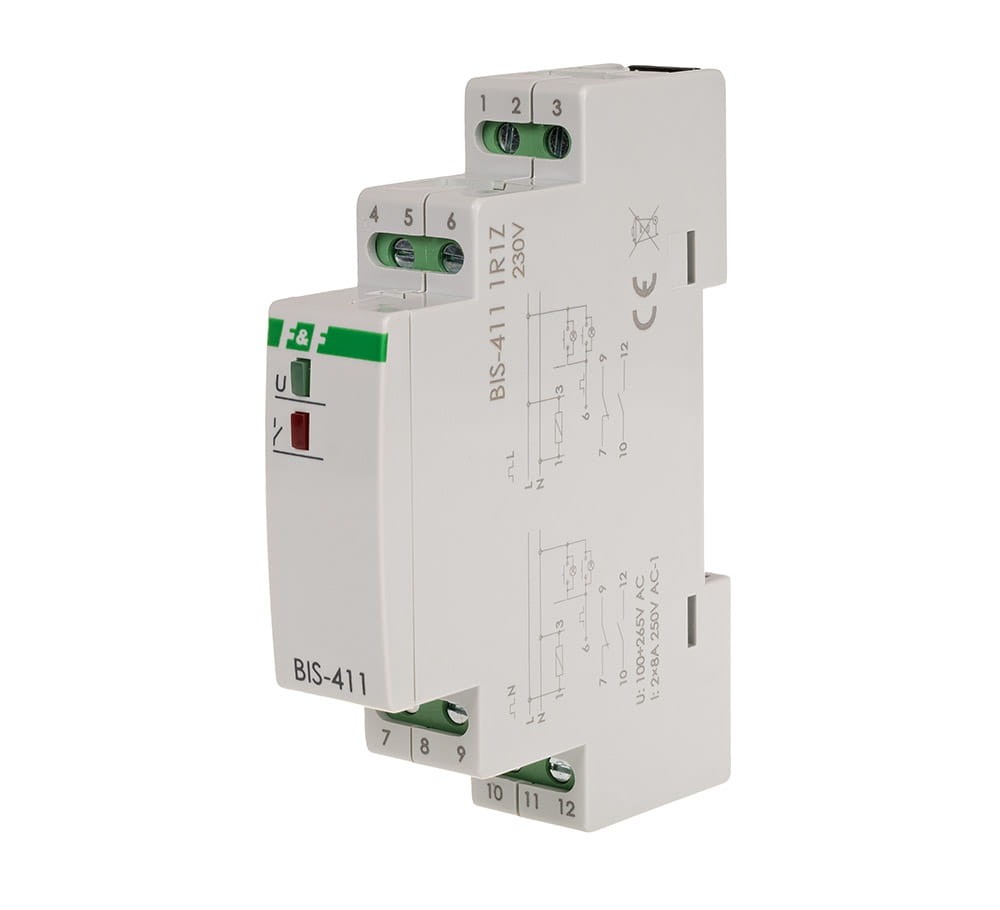

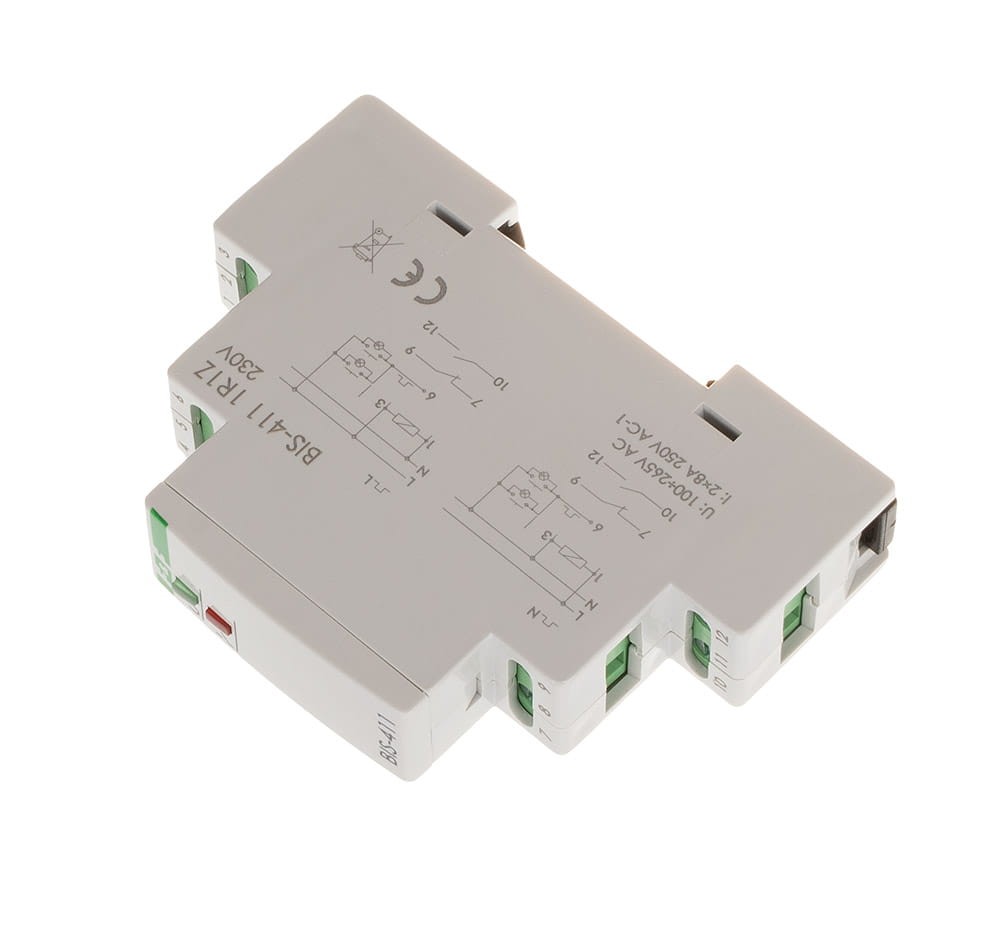

BIS-411-1R1Z to elektroniczny przekaźnik bistabilny (impulsowy) firmy F&F, zaprojektowany do montażu na szynie TH-35 (DIN). Umożliwia załączanie i wyłączanie obwodów elektrycznych (np. oświetlenia) z wielu różnych punktów za pomocą równolegle połączonych przycisków chwilowych (dzwonkowych), zastępując tradycyjną instalację schodową i krzyżową.

Zasada Działania

Działanie przekaźnika bistabilnego (impulsowego) opiera się na prostym sterowaniu za pomocą krótkich impulsów prądu:

• Włączenie: Załączenie obwodu (zmiana stanu styku) następuje po podaniu impulsu prądu (naciśnięciu przycisku chwilowego).
• Wyłączenie: Wyłączenie obwodu (powrót do stanu początkowego) następuje po podaniu kolejnego impulsu.

Model BIS-411-1R1Z posiada dwa niezależne styki robocze: jeden styk zwierny (1R / NO) i jeden styk rozwierny (1Z / NC), co pozwala na sterowanie różnymi typami obwodów jednocześnie.

Kluczowe Cechy

• Brak Pamięci Stanu: Przekaźnik nie posiada „pamięci” pozycji styku. W przypadku zaniku i ponownego powrotu napięcia zasilania, styk przekaźnika zostanie zawsze ustawiony w stan wyłączenia. Zapobiega to samoczynnemu załączeniu odbiorników po długotrwałym zaniku napięcia (np. prąd zawsze wróci do wyłączonego oświetlenia).
• Współpraca z Przyciskami Podświetlanymi: Może współpracować z przyciskami chwilowymi z podświetleniem (sumaryczny prąd podświetlenia $\Sigma I < 5 \text{ mA}$).
• Montaż Modułowy: Zajmuje tylko 1 moduł (18 mm) na szynie DIN.
• Konfiguracja Styków: Dwa separowane styki: 1 × NO (normalnie otwarty) i 1 × NC (normalnie zamknięty).

Dane Techniczne BIS-411-1R1Z
