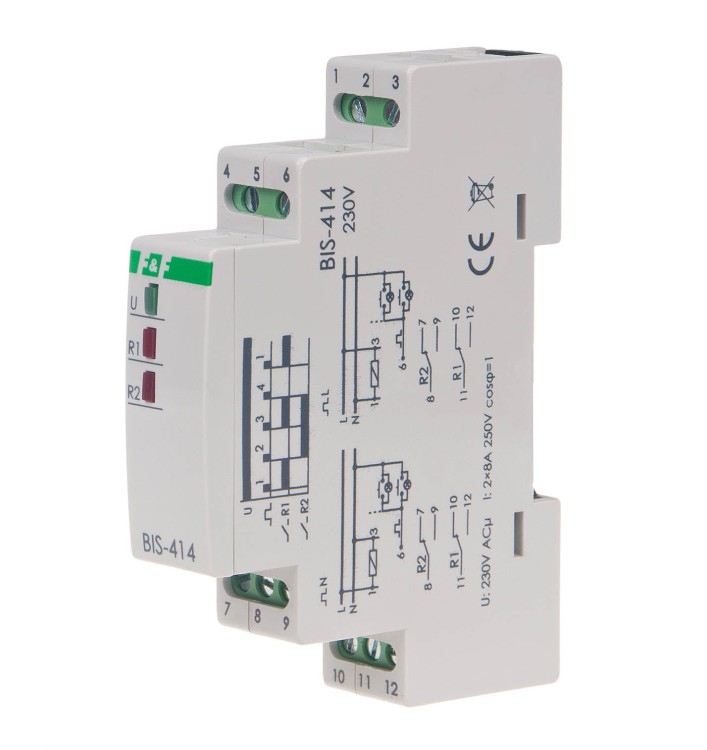

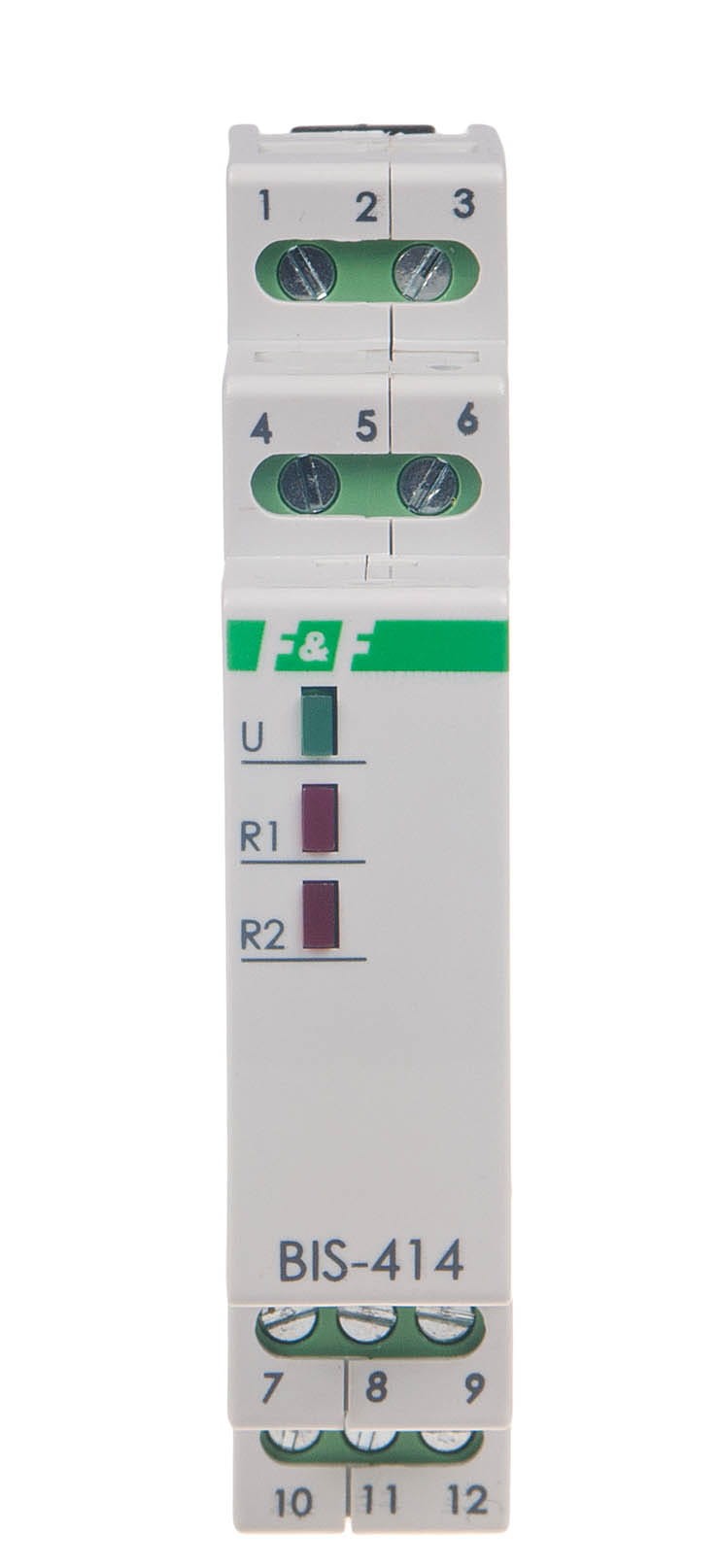

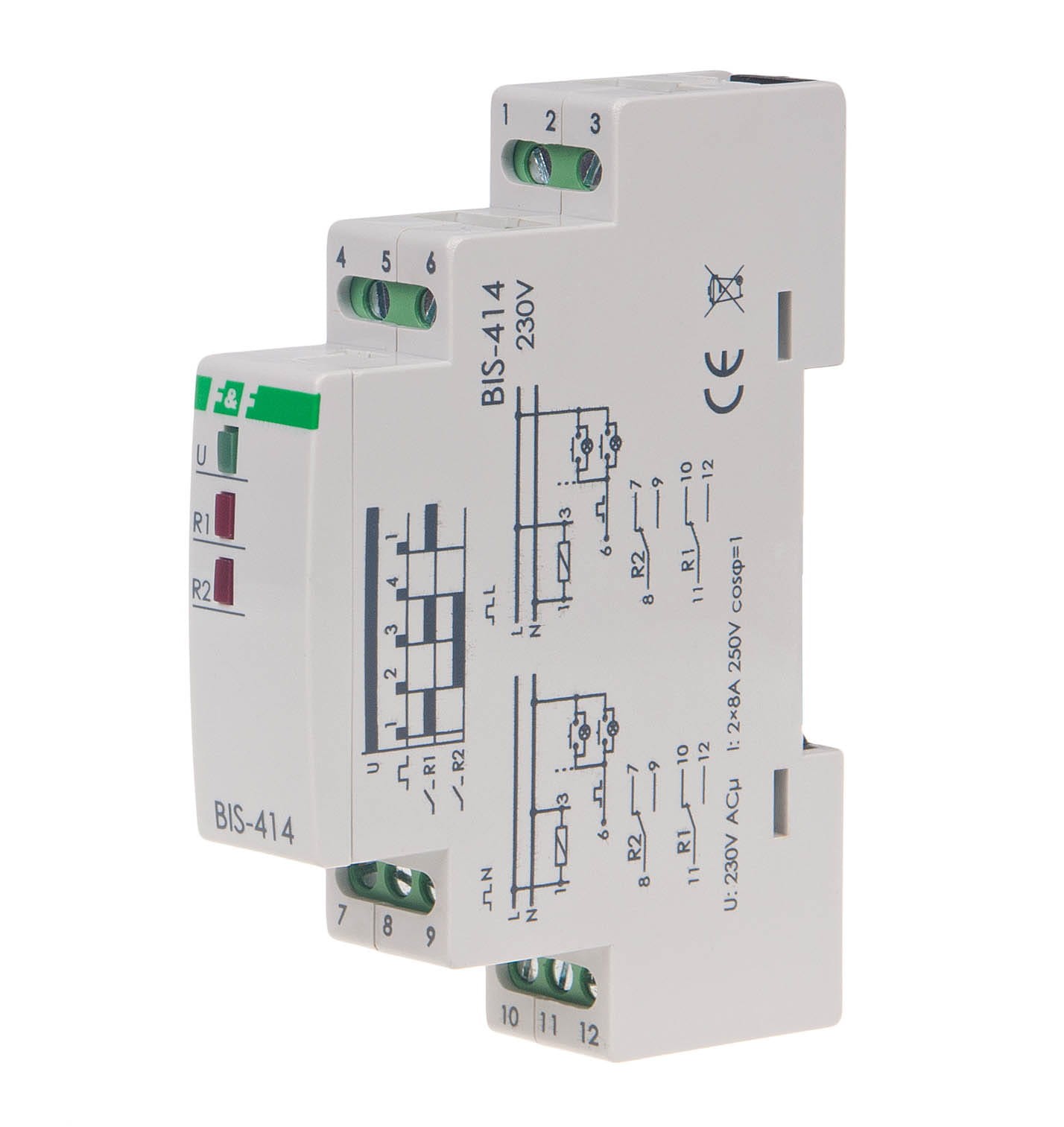

Przekaźnik Bistabilny, Sekwencyjny, na Szynę DIN BIS-414 F&F

BIS-414 to elektroniczny przekaźnik bistabilny (impulsowy) sekwencyjny, montowany na szynę DIN. Umożliwia załączanie i wyłączanie dwóch oddzielnych obwodów (zwanych często funkcją świecznikową) z wielu punktów za pomocą połączonych równolegle przycisków sterujących (dzwonkowych).

Kluczowe Cechy i Funkcjonalność

• Funkcja: Sekwencyjny (Świecznikowy) – Przekaźnik posiada 2 oddzielne wyjścia (R1 i R2). Stan wyjść zmienia się w określonej sekwencji po każdym kolejnym impulsie z przycisku sterującego.
• Sekwencja Załączania (0-1-2-3):
  1. 0 - Wyłączone obie sekcje (R1 i R2).
  2. 1 - Włączona tylko sekcja R1.
  3. 2 - Włączona tylko sekcja R2.
  4. 3 - Włączone obie sekcje (R1 i R2).

  Sekwencja powtarza się cyklicznie.

• Sterowanie: Lokalnie, za pomocą równolegle połączonych przycisków chwilowych (dzwonkowych).
• Współpraca: Może współpracować z przyciskami podświetlanymi (przy czym należy zwrócić uwagę na maksymalny prąd przycisków sterujących, aby uniknąć samoistnego załączania).
• Brak Pamięci Stanu: Po zaniku napięcia zasilania i jego powrocie, styki przekaźnika zostają zresetowane do stanu wyłączenia (0). Zapobiega to samoczynnemu załączeniu odbiorników bez nadzoru.

Dane Techniczne

• Napięcie Zasilania: 165 ÷ 265 V AC
• Maksymalny Prąd Obciążenia (AC-1): 2 x 16 A (dwa separowane styki NO/NC – normalnie otwarty/normalnie zamknięty).
• Element Wykonawczy: Przekaźnik (podstawowy model BIS-414 NIE jest przystosowany do dużych prądów udarowych, np. LED, ale jest dostępna wersja BIS-414i lub BIS-414-LED).
• Ilość Kanałów: 2 (R1, R2).
• Opóźnienie Zadziałania: 0,1 ÷ 0,2 s.
• Pobór Mocy: 0,7 W.
• Montaż: Szyna 35 mm (TH-35 / DIN).
• Wymiary: 1 moduł (szerokość 18 mm).

Przekaźnik BIS-414 jest idealny do realizacji funkcji „światła świecznikowego” (załączanie jednej lub dwóch sekcji żyrandola jednym przyciskiem) w pomieszczeniach, gdzie sterowanie ma być możliwe z wielu miejsc, bez konieczności prowadzenia skomplikowanej instalacji krzyżowej i schodowej.
