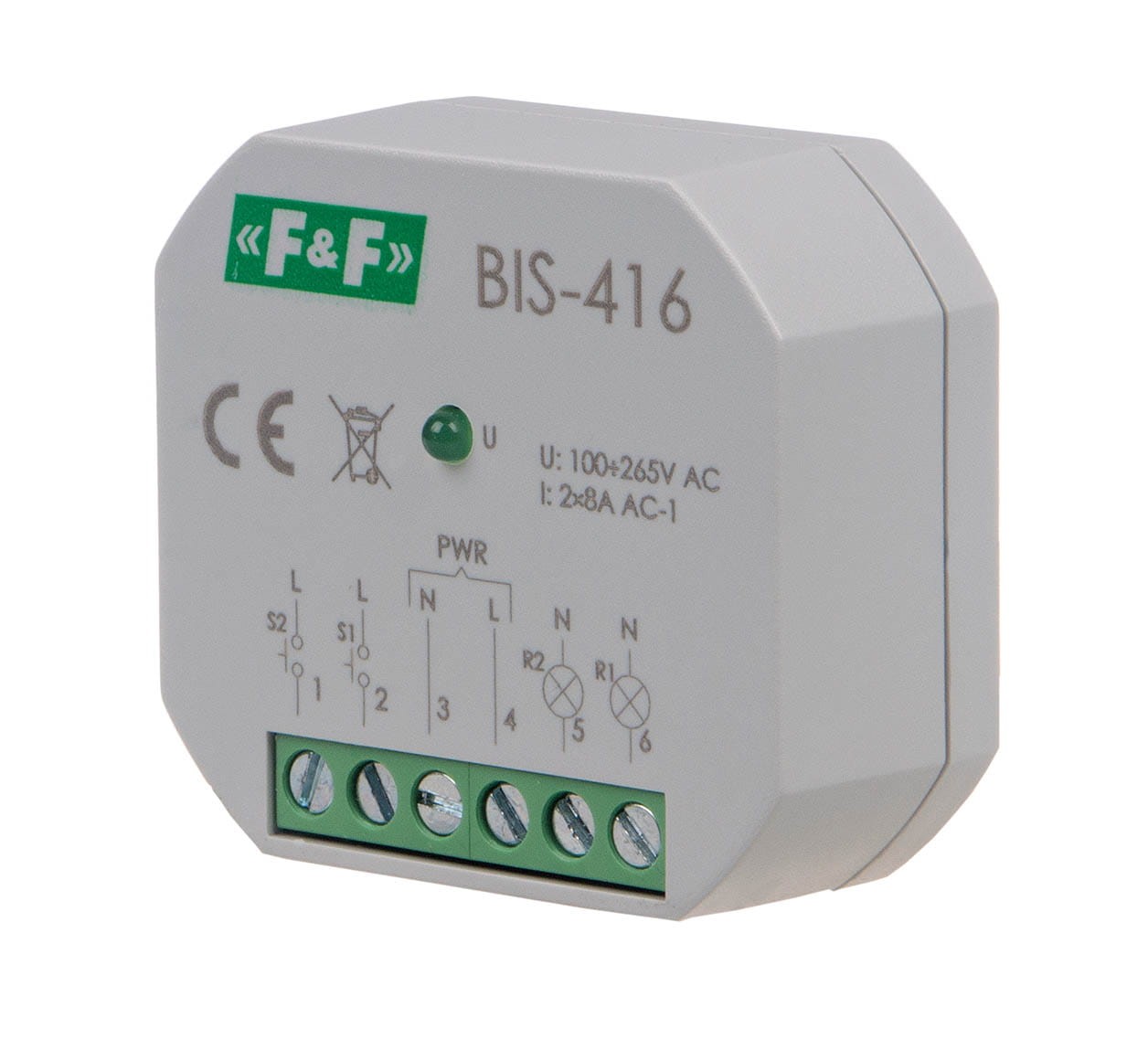

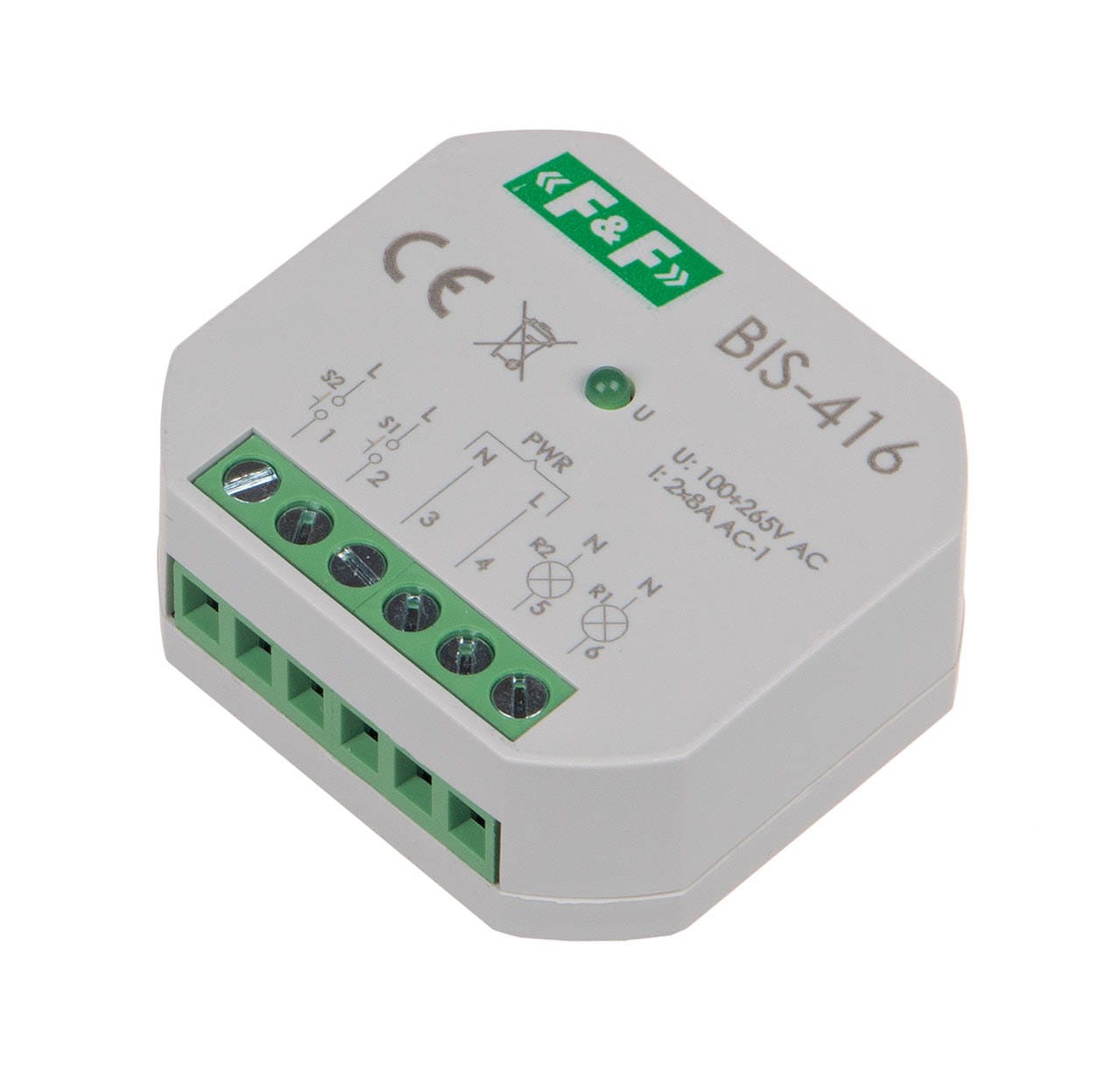

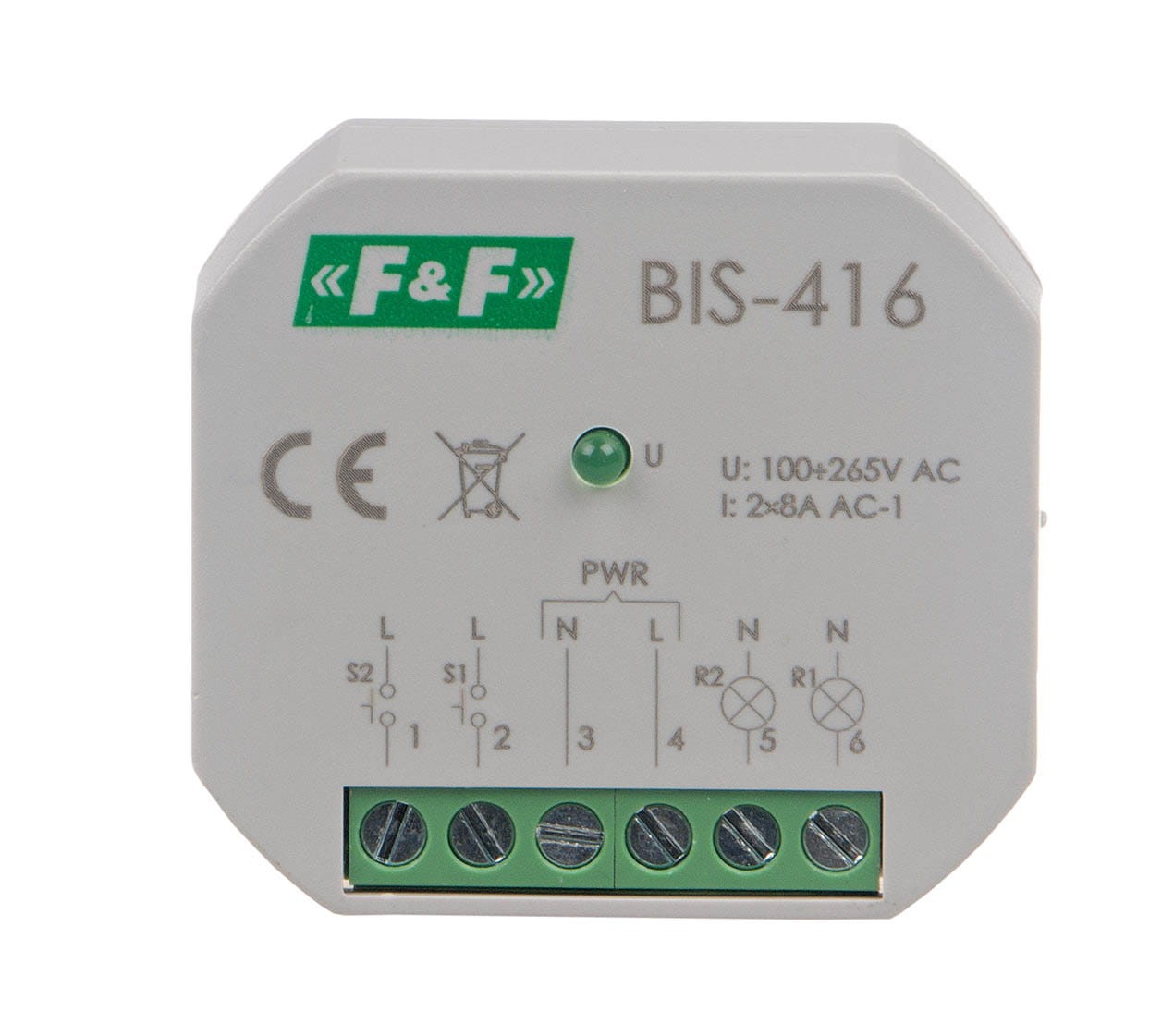

Przekaźnik Bistabilny BIS-416 F&F

Podtynkowy, Dwukanałowy, Z Dwoma Niezależnymi Obwodami Sterowania

BIS-416 to elektroniczny przekaźnik bistabilny (impulsowy) firmy F&F, zaprojektowany do montażu w puszce podtynkowej. Umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z wielu różnych punktów za pomocą równolegle połączonych przycisków chwilowych (dzwonkowych). Jego kluczową cechą jest dwukanałowa budowa.

Podstawowe Funkcje i Działanie

• Dwukanałowość: Przekaźnik posiada dwa niezależnie sterowane kanały (sekcje załączające), co pozwala na sterowanie dwoma oddzielnymi obwodami (np. dwie różne gałęzie oświetlenia).
• Sterowanie: Odbywa się za pomocą dwóch oddzielnych wejść sygnałowych:
  • Impuls na wejściu S1 steruje wyjściem R1.
  • Impuls na wejściu S2 steruje wyjściem R2.
• Zasada działania: Załączenie odbiornika następuje po impulsiem prądu (naciśnięciu przycisku chwilowego). Po następnym impulsie następuje wyłączenie odbiornika.
• Brak Pamięci Stanu: W przypadku zaniku napięcia zasilania i jego powrotu, styk przekaźnika zawsze zostanie ustawiony w stan wyłączenia. Zapobiega to samoczynnemu, niekontrolowanemu załączeniu odbiorników po długotrwałym braku prądu.
• Współpraca z Przyciskami: Może współpracować z przyciskami podświetlanymi (należy uwzględnić limit maksymalnego prądu podświetlenia).
