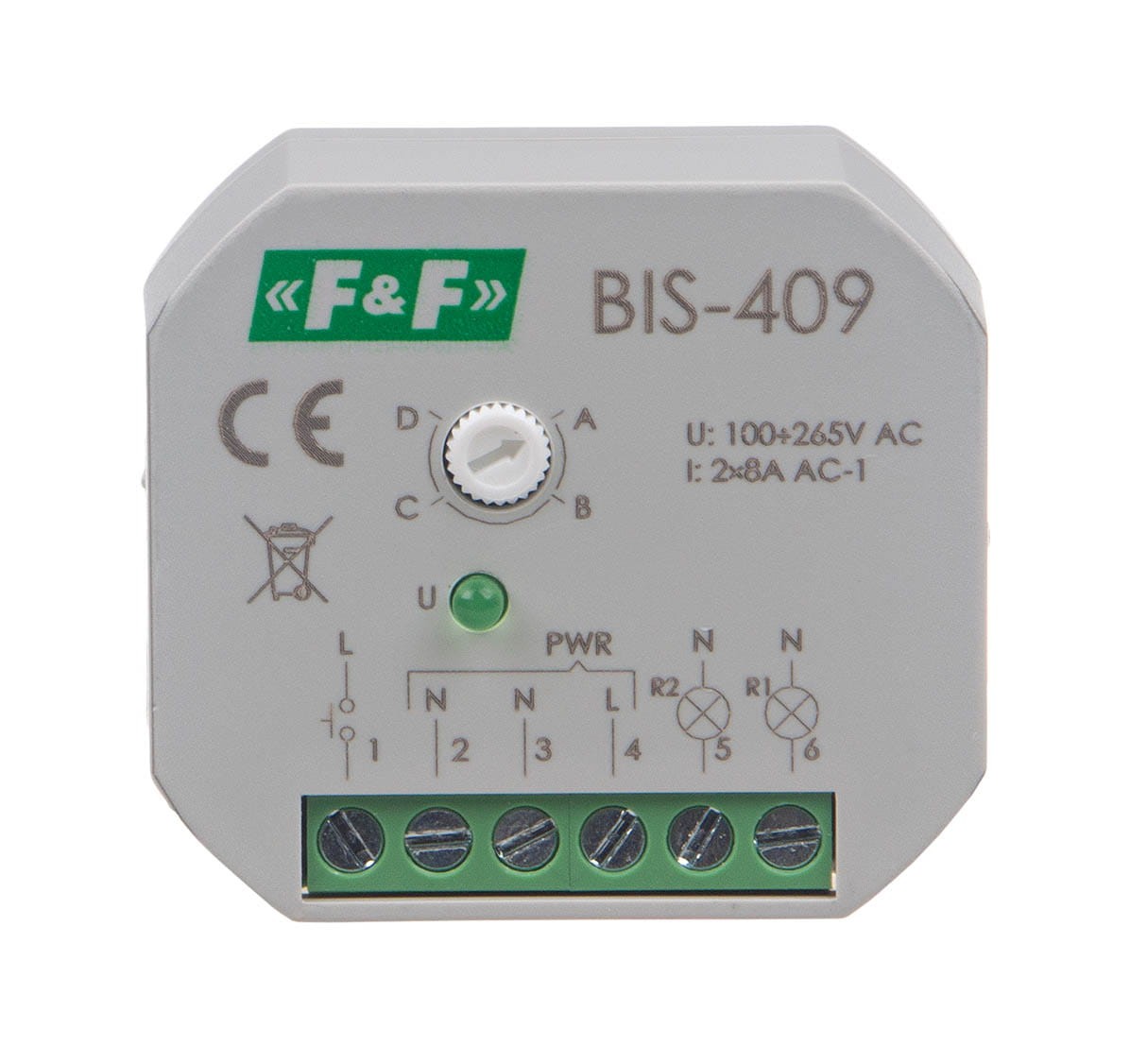

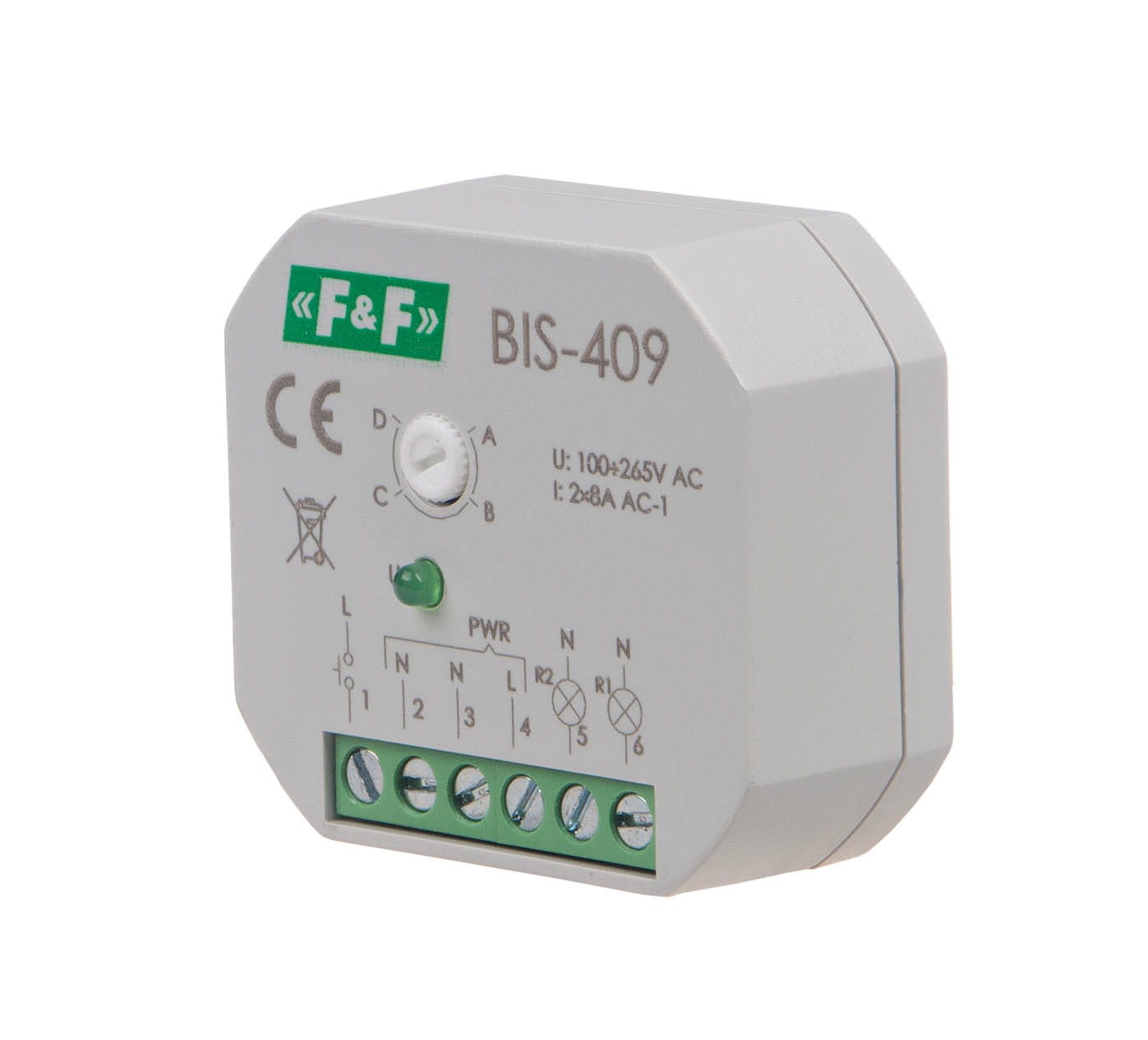

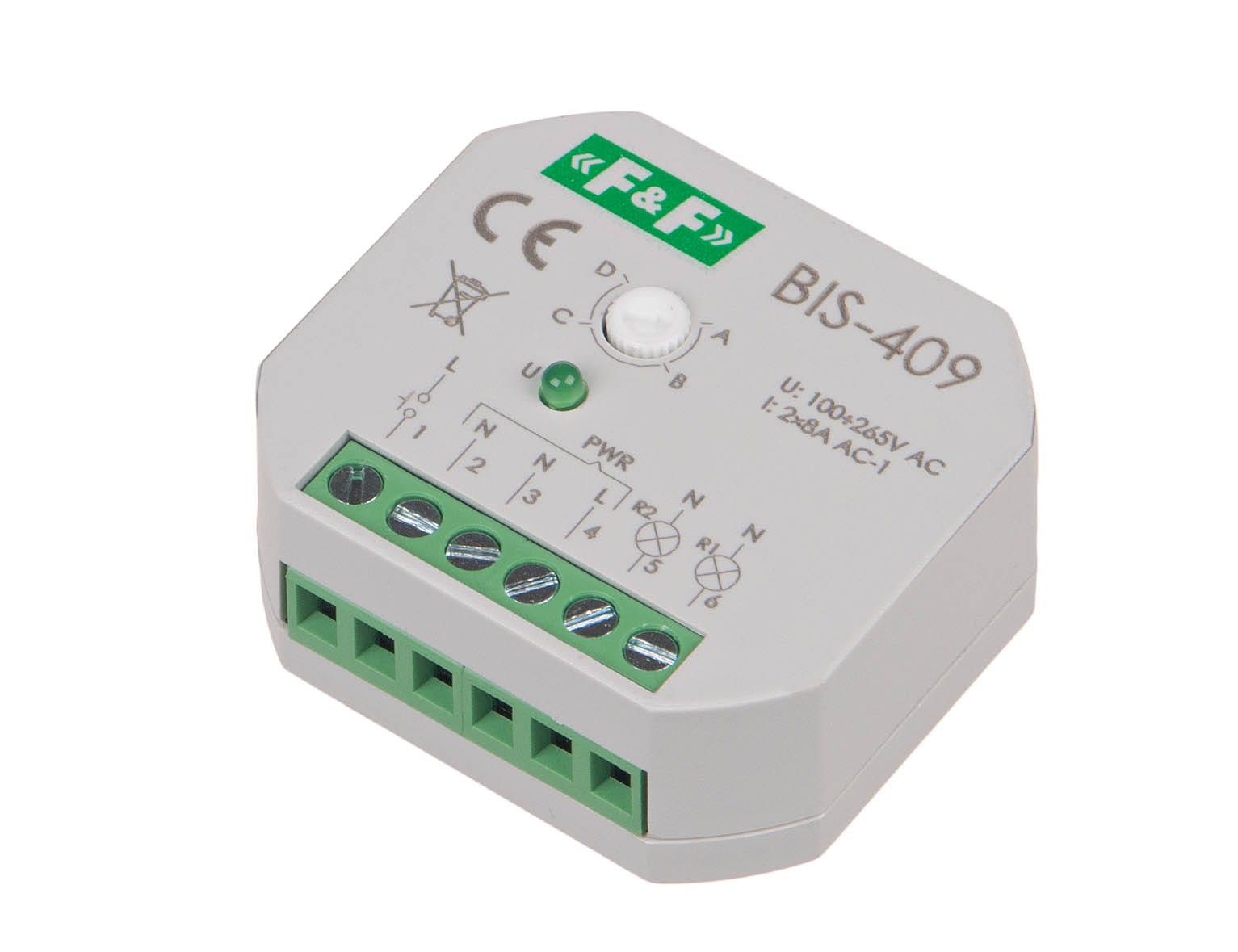

Przekaźnik Bistabilny BIS-409 F&F

4-Funkcyjny, Sekwencyjny, Dwa Obwody Sterowania, Montaż Podtynkowy

BIS-409 to elektroniczny przekaźnik bistabilny firmy F&F o unikalnej, czterofunkcyjnej, sekwencyjnej zasadzie działania. Jest idealny do instalacji, w których z jednego przycisku (lub wielu połączonych równolegle) chce się sterować dwoma niezależnymi obwodami oświetlenia (działanie typu "świecznikowego"), umożliwiając przełączanie pomiędzy różnymi stanami oświetlenia. Przeznaczony jest do montażu podtynkowego w puszce Ø60 mm.

Funkcjonalność Sekwencyjna (4-funkcyjna)

Przekaźnik BIS-409 dysponuje dwoma niezależnymi wyjściami (R1 i R2) i oferuje sekwencyjne przełączanie stanów za pomocą krótkich impulsów sterujących. Dostępne sekwencje przełączeń (stany) to:

1. Krok 0: R1 WYŁĄCZONY, R2 WYŁĄCZONY (Oświetlenie całkowicie wyłączone)
2. Krok 1: R1 WŁĄCZONY, R2 WYŁĄCZONY (Załączona Sekcja 1)
3. Krok 2: R1 WYŁĄCZONY, R2 WŁĄCZONY (Załączona Sekcja 2)
4. Krok 3: R1 WŁĄCZONY, R2 WŁĄCZONY (Załączone Obie Sekcje)

Krótkie naciśnięcia przycisku sterującego przełączają przekaźnik pomiędzy tymi stanami w ustalonej kolejności (np. 0 → 1 → 2 → 3 → 0...).

Cechy Dodatkowe

• Podwójne Obciążenie: Posiada dwa oddzielne styki NO (Normalnie Otwarte), z których każdy może obsłużyć prąd do 8 A (łącznie do 16 A przy niezależnych obwodach).
• Współpraca z Przyciskami Podświetlanymi: W przeciwieństwie do niektórych przekaźników bistabilnych, model BIS-409 może współpracować z łącznikami chwilowymi (dzwonkowymi) wyposażonymi w podświetlenie.
• Montaż Dyskretny: Małe wymiary (Ø54 mm, wysokość 20 mm) pozwalają na łatwy montaż w standardowej puszce instalacyjnej Ø60 mm.
• Brak Pamięci Stanu: Po zaniku i powrocie zasilania, stan przekaźnika jest resetowany (wyłączenie obu styków, Krok 0), co zapobiega niekontrolowanemu załączeniu oświetlenia.

Specyfikacja Techniczna BIS-409
