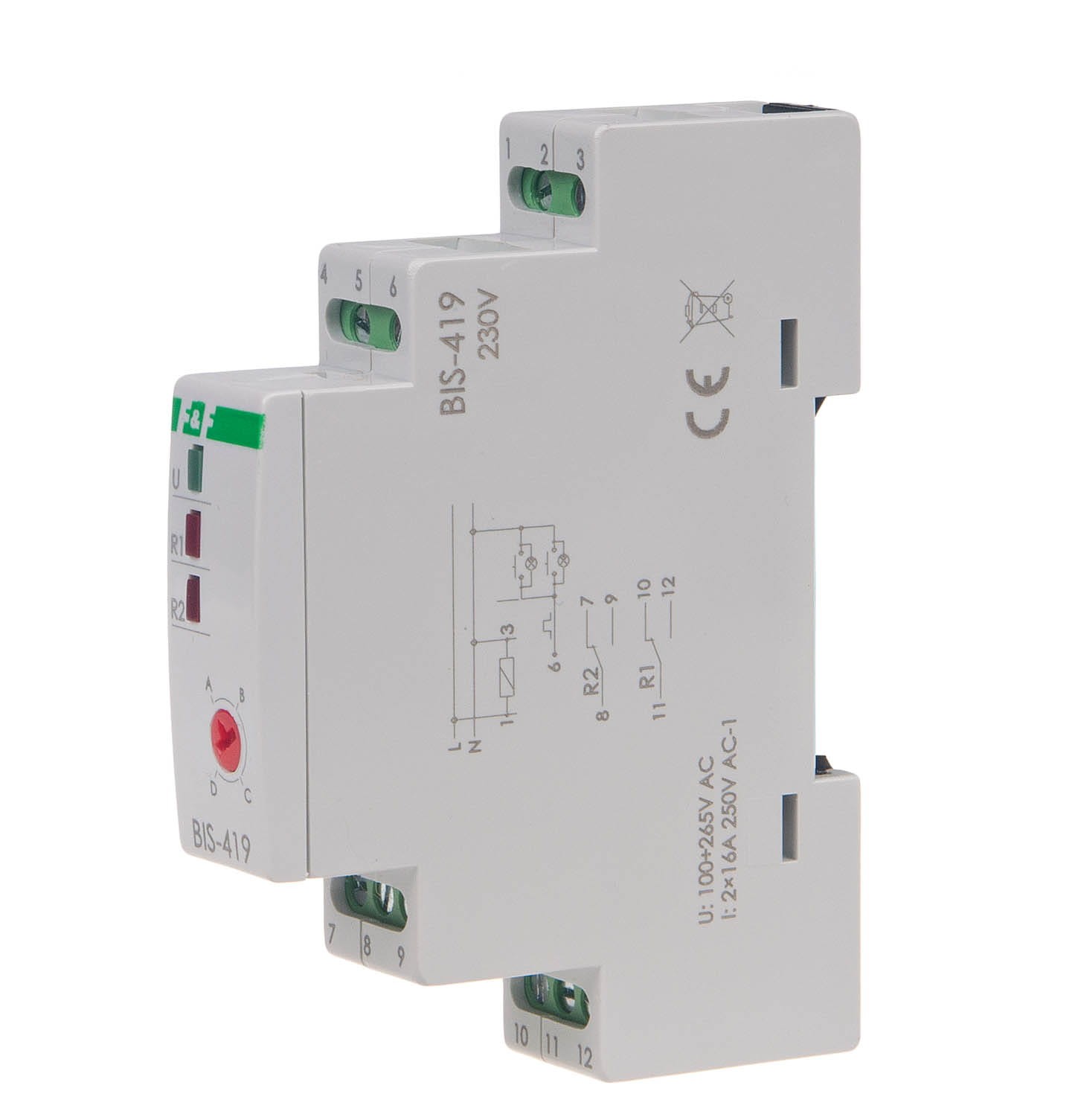

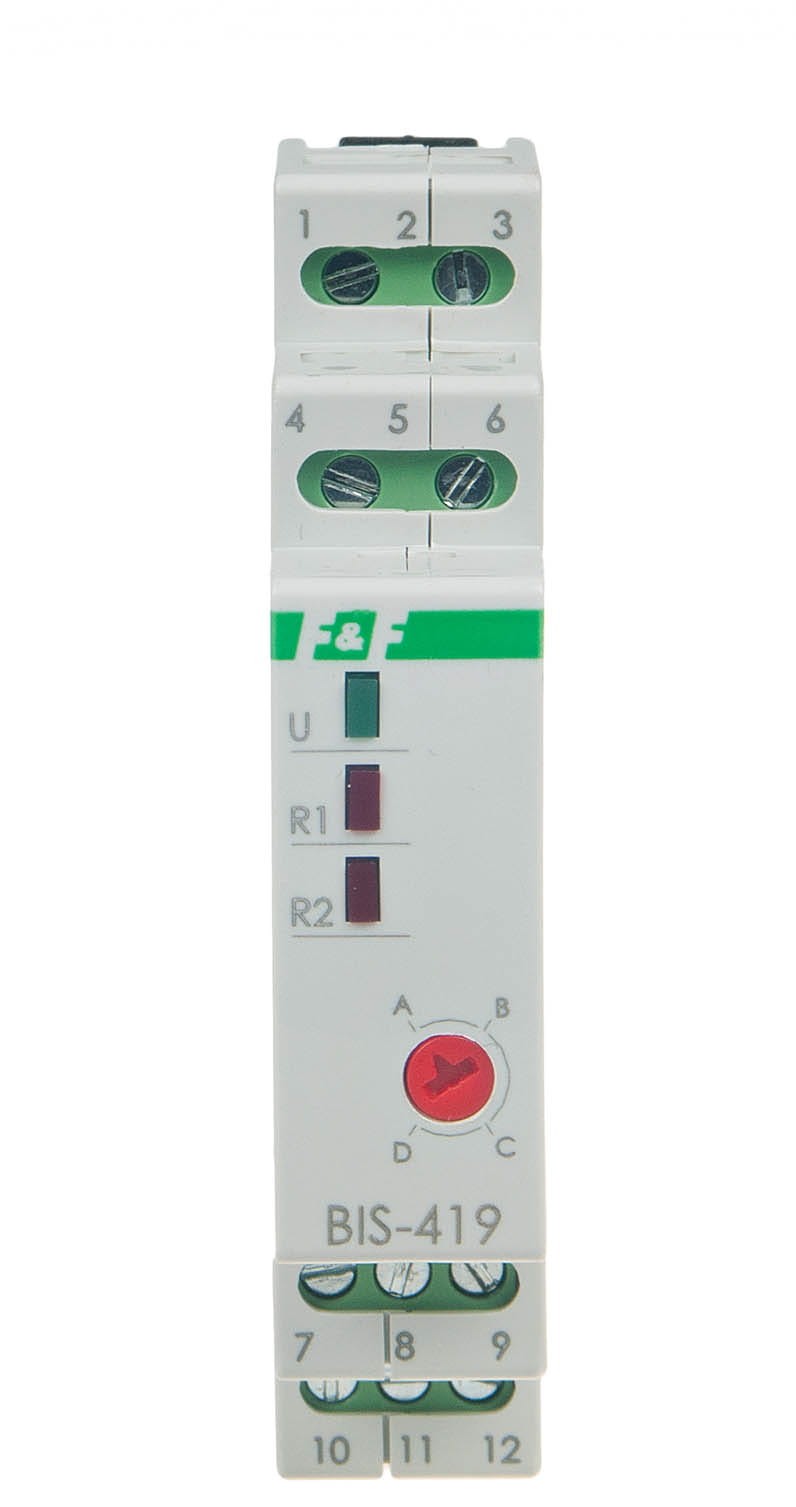

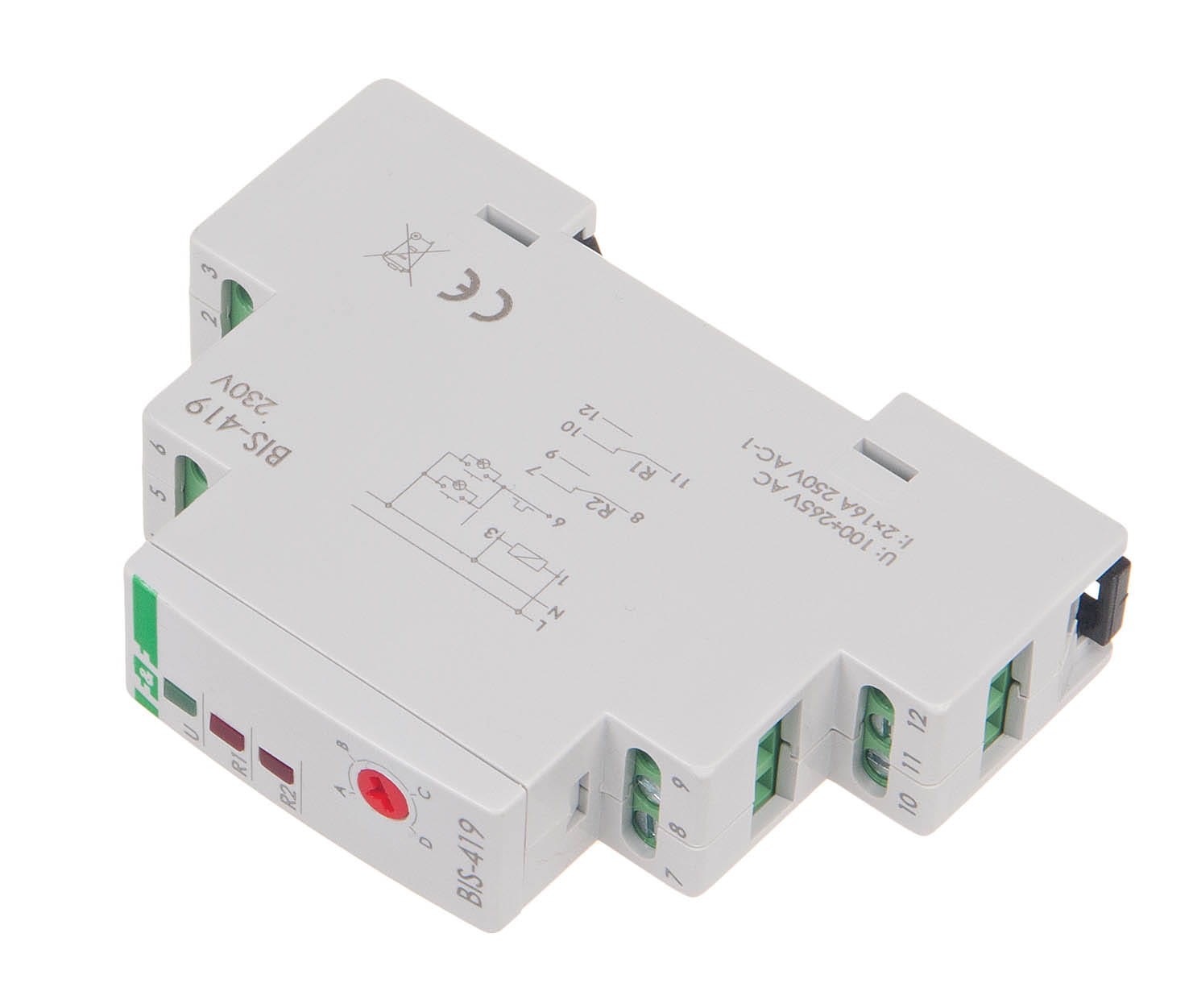

Przekaźnik bistabilny, sekwencyjny BIS-419 F&F

4-funkcyjny, 2-kanałowy przekaźnik impulsowy na szynę DIN

BIS-419 to elektroniczny przekaźnik bistabilny (impulsowy) sekwencyjny produkcji F&F. Urządzenie to służy do sterowania oświetleniem (lub innymi odbiornikami) z wielu różnych punktów za pomocą przycisków monostabilnych (dzwonkowych) połączonych równolegle. Jest to model o podwójnej funkcjonalności, pozwalający na sekwencyjne sterowanie dwoma niezależnymi obwodami (R1 i R2).

Główne Cechy i Funkcjonalność

Przekaźnik BIS-419 zajmuje 1 moduł na szynie DIN, co jest zaletą przy montażu w rozdzielnicach. Kluczową cechą jest jego zdolność do realizacji sekwencyjnego przełączania stanów oraz możliwość wyboru jednej z czterech funkcji sterowania.

• Montaż: Modułowy, na szynę 35 mm (DIN).
• Liczba Kanałów/Styków: 2 oddzielne wyjścia (R1 i R2), konfiguracja styków: 2 × NO (normalnie otwarte).
• Maksymalne Obciążenie: 2 × 16 A (AC-1).
• Sterowanie: Z przycisków monostabilnych, współpracuje z przyciskami podświetlanymi.
• Funkcjonalność: Sekwencyjny, z możliwością wyboru jednej z 4 funkcji przełączania stanów (sekwencji). Sekwencje obejmują kombinacje włącz/wyłącz obu obwodów (np. 0 → R1 → R2 → R1+R2 → 0).
• Zasilanie (wersja podstawowa): 165 ÷ 265 V AC (dostępna jest również wersja BIS-419-24V na napięcie 9 ÷ 30 V AC/DC).
• Pamięć Stanu: Standardowy model nie posiada pamięci stanu po zaniku zasilania (resetuje się do sekwencji 0 - wyłączone).

Cztery Funkcje Sekwencyjne (Przykładowa Sekwencja)

W zależności od ustawionej funkcji (A, B, C, D – szczegółowe sekwencje należy sprawdzić w instrukcji), przekaźnik reaguje inaczej na kolejne impulsy sterujące:

Typowa sekwencja przełączania (np. Funkcja A):

1. Impuls 1: R1 ON (obwód 1 załączony), R2 OFF
2. Impuls 2: R2 ON (obwód 2 załączony), R1 OFF
3. Impuls 3: R1 ON i R2 ON (oba obwody załączone)
4. Impuls 4: R1 OFF i R2 OFF (oba obwody wyłączone – powrót do stanu 0)

Dane Techniczne (dla BIS-419 230 V)
