Przekaźnik Analogowy z Wejściem Prądowym MAX-PA-01I F&F

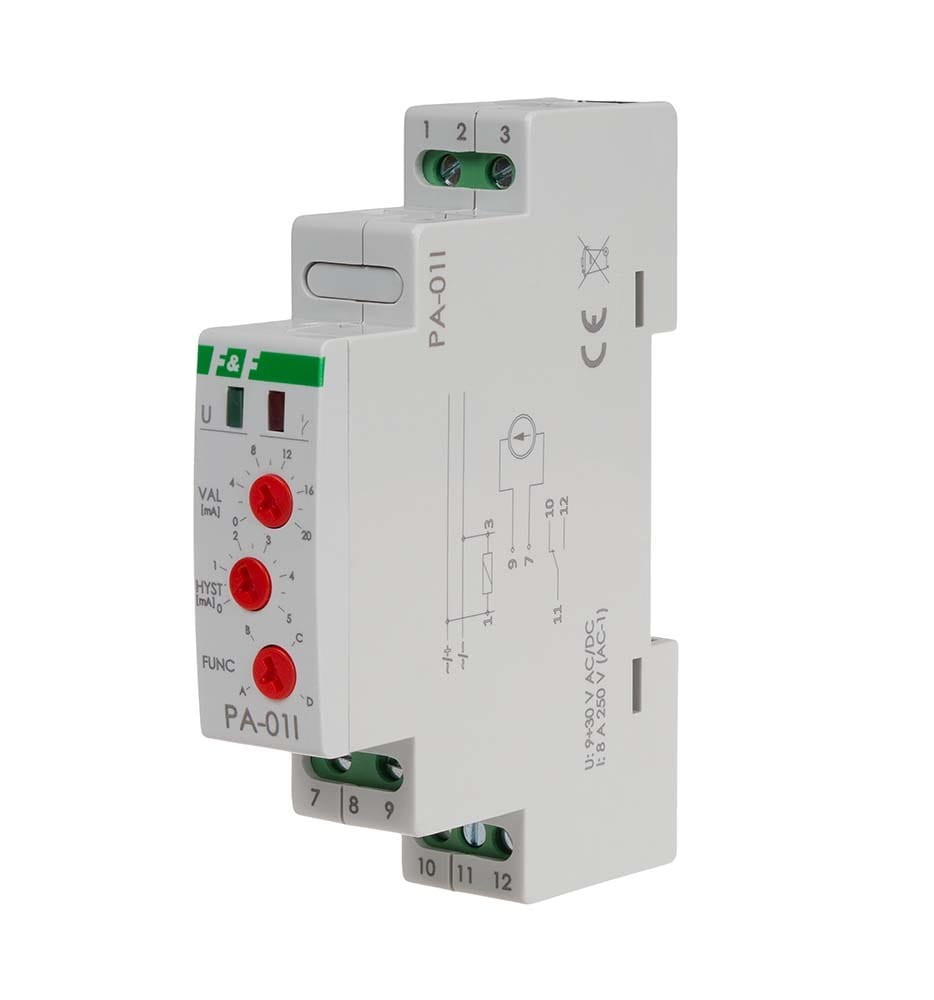

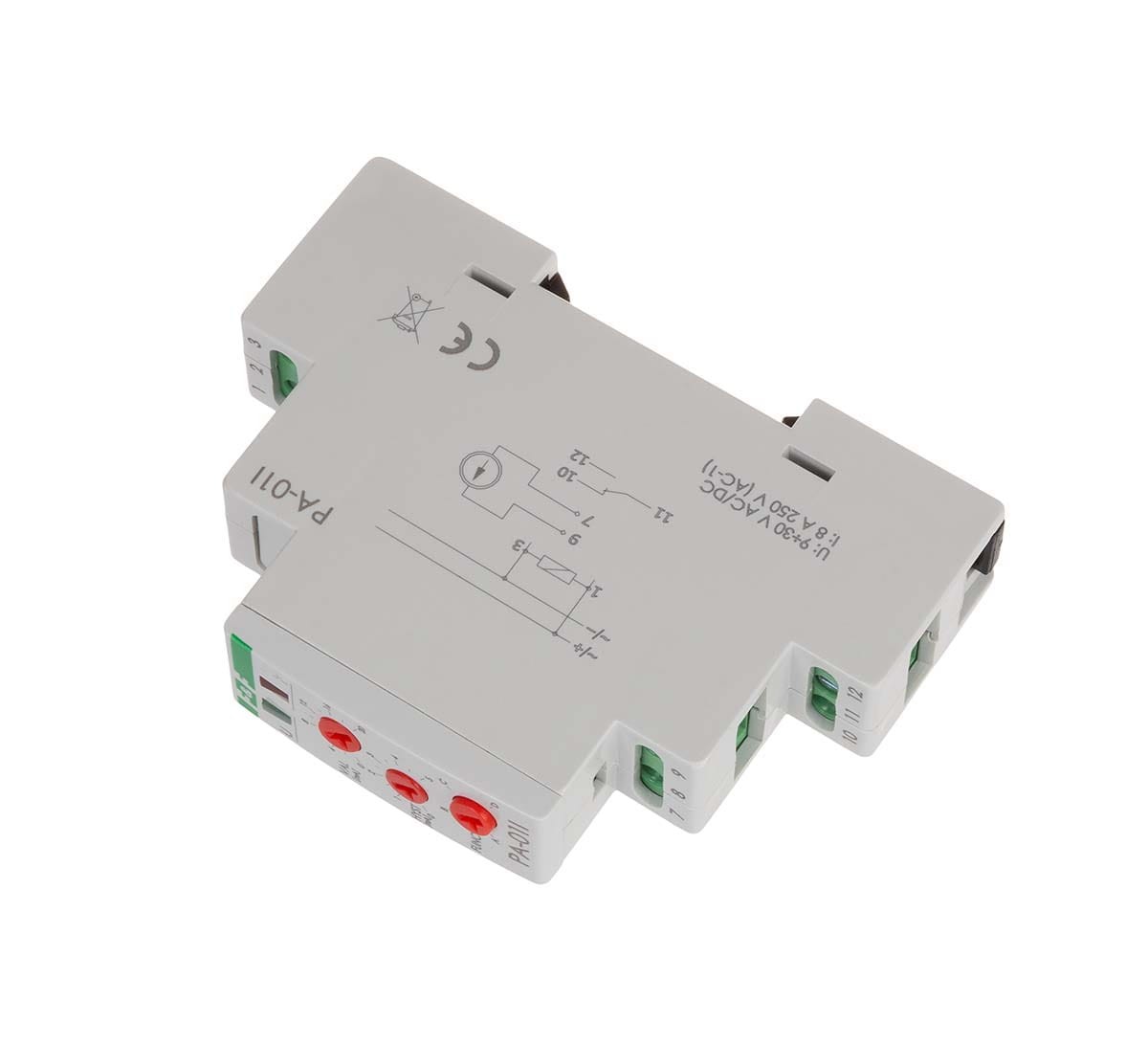

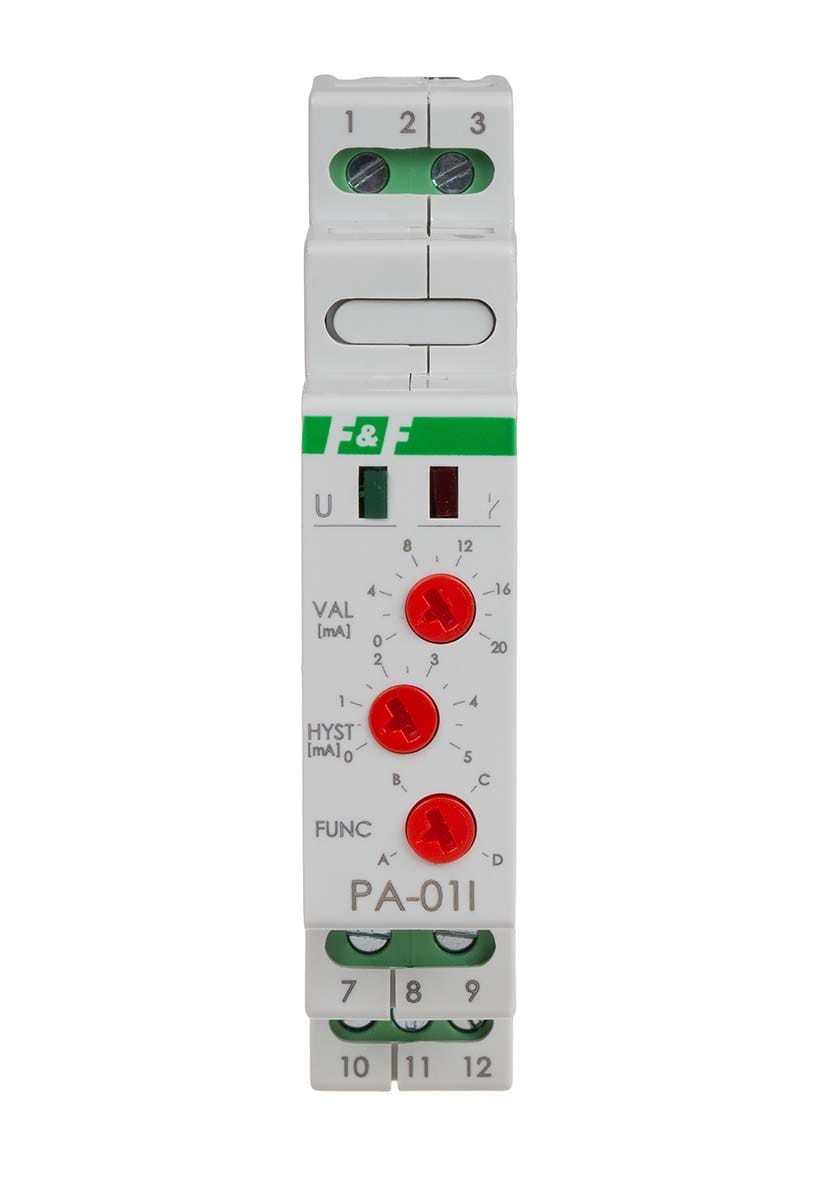

MAX-PA-01I (PA-01I) to analogowy przekaźnik pomiarowy firmy F&F, zaprojektowany do montażu na szynie DIN (1 moduł). Jest to uniwersalne urządzenie, które przekształca standardowy sygnał prądowy pochodzący z czujników (np. temperatury, ciśnienia, wilgotności, poziomu) na sygnał sterujący wyjściem przekaźnikowym. Umożliwia to łatwe zastosowanie precyzyjnych czujników analogowych w prostych układach automatyki bez konieczności użycia skomplikowanych sterowników PLC.

Kluczowe Parametry i Funkcje MAX-PA-01I

• Typ Urządzenia: Przekaźnik Analogowy z Wejściem Prądowym.
• Wejście Analogowe: 0÷20 mA lub 4÷20 mA (standard przemysłowy).
• Napięcie Zasilania: 9÷30 V DC (niskie napięcie stałe).
• Element Wykonawczy: Przekaźnik z konfiguracją styków 1 × NO/NC (normalnie otwarty/normalnie zamknięty).
• Maksymalny Prąd Obciążenia: 8 A w kategorii AC-1.
• Montaż: Szyna DIN 35 mm (szerokość 1 moduł - 18 mm).
• Funkcja: Umożliwia nastawę progu zadziałania (wartości prądu, przy której przekaźnik zmienia stan) oraz histerezy (zapobiega to ciągłemu przełączaniu w pobliżu progu).
• Izolacja: Separacja galwaniczna wejścia pomiarowego od zasilania i styków wykonawczych, co zwiększa bezpieczeństwo i uniwersalność zastosowania.

Działanie i Zastosowanie

Przekaźnik MAX-PA-01I dokonuje ciągłego pomiaru prądu podłączonego do zacisków wejściowych (7-9). Na podstawie zmierzonej wartości oraz wybranego trybu pracy (np. próg włączenia, próg wyłączenia, tryb okna) i ustawionej histerezy, moduł decyduje o załączeniu lub rozłączeniu przekaźnika wykonawczego. Zastosowanie przekaźnika obejmuje:

• Proste sterowanie alarmami (np. przekroczenie krytycznego poziomu cieczy).
• Bezpośrednie załączanie pomp, wentylatorów, grzałek na podstawie wskazań czujników przemysłowych.
• Monitorowanie i regulacja procesów, gdzie sygnałem wyjściowym czujnika jest prąd 4-20 mA.

Specyfikacja Techniczna (podsumowanie)

MAX-PA-01I to modułowy przekaźnik, który integruje standardowe czujniki prądowe (0/4-20 mA) z systemami automatyki.
