Otwór wyjściowy z filtrem 250x250mm V71-KNY

Kratka wentylacyjna | Pasywne odprowadzanie ciepła | IP54 | Tracon Electric

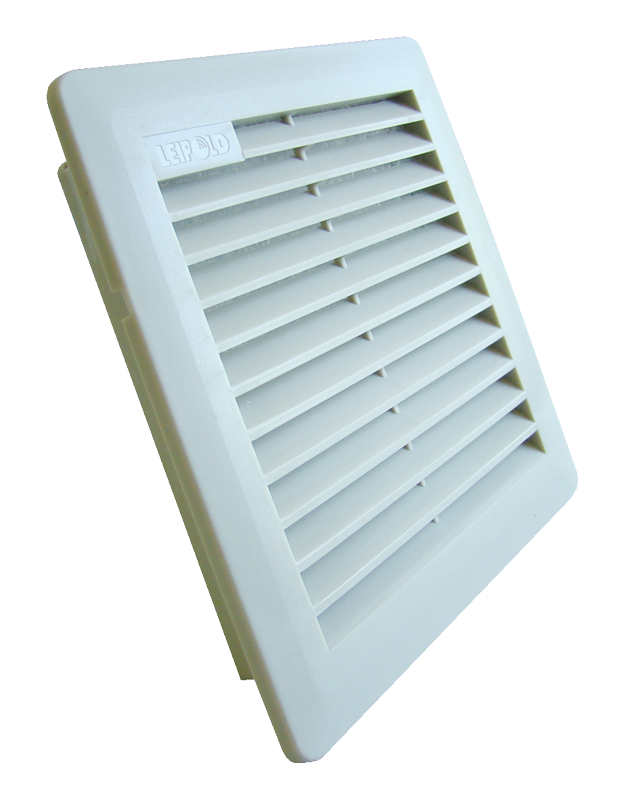

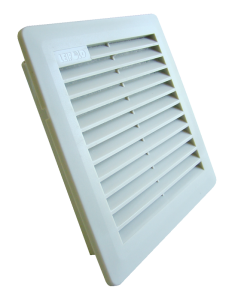

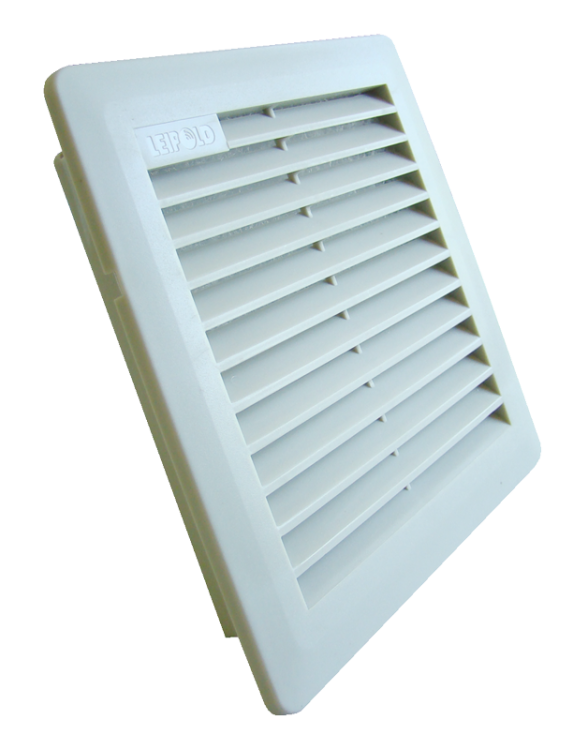

Otwór wyjściowy V71-KNY marki Tracon Electric to pasywny element systemu wentylacji, zaprojektowany do współpracy z wentylatorami nawiewnymi serii V71 oraz V170. Dzięki wymiarom 250x250mm, kratka ta umożliwia swobodne odprowadzanie nagrzanego powietrza z wnętrza szafy sterowniczej, zapewniając jednocześnie wysoką ochronę przed zanieczyszczeniami zewnętrznymi dzięki zintegrowanej macie filtracyjnej.

Dlaczego warto wybrać model V71-KNY?

• Optymalna powierzchnia wylotowa: Format 250x250mm gwarantuje niski opór przepływu, co pozwala utrzymać deklarowaną wydajność wentylatorów nawiewnych i zapobiega spiętrzeniu ciepła w obudowie.
• Niezawodna ochrona IP54: Zastosowana mata filtracyjna oraz specjalny profil lameli skutecznie blokują dostęp pyłu, kurzu i kropel wody, co jest kluczowe dla bezawaryjnej pracy czułej elektroniki.
• Błyskawiczny montaż: System zatrzaskowy pozwala na osadzenie kratki w otworze montażowym bez konieczności wiercenia dodatkowych otworów pod śruby, co znacząco przyspiesza proces prefabrykacji.
• Serwis bez narzędzi: Przemyślana konstrukcja umożliwia otwarcie przedniej pokrywy i wymianę wkładu filtrującego w kilka sekund, co ułatwia regularną konserwację.
• Trwałość przemysłowa: Produkt wykonany z wytrzymałego, samogasnącego tworzywa ABS w standardowym kolorze RAL 7035, odpornego na działanie czynników zewnętrznych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: V71-KNY
• Typ: Kratka wentylacyjna wylotowa z filtrem
• Wymiary zewnętrzne: 250 x 250 mm
• Wymiary otworu montażowego: ok. 223 x 223 mm
• Stopień ochrony: IP54
• Materiał: Tworzywo ABS (samogasnące)
• Kolor: RAL 7035 (jasnoszary)
• W zestawie: Kratka, ramka montażowa, mata filtracyjna

Zastosowanie w profesjonalnych systemach chłodzenia

Kratka V71-KNY jest kluczowym elementem składowym systemu chłodzenia w obudowach:

• Jako wylot powietrza współpracujący z wentylatorem nawiewnym V71 (71 m³/h) lub V170 (170 m³/h).
• W systemach wentylacji grawitacyjnej dla średnich rozdzielnic o niskim wydzielaniu ciepła.
• W obudowach automatyki przemysłowej, szafach teletechnicznych i monitoringu (CCTV).
• Zabezpieczenie otworów wentylacyjnych w miejscach narażonych na zapylenie.

Zasada montażu: Najlepszą efektywność chłodzenia uzyskuje się montując wentylator nawiewny u dołu szafy, a kratkę wylotową V71-KNY po przeciwnej stronie w jej górnej części. Pozwala to wykorzystać zjawisko konwekcji, gdzie ciepłe powietrze unosi się ku górze i jest wypychane przez kratkę.
