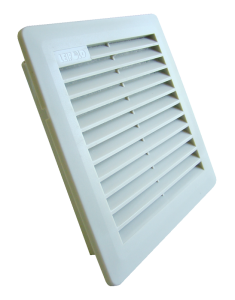

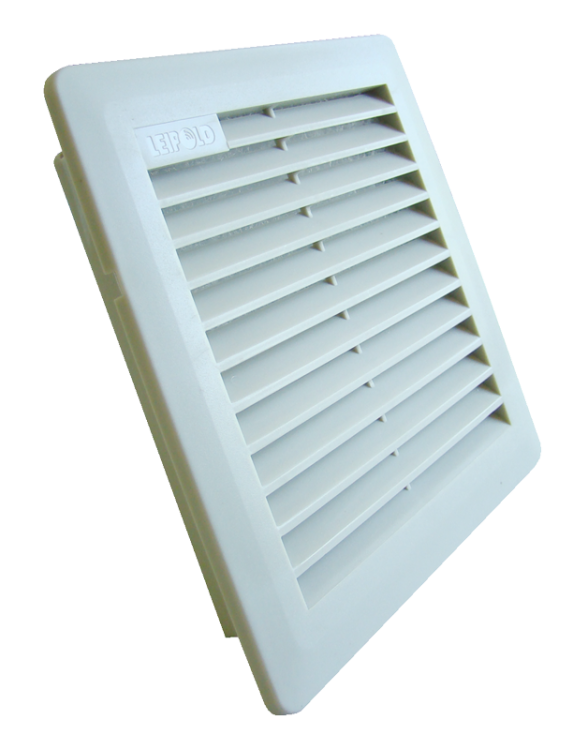

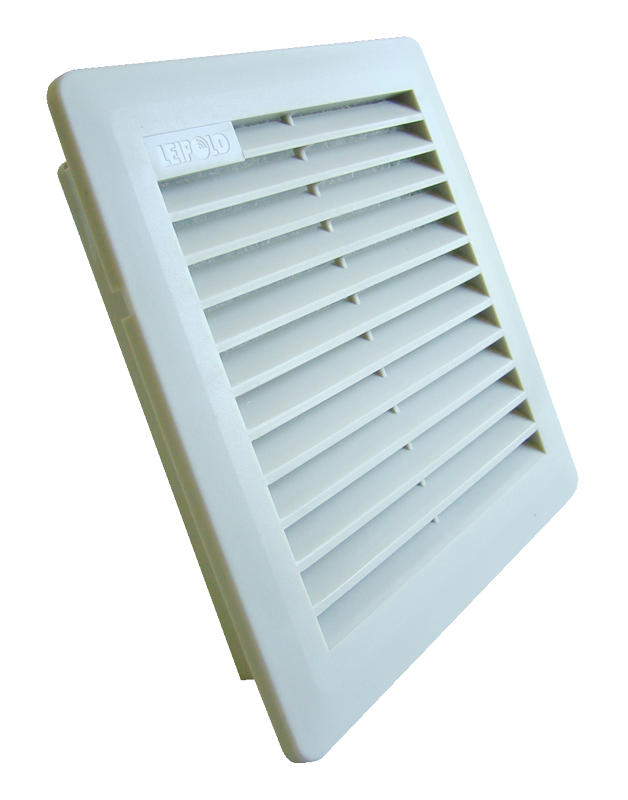

Otwór wyjściowy z filtrem 145x145mm V43-KNY

Kratka wentylacyjna | Mata filtracyjna w zestawie | IP54 | Tracon Electric

Otwór wyjściowy V43-KNY marki Tracon Electric to pasywny element systemu wentylacji, zaprojektowany do współpracy z kompaktowymi wentylatorami nawiewnymi (np. model V43). Dzięki wymiarom zewnętrznym 145x145mm, kratka ta umożliwia swobodne odprowadzanie nagrzanego powietrza z wnętrza małych i średnich szaf sterowniczych, zapewniając jednocześnie wysoką ochronę przed zanieczyszczeniami.

Dlaczego warto wybrać model V43-KNY?

• Kompaktowy format: Wymiar 145x145mm (montażowy ok. 125x125mm) idealnie pasuje do obudów o ograniczonej powierzchni bocznej, gdzie standardowe duże kratki się nie mieszczą.
• Niezawodna ochrona IP54: Zintegrowana mata filtracyjna oraz specjalnie wyprofilowane lamele skutecznie blokują dostęp pyłu, kurzu i kropel wody do wnętrza rozdzielnicy.
• Szybki montaż na zatrzaski: System mocowania pozwala na błyskawiczne osadzenie kratki w wycięciu obudowy bez konieczności użycia śrub i wiercenia dodatkowych otworów.
• Łatwa konserwacja: Konstrukcja umożliwia szybkie otwarcie przedniego panelu i wymianę wkładu filtrującego od zewnątrz, co skraca czas przeglądów serwisowych.
• Estetyka i trwałość: Wykonana z samogasnącego tworzywa ABS w standardowym kolorze RAL 7035, co zapewnia spójność wizualną z większością obudów przemysłowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: V43-KNY
• Typ: Kratka wentylacyjna wylotowa z filtrem
• Wymiary zewnętrzne: 145 x 145 mm
• Wymiary otworu montażowego: ok. 125 x 125 mm
• Stopień ochrony: IP54
• Materiał: Tworzywo ABS (samogasnące)
• Kolor: RAL 7035 (jasnoszary)
• W zestawie: Kratka, ramka montażowa, mata filtracyjna

Zastosowanie w systemach chłodzenia

Kratka V43-KNY jest niezbędnym elementem składowym systemu cyrkulacji powietrza w obudowach:

• Jako wylot powietrza współpracujący z wentylatorem nawiewnym V43 (43 m³/h) lub V150.
• W pasywnych systemach wentylacji grawitacyjnej dla małych rozdzielnic i puszek sterowniczych.
• W obudowach automatyki budynkowej, systemach alarmowych i monitoringu (CCTV).
• Zabezpieczenie otworów wentylacyjnych w szafach teletechnicznych i IT.

Zasada montażu: Najlepszą efektywność chłodzenia uzyskuje się montując wentylator nawiewny u dołu szafy, a kratkę wylotową V43-KNY po przeciwnej stronie w jej górnej części. Pozwala to na pełny przepływ powietrza przez nagrzewające się komponenty i wykorzystuje naturalne zjawisko konwekcji.
