Otwór wyjściowy z filtrem 325x325mm V360-KNY

Kratka wentylacyjna wielkogabarytowa | Mata filtracyjna w zestawie | IP54 | Tracon Electric

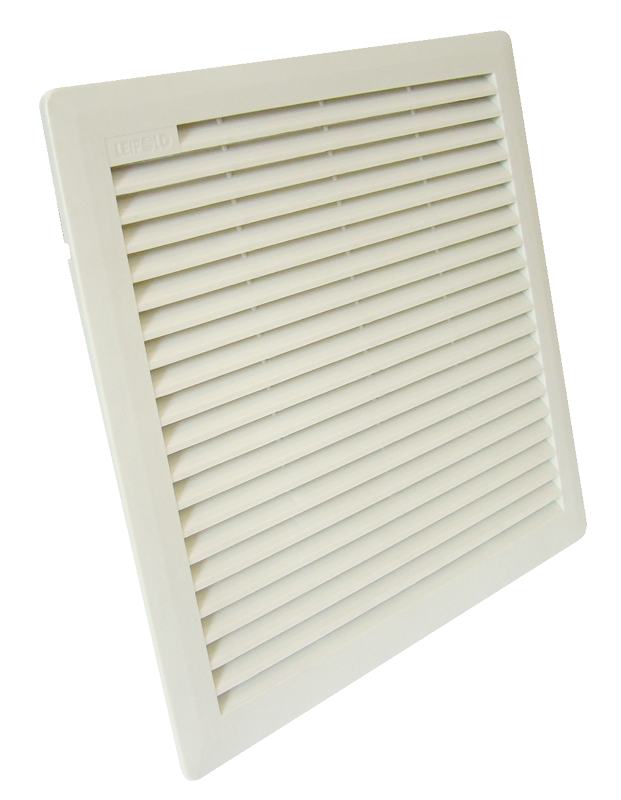

Otwór wyjściowy V360-KNY marki Tracon Electric to pasywny element systemu klimatyzacji szaf sterowniczych, zaprojektowany do efektywnego odprowadzania ciepłego powietrza z wnętrza obudów. Dzięki dużym wymiarom 325x325mm, kratka ta zapewnia swobodny przepływ powietrza przy minimalnych oporach, co jest kluczowe dla zachowania wysokiej sprawności wentylatorów nawiewnych serii V360.

Dlaczego warto wybrać model V360-KNY?

• Duża powierzchnia czynna: Format 325x325mm pozwala na błyskawiczne odprowadzenie nagromadzonego ciepła z górnych partii szaf o dużych gabarytach.
• Niezawodna ochrona IP54: Specjalna konstrukcja lameli kratki w połączeniu z gęstą matą filtracyjną tworzy skuteczną barierę dla pyłu, kurzu oraz wilgoci, chroniąc wrażliwe komponenty elektroniczne.
• Szybki montaż zatrzaskowy: Urządzenie montuje się w przygotowanym otworze bez użycia śrub, co znacząco przyspiesza prace monterskie przy prefabrykacji rozdzielnic.
• Prosta konserwacja od zewnątrz: Konstrukcja umożliwia szybkie otwarcie pokrywy i wymianę wkładu filtrującego bez konieczności otwierania szafy i ingerencji w działające urządzenia.
• Wysoka jakość tworzywa: Wykonana z samogasnącego materiału ABS (RAL 7035), odpornego na starzenie termiczne i mechaniczne uszkodzenia.

Parametry Techniczne

• Producent: Tracon Electric
• Model: V360-KNY
• Typ: Kratka wentylacyjna wylotowa z filtrem
• Wymiary zewnętrzne: 325 x 325 mm
• Wymiary otworu montażowego: ok. 291 x 291 mm
• Stopień ochrony: IP54
• Materiał: Tworzywo ABS (samogasnące)
• Kolor: RAL 7035 (jasnoszary)
• W zestawie: Kratka, ramka montażowa, mata filtracyjna

Zastosowanie w profesjonalnych rozdzielnicach

Kratka V360-KNY jest niezbędna w zaawansowanych systemach chłodzenia:

• Współpraca z wentylatorem nawiewnym V360 (360 m³/h) w celu wymuszenia obiegu powietrza.
• Wentylacja grawitacyjna w szafach o dużych gabarytach (np. szafy rack, baterie kondensatorów).
• Odprowadzanie ciepła w obudowach zawierających falowniki i softstarty dużej mocy.
• Zabezpieczenie otworów wentylacyjnych w zapylonych halach produkcyjnych.

Porada instalacyjna: Aby system chłodzenia działał najefektywniej, kratkę V360-KNY należy zamontować w górnej części szafy, po przeciwnej stronie niż wentylator nawiewny (który montujemy u dołu). Pozwala to na pełne przepłukanie wnętrza obudowy chłodnym powietrzem.
