Otwór wyjściowy z filtrem 250x250mm V170-KNY

Kratka wentylacyjna | Mata filtracyjna w zestawie | IP54 | Tracon Electric

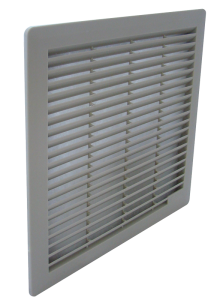

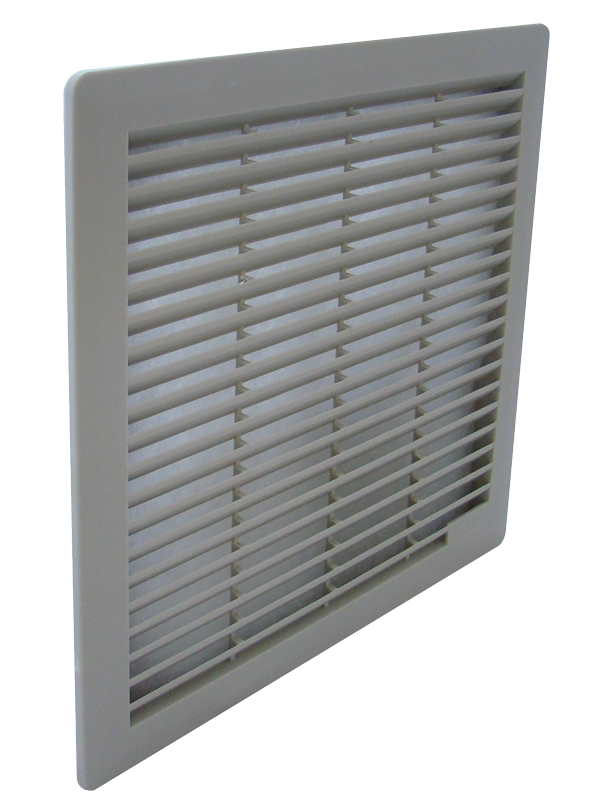

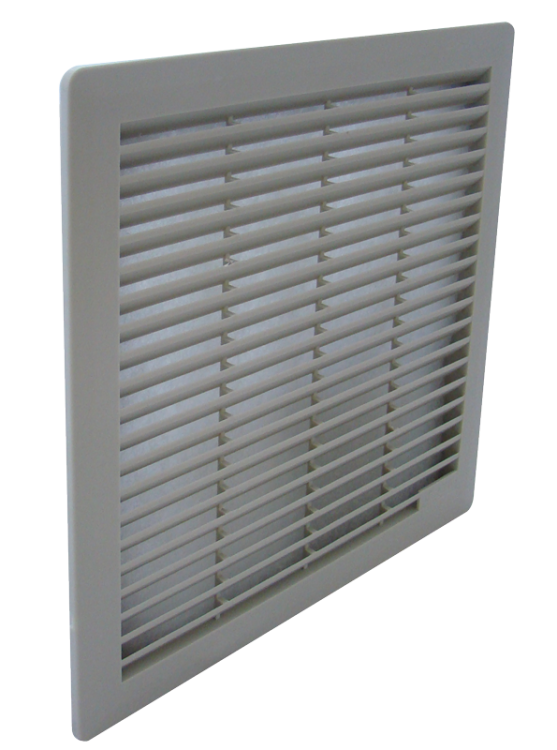

Otwór wyjściowy V170-KNY marki Tracon Electric to pasywny element systemu wentylacji, zaprojektowany do współpracy z wentylatorami nawiewnymi serii V170. Dzięki wymiarom 250x250mm, kratka ta umożliwia swobodne odprowadzanie nagrzanego powietrza z wnętrza szafy sterowniczej, zapewniając jednocześnie wysoką ochronę przed zanieczyszczeniami zewnętrznymi.

Dlaczego warto wybrać model V170-KNY?

• Optymalna powierzchnia wylotowa: Format 250x250mm gwarantuje niski opór przepływu, co pozwala utrzymać deklarowaną wydajność wentylatorów nawiewnych (np. 170 m³/h).
• Szczelność i ochrona IP54: Zastosowana mata filtracyjna oraz specjalny profil lameli skutecznie blokują dostęp pyłu, kurzu i kropel wody, co jest niezbędne dla bezawaryjnej pracy elektroniki.
• Błyskawiczny montaż: System zatrzaskowy pozwala na osadzenie kratki w otworze montażowym bez konieczności wiercenia otworów pod śruby, co znacząco przyspiesza prefabrykację szaf.
• Wymiana filtra bez narzędzi: Przemyślana konstrukcja umożliwia otwarcie przedniej pokrywy i wymianę wkładu filtrującego w kilka sekund, bez konieczności wyłączania urządzeń wewnątrz szafy.
• Wysoka jakość wykonania: Produkt wykonany z wytrzymałego tworzywa ABS w standardowym kolorze RAL 7035, odpornego na działanie czynników przemysłowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: V170-KNY
• Typ: Kratka wentylacyjna wylotowa z filtrem
• Wymiary zewnętrzne: 250 x 250 mm
• Wymiary otworu montażowego: ok. 223 x 223 mm
• Stopień ochrony: IP54
• Materiał: Tworzywo ABS (samogasnące)
• Kolor: RAL 7035 (jasnoszary)
• W zestawie: Kratka, ramka montażowa, mata filtracyjna

Zastosowanie w profesjonalnych szafach sterowniczych

Kratka V170-KNY jest kluczowym elementem składowym systemu chłodzenia:

• Jako wylot powietrza współpracujący z wentylatorem V170 lub V71.
• W pasywnych systemach wentylacji grawitacyjnej dla średnich rozdzielnic.
• W obudowach automatyki przemysłowej, gdzie wymagane jest zachowanie czystości przy jednoczesnym chłodzeniu.
• Zabezpieczenie otworów wentylacyjnych w szafach teletechnicznych i monitoringu.

Zasada montażu: Najlepszą efektywność chłodzenia uzyskuje się montując wentylator nawiewny u dołu szafy, a kratkę wylotową V170-KNY po przeciwnej stronie w jej górnej części. Pozwala to na pełny przepływ powietrza przez wszystkie nagrzewające się komponenty.
