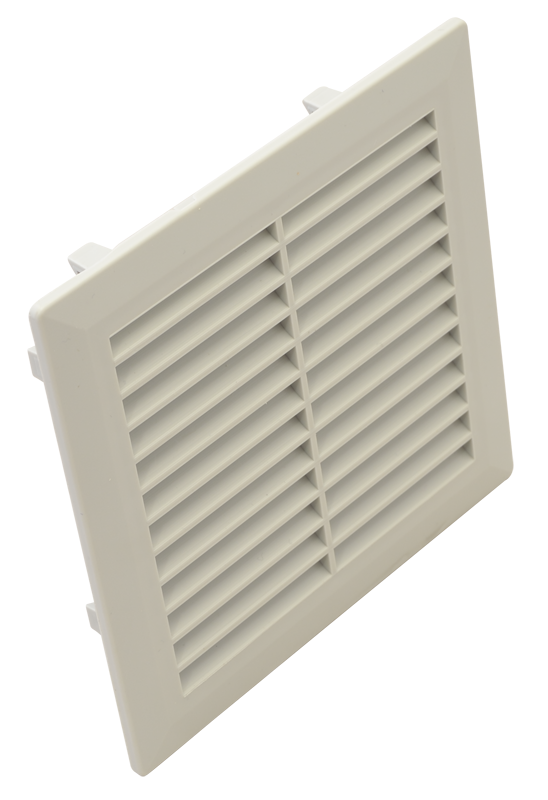

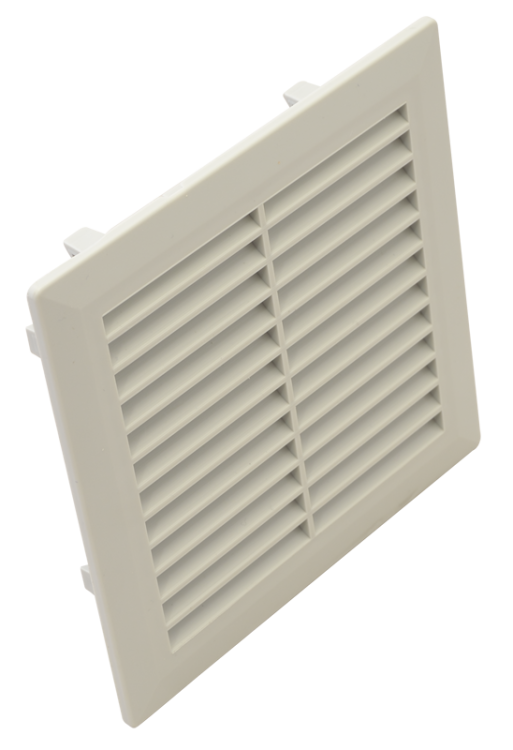

Otwór wyjściowy z filtrem 150x150mm V150-KNY

Kratka wentylacyjna | Mata filtracyjna w zestawie | IP54 | Tracon Electric

Otwór wyjściowy V150-KNY marki Tracon Electric to pasywny element systemu wentylacji szaf sterowniczych, zaprojektowany do współpracy z wentylatorami nawiewnymi serii V150 oraz V43. Dzięki wymiarom 150x150mm, kratka ta umożliwia swobodne odprowadzanie nagrzanego powietrza z wnętrza obudowy, stanowiąc barierę dla zanieczyszczeń zewnętrznych dzięki zintegrowanej macie filtracyjnej.

Dlaczego warto wybrać model V150-KNY?

• Idealne dopasowanie: Wymiary 150x150mm są w pełni kompatybilne z wentylatorami nawiewnymi o tym samym formacie, co pozwala na zachowanie symetrii i estetyki montażu.
• Wysoka ochrona IP54: Specjalnie ukształtowane lamele oraz gęsta mata filtracyjna skutecznie chronią wnętrze rozdzielnicy przed pyłem, kurzem i bryzgami wody.
• Szybki montaż na zatrzaski: Konstrukcja umożliwia błyskawiczną instalację w wycięciu obudowy bez użycia śrub, co znacząco skraca czas prefabrykacji.

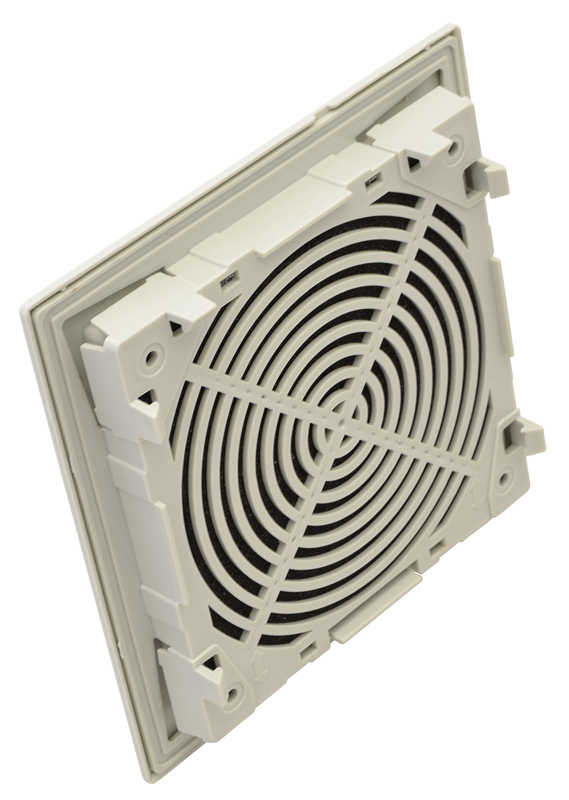

• Łatwa konserwacja: System otwierania kratki pozwala na szybką wymianę wkładu filtrującego od zewnątrz, co jest kluczowe dla zachowania drożności kanałów wentylacyjnych.
• Wytrzymały materiał: Wykonana z wysokiej jakości tworzywa ABS (kolor RAL 7035), odpornego na starzenie i uszkodzenia mechaniczne w warunkach przemysłowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: V150-KNY
• Typ: Kratka wentylacyjna wylotowa z filtrem
• Wymiary zewnętrzne: 150 x 150 mm
• Wymiary otworu montażowego: ok. 125 x 125 mm
• Stopień ochrony: IP54
• Materiał: Tworzywo ABS (samogasnące)
• Kolor: RAL 7035 (jasnoszary)
• W zestawie: Kratka zewnętrzna, ramka montażowa, mata filtracyjna

Zastosowanie w systemach chłodzenia

Kratka V150-KNY jest niezbędna dla prawidłowej cyrkulacji powietrza w średniej wielkości obudowach:

• Jako wylot powietrza współpracujący z wentylatorem nawiewnym V150 (150 m³/h).
• Element pasywnej wentylacji grawitacyjnej w szafach o niskim wydzielaniu ciepła.
• Odprowadzanie ciepła w obudowach systemów automatyki budynkowej i przemysłowej.
• Zabezpieczenie otworów wentylacyjnych w szafach teletechnicznych i monitoringowych.

Zasada montażu: Najlepszą sprawność chłodzenia uzyskuje się montując wentylator nawiewny u dołu szafy, a kratkę wylotową V150-KNY po przeciwnej stronie w jej górnej części. Taki układ wykorzystuje naturalną konwekcję ciepłego powietrza, które unosi się ku górze.
