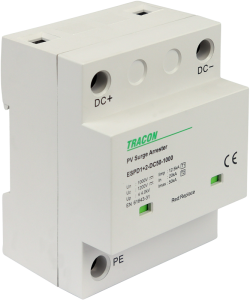

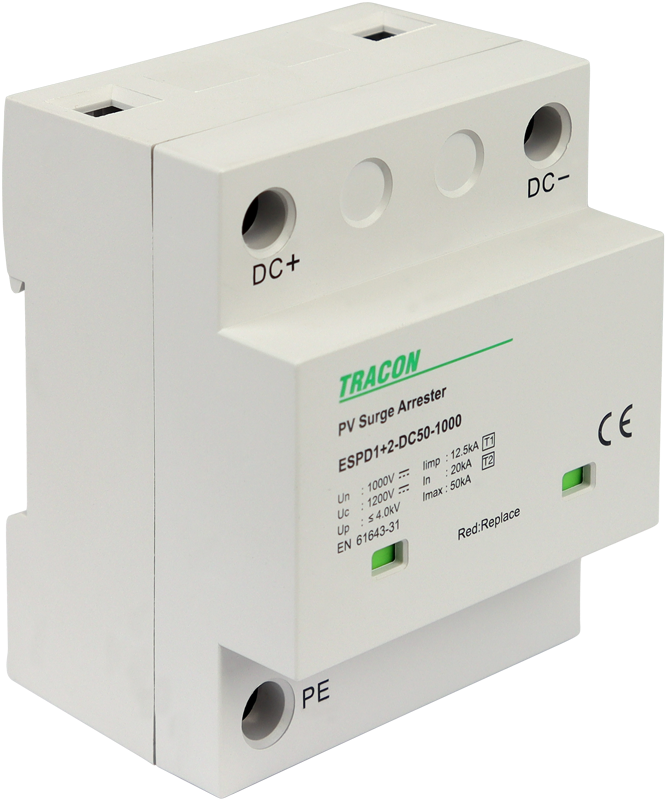

Ogranicznik przepięć DC Typ 1+2 (T1+T2) 1000V – Tracon ESPD1+2-DC50-1000

Kompleksowa ochrona B+C | Jednolita obudowa | Iimp: 12,5kA | Ucpv: 1200V

Ogranicznik Tracon ESPD1+2-DC50-1000 to zaawansowany aparat hybrydowy łączący funkcje ochrony Typu 1 (T1) oraz Typu 2 (T2). Urządzenie zostało zaprojektowane do pracy w instalacjach fotowoltaicznych 1000V o wysokim stopniu ryzyka, gdzie wymagana jest odporność na prądy piorunowe (Iimp 12,5kA). Zamknięty w solidnej, jednolitej obudowie, oferuje maksymalną niezawodność i trwałość, chroniąc system PV zarówno przed bezpośrednimi uderzeniami pioruna w instalację odgromową, jak i przed przepięciami indukowanymi.

Główne zalety ogranicznika ESPD1+2-DC50-1000:

• Podwójna klasa ochrony (T1+T2): Zastępuje dwa oddzielne aparaty, oszczędzając miejsce w rozdzielnicy przy zachowaniu najwyższych parametrów bezpieczeństwa.
• Wysoki prąd impulsowy (12,5kA): Przystosowany do odprowadzania części prądu piorunowego, co jest niezbędne w obiektach z zewnętrzną instalacją odgromową.
• Jednolita konstrukcja (Monoblok): Brak wymiennych wkładek eliminuje ryzyko wzrostu rezystancji na stykach i zapewnia maksymalną szczelność elektryczną aparatu.
• Ucpv 1200V: Bezpieczna praca w instalacjach PV o napięciu znamionowym 1000V DC.
• Trwałość i bezpieczeństwo: Wykonany z materiałów odpornych na wysokie temperatury i prądy zwarciowe DC.

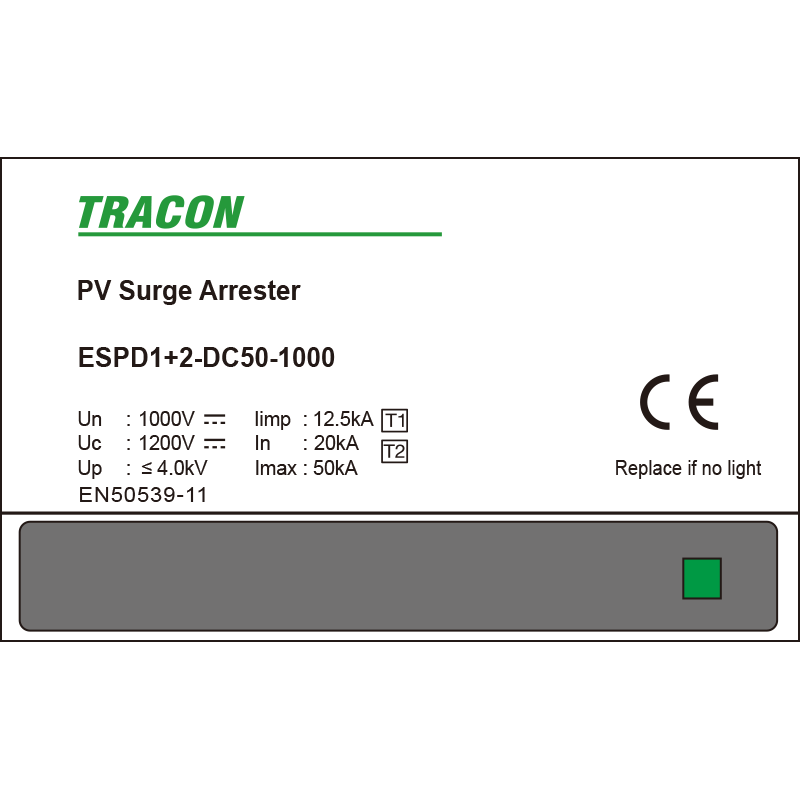

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: ESPD1+2-DC50-1000
• Klasa ochrony: Typ 1+2 (T1+T2, klasa B+C)
• Napięcie znamionowe DC: 1000 V
• Max. napięcie trwałej pracy (Ucpv): 1200 V DC
• Prąd impulsowy (Iimp 10/350µs): 12,5 kA
• Znamionowy prąd wyładowczy (In): 20 kA
• Max. prąd wyładowczy (Imax): 50 kA
• Napięciowy poziom ochrony (Up): 4,0 kV

Zalecenie projektowe: Ograniczniki klasy T1+T2 są wymagane w budynkach wyposażonych w instalację odgromową (LPS) lub zasilanych liniami napowietrznymi. Model ESPD1+2-DC50-1000 zapewnia ciągłość ochrony nawet w najbardziej wymagających warunkach burzowych.
