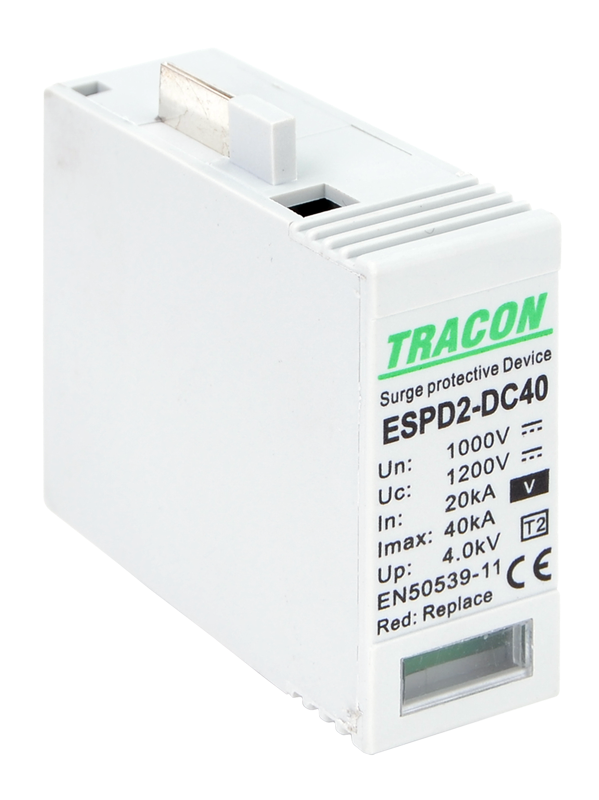

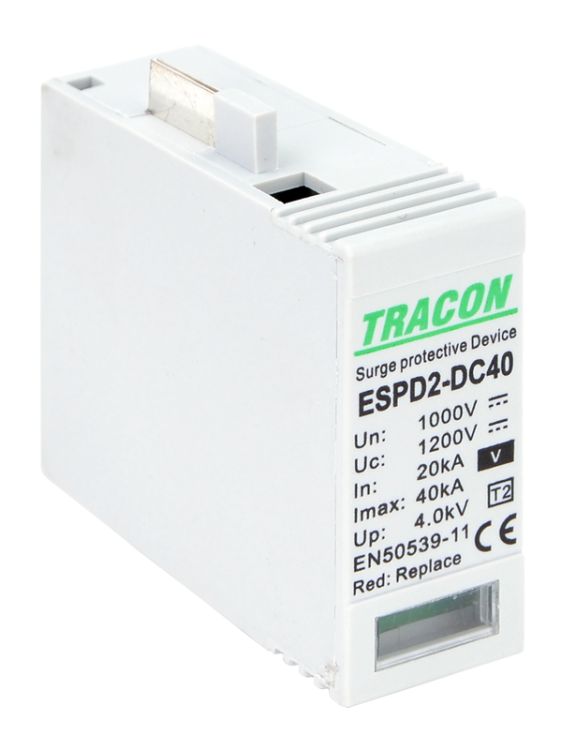

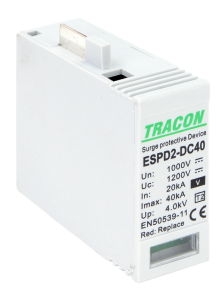

Ogranicznik przepięć DC Typ 2 (T2) 1000V – Tracon ESPD2-DC40-1000VO

Ochrona instalacji fotowoltaicznych | Ucpv: 1200V | Imax: 40kA | Klasa T2

Ogranicznik przepięć Tracon ESPD2-DC40-1000VO to profesjonalny aparat ochronny dedykowany do systemów fotowoltaicznych. Urządzenie typu T2 (klasa C) służy do ochrony inwerterów oraz modułów PV przed przepięciami indukowanymi i łączeniowymi w obwodach prądu stałego. Wykonany w technologii warystorowej, zapewnia błyskawiczny czas reakcji i wysoki poziom bezpieczeństwa instalacji o napięciu znamionowym 1000V DC.

Główne zalety ogranicznika ESPD2-DC40-1000VO:

• Bezpieczeństwo systemów PV: Wysokie napięcie trwałej pracy Ucpv 1200V gwarantuje stabilność pracy nawet przy wahaniach napięcia w stringach.

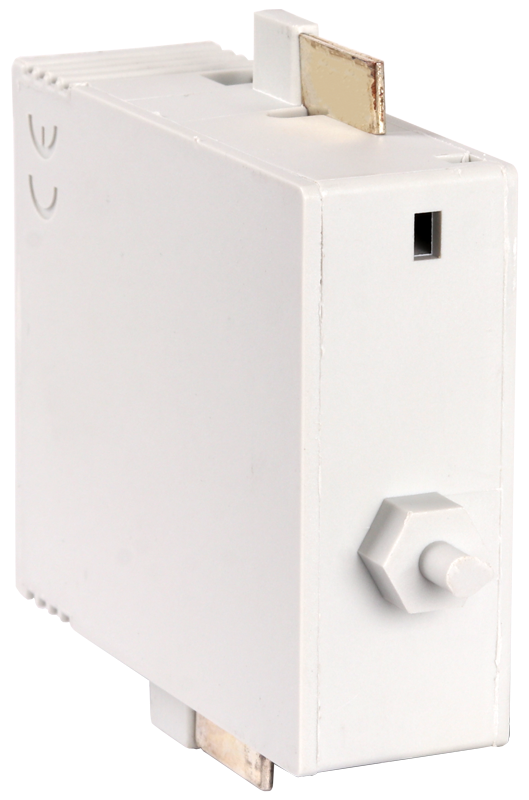

• Wymienne wkładki: Konstrukcja modułowa pozwala na szybką wymianę zużytego elementu bez konieczności demontażu podstawy i odłączania przewodów.
• Optyczny wskaźnik stanu: Okienko inspekcyjne na froncie wkładki informuje o sprawności aparatu (zielony = OK, czerwony = wymiana).
• Wysoka zdolność odprowadzania prądu: Prąd maksymalny Imax 40kA zapewnia skuteczną ochronę przed silnymi przepięciami indukowanymi.
• Łatwy montaż: Standardowa szerokość modułowa i zatrzask na szynę DIN (TH-35).

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: ESPD2-DC40-1000VO (Komplet: podstawa + wkładki)
• Klasa ochrony: Typ 2 (T2, klasa C)
• Napięcie znamionowe DC: 1000 V
• Max. napięcie trwałej pracy (Ucpv): 1200 V DC
• Znamionowy prąd wyładowczy (In): 20 kA
• Max. prąd wyładowczy (Imax): 40 kA
• Napięciowy poziom ochrony (Up): 4,0 kV
• Technologia: Warystorowa (Var)

Wskazówka montażowa: Ogranicznik należy montować jak najbliżej inwertera (falownika). W przypadku, gdy odległość między modułami PV a falownikiem przekracza 10 metrów, zaleca się stosowanie dodatkowego ogranicznika przy panelach. Pamiętaj o zachowaniu jak najkrótszych połączeń przewodu uziemiającego.
