Ogranicznik przepięć DC Typ 2 (T2) 600V – Tracon ESPD2-DC40-600

Ochrona PV | Wymienne wkładki | Ucpv: 800V | Imax: 40kA | Up: 2,6kV

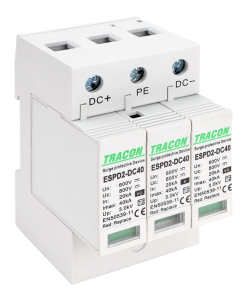

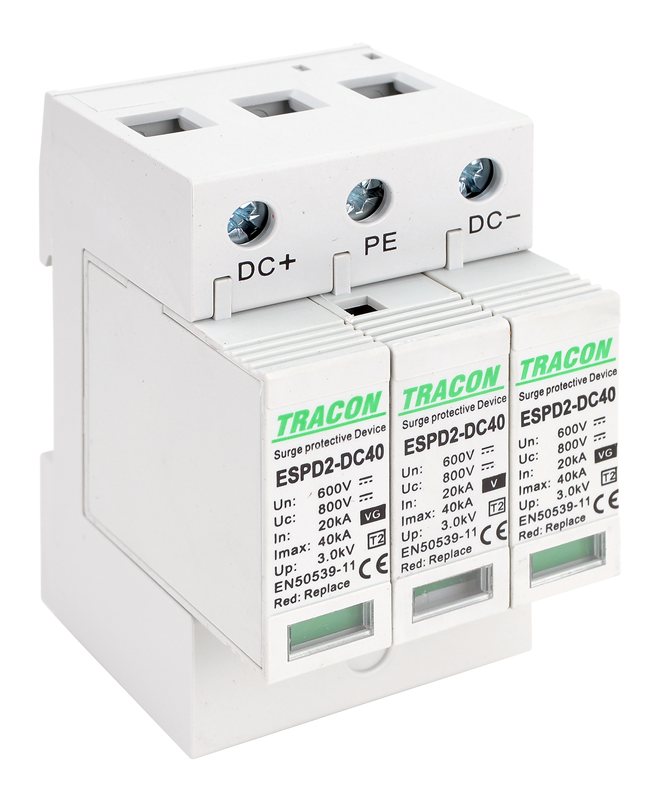

Ogranicznik Tracon ESPD2-DC40-600 to niezawodny aparat ochronny Typu 2 (klasa C), zoptymalizowany dla instalacji fotowoltaicznych o napięciu systemowym 600V DC. Urządzenie służy do ochrony falowników przed przepięciami indukowanymi, ograniczając napięcie do bezpiecznego poziomu 2,6kV. Dzięki zastosowaniu wymiennych wkładek warystorowych, serwisowanie instalacji po wystąpieniu wyładowania jest szybkie i nie wymaga odłączania przewodów od podstawy aparatu.

Główne zalety ogranicznika ESPD2-DC40-600:

• Zoptymalizowany pod 600V: Napięcie trwałej pracy Ucpv 800V zapewnia stabilność w mniejszych systemach domowych.
• Wymienne moduły ochronne: Pozwalają na oszczędną eksploatację – w przypadku zużycia wymieniana jest tylko wkładka, a nie całe urządzenie.
• Wskaźnik zadziałania: Mechaniczna sygnalizacja stanu (zielony/czerwony) umożliwia łatwą weryfikację sprawności bez użycia mierników.
• Wysoka odporność: Zdolność do odprowadzania prądów impulsowych do 40kA chroni czułą elektronikę inwertera.
• Standardowy montaż DIN: Urządzenie o szerokości modułowej, gotowe do osadzenia w rozdzielnicach PV.

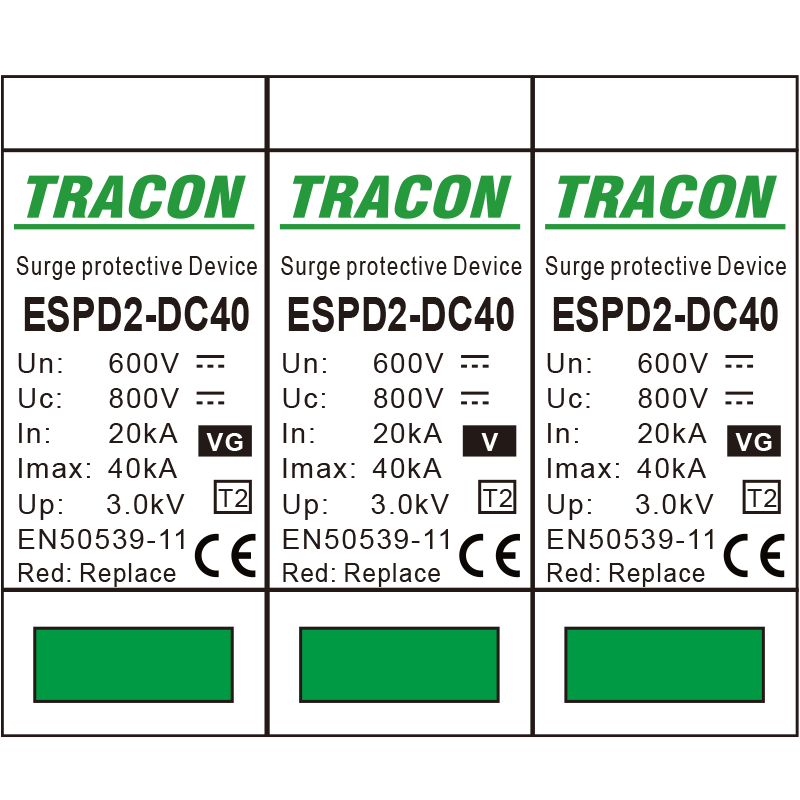

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: ESPD2-DC40-600 (komplet)
• Klasa ochrony: Typ 2 (T2, klasa C)
• Napięcie znamionowe DC: 600 V
• Max. napięcie trwałej pracy (Ucpv): 800 V DC
• Znamionowy prąd wyładowczy (In): 20 kA
• Max. prąd wyładowczy (Imax): 40 kA
• Napięciowy poziom ochrony (Up): 2,6 kV

Informacja dla instalatora: Ogranicznik T2 montuje się zazwyczaj w rozdzielnicy DC przy falowniku. Należy zadbać o to, aby przewód uziemiający był jak najkrótszy i miał odpowiedni przekrój (min. 6 mm²), co gwarantuje najniższą impedancję i najwyższą skuteczność ochrony.
