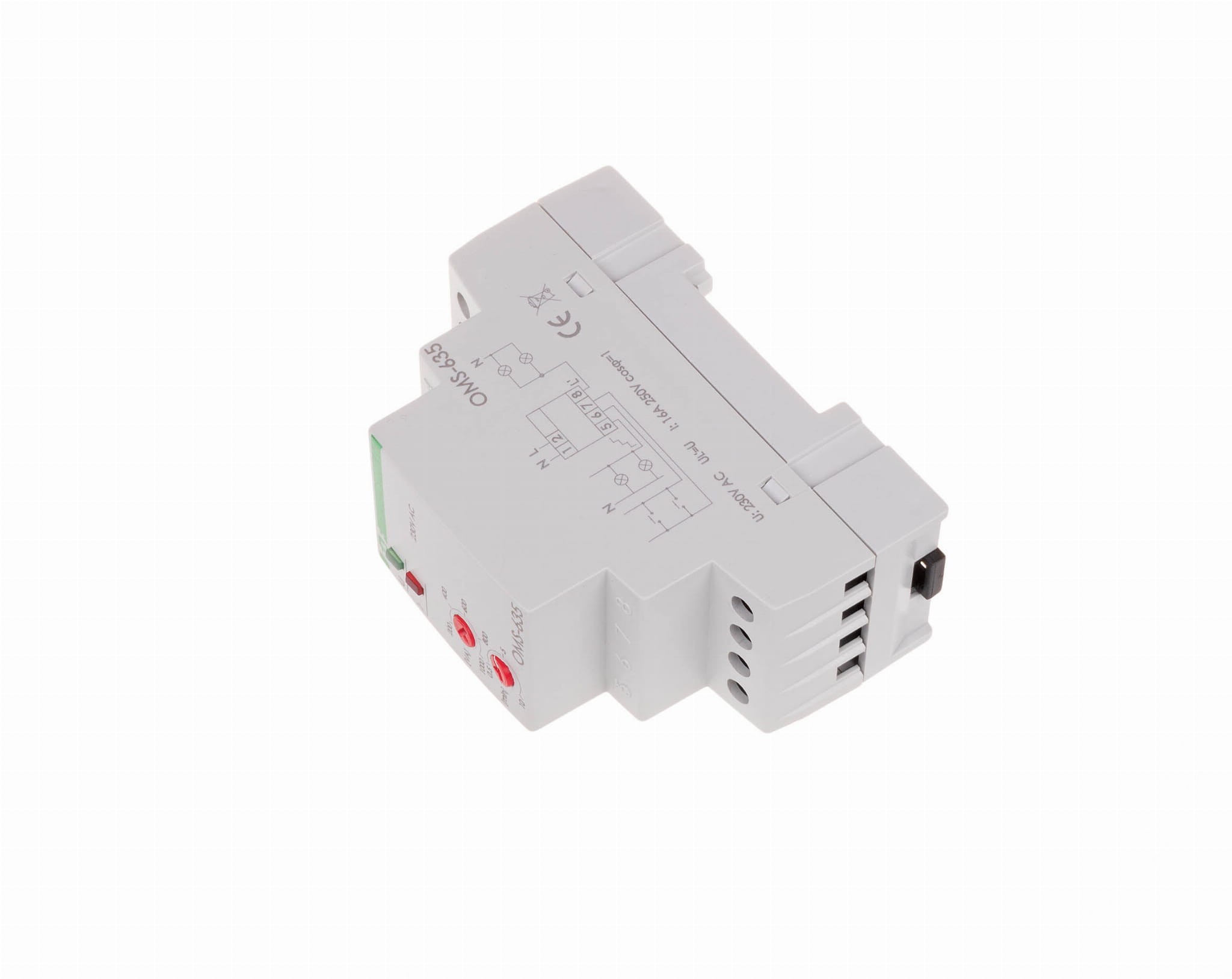

Ogranicznik Poboru Mocy z Funkcją Automatu Schodowego, 230 V AC, 16 A OMS-635 F&F

OMS-635 to modułowe urządzenie F&F, które łączy w sobie dwie kluczowe funkcje automatyki budynkowej: Automat Schodowy oraz Ogranicznik Poboru Mocy. Zasilany jest standardowym napięciem sieciowym 230 V AC, montowany na szynie DIN i przeznaczony do kontroli obwodów o maksymalnym prądzie do 16 A. To idealne rozwiązanie do jednoczesnego czasowego sterowania oświetleniem i zabezpieczenia instalacji przed przeciążeniem energetycznym w kontrolowanym obwodzie jednofazowym.

Kluczowe Parametry i Funkcje OMS-635

• Napięcie Zasilania: 230 V AC.
• Maksymalny Prąd Obciążenia: 16 A (AC-1).
• Konfiguracja Styków: 1 x NO (styk zwierny).

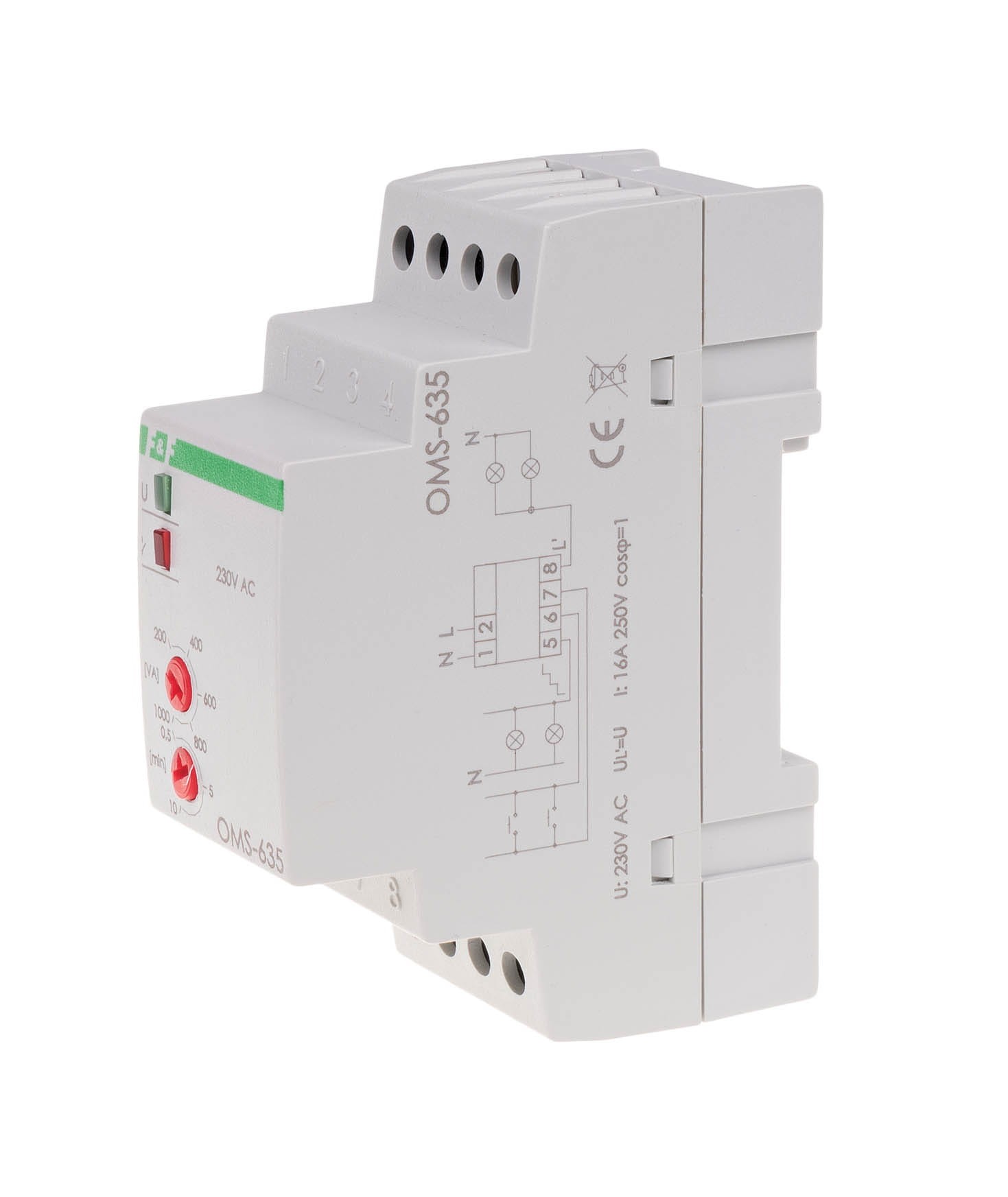

• Montaż: Szyna TH-35 (DIN), szerokość 2 moduły (35 mm).
• Ograniczenie Mocy (Regulowane): 200 W do 1000 W.
• Czas Załączenia Oświetlenia (Regulowany): 0,5 min do 10 min.

Zasada Działania (Podwójna Funkcja)

OMS-635 działa w dwóch niezależnych trybach, z priorytetem ochrony:

1. Tryb Automatu Schodowego:
   • Załączenie następuje poprzez chwilowy włącznik (dzwonkowy).

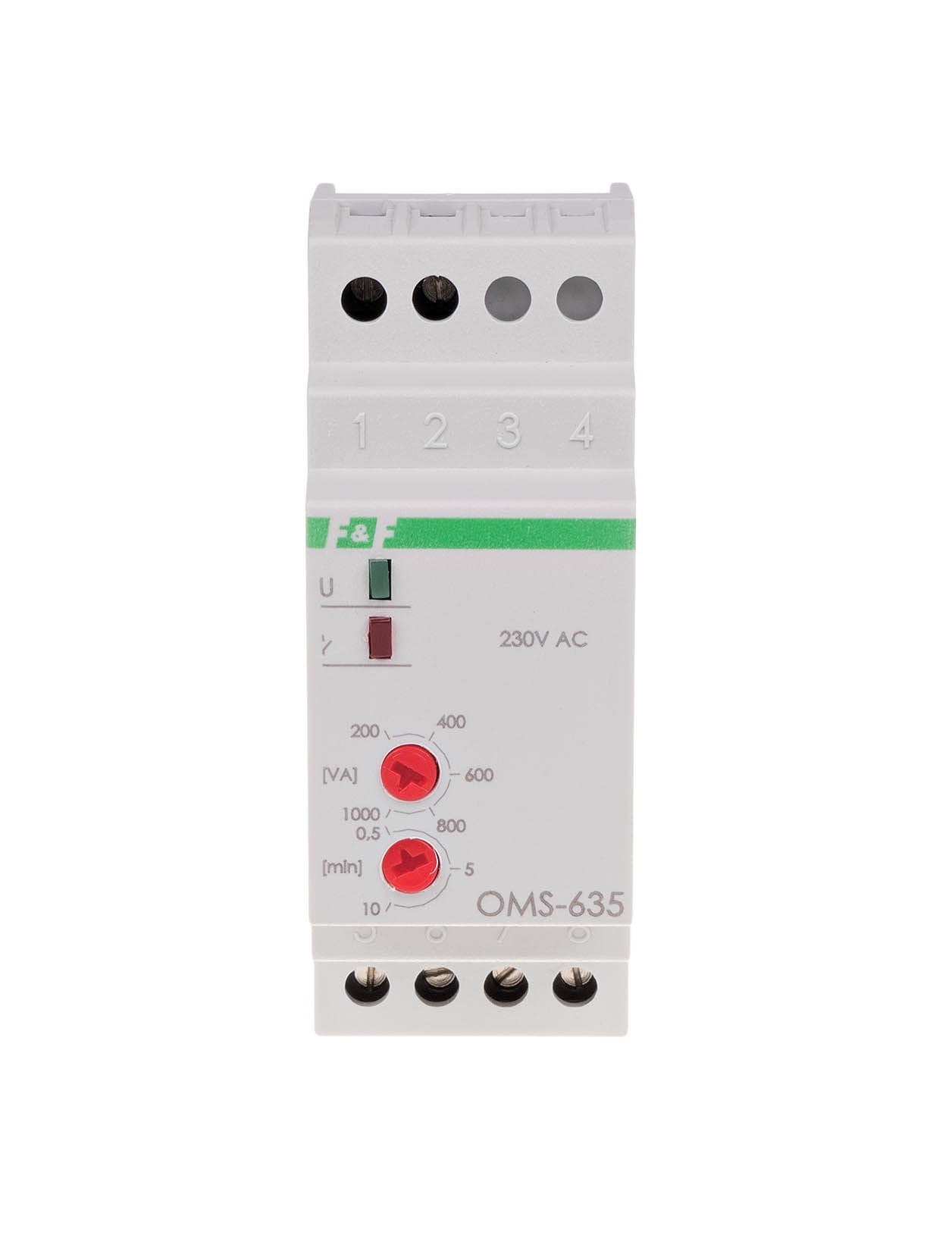

   • Oświetlenie zostaje podtrzymane przez czas nastawiony pokrętłem (0,5 $\div$ 10 min).
   • Po upływie nastawionego czasu oświetlenie wyłącza się samoczynnie.
2. Tryb Ogranicznika Poboru Mocy:
   • Umożliwia zasilanie obwodu, gdy łączna moc odbiorników jest niższa od progu ustawionego na skali (200 W $\div$ 1000 W).
   • Przekroczenie ustalonego progu mocy powoduje automatyczne odłączenie zasilania kontrolowanego obwodu.
   • Zasilanie jest automatycznie wznawiane po 30 sekundach. Jeśli pobór mocy nadal jest za wysoki, nastąpi ponowne odłączenie.

Zastosowanie i Uwagi

Zastosowanie: Urządzenie jest dedykowane do czasowego sterowania oświetleniem korytarzy, klatek schodowych i innych obiektów, jednocześnie kontrolując moc pobieraną przez ten obwód. Jest kluczowe w instalacjach, gdzie istnieje ryzyko przeciążenia obwodu (np. w wyniku podłączenia dodatkowych, nieautoryzowanych odbiorników).

Uwaga: Producent odradza stosowanie OMS-635 w układach z nowoczesnymi źródłami światła (świetlówki energooszczędne, niektóre lampy LED, zasilacze impulsowe), które generują wyższe harmoniczne od 3 wzwyż, ze względu na konstrukcję ogranicznika mocy.

Specyfikacja Techniczna (podsumowanie)

OMS-635 F&F to podwójne zabezpieczenie: czasowe sterowanie oświetleniem na klatce schodowej i ochrona obwodu przed przekroczeniem ustawionego limitu mocy.
