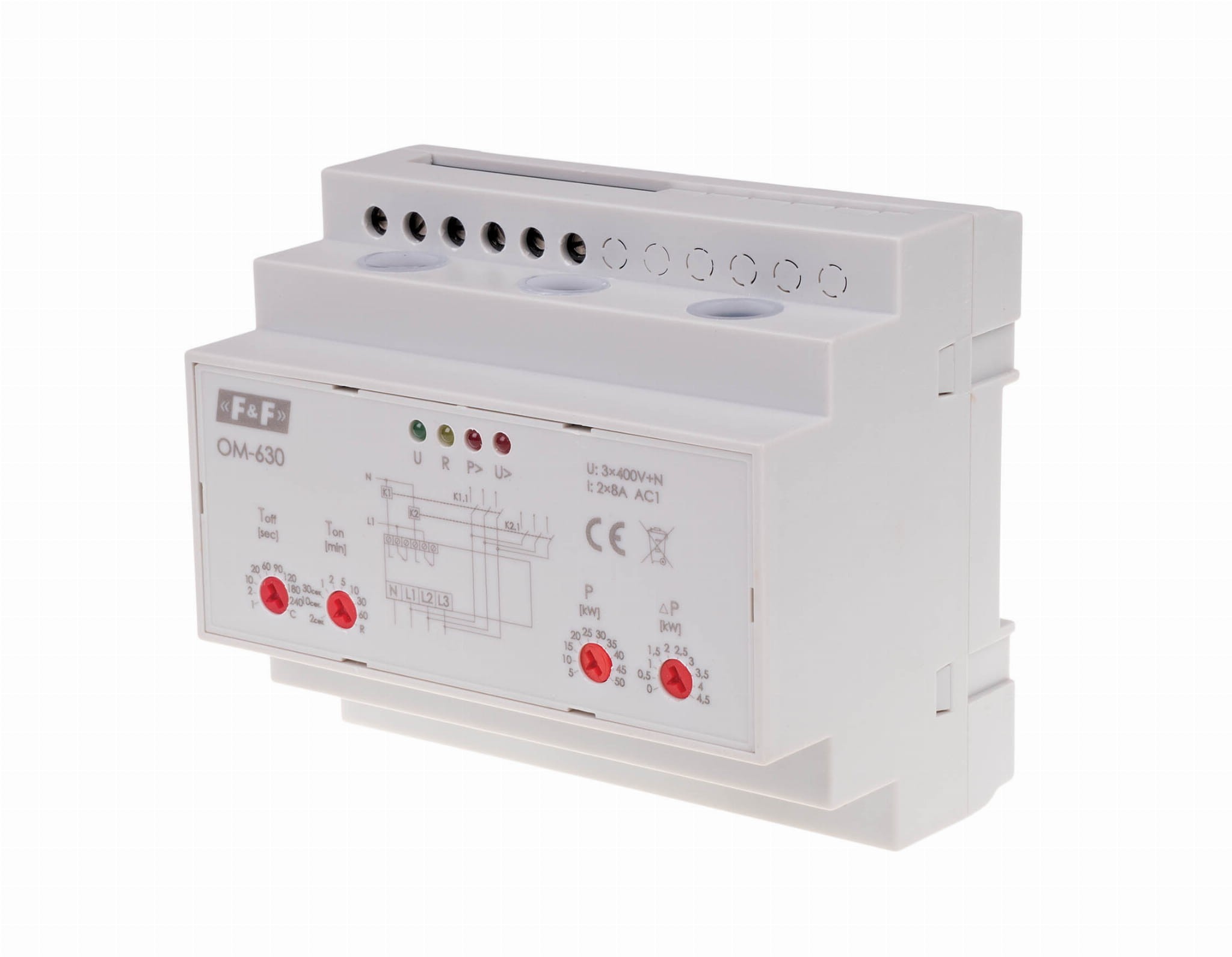

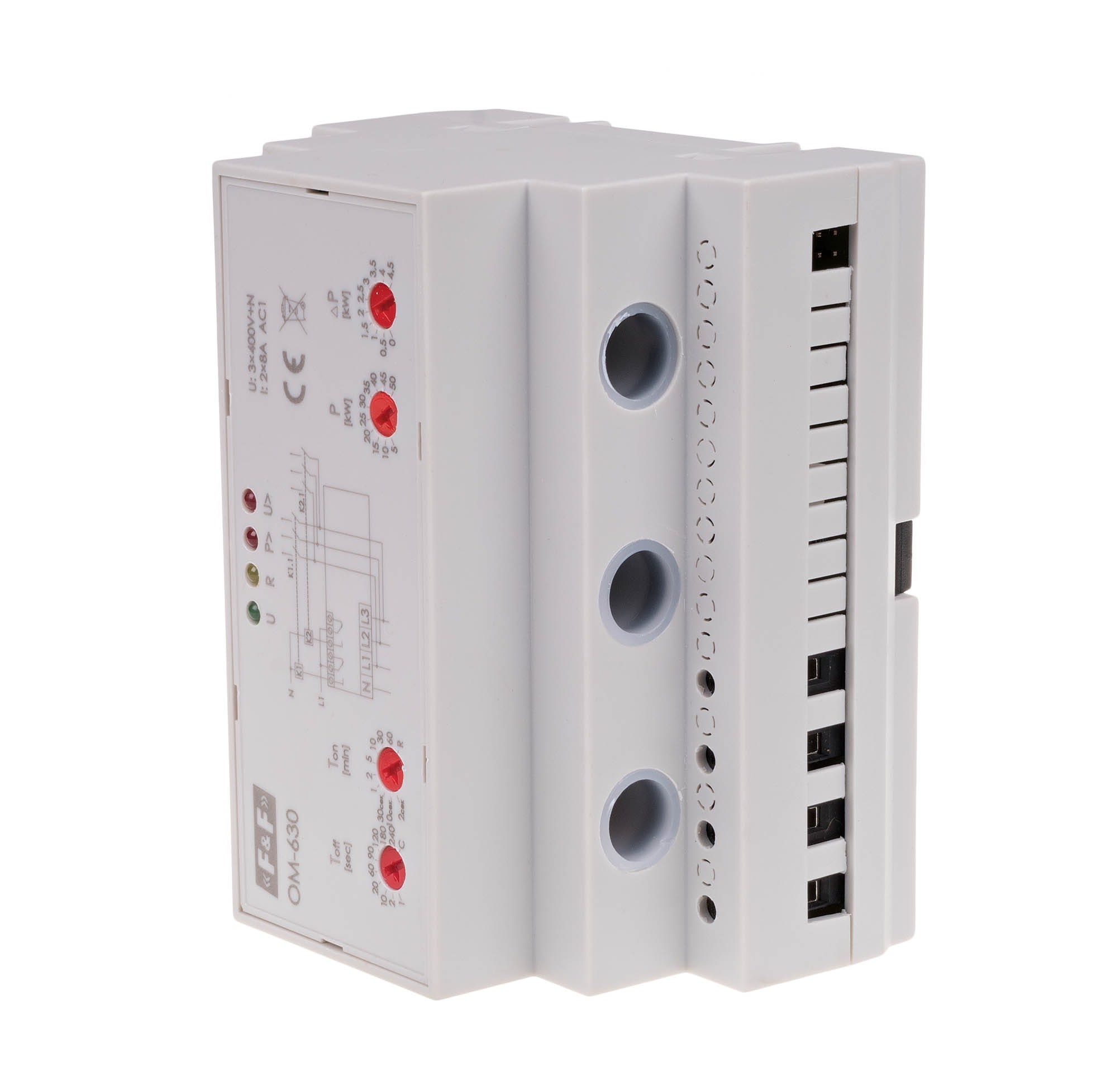

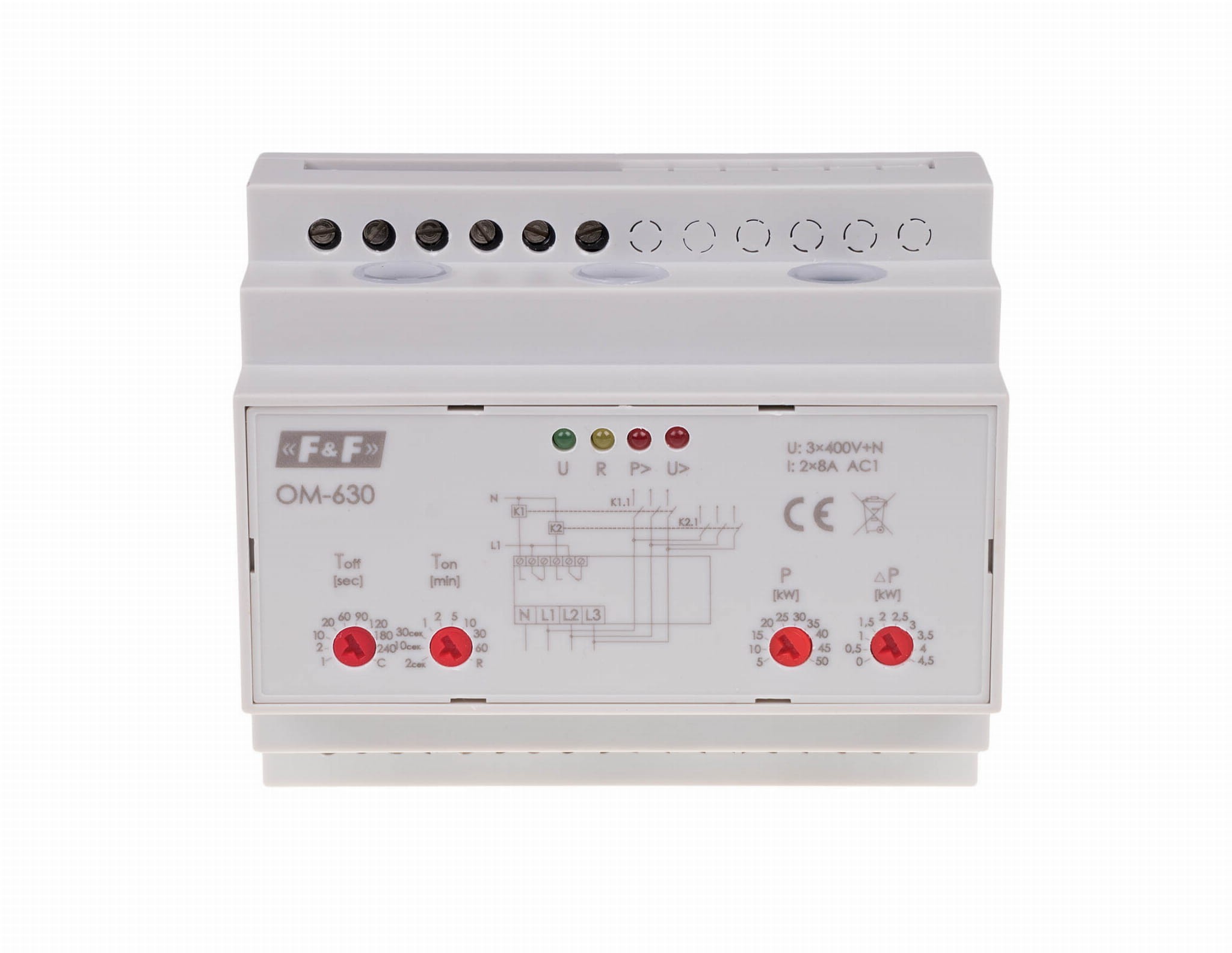

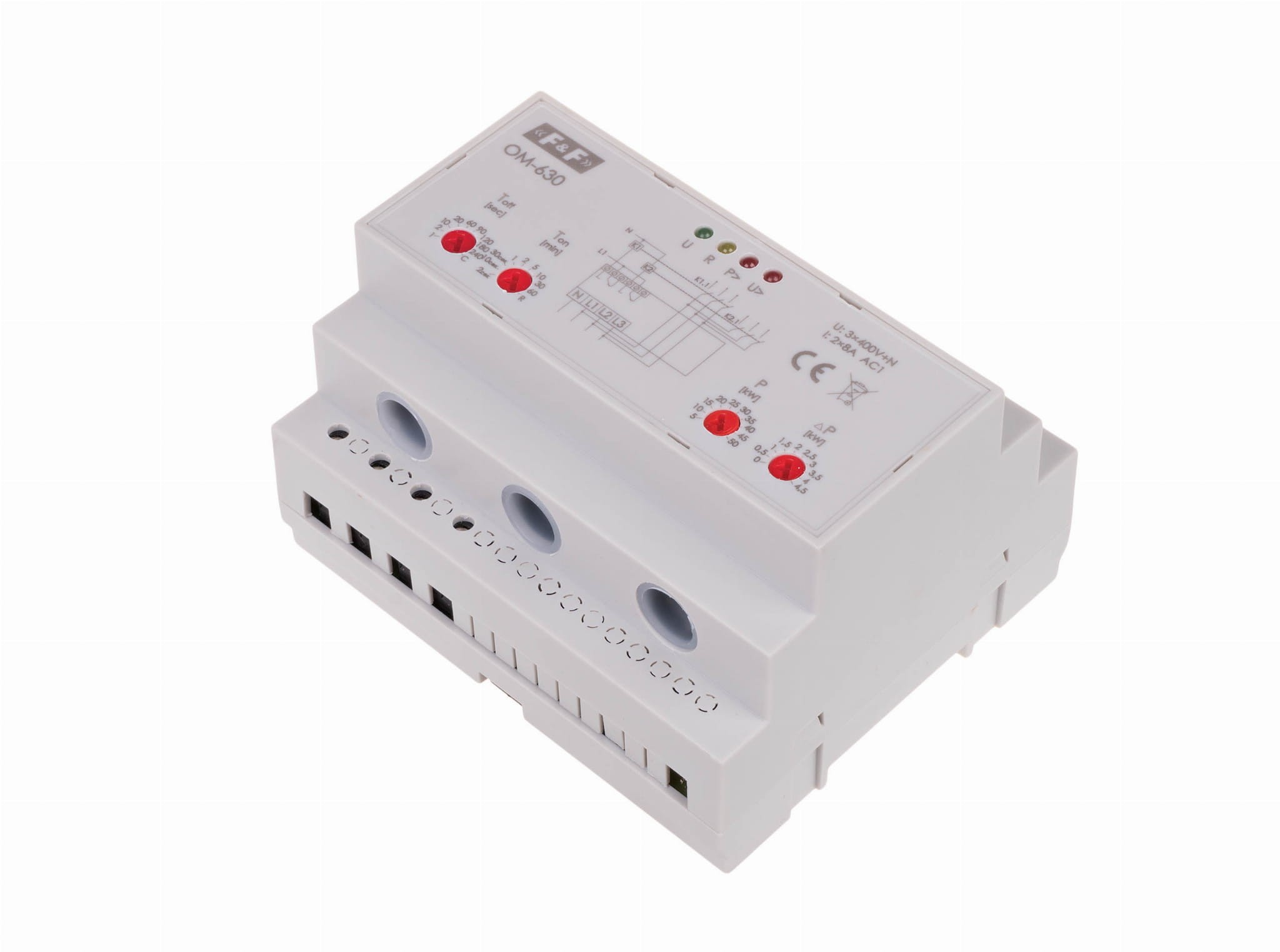

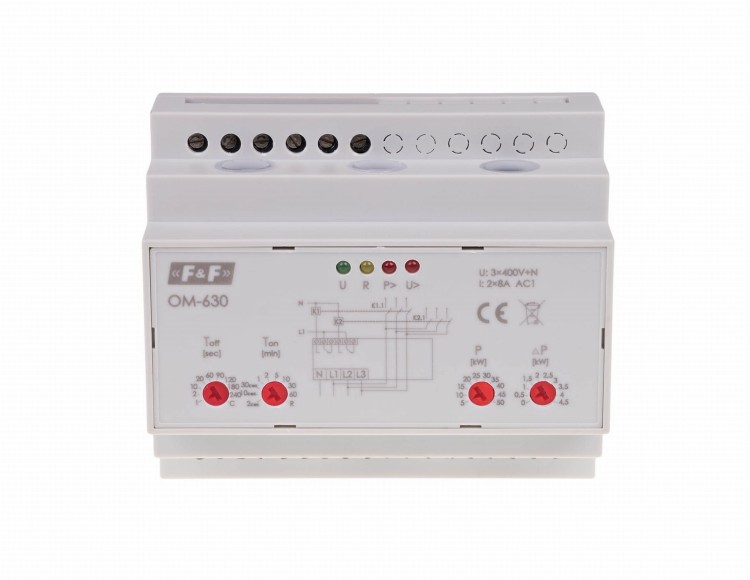

Trójfazowy Ogranicznik Poboru Mocy z Przekaźnikiem Napięciowym, Pomiar Bezpośredni do 50 kW OM-630 F&F

OM-630 to zaawansowany, trójfazowy, modułowy ogranicznik poboru mocy firmy F&F, przeznaczony do ciągłej kontroli i pomiaru mocy czynnej pobieranej przez odbiorniki podłączone do sieci **3-fazowej**. Umożliwia **bezpośredni pomiar** mocy do **50 kW** (prąd do 80 A na fazę wbudowanymi przekładnikami) i jej odłączenie w przypadku przekroczenia zadanego progu. Urządzenie pełni również funkcję **trójfazowego przekaźnika napięciowego**, chroniąc instalację przed nieprawidłowościami zasilania.

Kluczowe Funkcje i Parametry OM-630

Ogranicznik OM-630 zapewnia kompleksową ochronę i kontrolę w instalacjach trójfazowych:

• Pomiar Mocy: Bezpośredni pomiar mocy czynnej w zakresie **5 kW \ 50 kW** (regulowany).
• Maksymalne Obciążenie: Do 2 x 8 A (AC-1) na wyjściach przekaźników (sterowanie zewnętrznym stycznikiem).
• Funkcja Przekaźnika Napięciowego:
  • Dolny próg napięciowy (UL): **160 V** ($\pm$ 2%).
  • Górny próg napięciowy (UH): **260 V** ($\pm$ 2%).
• Regulacja Czasów:
  • Czas zadziałania przy przekroczeniu mocy ($\text{T}_{\text{OFF}}$): **1 \ 240 s** (regulowany).
  • Czas powrotu zasilania ($\text{T}_{\text{ON}}$): **2 \ 3600 s** (regulowany).
• Kontrola Jakości Zasilania: Kontrola **asymetrii faz, kolejności faz i obecności fazy**. Zabezpiecza również przed skutkami **odłączenia przewodu neutralnego** (przed ogranicznikiem).
• Wyjścia Stykowe: **2 x NO/NC** (przełączny).
• Wymiary: **6 Modułów (105 mm)**, montaż na szynie DIN.

Działanie i Zabezpieczenia

1. Ograniczanie Mocy:

OM-630 stale analizuje pobieraną moc. Jeśli moc przekroczy nastawiony próg, z opóźnieniem $\text{T}_{\text{OFF}}$ nastąpi **odłączenie obciążenia** za pomocą wewnętrznego przekaźnika (K1). Zasilanie zostanie **automatycznie wznowione** po upływie czasu $\text{T}_{\text{ON}}$, pod warunkiem spadku poboru mocy. Urządzenie posiada zaawansowany mechanizm **blokady czasowej** pracy (wyłączenie na 10 minut po 6-krotnym przekroczeniu mocy), chroniący przed celowym nadużywaniem i cyklicznym załączaniem.

2. Ochrona Napięciowa:

W przypadku wyjścia napięcia fazowego poza bezpieczne progi (**poniżej 160 V** lub **powyżej 260 V**) następuje natychmiastowe (dla $\text{U}_{\text{H}}$ - 0,1 s) lub opóźnione (dla $\text{U}_{\text{L}}$ - 5 s) **wyłączenie obciążenia**, chroniące urządzenia przed uszkodzeniem.

3. Zabezpieczenia Dodatkowe:

OM-630 oferuje również **funkcję przekaźnika priorytetowego** oraz **trzy warianty kalkulacyjne mocy**, pozwalające na dostosowanie pomiaru do różnych typów obciążenia (rezystancyjnych, indukcyjnych/pojemnościowych).

Specyfikacja Techniczna (podsumowanie)

OM-630 F&F to profesjonalny, wielofunkcyjny kontroler do zarządzania i ochrony dużych trójfazowych instalacji elektrycznych przed przeciążeniem i niestabilnością napięcia.
