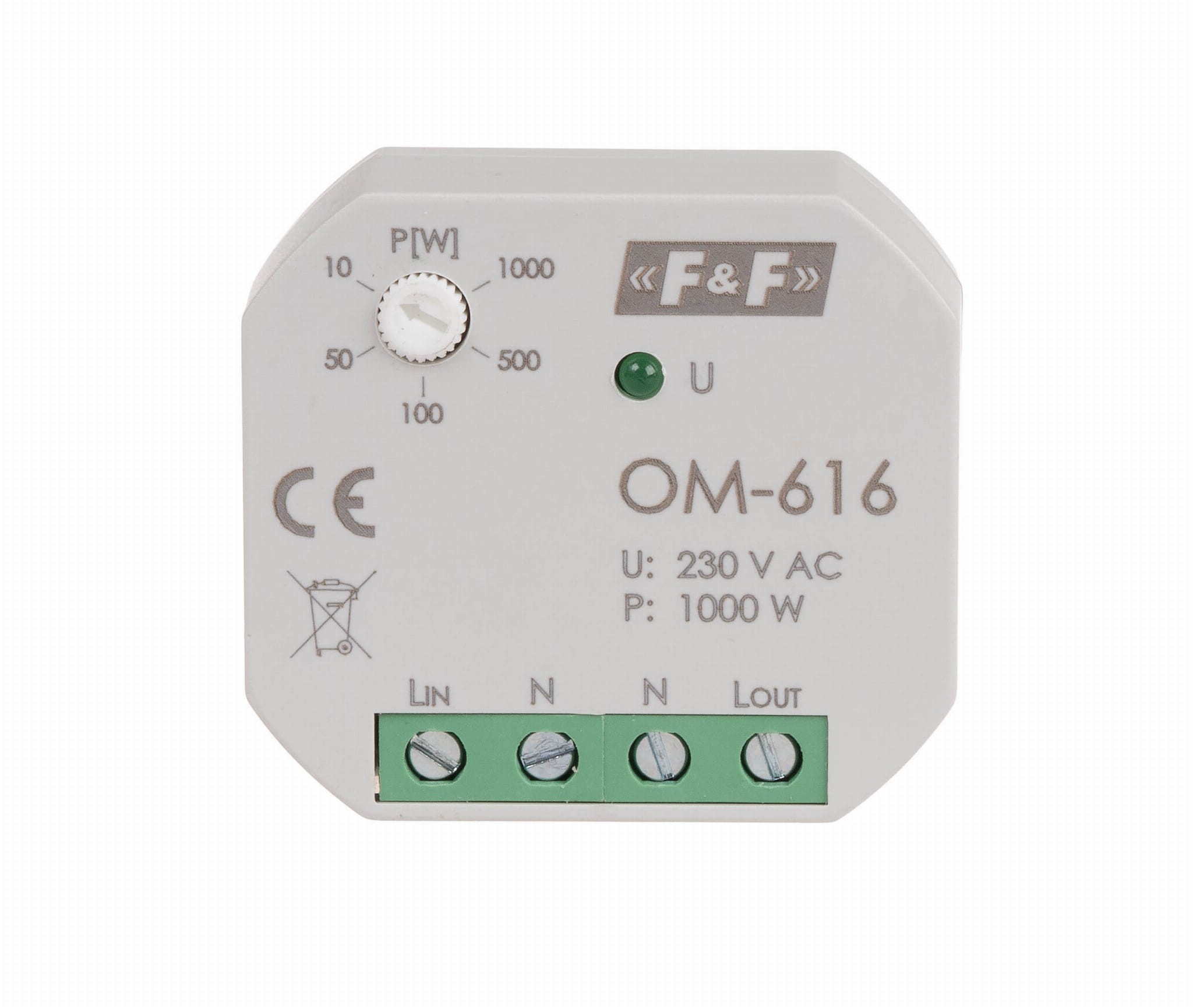

Ogranicznik Poboru Mocy z Przekaźnikiem Napięciowym, Montaż w Puszce Ø 60 mm OM-616 F&F

OM-616 to miniaturowy, podtynkowy ogranicznik poboru mocy firmy F&F, przeznaczony do bezpośredniej kontroli mocy pojedynczych gniazd wtykowych w instalacji jednofazowej (230 V AC). Jego niewielkie wymiary umożliwiają montaż w standardowej puszce instalacyjnej Ø 60 mm. Urządzenie ogranicza pobór prądu do ustalonej wartości i dodatkowo pełni funkcję przekaźnika napięciowego.

Kluczowe Parametry i Funkcje OM-616

• Montaż: Puszka podtynkowa Ø 60 mm. Wymiary: Ø54 (48×43 mm), wysokość: 20 mm.
• Napięcie Zasilania: Szeroki zakres pracy 85 \ 265 V AC.
• Maksymalny Prąd Obciążenia: 5 A (AC-1). Ogranicznik służy do sterowania obwodami o niewielkiej mocy.
• Zakres Ograniczenia Mocy (Regulowany): 0,02 \ 1 kW (20 W \ 1000 W).
• Funkcja Przekaźnika Napięciowego:
  • Dolny próg zadziałania UL: 150 V (czas zadziałania: 10 s).
  • Górny próg zadziałania UL: 270 V (czas zadziałania: 0,3 s).
• Czasy Działania:
  • Czas zadziałania dla mocy: 4 s (stały).
  • Czas powrotu zasilania: 30 s (stały).
• Konfiguracja Styków: 1 x NO (styk zwierny).

Zasada Działania i Zastosowanie

Działanie:

OM-616 pozwala na zasilanie gniazdka, dopóki pobierana moc nie przekracza ustawionego progu (maks. 1 kW). W przypadku przekroczenia mocy, po upływie 4 sekund, styk urządzenia zostaje rozłączony, odcinając zasilanie. Zasilanie jest automatycznie wznawiane po 30 sekundach. Jeśli pobór mocy jest nadal za wysoki, cykl odłączenia i powrotu powtarza się.

Dodatkowo, przekaźnik napięciowy monitoruje jakość zasilania i odłącza obciążenie w przypadku, gdy napięcie przekroczy 270 V lub spadnie poniżej 150 V, chroniąc podłączone urządzenia przed uszkodzeniem.

Zastosowanie:

Ogranicznik OM-616 jest idealny do instalacji w budynkach użyteczności publicznej, takich jak hotele, internaty, szpitale czy biura, gdzie konieczne jest ograniczenie poboru mocy z pojedynczego gniazdka do niewielkich wartości, aby uniemożliwić podłączanie urządzeń dużej mocy (np. grzałek, czajników bez zgody administratora).

Specyfikacja Techniczna (podsumowanie)

OM-616 F&F to dyskretny ogranicznik mocy i kontroler napięcia przeznaczony do montażu w puszce, idealny do kontrolowania poboru prądu z pojedynczych gniazd w miejscach publicznych.
