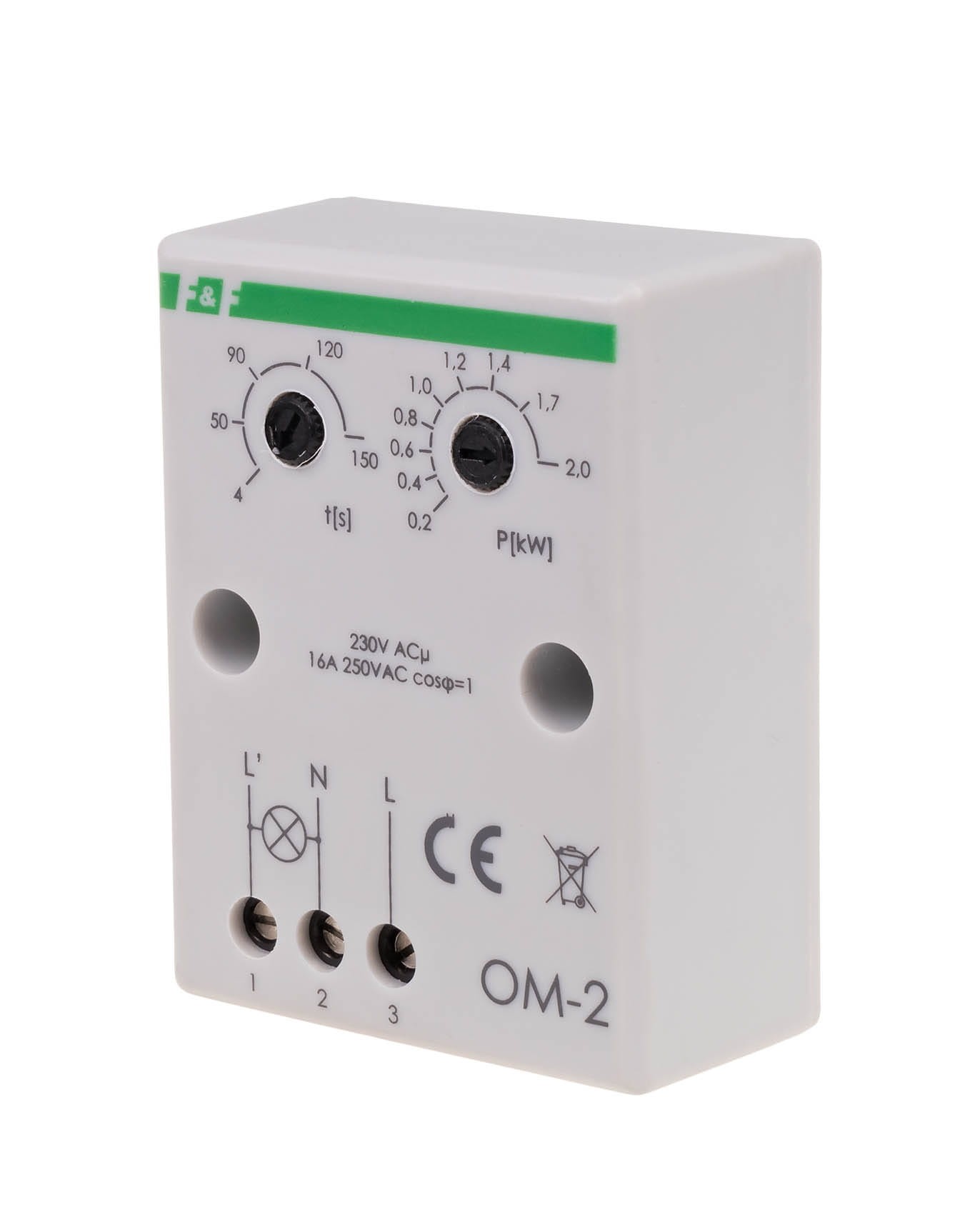

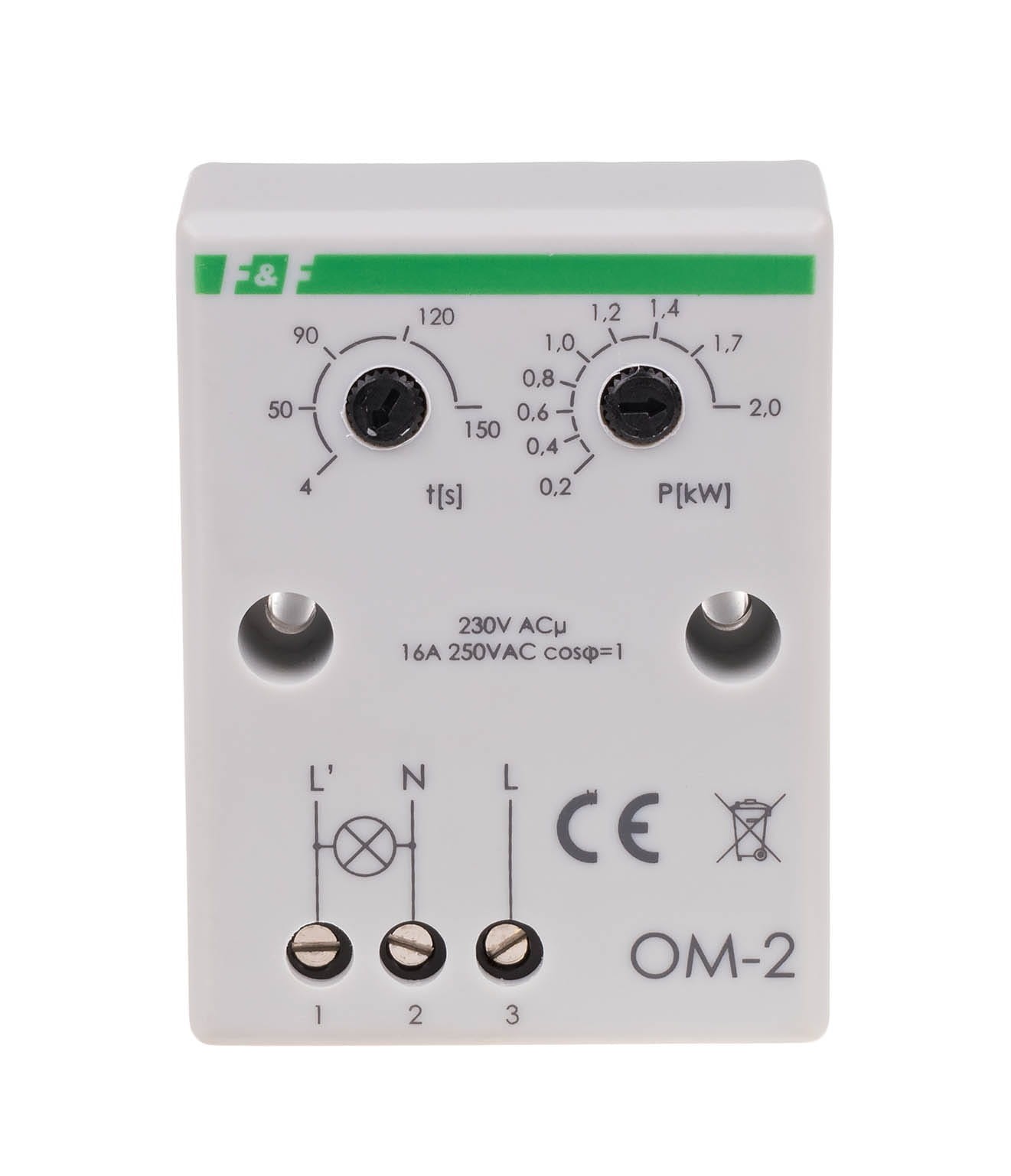

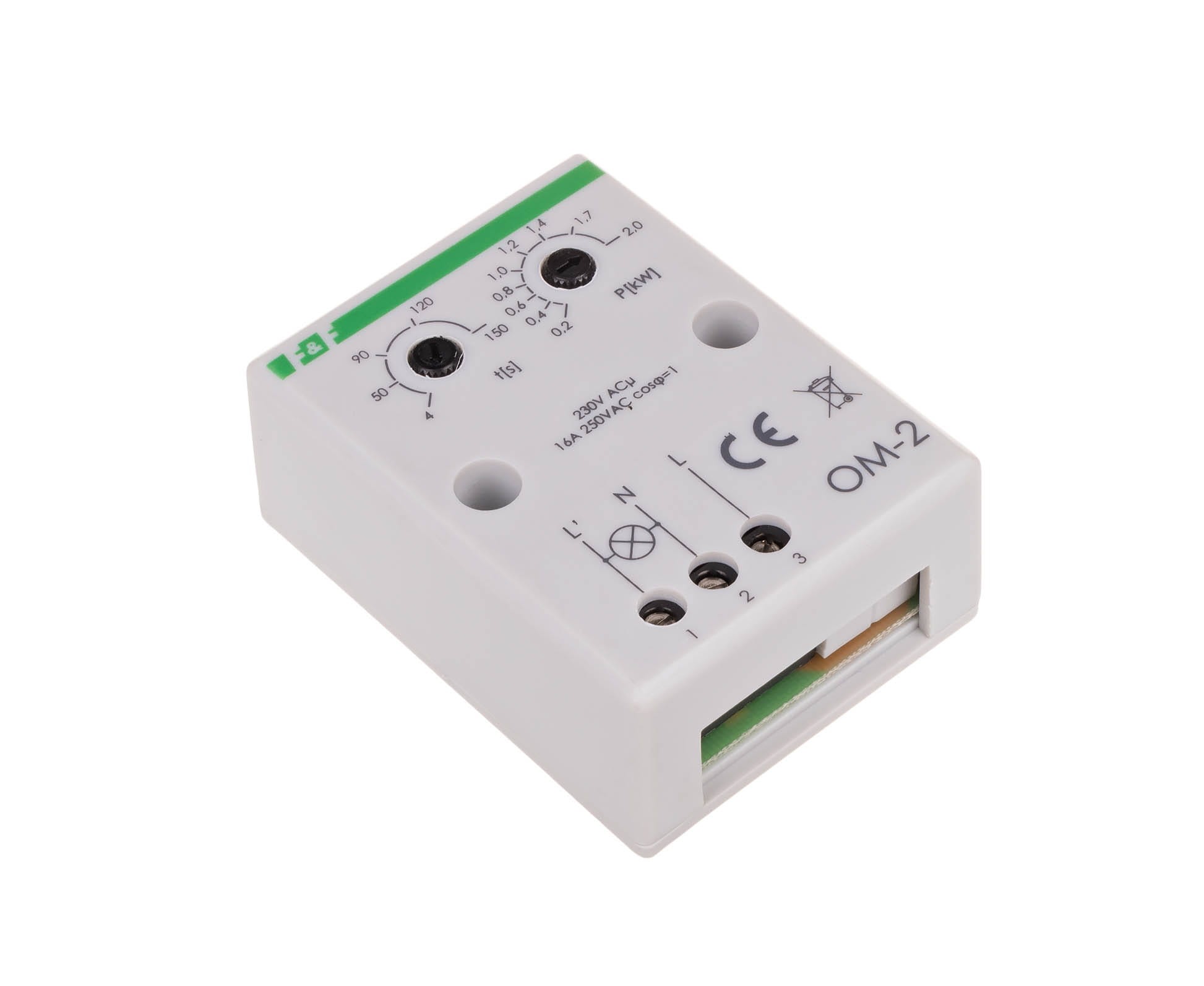

Ogranicznik Poboru Mocy Natablicowy 200 \ 2000 VA OM-2 F&F

OM-2 to ogranicznik poboru mocy firmy F&F przeznaczony do automatycznego odłączania zasilania obwodu instalacji jednofazowej (230 V AC) w przypadku przekroczenia ustalonej wartości mocy pobieranej. Urządzenie charakteryzuje się regulowaną mocą zadziałania oraz regulowanym czasem powrotu zasilania. Jest to model natablicowy, co oznacza, że jest montowany natynkowo, a nie na szynie DIN.

Kluczowe Parametry i Funkcje OM-2

• Montaż: Natablicowy (natynkowy). Wymiary: 51×67×26 mm (± 1 mm).
• Napięcie Zasilania: 230 V AC.
• Maksymalny Prąd Obciążenia: 16 A (AC-1).
• Ograniczenie Mocy (Regulowane): 200 \ 2000 VA. Pozwala na precyzyjne ustawienie progu odcięcia mocy.
• Opóźnienie Zadziałania (Stałe): 1,5 \ 2 s. Krótki czas opóźnienia zapobiega wyłączeniom przy chwilowych, nieistotnych skokach mocy.
• Czas Powrotu Zasilania (Regulowany): 4 \ 150 s. Długość przerwy w zasilaniu po przekroczeniu mocy można dostosować.
• Konfiguracja Styków: 1 x NO (styk zwierny).
• Histereza Powrotu: 2%.

Zasada Działania i Zastosowanie

Działanie:

Ogranicznik OM-2 pozwala na zasilanie obwodu, gdy łączna moc odbiorników w kontrolowanym obwodzie jest niższa od ustalonej wartości. Przekroczenie tego progu poboru mocy powoduje automatyczne odłączenie zasilania po opóźnieniu wynoszącym ok. 2 sekundy. Zasilanie zostaje wznowione automatycznie po upływie ustawionego czasu powrotu (4 \ 150 s). Jeżeli wartość pobieranej mocy jest nadal za wysoka, nastąpi ponowne odcięcie zasilania.

Zastosowanie i Uwaga:

OM-2 służy do zabezpieczania całych obwodów elektrycznych przed przeciążeniem i jest często wykorzystywany w miejscach, gdzie konieczne jest kontrolowanie mocy przyłączeniowej (np. w piwnicach, na klatkach schodowych we wspólnotach mieszkaniowych), aby uniemożliwić podłączanie urządzeń o zbyt dużej mocy. UWAGA: Ogranicznika OM-2 nie należy stosować w układach z elektronicznym zapłonem, zasilaczami impulsowymi oraz innymi urządzeniami generującymi harmoniczne od 3 wzwyż.

Specyfikacja Techniczna (podsumowanie)

OM-2 F&F to natablicowy ogranicznik poboru mocy, który oferuje regulowany próg zadziałania i czas powrotu, skutecznie chroniąc obwody jednofazowe przed przeciążeniem.
