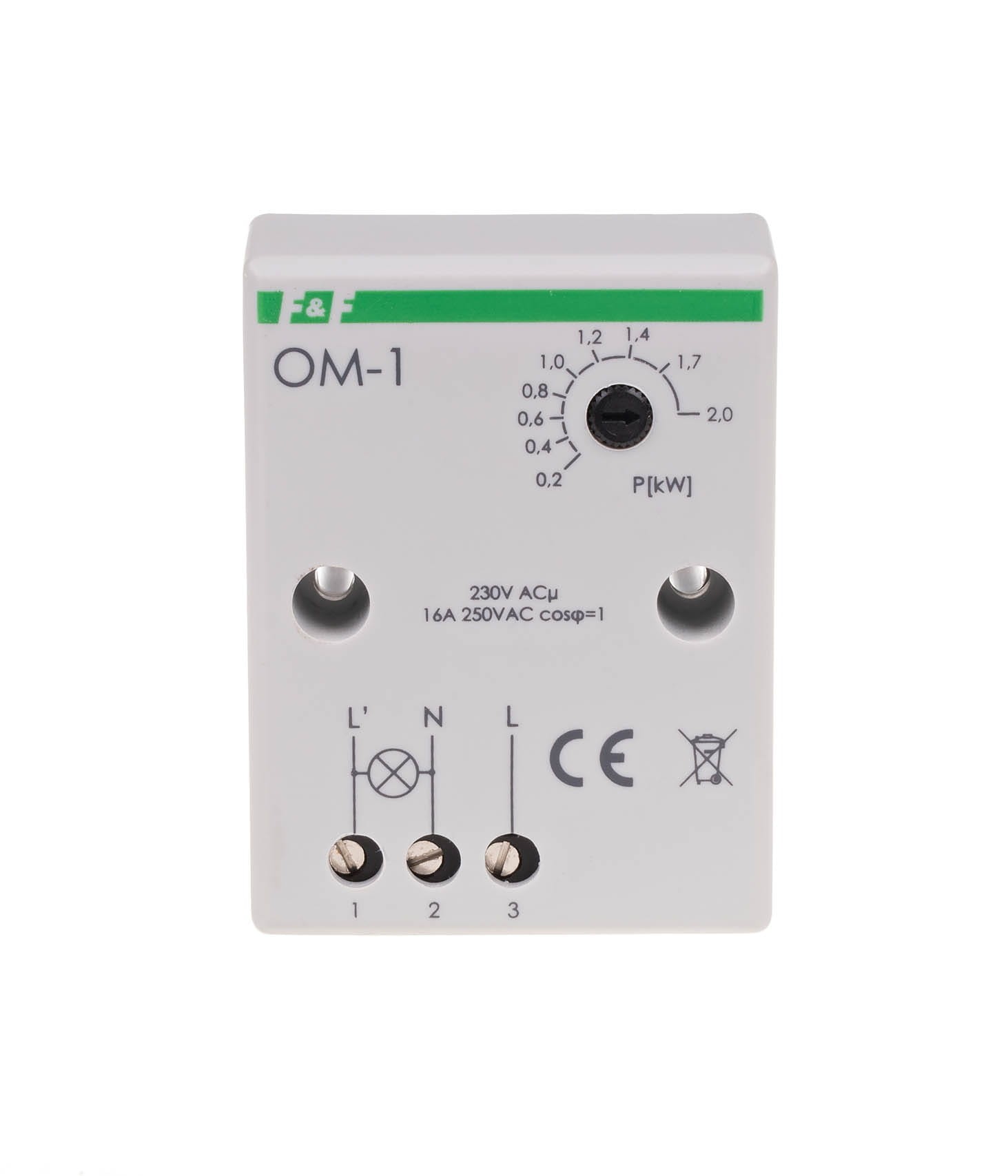

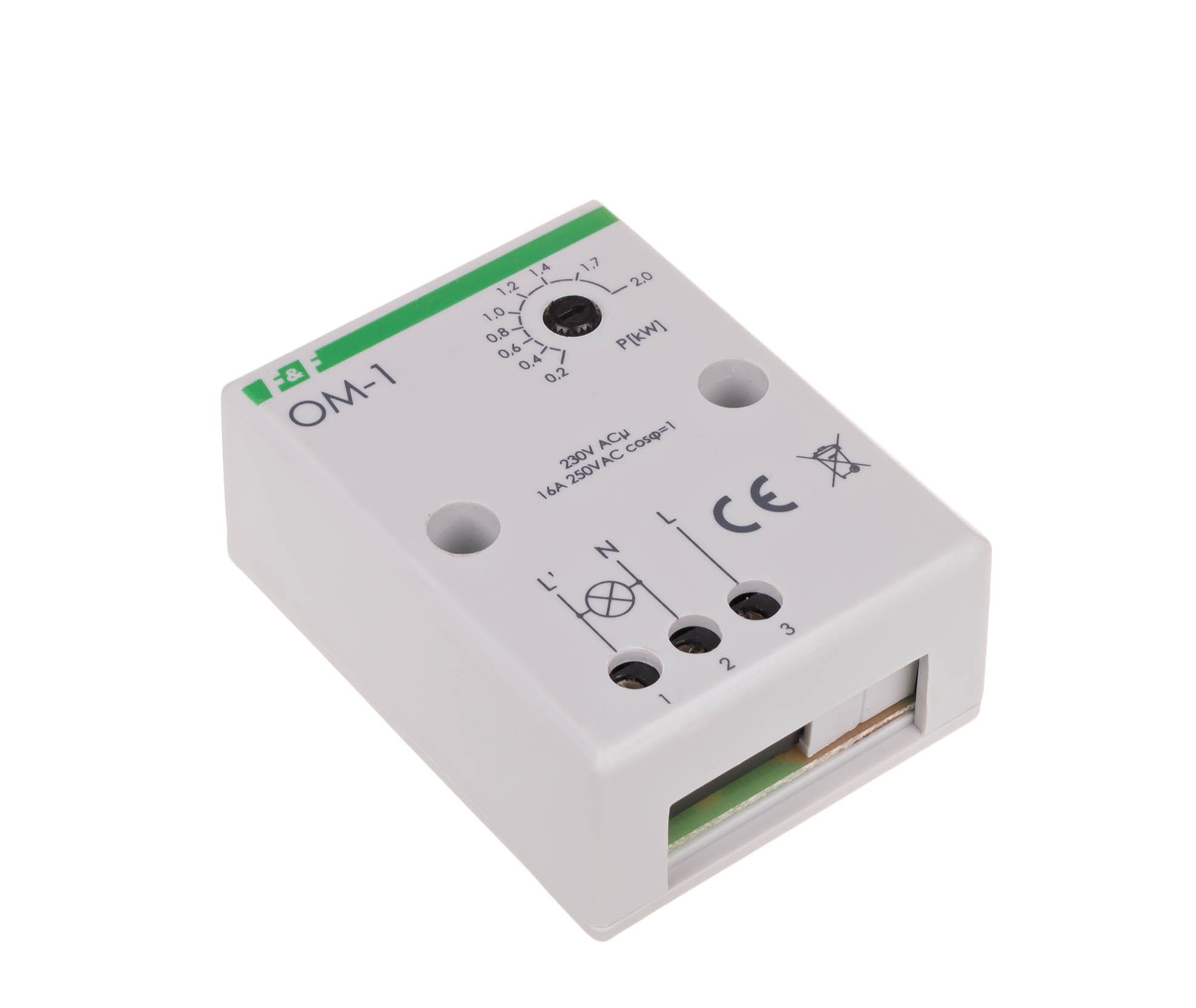

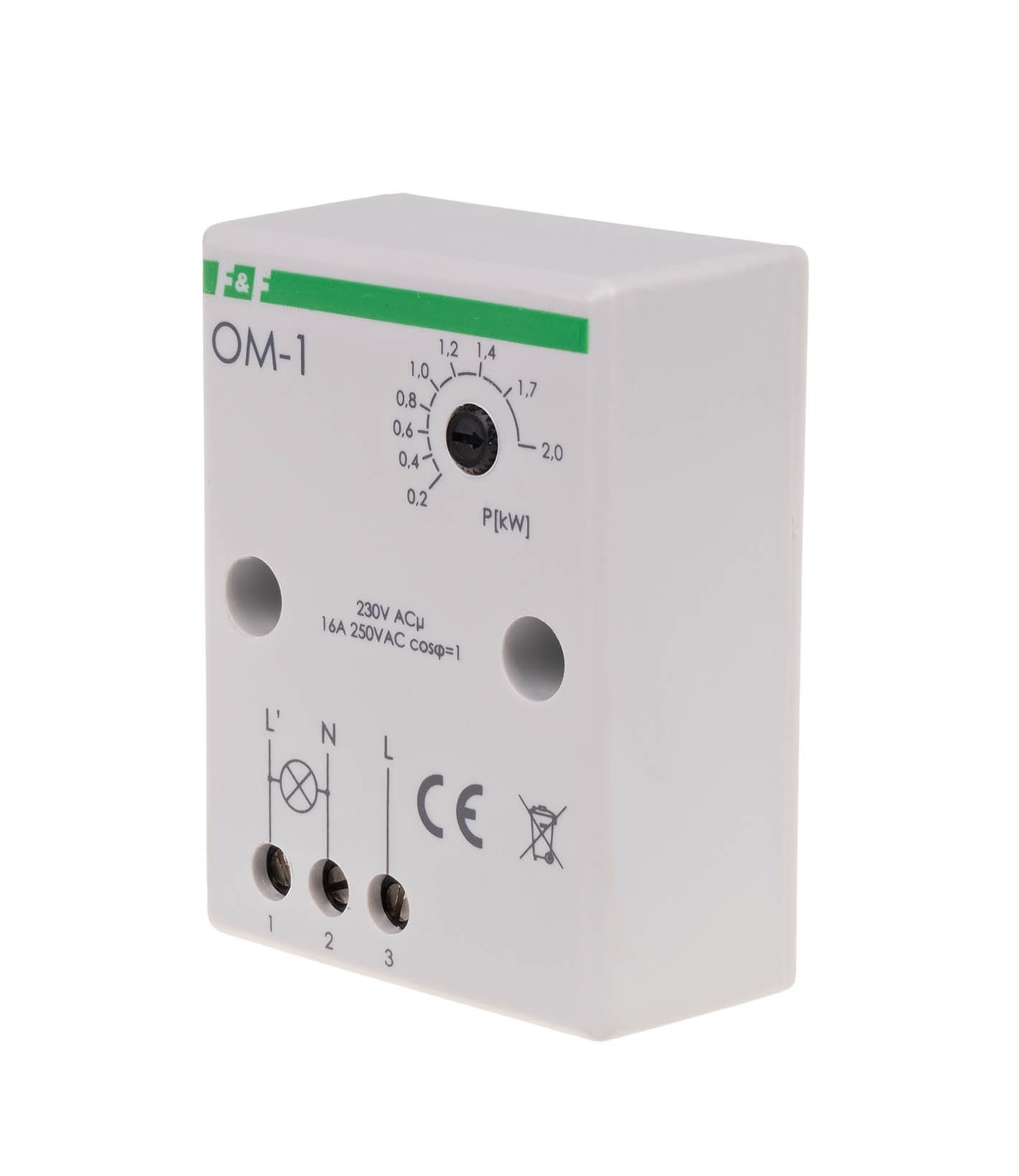

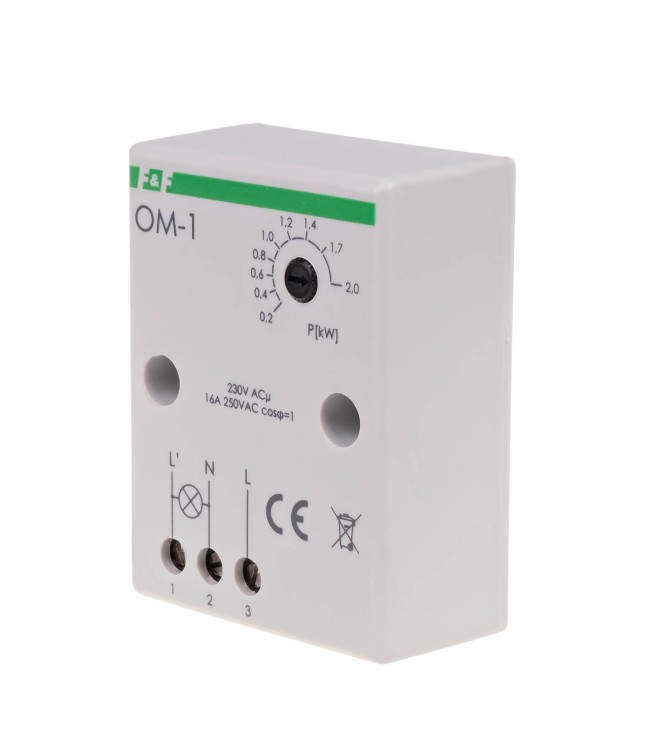

Ogranicznik Poboru Mocy Natablicowy 200 \ 2000 VA ze Stałym Czasem Powrotu OM-1 F&F

OM-1 to popularny ogranicznik poboru mocy firmy F&F, przeznaczony do automatycznego odłączania zasilania obwodu instalacji jednofazowej (230 V AC) w momencie przekroczenia ustalonej wartości mocy pobieranej. Jest to model natablicowy, montowany natynkowo, charakteryzujący się regulowaną mocą zadziałania i fabrycznie stałym czasem powrotu zasilania.

Kluczowe Parametry i Funkcje OM-1

• Montaż: Natablicowy (natynkowy) za pomocą dwóch wkrętów do podłoża. Wymiary: 51×67×26 mm (± 1 mm).
• Napięcie Zasilania: 230 V AC.
• Maksymalny Prąd Obciążenia: 16 A (AC-1).
• Ograniczenie Mocy (Regulowane): 200 \ 2000 VA. Możliwość precyzyjnego ustawienia progu odcięcia mocy.
• Opóźnienie Zadziałania (Stałe): 1,5 \ 2 s. Układ opóźniający zapobiega wyłączeniu zasilania przy chwilowych skokach mocy.
• Czas Powrotu Zasilania (Stały): 30 s. Czas przerwy w zasilaniu po przekroczeniu mocy jest nastawiony fabrycznie. (W przeciwieństwie do modelu OM-2, gdzie jest regulowany).
• Konfiguracja Styków: 1 x NO (styk zwierny).
• Histereza Powrotu: 2%.

Zasada Działania i Zastosowanie

Działanie:

Ogranicznik OM-1 monitoruje moc pobieraną przez obwód elektryczny. Utrzymuje zasilanie, dopóki łączna moc odbiorników jest niższa od wartości ustalonej na skali urządzenia. W przypadku przekroczenia ustalonego progu, po upływie 1,5 \ 2 sekund następuje automatyczne odłączenie zasilania kontrolowanego obwodu. Zasilanie zostaje wznowione automatycznie po upływie stałego czasu 30 sekund. Jeżeli pobierana moc nadal jest wyższa od ustawionej, cykl odłączenia i powrotu powtórzy się.

Zastosowanie i Ograniczenia:

OM-1 jest idealny do zabezpieczania całych obwodów przed przeciążeniem w miejscach o ograniczonej mocy przyłączeniowej, np. we wspólnych częściach budynków, piwnicach, czy garażach, aby uniemożliwić podłączanie urządzeń dużej mocy (grzałek, czajników itp.). UWAGA: Producent wyraźnie zaznacza, że OM-1 nie należy stosować w układach z elektronicznym zapłonem (świetlówki energooszczędne), zasilaczami impulsowymi oraz innymi urządzeniami generującymi harmoniczne od 3 wzwyż.

Specyfikacja Techniczna (podsumowanie)

OM-1 F&F to prosty i efektywny ogranicznik mocy natablicowy, zapewniający regulowaną ochronę jednofazowych obwodów o obciążeniu do 16 A ze stałym, 30-sekundowym czasem powrotu.
