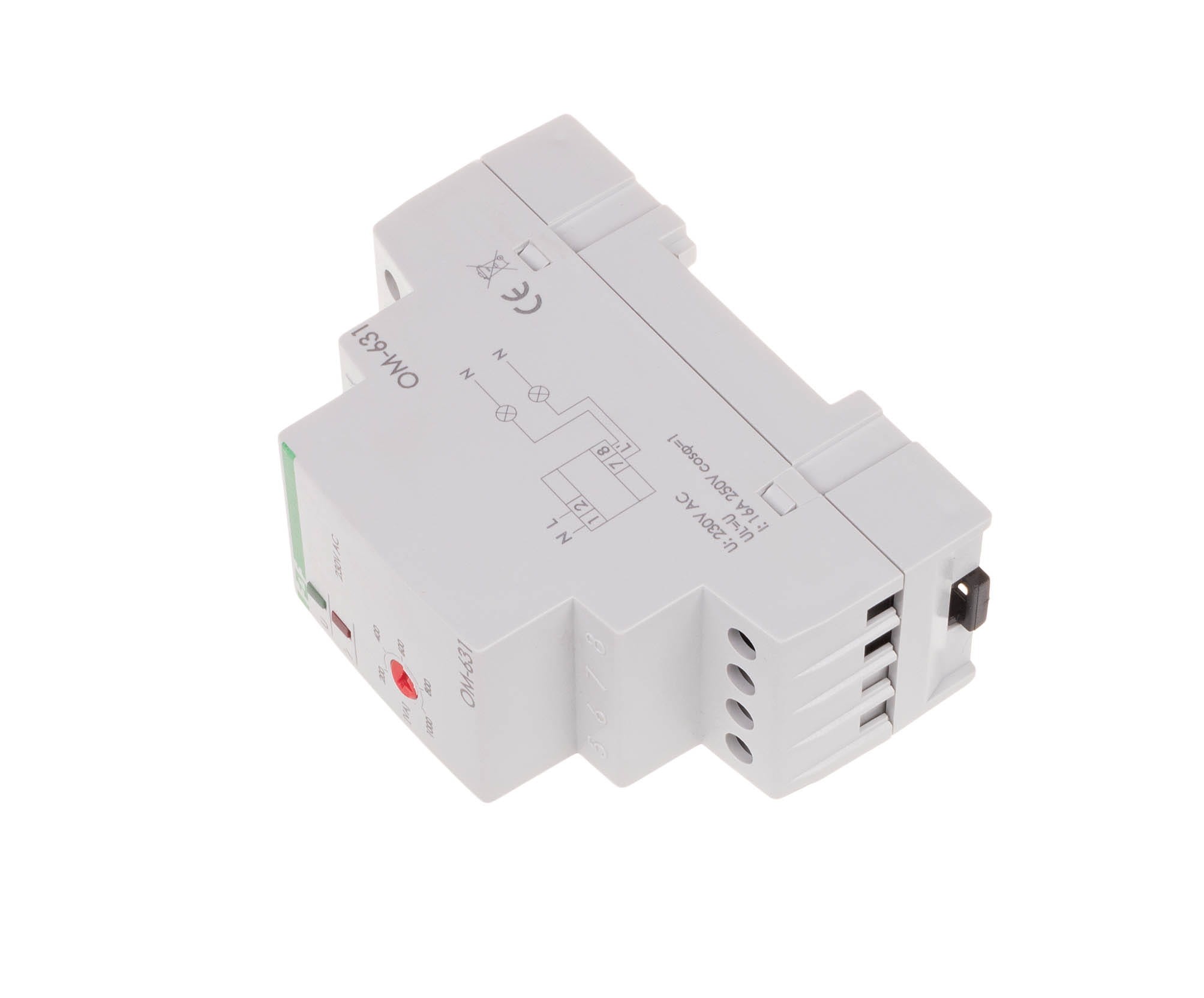

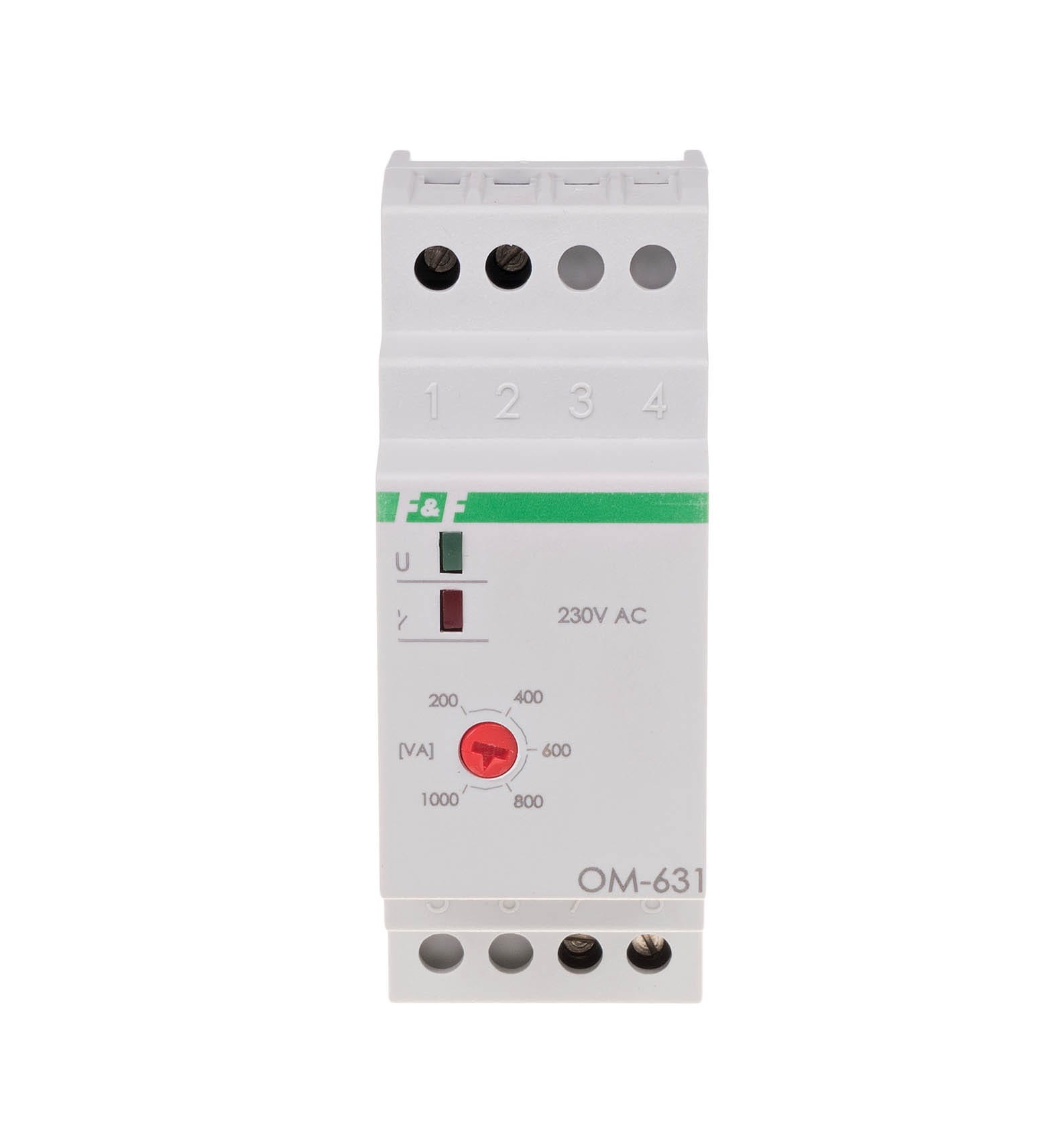

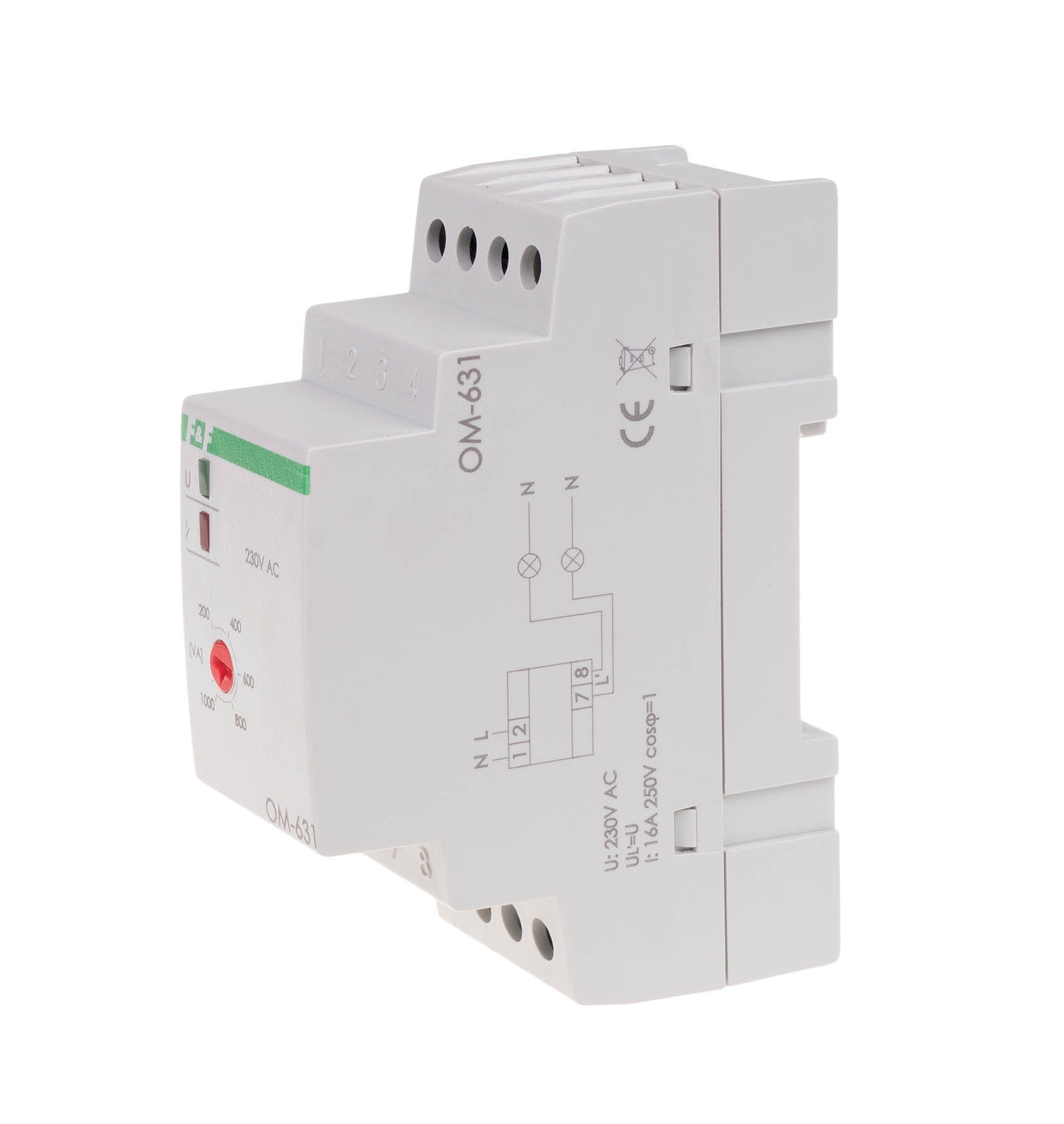

Ogranicznik Poboru Mocy ze Stałym Czasem Powrotu, 230 V AC, 16 A OM-631 F&F

OM-631 to modułowy ogranicznik poboru mocy firmy F&F, przeznaczony do automatycznego odłączania zasilania obwodu instalacji jednofazowej w przypadku przekroczenia ustalonej, maksymalnej wartości mocy pobieranej przez podłączone odbiorniki. Jest montowany na szynie DIN i zajmuje 2 moduły szerokości. Urządzenie charakteryzuje się stałym czasem powrotu zasilania, co czyni jego działanie przewidywalnym.

Kluczowe Parametry i Funkcje OM-631

• Napięcie Zasilania: 230 V AC.
• Maksymalny Prąd Obciążenia: 16 A (AC-1).
• Zakres Ograniczenia Mocy (Regulowany): 200 VA \ 1000 VA (0,2 kW \ 1 kW).
• Stały Czas Powrotu Zasilania: 30 s.
• Opóźnienie Zadziałania: Wbudowane opóźnienie (ok. 1,5 \ 2 s), zapobiegające wyłączeniu zasilania przy chwilowych, krótkotrwałych przekroczeniach mocy.
• Konfiguracja Styków: 1 x NO (styk zwierny).
• Wymiary: 2 Moduły (35 mm).

Zasada Działania i Zastosowanie

Działanie:

1. Monitorowanie: Ogranicznik pozwala na zasilanie obwodu, dopóki łączna moc odbiorników jest niższa od ustawionego progu (200 \ 1000 VA).
2. Odłączenie: Przekroczenie ustalonego progu mocy, trwające dłużej niż 1,5 $\setminus$ 2 sekundy, powoduje odłączenie zasilania kontrolowanego obwodu.
3. Powrót Zasilania: Zasilanie zostaje wznowione automatycznie po stałym czasie 30 sekund. Jeśli po ponownym załączeniu pobór mocy nadal jest zbyt wysoki, nastąpi kolejne odłączenie.

Zastosowanie: OM-631 jest idealny do kontrolowania obwodów w miejscach, gdzie wymagane jest proste i skuteczne ograniczenie mocy przyłączeniowej, np. w ogólnodostępnych pomieszczeniach, piwnicach czy na klatkach schodowych, w celu uniemożliwienia podłączania urządzeń o dużym poborze prądu.

Ważna Uwaga: Producent F&F wyraźnie zaznacza, że ogranicznika OM-631 nie należy stosować w obwodach z nowoczesnymi źródłami światła i zasilaczami impulsowymi (takimi jak oświetlenie LED, świetlówki energooszczędne), które generują wyższe harmoniczne od 3 wzwyż. W takich przypadkach należy zastosować model OM-632, przystosowany do pracy z przekształtnikami prądu.

Specyfikacja Techniczna (podsumowanie)

OM-631 F&F to prosty i niezawodny, modułowy ogranicznik mocy ze stałym, 30-sekundowym czasem automatycznego powrotu zasilania.
