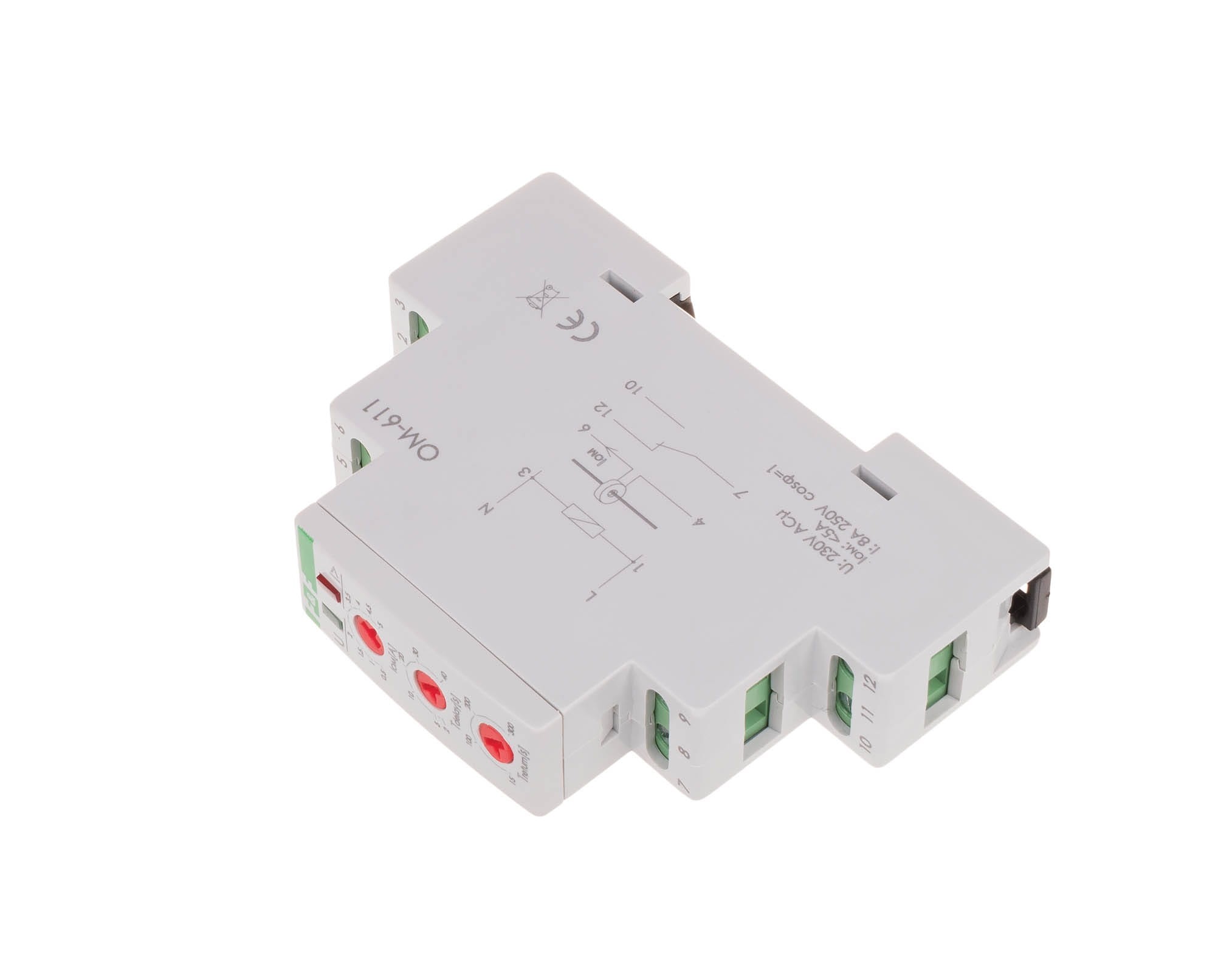

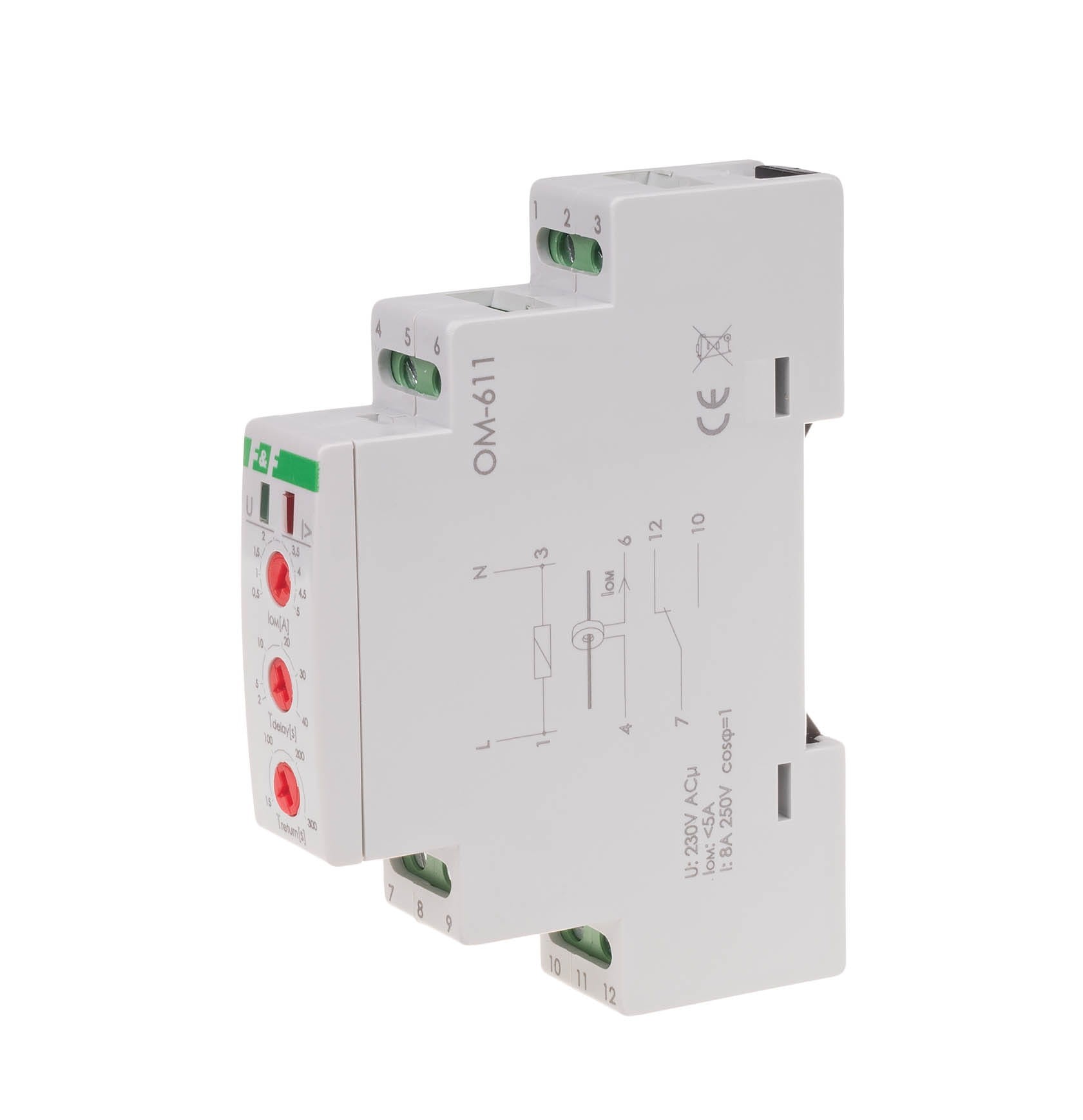

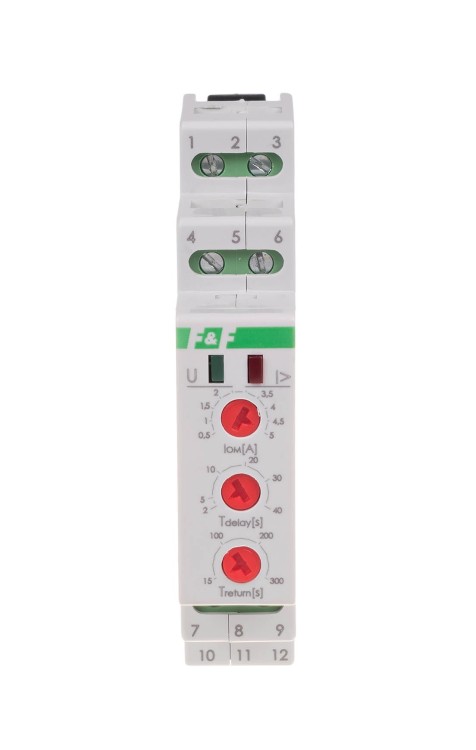

Ogranicznik Poboru Mocy Jednofazowej, Współpraca z Przekładnikiem Prądowym OM-611 F&F

OM-611 to jednomodułowy ogranicznik poboru mocy firmy F&F, przeznaczony do automatycznego odłączania zasilania obwodu instalacji jednofazowej (230 V AC) w przypadku przekroczenia ustalonej wartości mocy pobieranej. Kluczową cechą tego modelu jest konieczność współpracy z zewnętrznym przekładnikiem prądowym (np. 50\5 A, 100\5 A), co pozwala na monitorowanie obwodów o dowolnej, nawet dużej obciążalności.

Kluczowe Parametry i Funkcje OM-611

• Montaż: Na szynę 35 mm (DIN), zajmuje 1 Moduł (18 mm).
• Współpraca: Wymaga zewnętrznego przekładnika prądowego (maksymalny prąd wejścia pomiarowego to 5 A).
• Napięcie Zasilania: 230 V AC.
• Maksymalny Prąd Obciążenia: 8 A (AC-1) na wyjściu przekaźnika (steruje np. stycznikiem).
• Próg Zadziałania (Regulowany): Regulacja dotyczy prądu mierzonego na wejściu (wtórnym) przekładnika: 0,5 \ 5 A. Rzeczywisty próg mocy w obwodzie mierzonym zależy od przekładni (np. dla przekładnika 10:1, limit wynosi 5 \ 50 A).
• Opóźnienie Zadziałania (Regulowane Tdelay): 2 \ 40 s. Zapobiega rozłączeniu przy krótkotrwałych skokach mocy.
• Czas Powrotu Zasilania (Regulowany Treturn): 15 \ 300 s.
• Konfiguracja Styków: 1 x NO/NC (styk przełączny) z separacją styku.

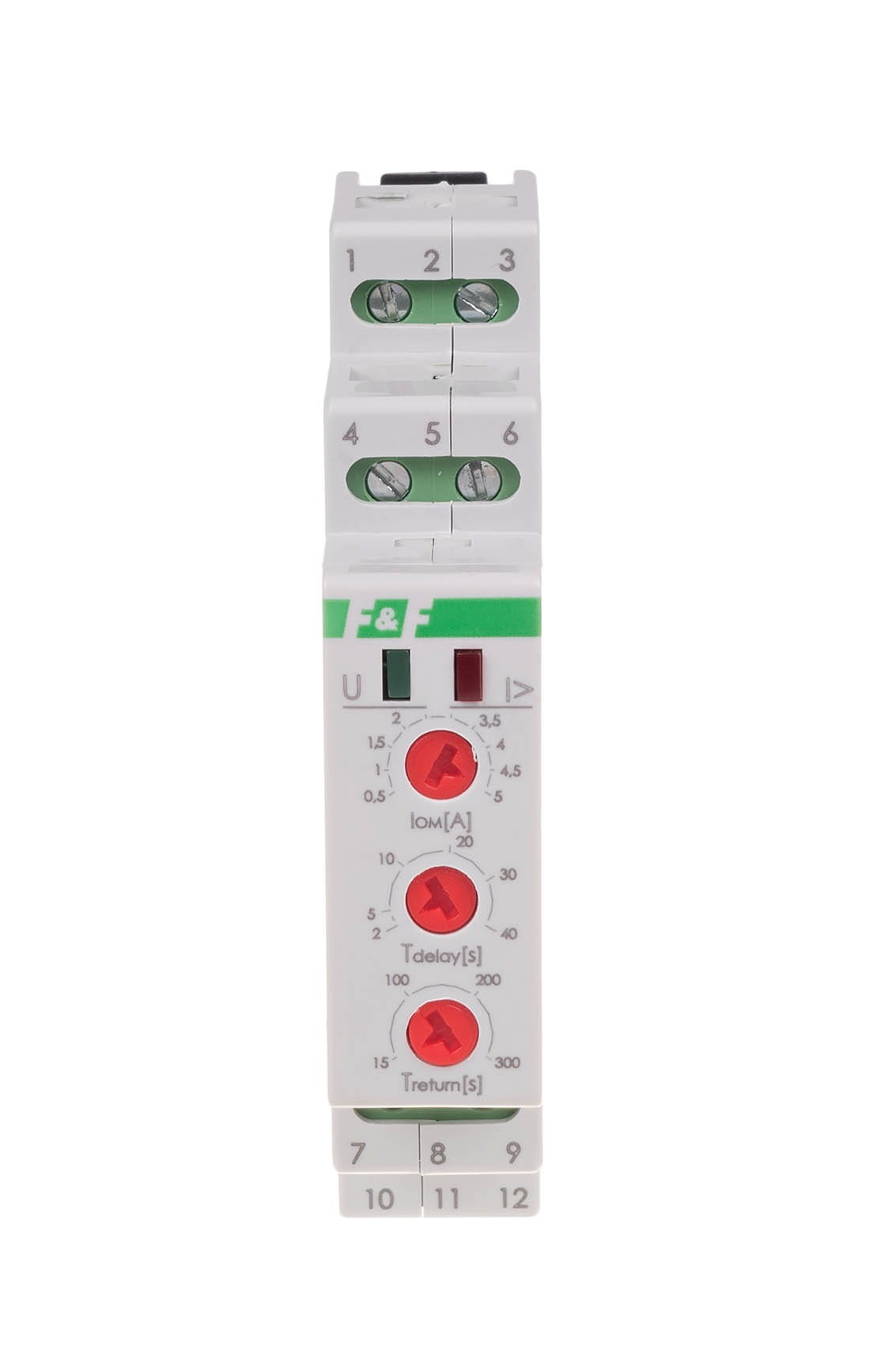

• Sygnalizacja: Zielona LED („U”) sygnalizuje zasilanie. Pulsacyjna czerwona LED („I>”) sygnalizuje przekroczenie ustawionego progu prądu.

Zasada Działania i Zastosowanie

Działanie:

OM-611 monitoruje prąd w obwodzie mierzonym za pomocą przekładnika. Gdy prąd (a tym samym moc) przekroczy ustawiony próg, rozpoczyna się odliczanie czasu opóźnienia Tdelay (2 \ 40 s). Po jego upływie styk przekaźnika zostaje otwarty (pozycja 7-12), odłączając zasilanie kontrolowanego obwodu (np. sterując zewnętrznym stycznikiem). Zasilanie jest automatycznie wznawiane po upływie czasu Treturn (15 \ 300 s). Jeśli wartość prądu w obwodzie mierzonym nadal jest wyższa, cykl odłączenia nastąpi ponownie.

Zastosowanie:

Dzięki współpracy z przekładnikiem prądowym, OM-611 jest przeznaczony do:

• Kontrolowania obwodów o dużych prądach (np. obwodów głównych, zasilania maszyn).
• Instalacji, gdzie bezpośredni pomiar nie jest możliwy lub niewystarczający ze względu na wysokie obciążenie (maksymalny prąd wyjściowy przekaźnika 8 A jest często używany do sterowania większym stycznikiem).
• Zapewnienia regulowanej ochrony przed przeciążeniem dla całych obwodów instalacji w budynkach przemysłowych, biurowych czy mieszkalnych.

Specyfikacja Techniczna (podsumowanie)

OM-611 F&F to precyzyjny, modułowy ogranicznik mocy zaprojektowany do współpracy z przekładnikami, co umożliwia skuteczne monitorowanie i ochronę obwodów o dużym obciążeniu prądowym.
