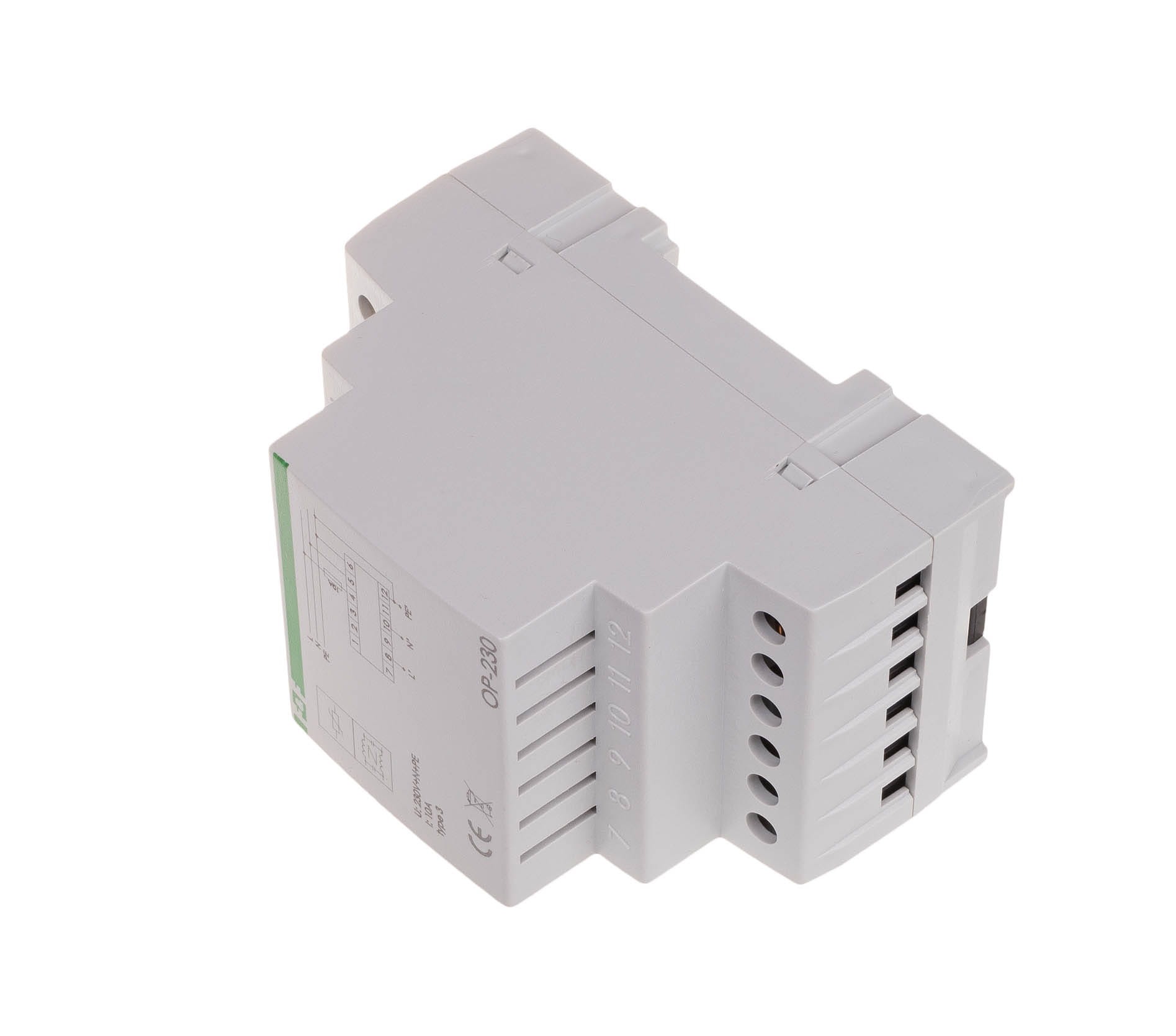

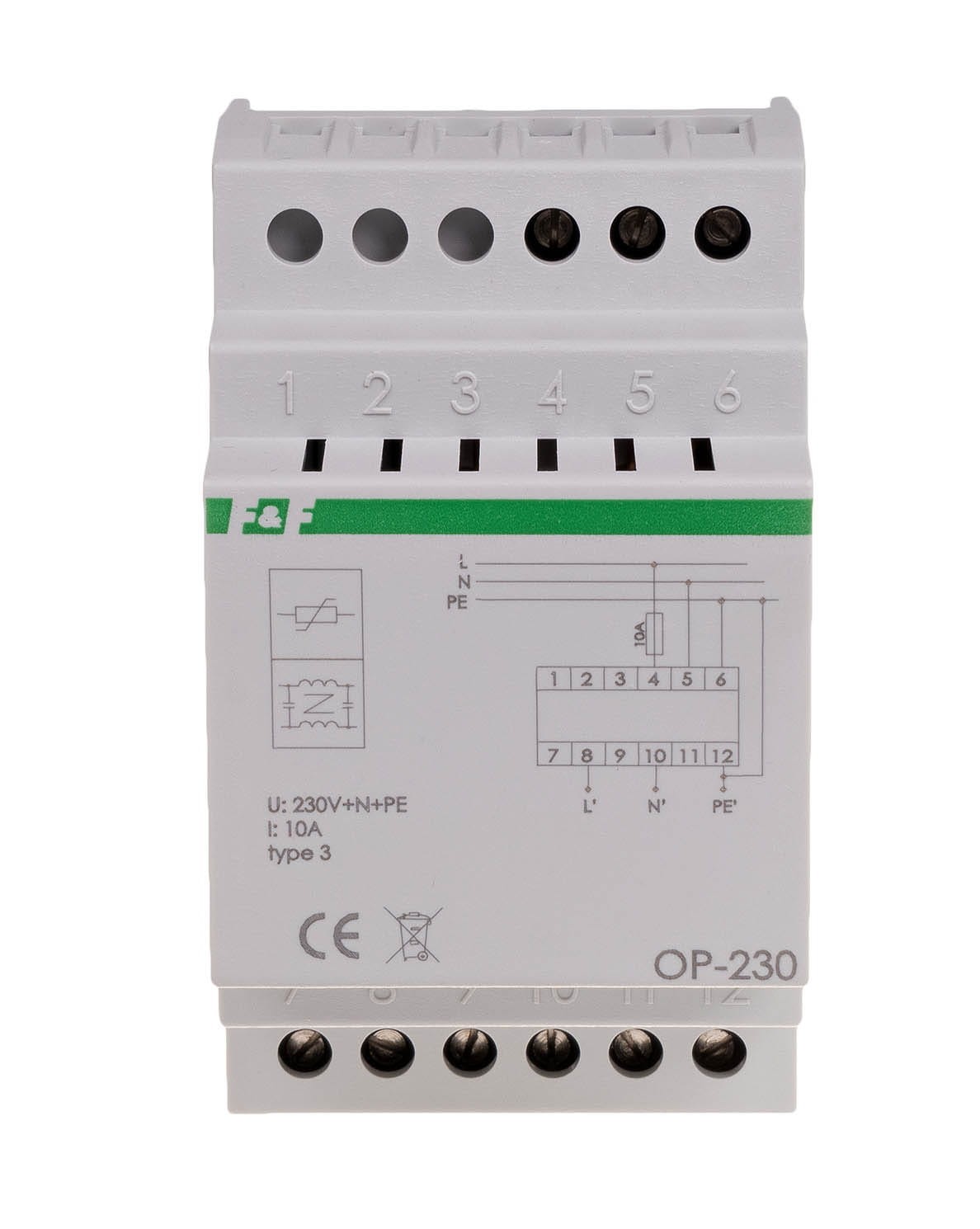

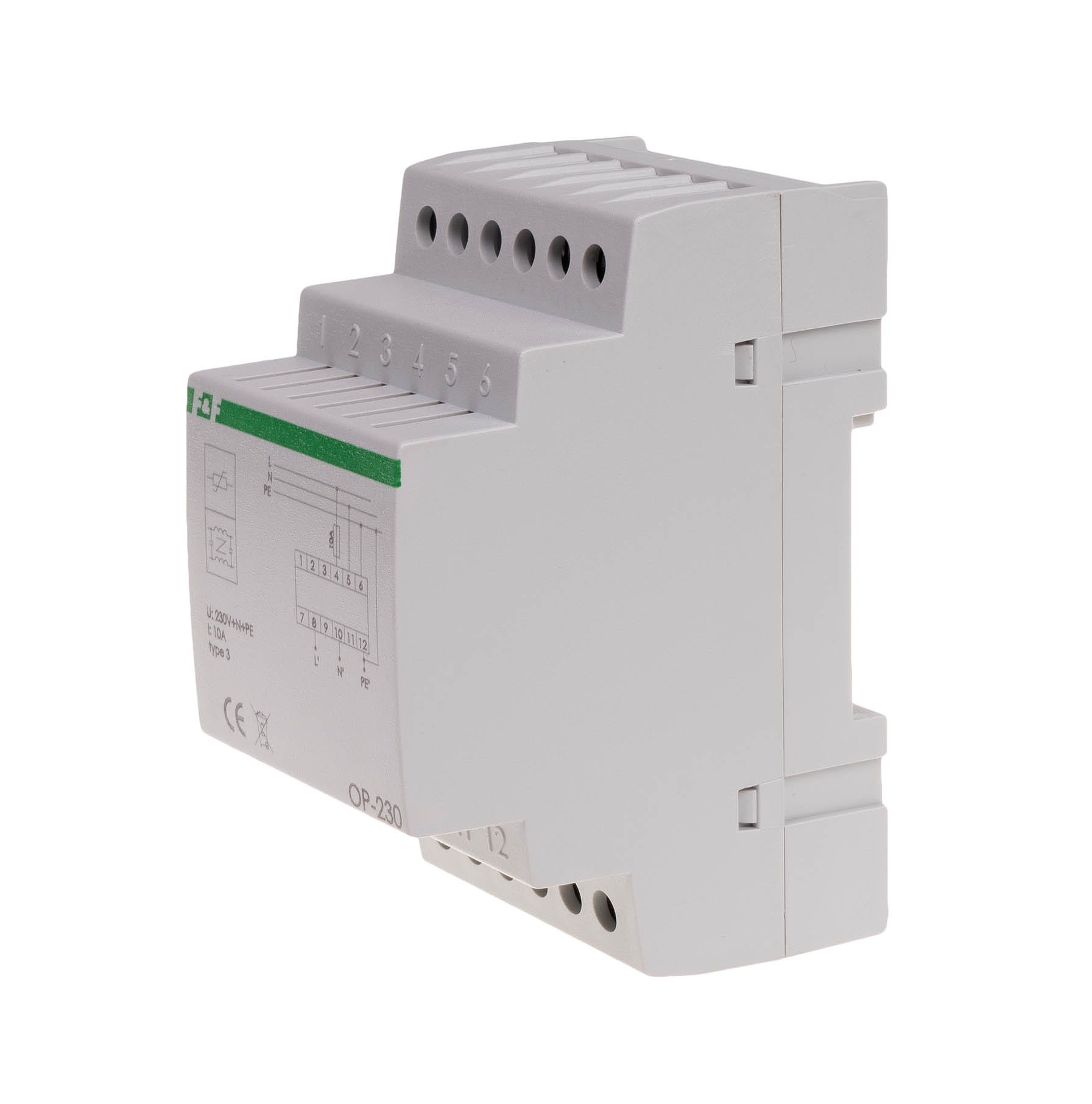

Filtr Przeciwzakłóceniowy z Układem Przeciwprzepięciowym Typ 3 (dawniej D), 230 V AC, 10 A OP-230 F&F

OP-230 firmy F&F to specjalistyczne urządzenie, które pełni podwójną funkcję: jest filtrem przeciwzakłóceniowym oraz ochronnikiem przeciwprzepięciowym Typu 3 (dawniej Klasa D). Został zaprojektowany do ostatecznego zabezpieczenia wrażliwych urządzeń elektronicznych pracujących w rozdzielniach przemysłowych i domowych. Działa w obwodach o napięciu znamionowym 230 V AC i prądzie do 10 A.

Kluczowe Funkcje i Mechanizm Działania

OP-230 łączy zaawansowany układ warystorowy z potrójnym filtrem, co zapewnia kompleksową ochronę:

1. Zaawansowany Układ Przeciwprzepięciowy (Typ 3):
   • Chronii urządzenia przed groźnymi przepięciami asymetrycznymi i symetrycznymi występującymi w sieci.
   • Wykorzystuje aż sześć warystorów, tworząc podwójny stopień ostatecznego zabezpieczenia.
   • Charakteryzuje się wyjątkowo krótkim czasem zadziałania (maks. 25 ns) i niskim napięciowym poziomem ochrony L→N (1 kV).
2. Potrójny Filtr Przeciwzakłóceniowy:
   • Jest to specjalnie zaprojektowany pasywny układ dławików, skutecznie eliminujący zakłócenia radioelektryczne i przemysłowe (filtr symetryczny).
   • Blokuje zakłócenia pochodzące z sieci energetycznej oraz zapobiega przedostawaniu się zakłóceń generowanych przez urządzenia użytkownika do sieci zasilającej.
   • Zapewnia tłumienność zakłóceń radioelektrycznych na poziomie 85 dB.

Zastosowanie i Działanie

Ochronnik OP-230 jest dedykowany do instalacji jako ostatni stopień ochrony (Typ 3) w szeregu urządzeń zabezpieczających. Jego głównym zadaniem jest ochrona końcowych odbiorników w obwodzie, takich jak:

• Systemy Automatyki Przemysłowej: Sterowniki PLC, komputery przemysłowe, panele HMI.
• Automatyka Domowa: Zaawansowane przekaźniki czasowe, zegary sterujące, regulatory, urządzenia RTV i komputerowe.
• Wszelkie urządzenia mikroprocesorowe szczególnie wrażliwe na krótkotrwałe przepięcia i wysokoczęstotliwościowe zakłócenia impulsowe.

Działanie: Ochronnik jest włączany szeregowo w obwód zasilający. W warunkach normalnej pracy przepuszcza prąd znamionowy (do 10 A). W momencie pojawienia się szkodliwych zakłóceń (radiowych, przemysłowych) lub przepięć (np. od łączenia obwodów lub rezonansów), układ filtrujący tłumi zakłócenia, a warystory pochłaniają energię impulsu przepięciowego w czasie krótszym niż 25 nanosekund, bezpiecznie ograniczając napięcie w chronionym obwodzie do poziomu 1 kV.

Specyfikacja Techniczna (podsumowanie)

OP-230 F&F to zaawansowane, dwutorowe zabezpieczenie dla wrażliwej elektroniki, łączące ochronę przeciwprzepięciową Typu 3 z potrójnym filtrem zakłóceniowym.
