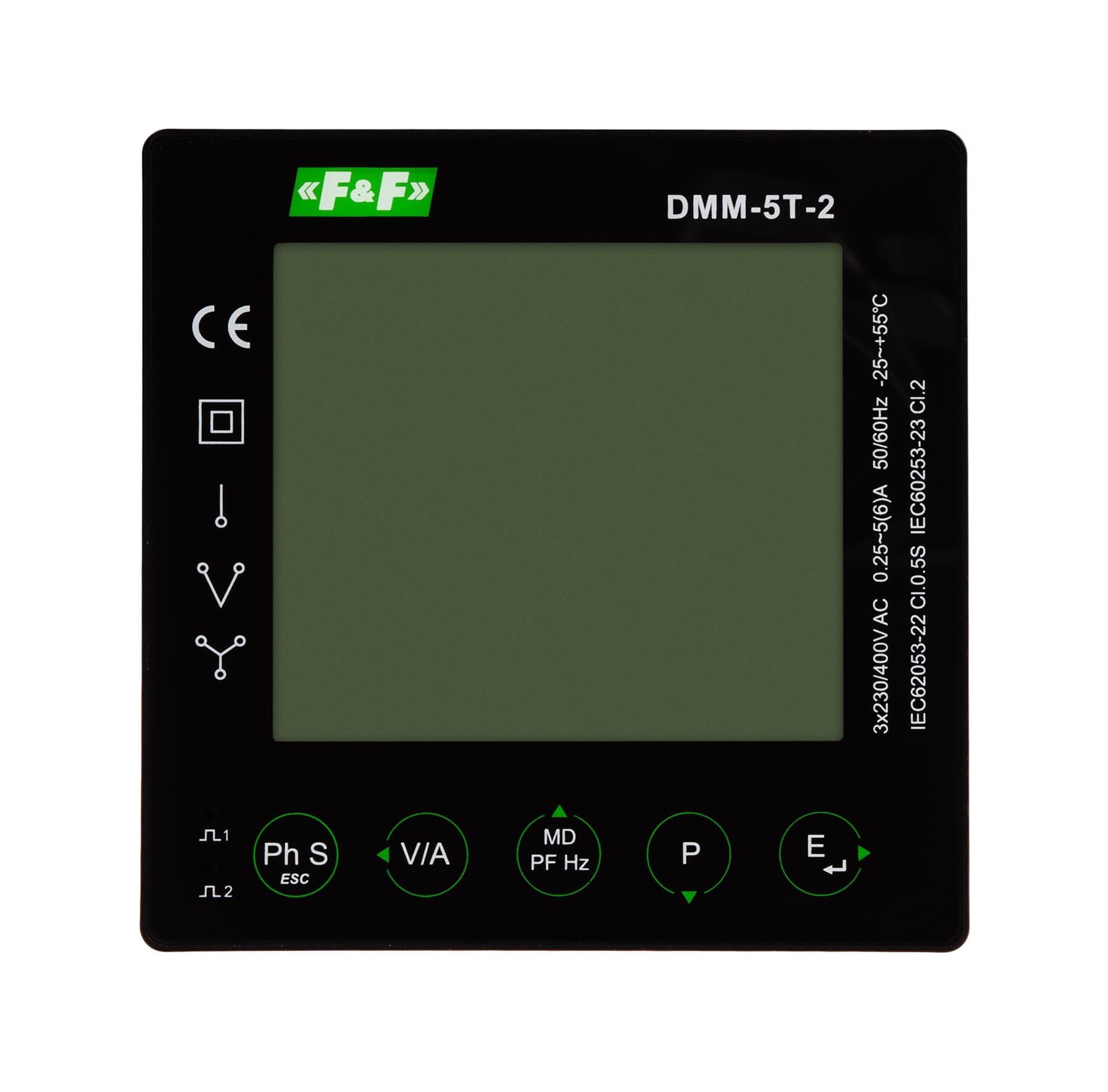

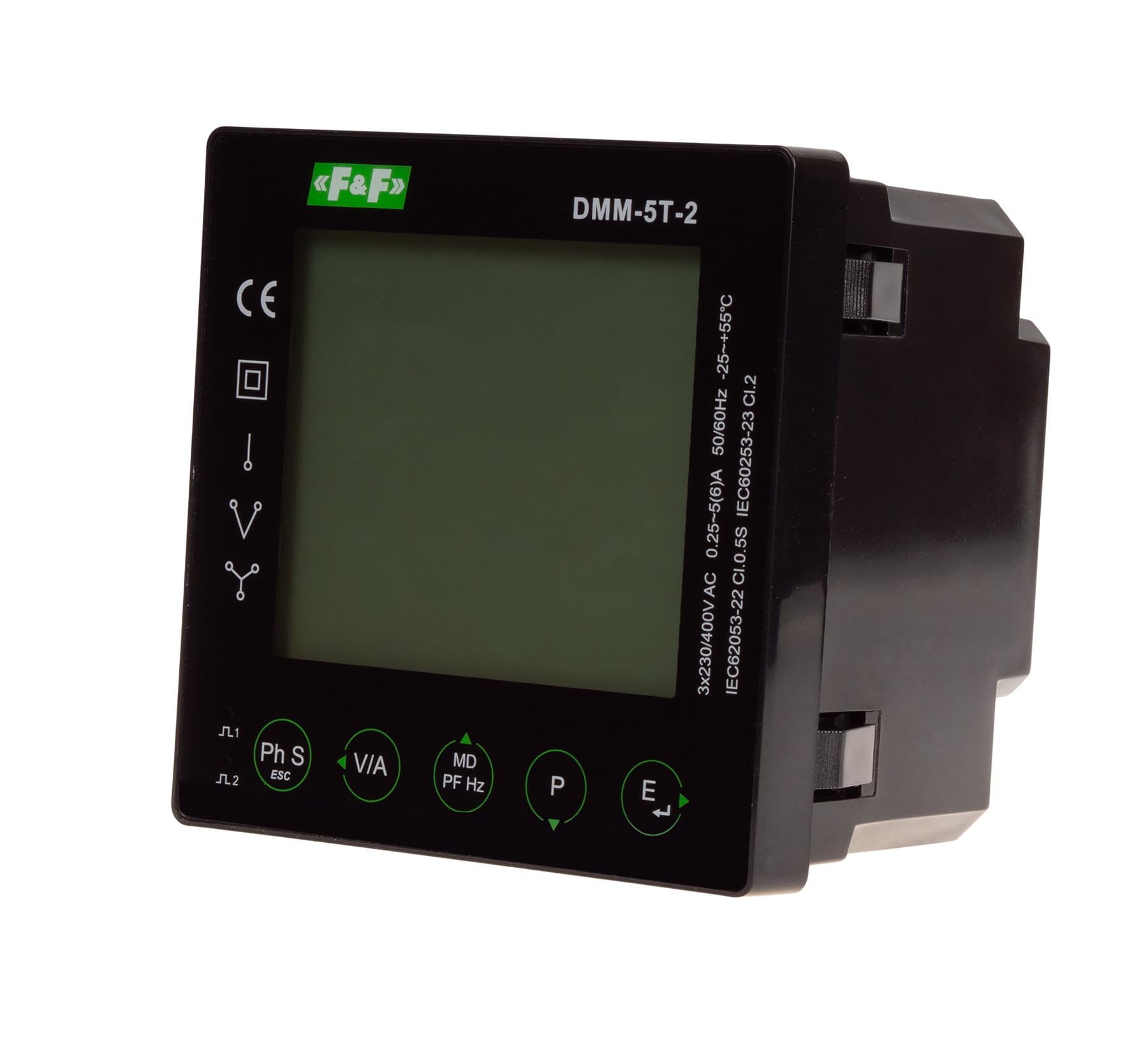

Multimetr Panelowy z Komunikacją Modbus RTU, MID, DMM-5T-2 F&F

DMM-5T-2 firmy F&F to zaawansowany, wielofunkcyjny wskaźnik parametrów sieci elektrycznej, przeznaczony do montażu panelowego (tablicowego). Jest to urządzenie o wysokiej dokładności, które łączy funkcje multimetru z zaawansowaną analizą jakości energii i możliwością zdalnej komunikacji.

Kluczowe Cechy i Funkcje

• Wielofunkcyjność: Mierzy wszystkie kluczowe parametry sieci, w tym napięcia, prądy, częstotliwość, moc czynną, bierną, pozorną oraz energię.
• Komunikacja Modbus: Posiada interfejs RS485 z obsługą protokołu Modbus RTU, co umożliwia zdalny odczyt i monitorowanie wszystkich mierzonych wartości przez systemy nadrzędne (np. SCADA, BMS, systemy MeternetPRO).

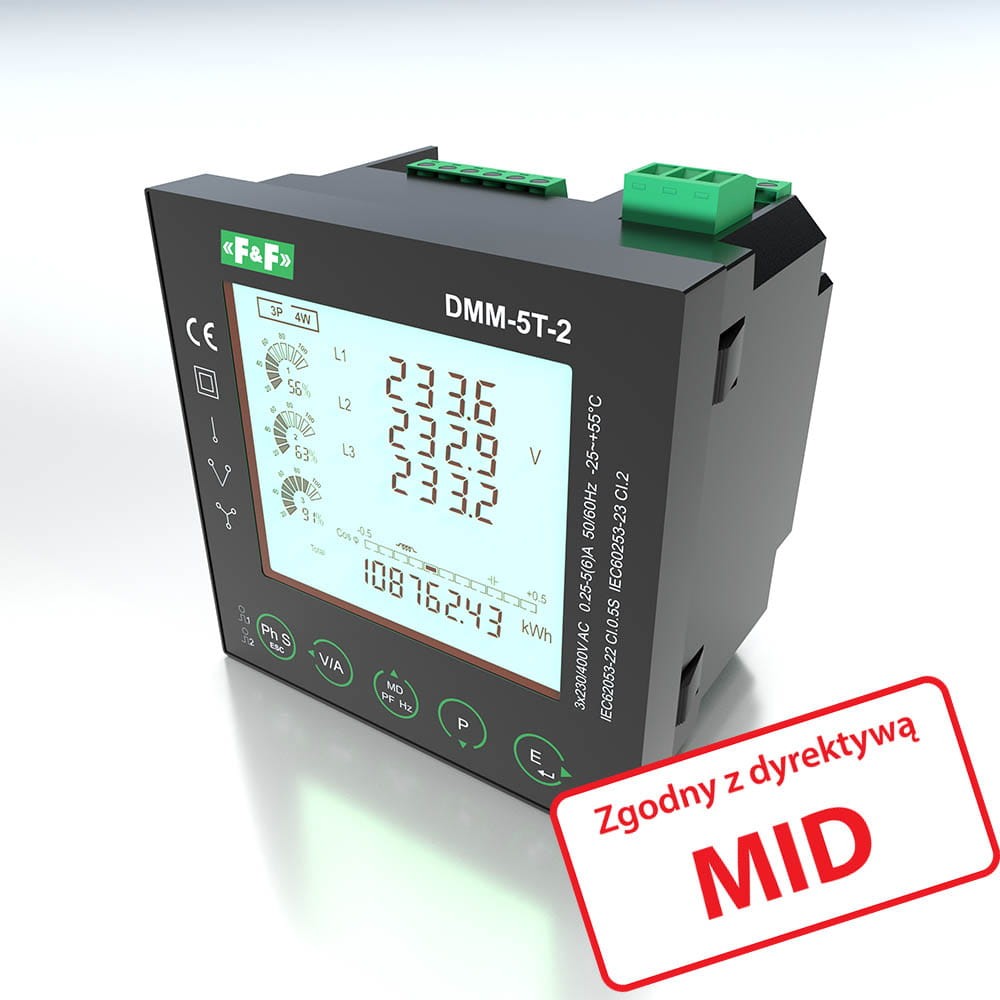

• Certyfikat MID: Zgodność z dyrektywą MID (Measuring Instruments Directive) (klasa 0.5S dla energii czynnej), co pozwala na wykorzystanie urządzenia do legalnych rozliczeń energii.
• Uniwersalność Sieci: Może pracować w sieciach jednofazowych (1P2W), trójfazowych (3P3W) i trójfazowych (3P4W).
• Analiza Jakości Energii: Oferuje zaawansowaną analizę rozkładu harmonicznych napięcia i prądu (do 63. harmonicznej włącznie).
• Pomiar Dwukierunkowy: Umożliwia pełny, czterokwadrantowy pomiar energii (zarówno pobieranej, jak i oddawanej do sieci, np. w instalacjach fotowoltaicznych).
• Wyjścia Impulsowe: Posiada dwa wyjścia impulsowe, co pozwala na podłączenie zewnętrznych urządzeń zliczających lub sterujących.

Mierzone Parametry (Wybrane)

• Napięcia: Fazowe (L-N) i Międzyfazowe (L-L).
• Prądy: Fazowe.
• Moc: Czynna (P), Bierna (Q), Pozorna (S) (z podziałem na fazy i sumarycznie).
• Energia: Czynna (kWh) i Bierna (kVArh) (dwukierunkowo).
• Współczynnik Mocy (cos φ).
• Częstotliwość.
• Harmoniczne: Napięcia i prądu (THD oraz indywidualne do 63. harmonicznej).

Specyfikacja Techniczna (Wybrane Dane)

• Rozmiar Obudowy: 96 mm x 96 mm x 62 mm (montaż tablicowy).
• Rozmiar Otworu Montażowego: 92 mm x 92 mm.
• Układ Pomiarowy: Bezpośredni (do 5A/6A) lub półpośredni (z wykorzystaniem przekładników prądowych - CT) z możliwością programowania przekładni.
• Dokładność Energii Czynnej: Klasa 0.5S (MID).
• Stopień Ochrony Frontu: IP54.
• Zakres Pomiaru Napięcia: L-N 58–276 V AC, L-L 100–480 V AC.

Zastosowanie

DMM-5T-2 jest idealny do zaawansowanego monitorowania parametrów sieci i rozliczania energii w:

• Instalacjach przemysłowych i automatyce budynków (BMS).
• Stacjach transformatorowych, rozdzielniach i zasilaniu maszyn.
• Systemach zarządzania energią (EMS) i monitorowania jakości zasilania.
• Rozliczeniach wewnętrznych lub podlicznikach z wymogiem legalizacji MID.
