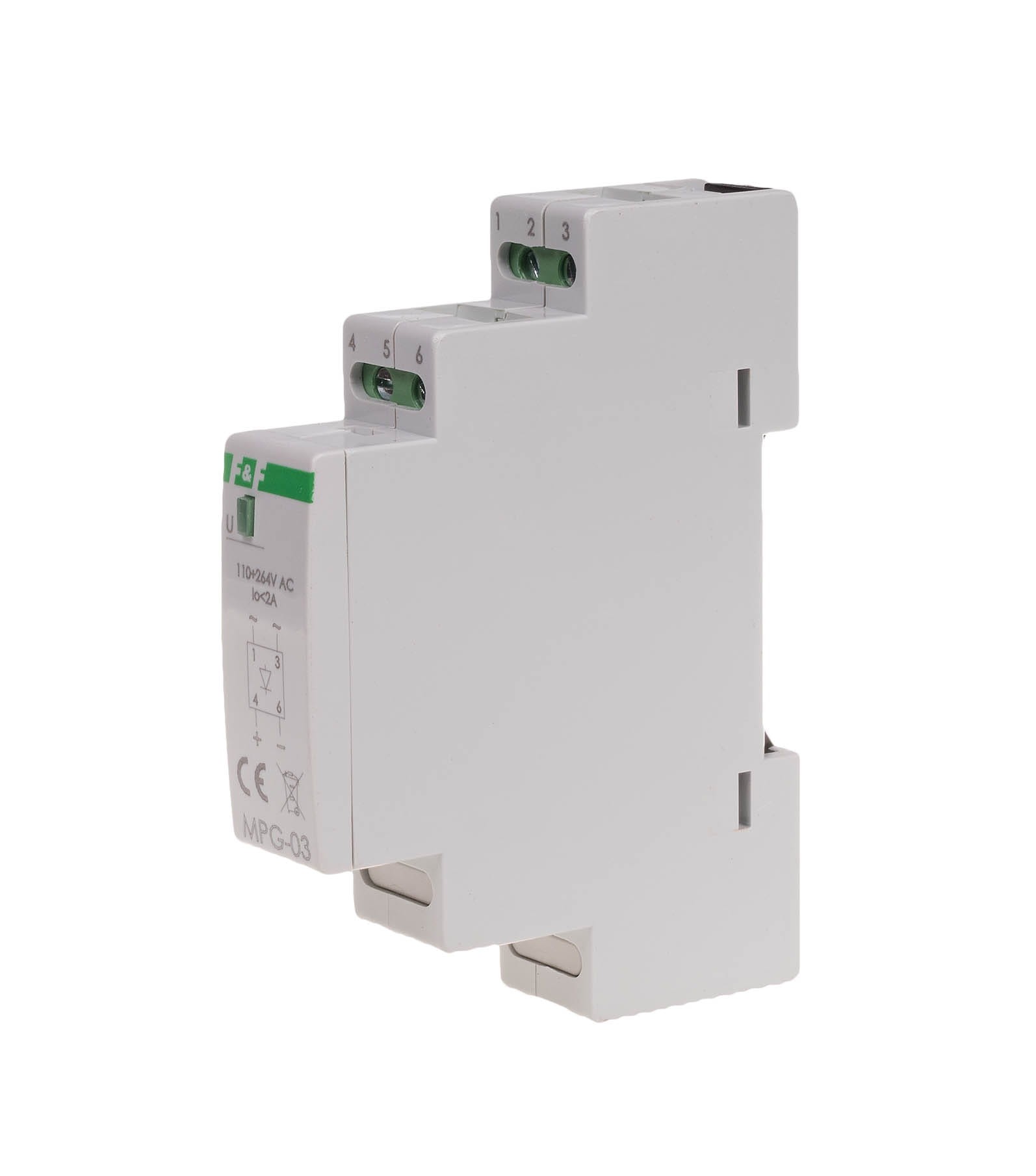

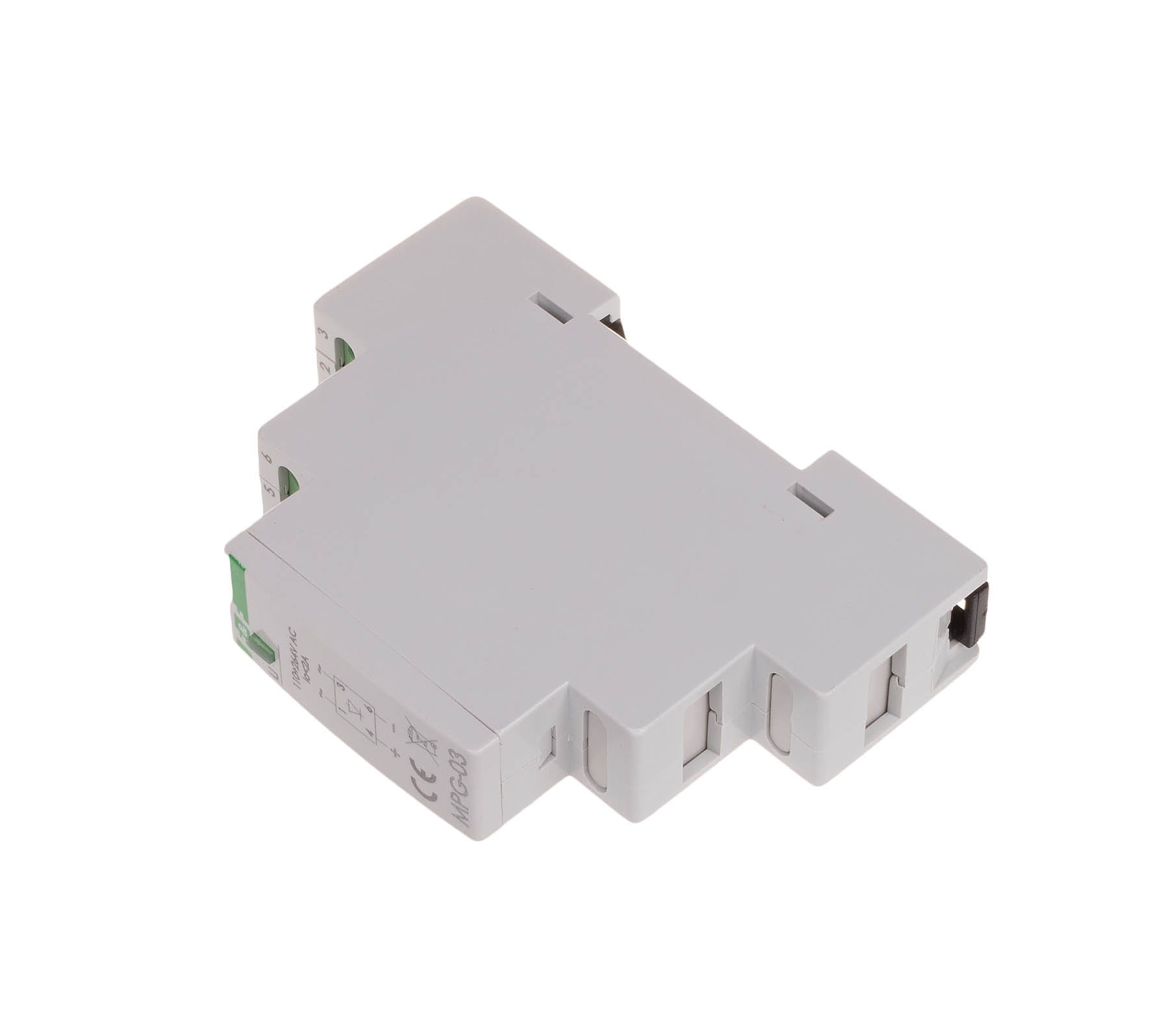

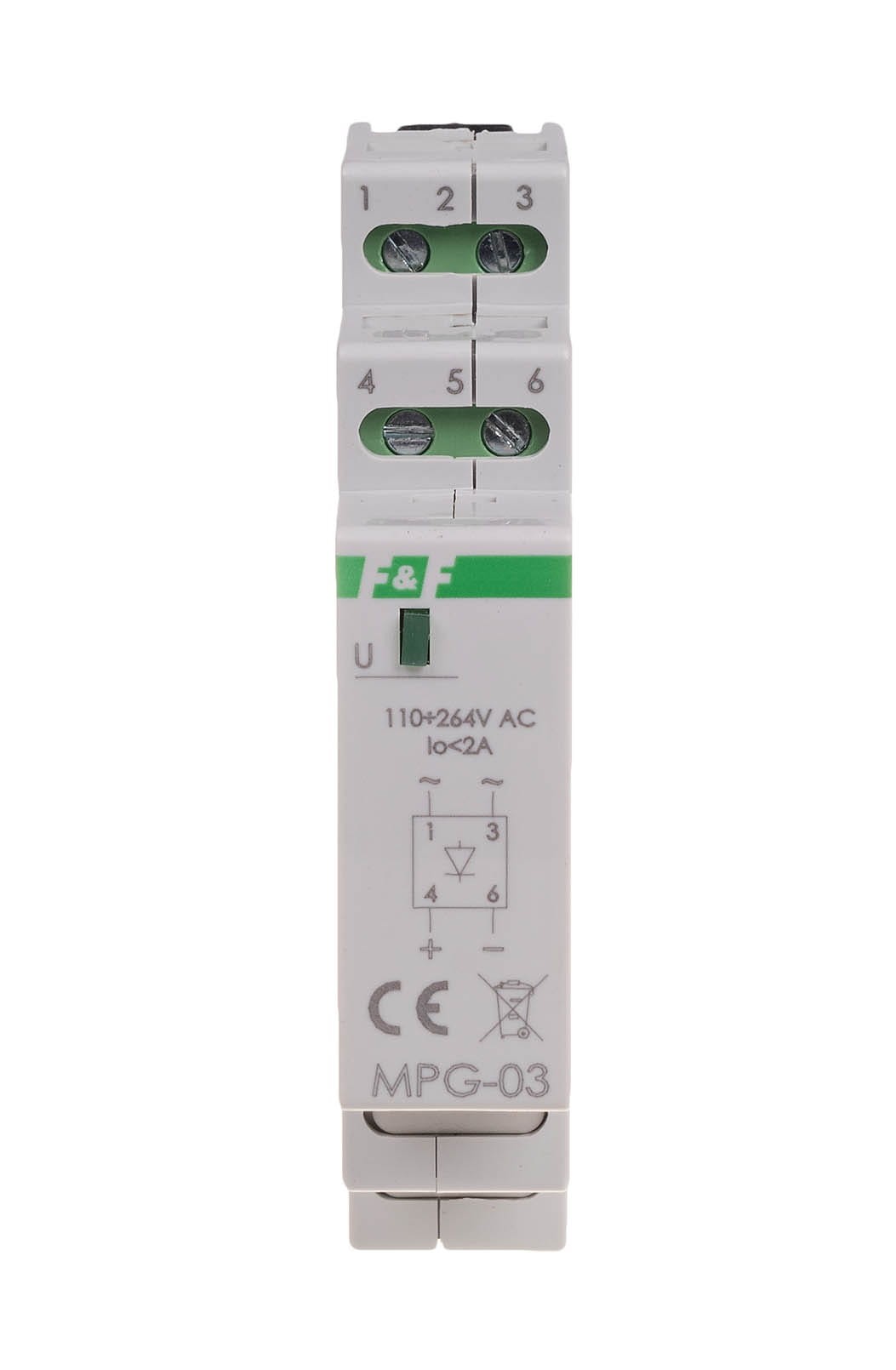

Mostek Prostowniczy Modułowy Pełnookresowy (Układ Graetz'a) MPG-03-230V F&F

Mostek prostowniczy MPG-03-230V firmy F&F jest urządzeniem modułowym, przeznaczonym do zamiany prądu przemiennego (AC) na prąd stały jednokierunkowy (DC) w systemach automatyki. Zbudowany jest w oparciu o pełnookresowy układ Graetz'a, wzbogacony o pojemność filtrującą po stronie prądu stałego, co pomaga w wygładzeniu napięcia wyjściowego. Jest to jednomodułowy moduł do montażu w rozdzielnicy.

Kluczowe Parametry i Budowa MPG-03-230V

• Działanie: Zamiana AC na DC (prostownik pełnookresowy).
• Napięcie Zasilania (AC): 110 \ 264 V AC (wersja dedykowana dla 230 V).
• Maksymalny Prąd Wyjściowy (DC): 2 A.
• Budowa: Mostek prostowniczy plus kondensator filtrujący (940 $\mu F$) po stronie DC.
• Montaż: Na szynę 35 mm (DIN), zajmuje 1 Moduł (18 mm).
• Sygnalizacja: Zielona dioda LED sygnalizująca napięcie wyjściowe.
• Przyłącze: Zaciski śrubowe 2,5 mm².

Zasada Działania i Zastosowanie

Działanie:

Urządzenie wykorzystuje układ Graetz'a do prostowania prądu, dzięki czemu wykorzystuje obie połówki fali prądu przemiennego, uzyskując pełnookresowy prąd stały jednokierunkowy. Zastosowanie kondensatora filtrującego o pojemności 940 $\mu F$ po stronie wyjściowej DC ma na celu zredukowanie tętnienia napięcia i zbliżenie go do czystego prądu stałego (choć nie jest to w pełni stabilizowane napięcie).

Zastosowanie:

MPG-03-230V jest idealny jako pomocniczy element zasilający w automatyce budynkowej i przemysłowej, wszędzie tam, gdzie:

• Należy zasilić urządzenia prądu stałego (DC) (np. małe przekaźniki, cewki, wskaźniki) z sieci 230 V AC.
• Potrzebne jest modułowe źródło zasilania DC do montażu w rozdzielnicy na szynie DIN.
• Wymagane jest proste i kompaktowe prostowanie napięcia dla obwodów sterujących o małym poborze prądu (do 2 A).

Specyfikacja Techniczna (podsumowanie)

Mostek MPG-03-230V F&F to modułowe, jednomodułowe rozwiązanie do prostowania napięcia 230 V AC na prąd stały, przeznaczone dla obwodów pomocniczych w automatyce.
