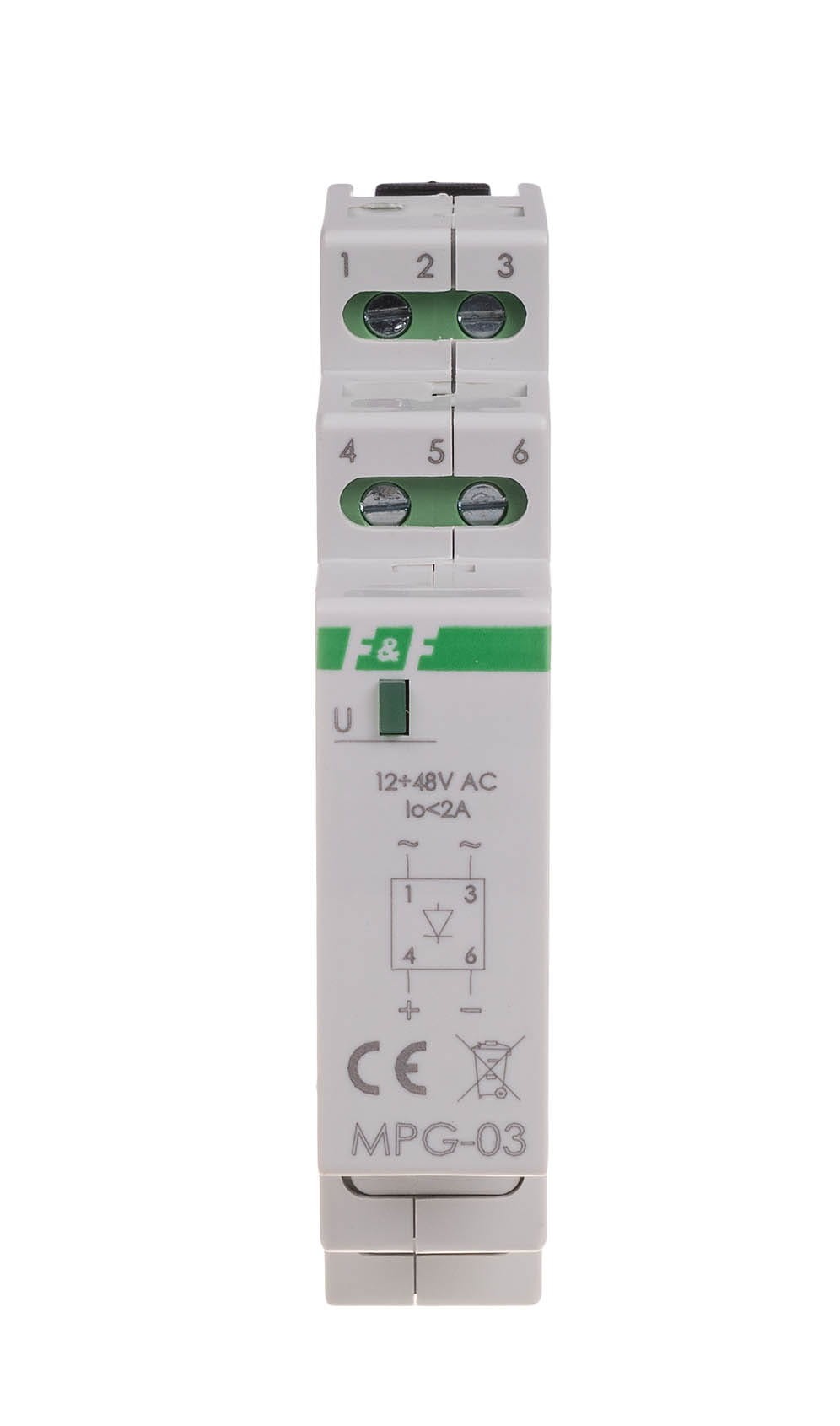

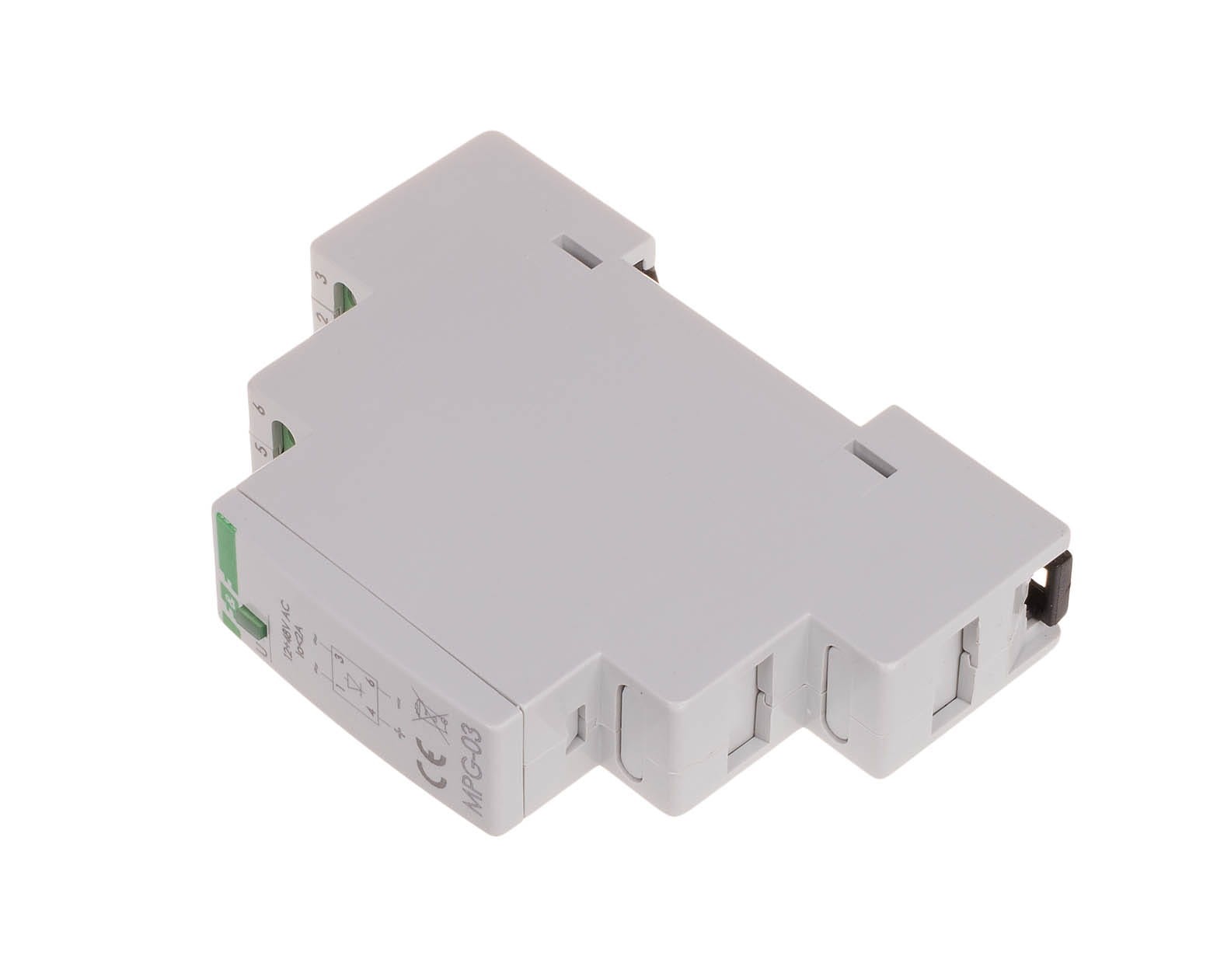

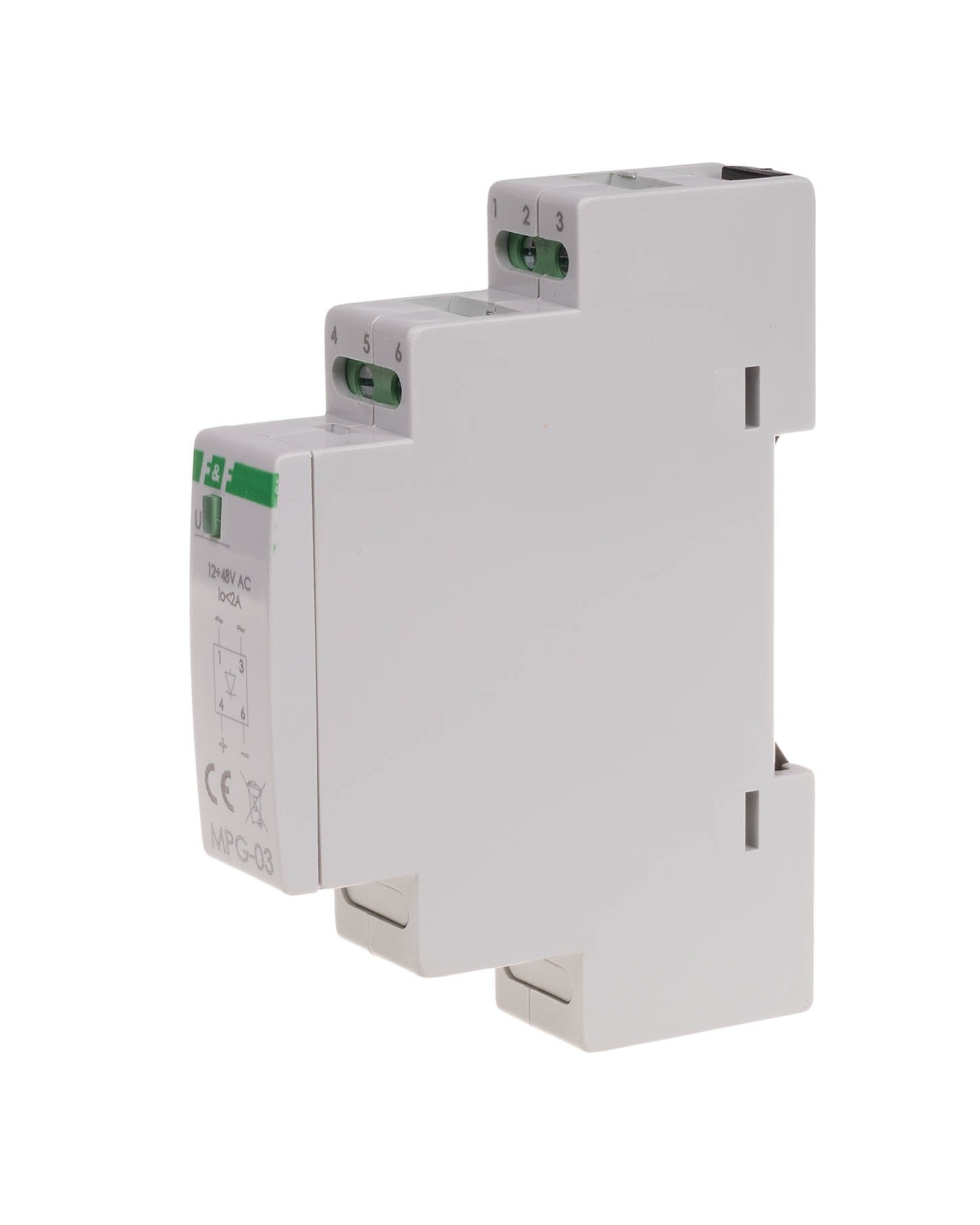

Mostek Prostowniczy Modułowy Pełnookresowy (Układ Graetz'a) MPG-03-12-48V F&F

Mostek prostowniczy MPG-03-12-48V firmy F&F to modułowy element automatyki, przeznaczony do zamiany prądu przemiennego (AC) o niskim napięciu na prąd stały jednokierunkowy (DC). Jest to jednomodułowy prostownik pełnookresowy (układ Graetz'a), idealny do zasilania małych urządzeń DC w rozdzielnicy, gdzie dostępny jest tylko prąd AC o napięciu z zakresu 12 V do 48 V.

Kluczowe Parametry i Budowa MPG-03-12-48V

• Działanie: Zamiana AC na DC (prostownik pełnookresowy).
• Napięcie Zasilania (AC): Szeroki zakres 12 \ 48 V AC.
• Maksymalny Prąd Wyjściowy (DC): 2 A.
• Budowa: Mostek prostowniczy plus kondensator filtrujący (940 $\mu F$) po stronie DC.
• Montaż: Na szynę 35 mm (DIN), zajmuje 1 Moduł (18 mm).
• Sygnalizacja: Zielona dioda LED sygnalizująca napięcie wyjściowe.
• Przyłącze: Zaciski śrubowe 2,5 mm².

Zasada Działania i Zastosowanie

Działanie:

Urządzenie wykorzystuje pełnookresowy układ Graetz'a do efektywnego prostowania napięcia przemiennego. Kluczowym elementem jest wbudowany kondensator filtrujący o pojemności 940 $\mu F$ po stronie wyjściowej prądu stałego. Kondensator ten działa jako filtr, wygładzając pulsację napięcia wyjściowego, co jest szczególnie istotne dla stabilnej pracy zasilanych elementów DC.

Zastosowanie:

MPG-03-12-48V jest idealnym rozwiązaniem jako pomocniczy element zasilający w systemach niskonapięciowej automatyki i sterowania, wykorzystywany do:

• Zasilania cewek styczników, przekaźników i małych sterowników DC prądem stałym, gdy w obwodzie dostępny jest tylko prąd przemienny w zakresie 12 \ 48 V AC.
• Stabilnego (choć nie regulowanego) zasilania elementów wykonawczych o niskim poborze mocy (do 2 A) z istniejącej instalacji AC.
• Realizacji modułowego źródła zasilania DC na szynie DIN w kompaktowej rozdzielnicy.

Specyfikacja Techniczna (podsumowanie)

Mostek MPG-03-12-48V F&F to kompaktowy, jednomodułowy prostownik pełnookresowy, przeznaczony do zamiany niskiego napięcia AC (12 \ 48 V) na jednokierunkowy prąd stały dla obwodów pomocniczych do 2 A.
