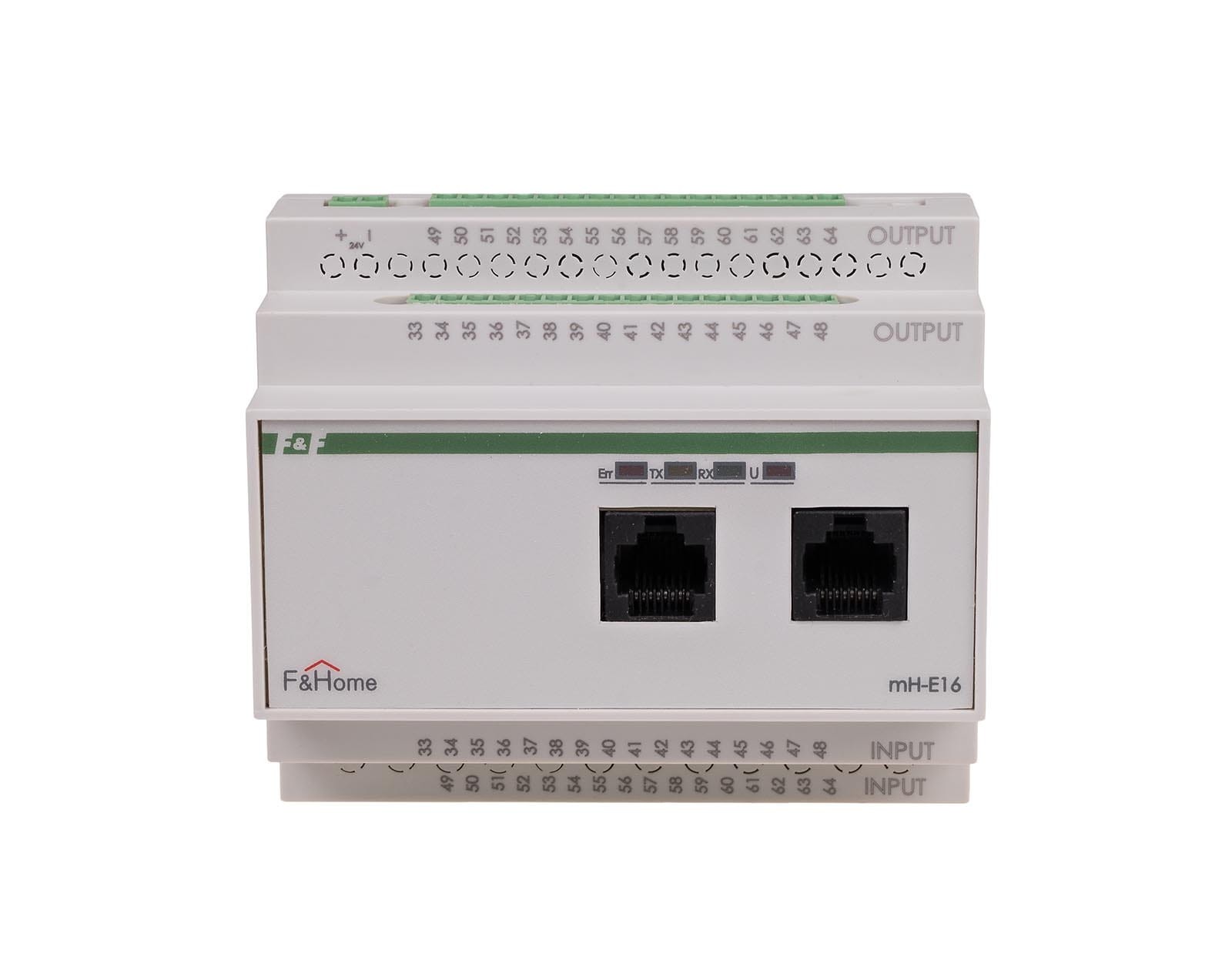

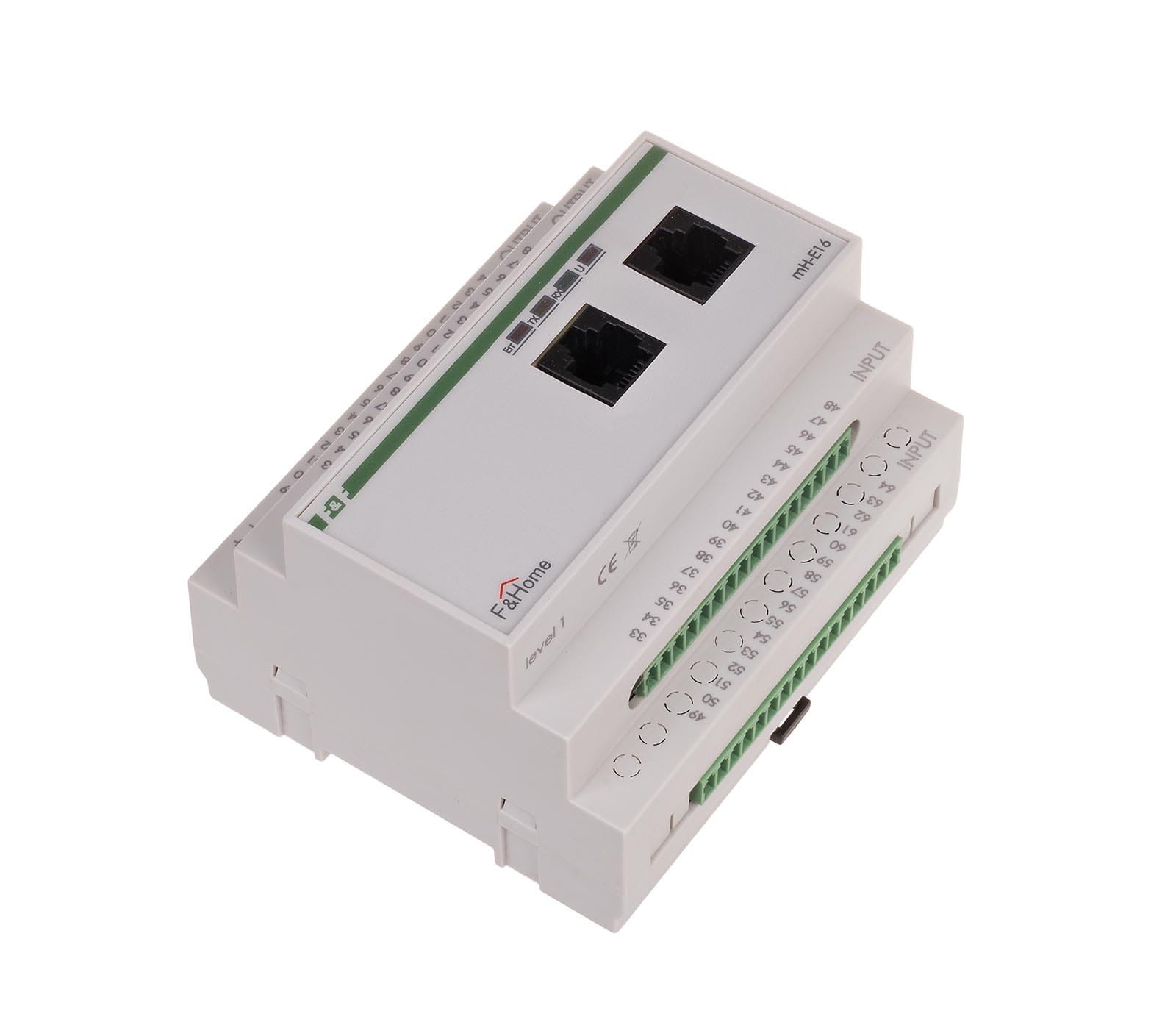

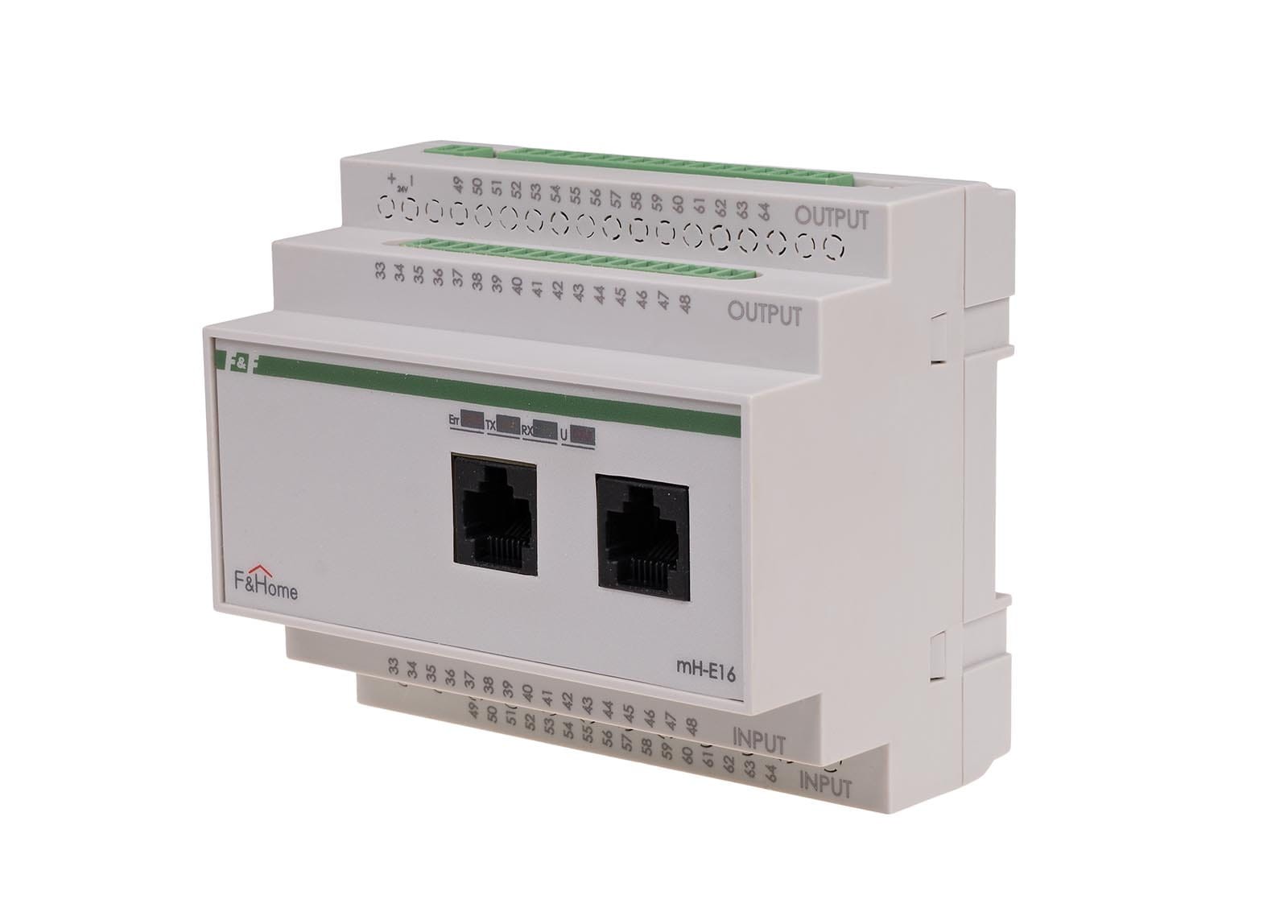

Moduł Silnikowy (Rolety, Żaluzje, Bramy) - LEVEL 2 mH-E16-2 F&F

Moduł mH-E16-2 to rozszerzony moduł silnikowy systemu automatyki budynkowej F&Home, przeznaczony do obsługi i sterowania silnikami rolet, żaluzji, bram i markiz. Jest to urządzenie drugiego poziomu adresacji (LEVEL 2), które współpracuje z modułem bazowym mH-E16-1 oraz kolejnymi modułami w rozbudowanych instalacjach systemu F&Home.

Dzięki komunikacji po magistrali CAN, moduł mH-E16-2 umożliwia rozszerzenie liczby obsługiwanych silników i wejść sterujących, zapewniając pełną integrację z oprogramowaniem systemowym oraz pozostałymi modułami wykonawczymi (np. mH-R8x8, mH-R2x16).

Kluczowe Parametry i Funkcjonalności mH-E16-2

Sterowanie i Rola w Systemie

Zasada Działania

Moduł mH-E16-2 współpracuje z modułem bazowym mH-E16-1, rozszerzając liczbę wejść i wyjść do obsługi dodatkowych rolet, żaluzji lub bram. Każde wejście odpowiada konkretnemu przyciskowi monostabilnemu, a poprzez komunikację CAN, sygnały są przekazywane do odpowiednich modułów przekaźnikowych, które sterują zasilaniem silników 230V lub 24V.

Adresacja Level 2

Oznaczenie LEVEL 2 oznacza, że moduł ten jest drugim w hierarchii układu sterowania. Jest on przypisany do kolejnych zestawów rolet w systemie F&Home, zapewniając jednoznaczną identyfikację sygnałów i zachowanie pełnej synchronizacji z modułem głównym LEVEL 1. W systemie może znajdować się więcej modułów (LEVEL 3, LEVEL 4 itd.), w zależności od liczby sterowanych obwodów.

mH-E16-2 F&F to moduł rozszerzający (LEVEL 2) do sterowania silnikami rolet, żaluzji i bram w systemie F&Home — oferuje 32 wejścia binarne i 16 kanałów sterujących, zapewniając pełną kompatybilność z modułem bazowym mH-E16-1.
