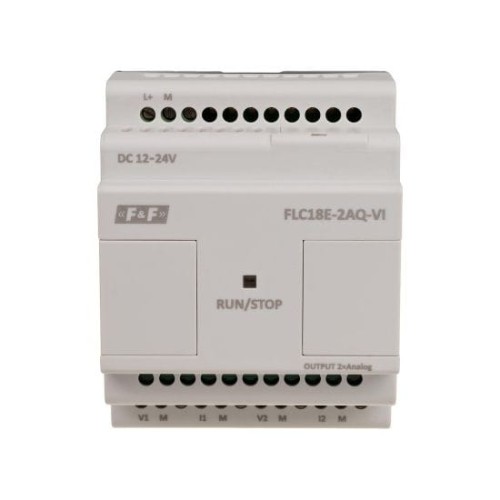

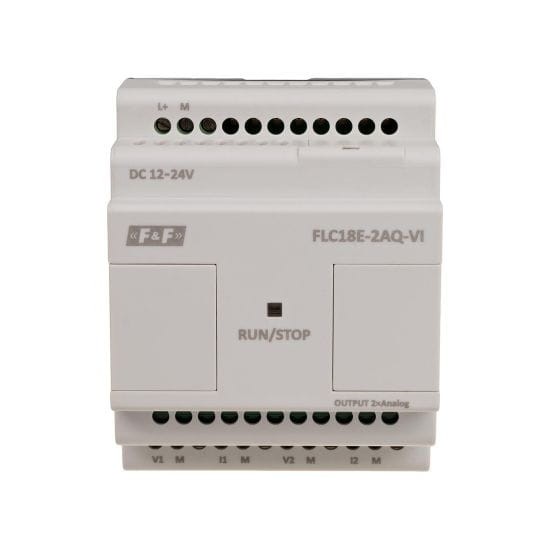

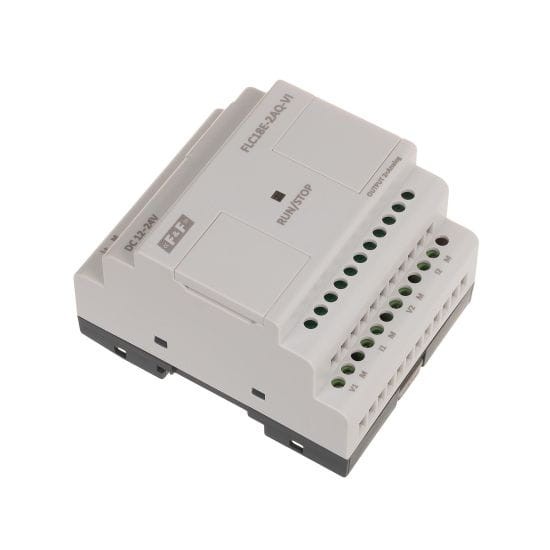

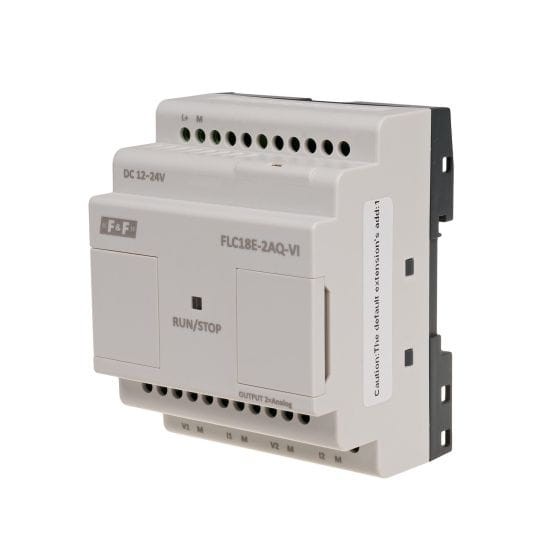

Moduł Rozszerzeń Wyjść Analogowych (2 nap+2 prąd.) FLC18E-2AQ-VI F&F

FLC18E-2AQ-VI to moduł rozszerzeń wyjść analogowych przeznaczony do współpracy ze sterownikami PLC z serii FLC18 (np. FLC18-12DI-6R). Moduł ten służy do zwiększenia możliwości sterownika w zakresie generowania sygnałów analogowych, które są niezbędne do sterowania urządzeniami wykonawczymi z płynną regulacją (np. prędkością silników, zaworami proporcjonalnymi czy regulacją jasności oświetlenia).

Kluczowe Parametry Wyjść Analogowych

Nazwa modułu – 2AQ-VI – wskazuje na jego konfigurację wyjść, oferującą uniwersalne możliwości sterowania:

• Liczba Wyjść: Łącznie 4 wyjścia analogowe (AO - Analog Output).
• Wyjścia Napięciowe (V - Voltage): 2 wyjścia napięciowe w standardowym zakresie 0 ÷ 10 V DC.
  • Rozdzielczość: 9 bitów.
• Wyjścia Prądowe (I - Current): 2 wyjścia prądowe w standardowym zakresie 0 ÷ 20 mA.
  • Rozdzielczość: 10 bitów.
• Zastosowanie: Umożliwia płynne sterowanie urządzeniami z wejściami analogowymi, takimi jak przetwornice częstotliwości (falowniki), regulatory wentylacji, siłowniki zaworów, czy sterowniki LED.

Integracja i Parametry Techniczne

• Współpraca: Moduł jest montowany na szynie DIN obok jednostki centralnej FLC18, z którą komunikuje się wewnętrzną magistralą rozszerzeń.
• Programowanie: Wyjścia modułu są programowane w aplikacji FLCLogic Soft jako bloki funkcyjne, co pozwala na łatwe zintegrowanie ich z logiką sterowania.
• Zasilanie: Moduł zasilany jest napięciem stałym 12 ÷ 24 V DC.
• Montaż: Na szynie DIN 35 mm.
• Stopień ochrony: IP20.
