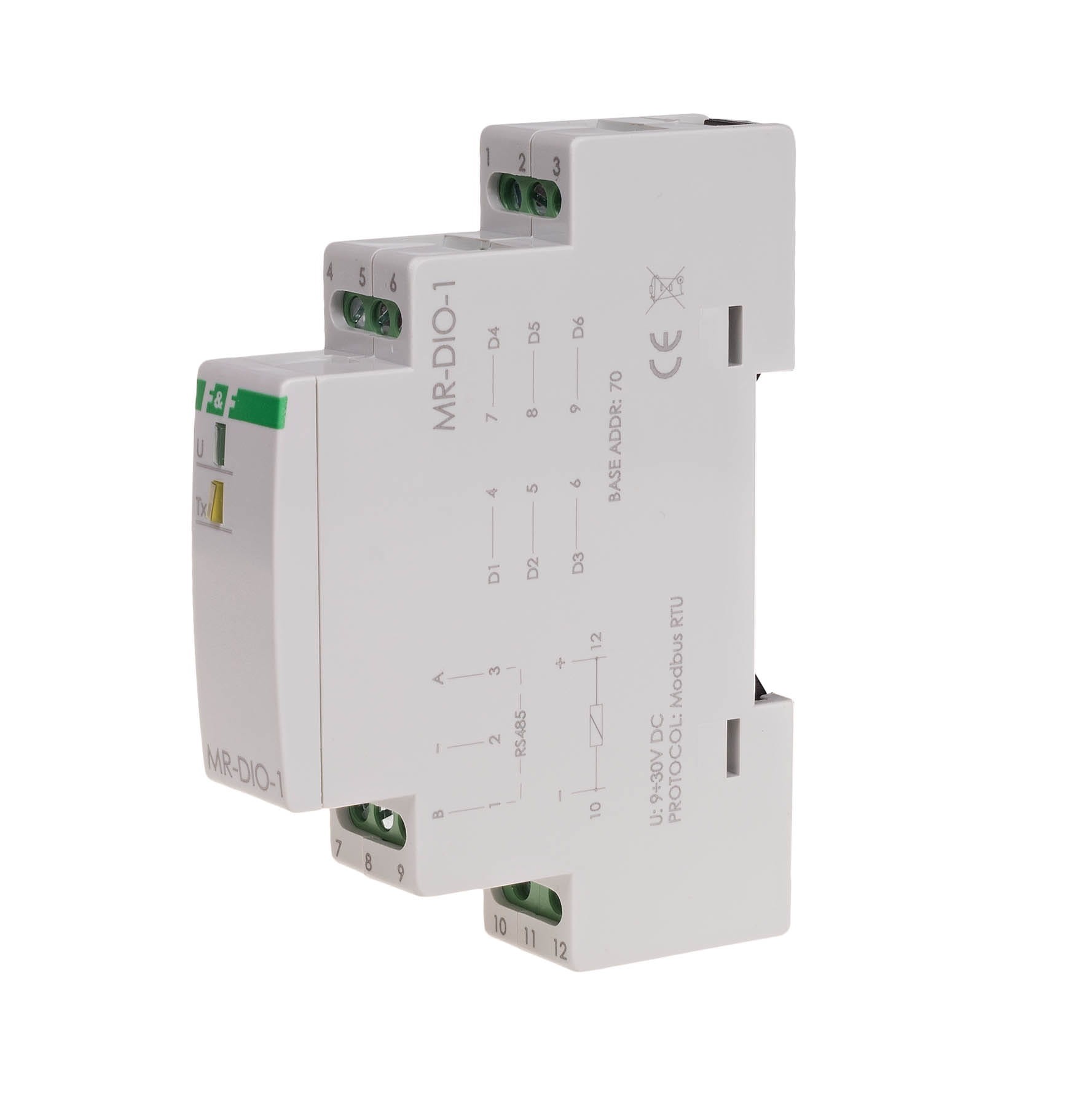

Moduł Rozszerzeń Wejść/Wyjść Cyfrowych MAX-MR-DIO-1 F&F

Moduł MAX-MR-DIO-1 to kompaktowe (1 moduł DIN) urządzenie, które pełni funkcję uniwersalnego ekspandera cyfrowego. Umożliwia dodanie do 6 cyfrowych punktów do sterowników nadrzędnych (PLC, HMI, PC), komunikując się jako SLAVE w protokole MODBUS RTU przez interfejs RS-485.

Kluczowe Parametry i Funkcjonalności MAX-MR-DIO-1

Uniwersalność i Działanie

Konfigurowalne Funkcje Kontaktów (6x DI/DO)

Każdy z 6 zacisków może pracować jako:

• Wejście Cyfrowe (DI): Traktowane jako styk bezpotencjałowy. Aktywacja (odczyt stanu "1") następuje po zwarciu obwodu tego wejścia do "minusa" napięcia zasilania modułu.
• Wyjście Cyfrowe (DO): Traktowane jako otwarty kolektor. Aktywacja (ustawienie stanu "1") następuje poprzez zamknięcie obwodu tego wyjścia do "plusa" napięcia zasilania modułu (sterowanie jest realizowane poprzez Modbus).

Pamięć Stanu i Komunikacja

Moduł posiada funkcję zapisu stanu wyjść w nieulotnej pamięci lokalnej. Oznacza to, że po każdorazowym załączeniu zasilania, wyjścia zostaną automatycznie przywrócone do ostatnio zapisanego stanu (funkcja pamięci). Odczyt aktualnego stanu kontaktów i ustawienie stanu wyjść, a także nastawa parametrów komunikacyjnych (adres sieciowy, prędkość) odbywają się zdalnie za pośrednictwem protokołu MODBUS RTU.

Montaż i Sygnalizacja

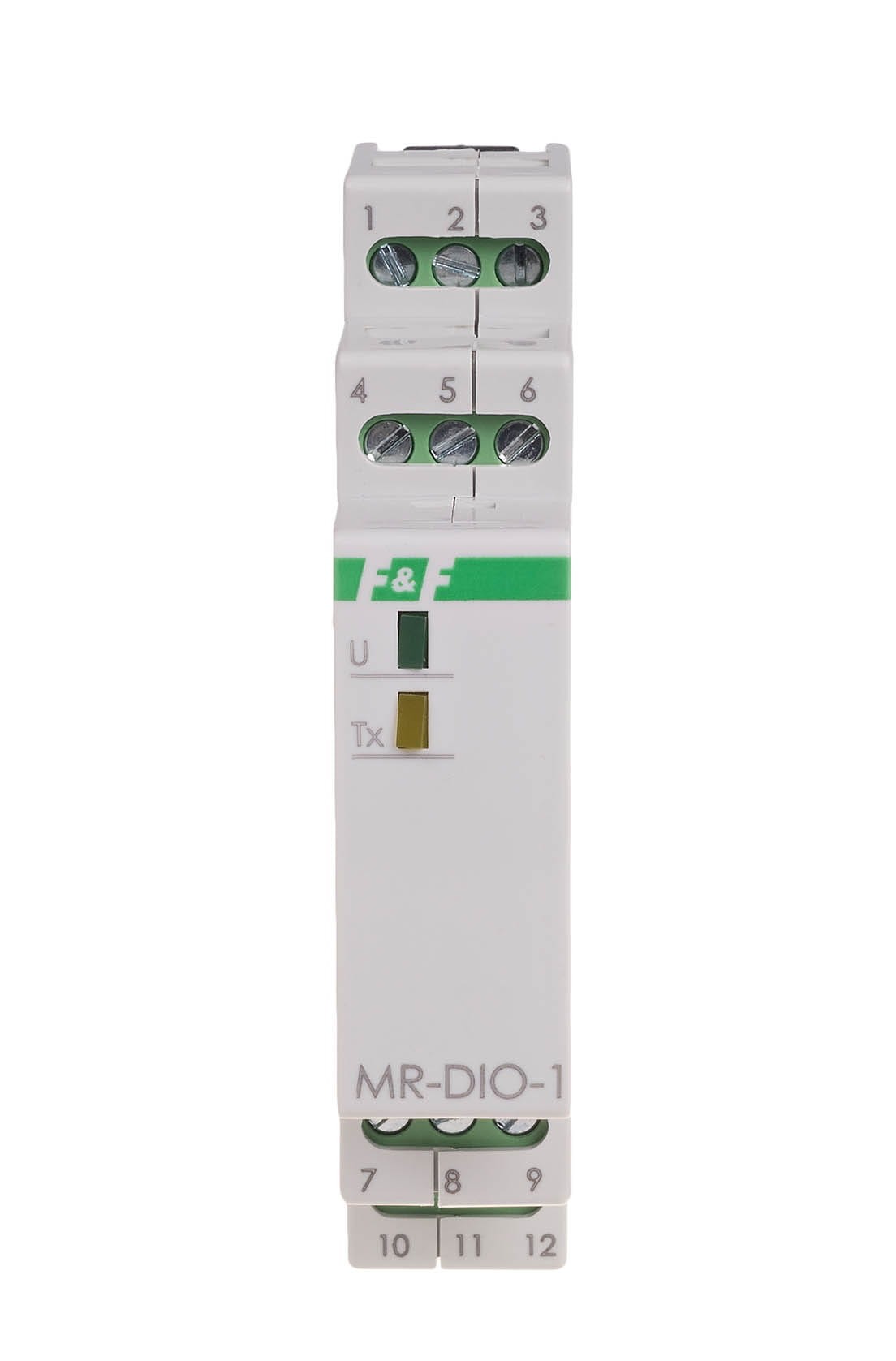

Moduł jest bardzo kompaktowy (18 mm szerokości). Sygnalizacja pracy odbywa się za pomocą diod LED: zielona LED (U) informuje o zasilaniu, a żółta LED (Tx) sygnalizuje poprawną wymianę danych z urządzeniem Master.

MAX-MR-DIO-1 F&F to elastyczny, jednodinowy moduł I/O z 6 uniwersalnymi kontaktami cyfrowymi, idealny do taniej i skalowalnej rozbudowy systemów automatyki o punkty cyfrowe sterowane przez MODBUS RTU.
