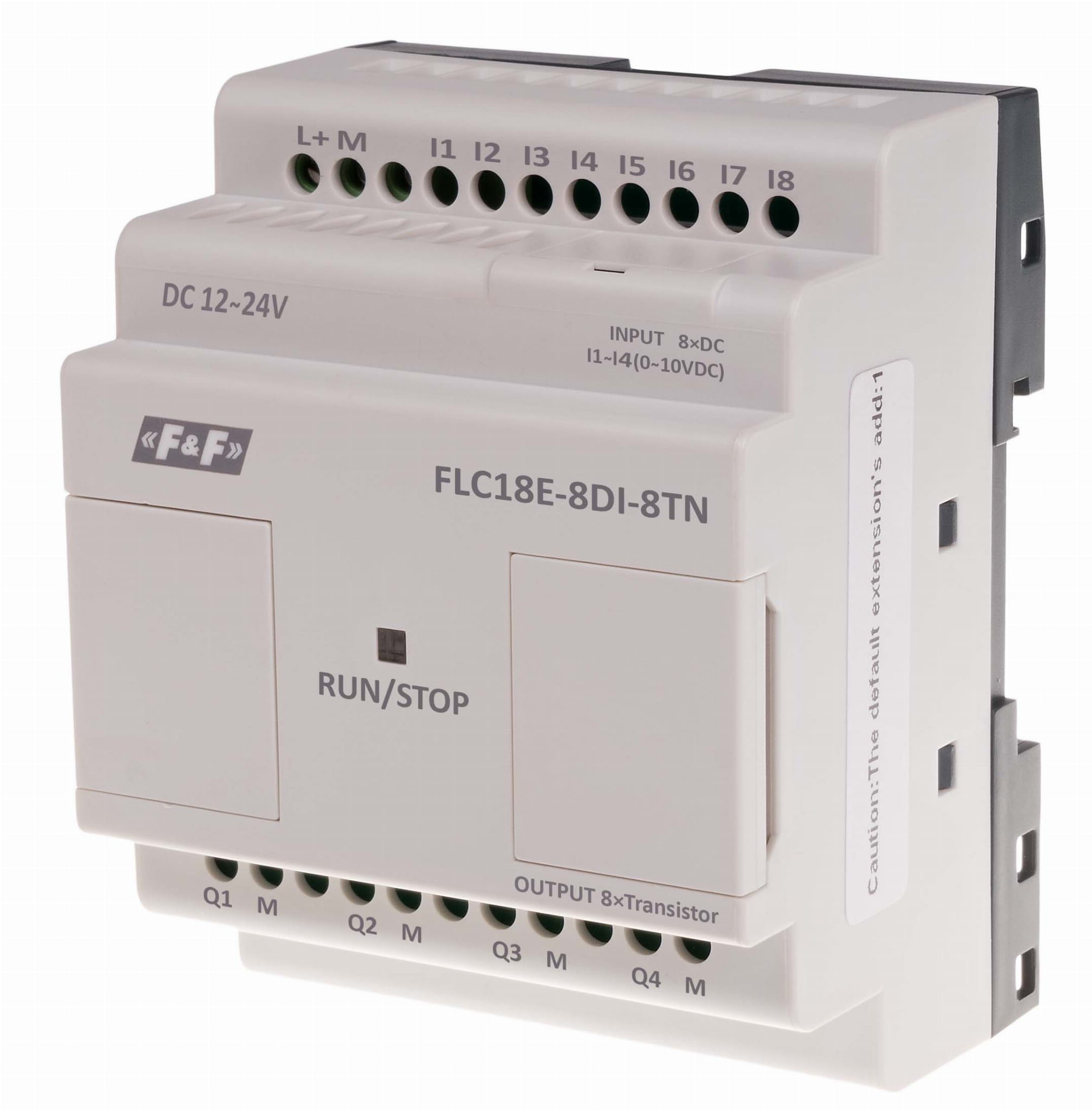

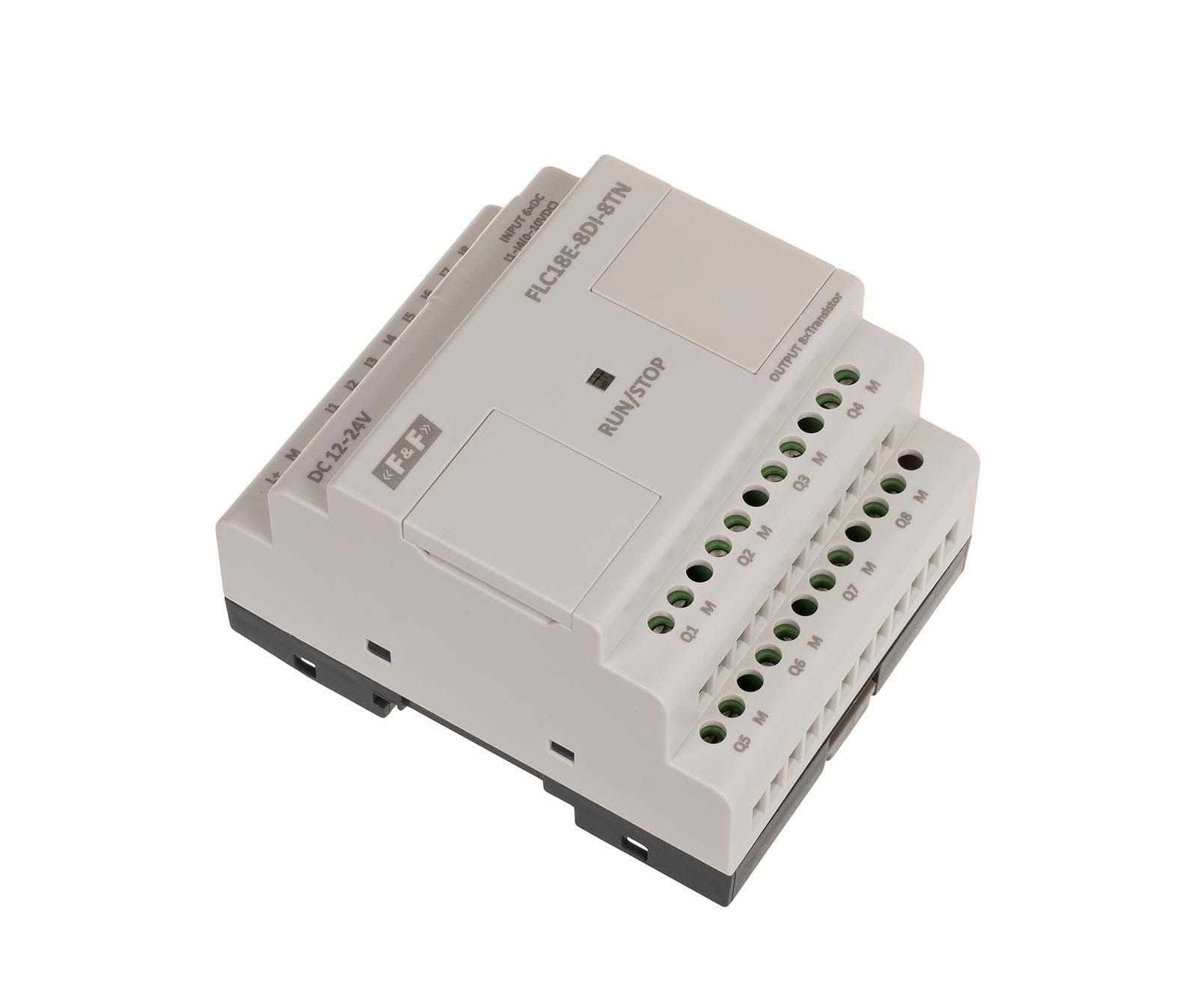

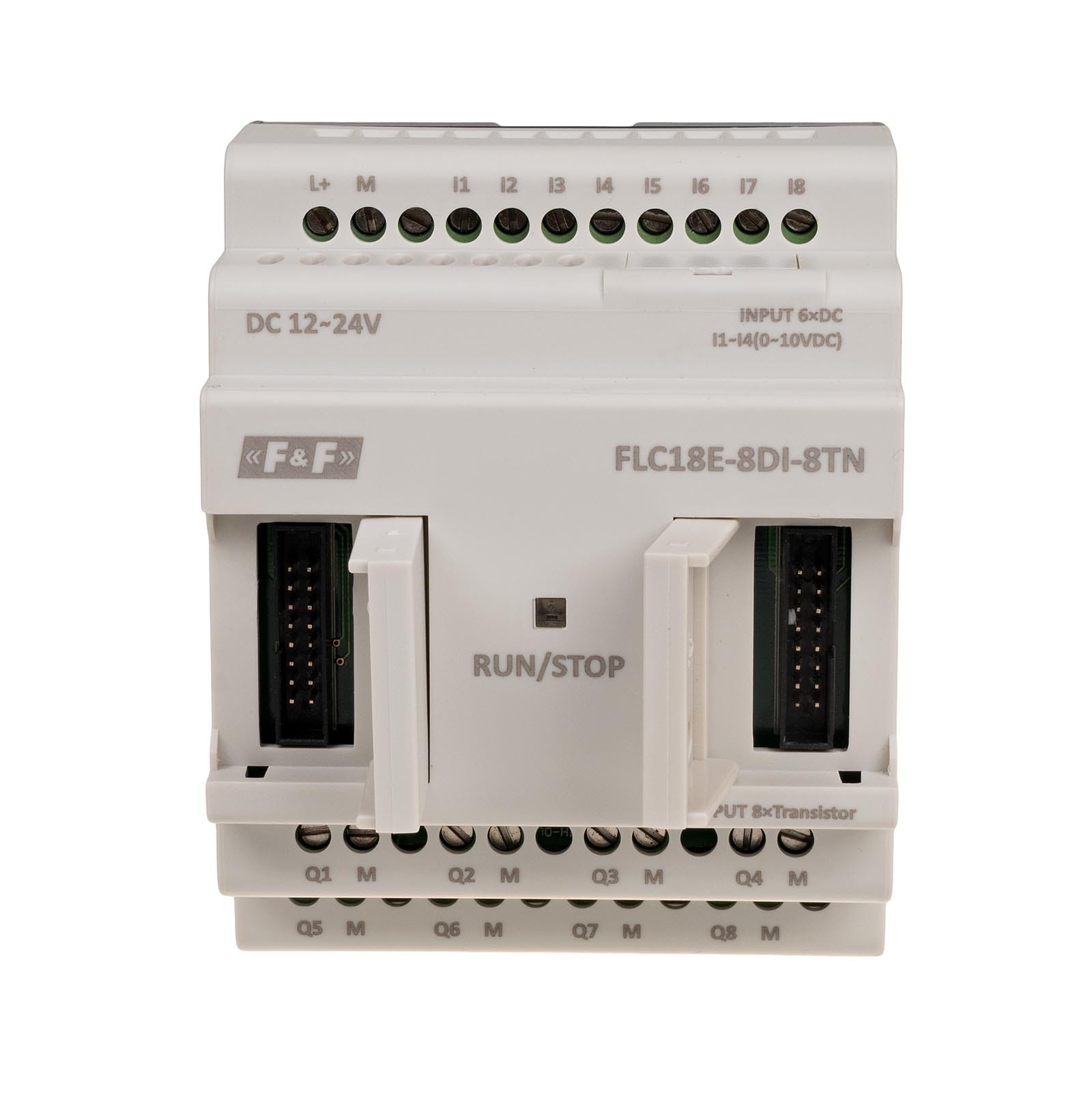

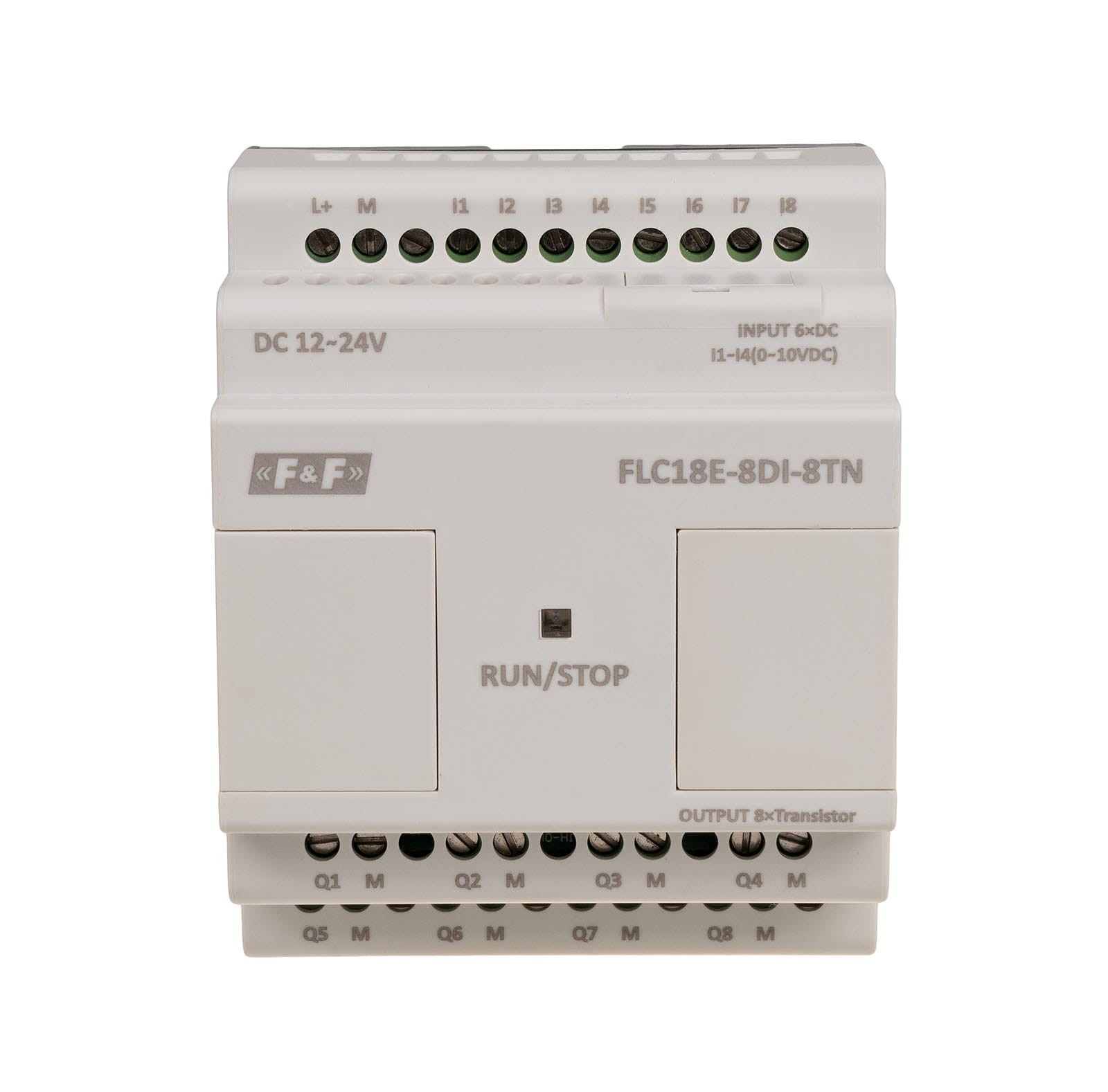

Moduł rozszerzeń wejść/wyjść analogowo-cyfrowych FLC18E-8DI-8TN F&F

FLC18E-8DI-8TN to moduł rozszerzeń wejść/wyjść dedykowany do współpracy z logicznymi sterownikami programowalnymi FLC18 (PLC) firmy F&F. Służy do zwiększenia liczby obsługiwanych sygnałów cyfrowych i analogowych w systemach automatyki przemysłowej i domowej.

Kluczowe Parametry Wejść/Wyjść

Moduł znacząco rozszerza możliwości sterownika FLC, oferując łącznie 16 kanałów:

• Wejścia (8 kanałów): Konfigurowalne, mogą pracować w trybie w pełni cyfrowym lub mieszanym:
  • 8 wejść cyfrowych (DI): Zakres napięć 0 ÷ 28,8 V DC.
  • 4 wejścia analogowe (AI): (I1 ÷ I4) w trybie napięciowym 0 ÷ 10 V DC.
  • Rozdzielczość wejść analogowych: 9 bit.
• Wyjścia (8 kanałów):
  • 8 wyjść tranzystorowych (TN): Typ PNP (zwany też Open Collector), przeznaczony do sterowania urządzeniami zasilanymi napięciem stałym 12 ÷ 24 V DC.
  • Prąd znamionowy (ciągły): Typowo do 0,3 A na wyjście (obciążenie rezystancyjne).

Zastosowanie i Integracja

Moduł FLC18E-8DI-8TN montowany jest na szynie DIN i komunikuje się bezpośrednio ze sterownikiem FLC18, zwiększając jego elastyczność w zastosowaniach takich jak:

• Sterowanie większymi systemami oświetlenia i automatyki budynkowej.
• Nadzór i kontrola maszyn oraz procesów przemysłowych.
• Systemy wentylacji i klimatyzacji (HVAC), gdzie wymagane są wejścia analogowe do pomiaru temperatury lub wilgotności.

Podstawowe Dane Techniczne
