Moduł Rozszerzeń Wejść Cyfrowych MAX-MR-DI-4LO F&F

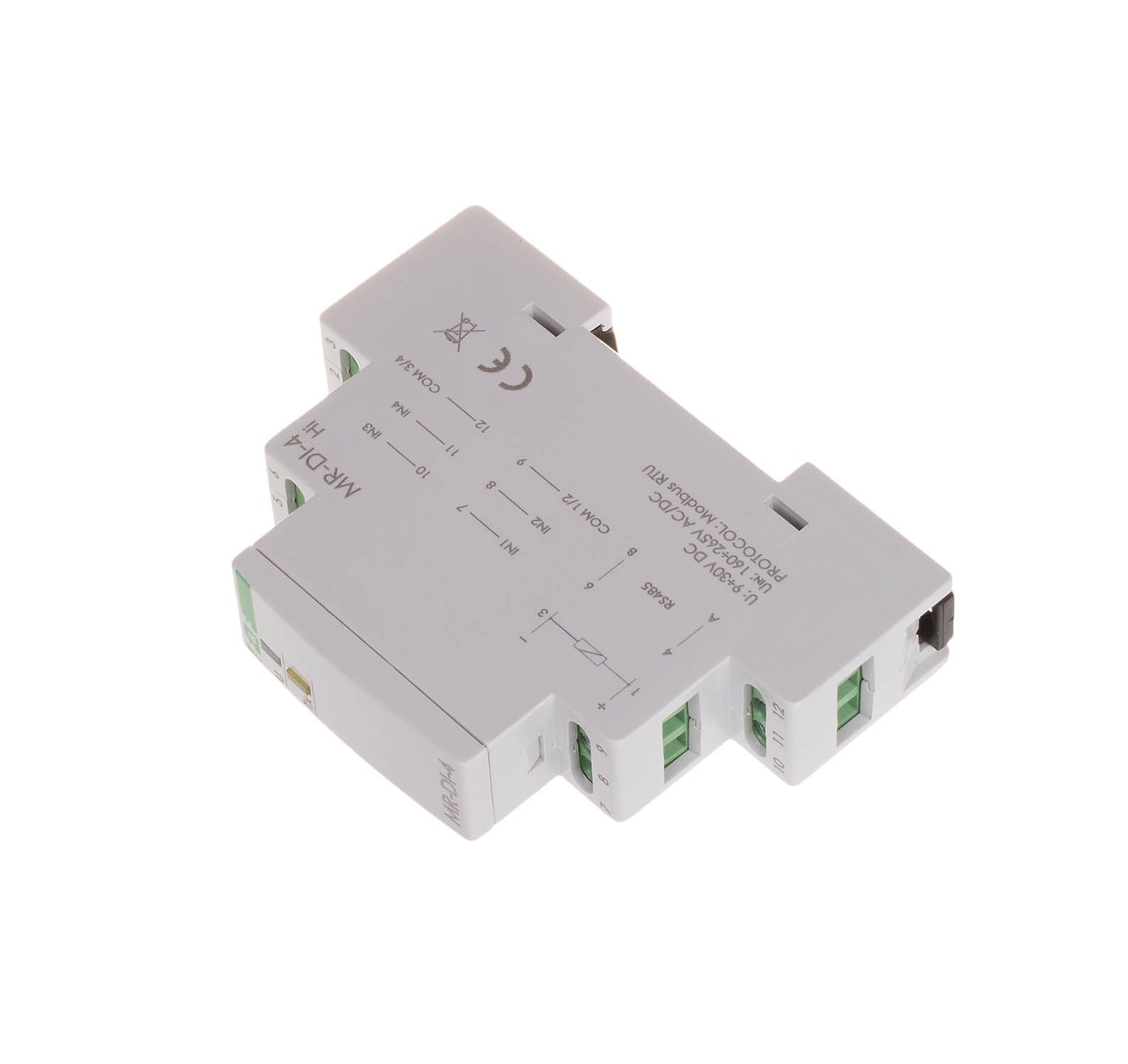

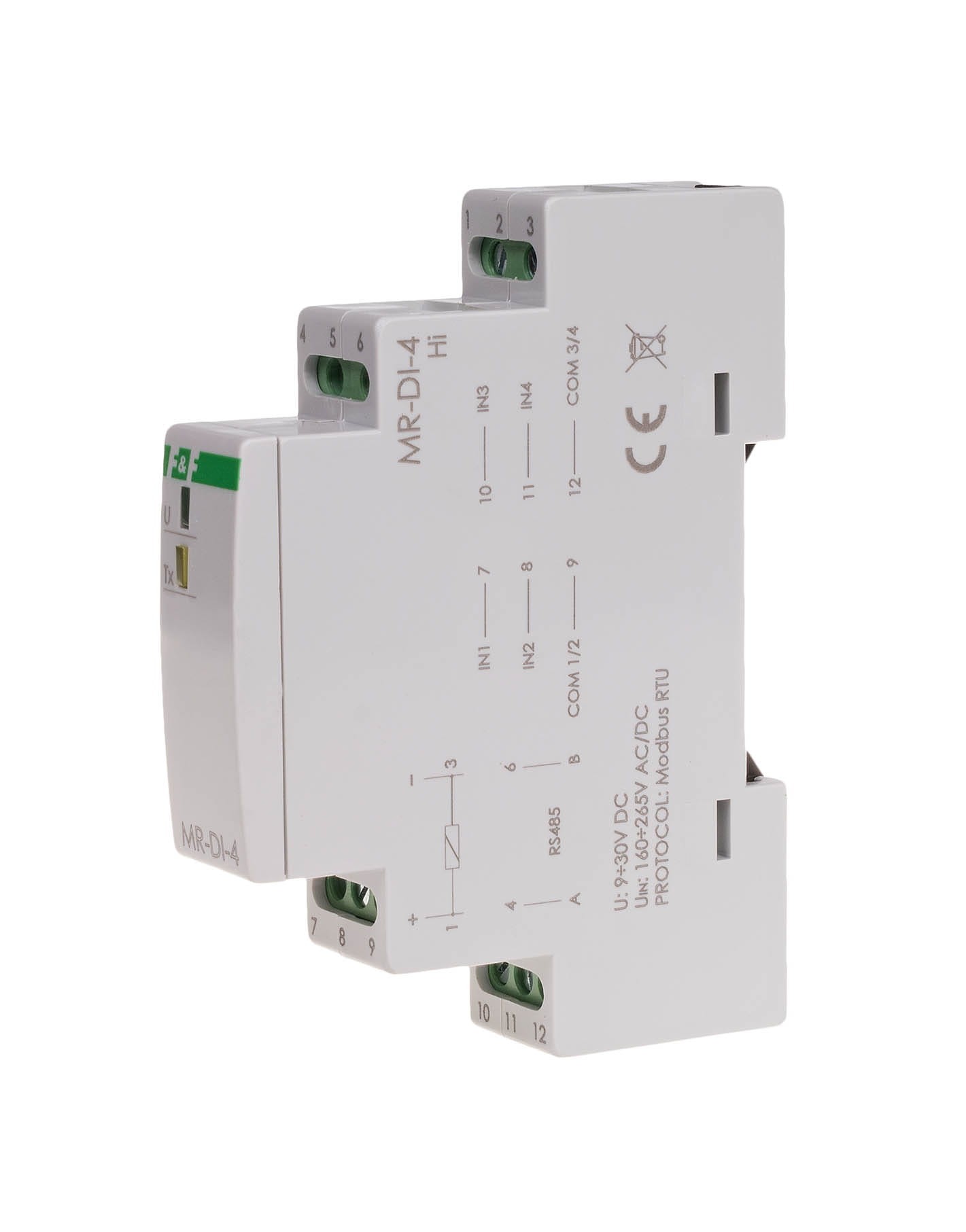

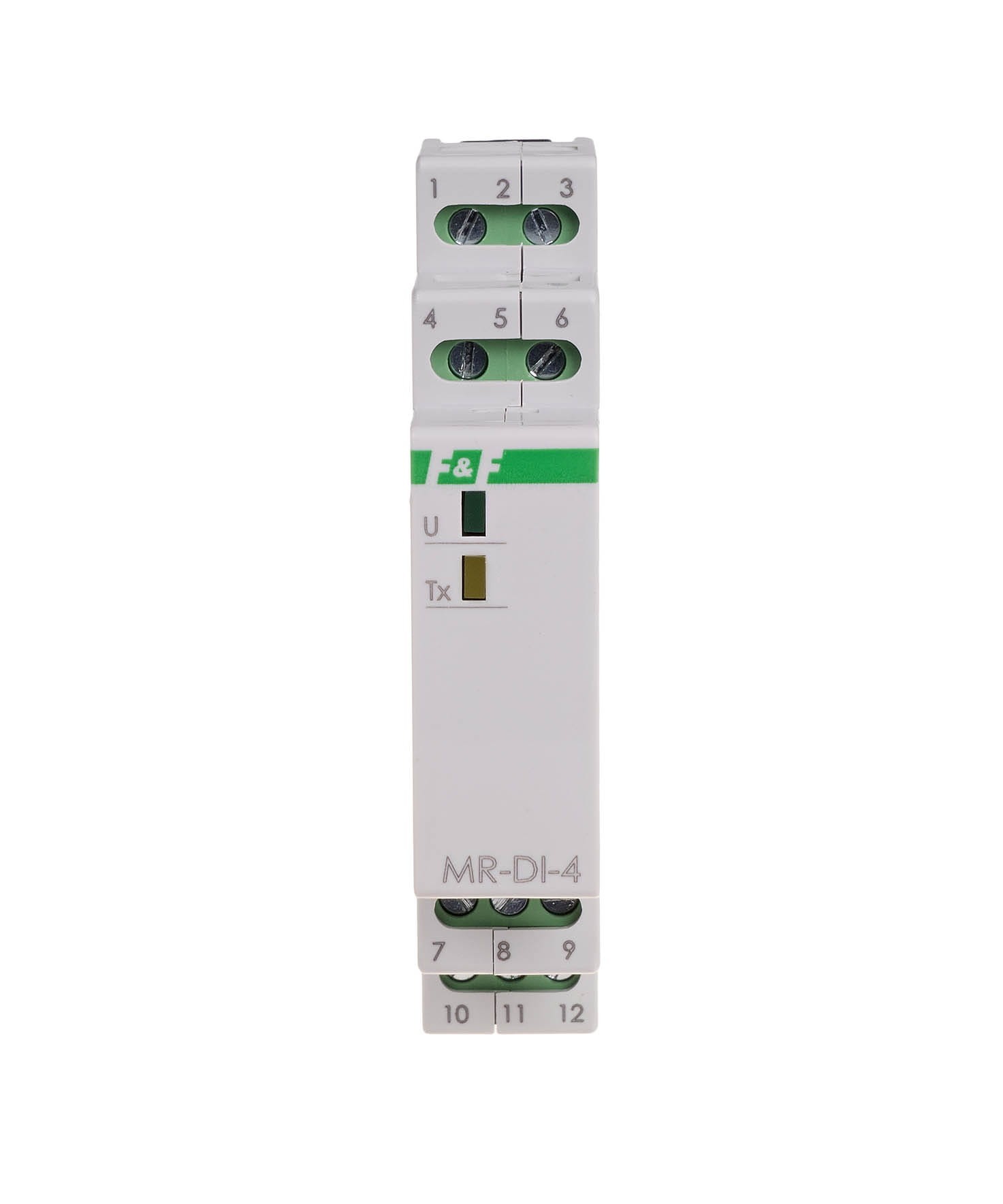

Moduł MAX-MR-DI-4LO to kompaktowe (1 moduł DIN) urządzenie, przeznaczone do rozbudowy systemów automatyki (PLC, HMI) o dodatkowe 4 wejścia cyfrowe. Komunikacja z jednostką nadrzędną (MASTER) odbywa się za pomocą protokołu MODBUS RTU przez interfejs RS-485. Wersja LO (Low) przystosowana jest do pracy z sygnałami o niskim napięciu.

Kluczowe Parametry i Funkcjonalności MAX-MR-DI-4LO

Zastosowanie i Działanie

Elastyczność Wejść

Moduł MAX-MR-DI-4LO jest idealny do monitorowania stanu 4 niezależnych urządzeń lub czujników w instalacjach automatyki. Dzięki szerokiej tolerancji napięciowej (6-30 V AC/DC) oraz konfigurowalnym opcjom wyzwalania, wejścia mogą współpracować z różnymi typami źródeł sygnału, w tym:

• Styki bezpotencjałowe.
• Sygnały napięciowe AC lub DC w zakresie 6-30 V.

Zaawansowane Funkcje

Kluczową cechą modułu jest możliwość konfiguracji każdego wejścia, co zwiększa jego uniwersalność:

• Wyzwalanie stanem: Użytkownik decyduje, czy stan logiczny TRUE (1) jest osiągany przez podanie wysokiego czy niskiego poziomu napięcia.
• Wyzwalanie obwodem: Możliwość ustawienia, czy stan TRUE (1) ma być odczytywany przy zamknięciu czy otwarciu obwodu wejścia.
• Filtr Czasowy: Funkcja ta eliminuje krótkotrwałe zakłócenia i szumy elektryczne, ignorując sygnały o czasie trwania krótszym niż nastawiona wartość minimalna.

Integracja

Odczyt aktualnego stanu 4 wejść cyfrowych oraz pełna nastawa wszystkich parametrów komunikacji (adres Modbus, prędkość, parzystość) i konfiguracja wejść (wyzwalanie, filtr) realizowane są poprzez port RS-485 za pomocą protokołu MODBUS RTU.

MAX-MR-DI-4LO F&F to kompaktowy, 4-kanałowy moduł rozszerzeń wejść cyfrowych (6-30 V AC/DC) z rozbudowanymi opcjami konfiguracji i filtrowania, zapewniający niezawodny monitoring w systemach automatyki za pośrednictwem MODBUS RTU.
