Moduł Rozszerzeń Wejść Cyfrowych MAX-MR-DI-4HI F&F

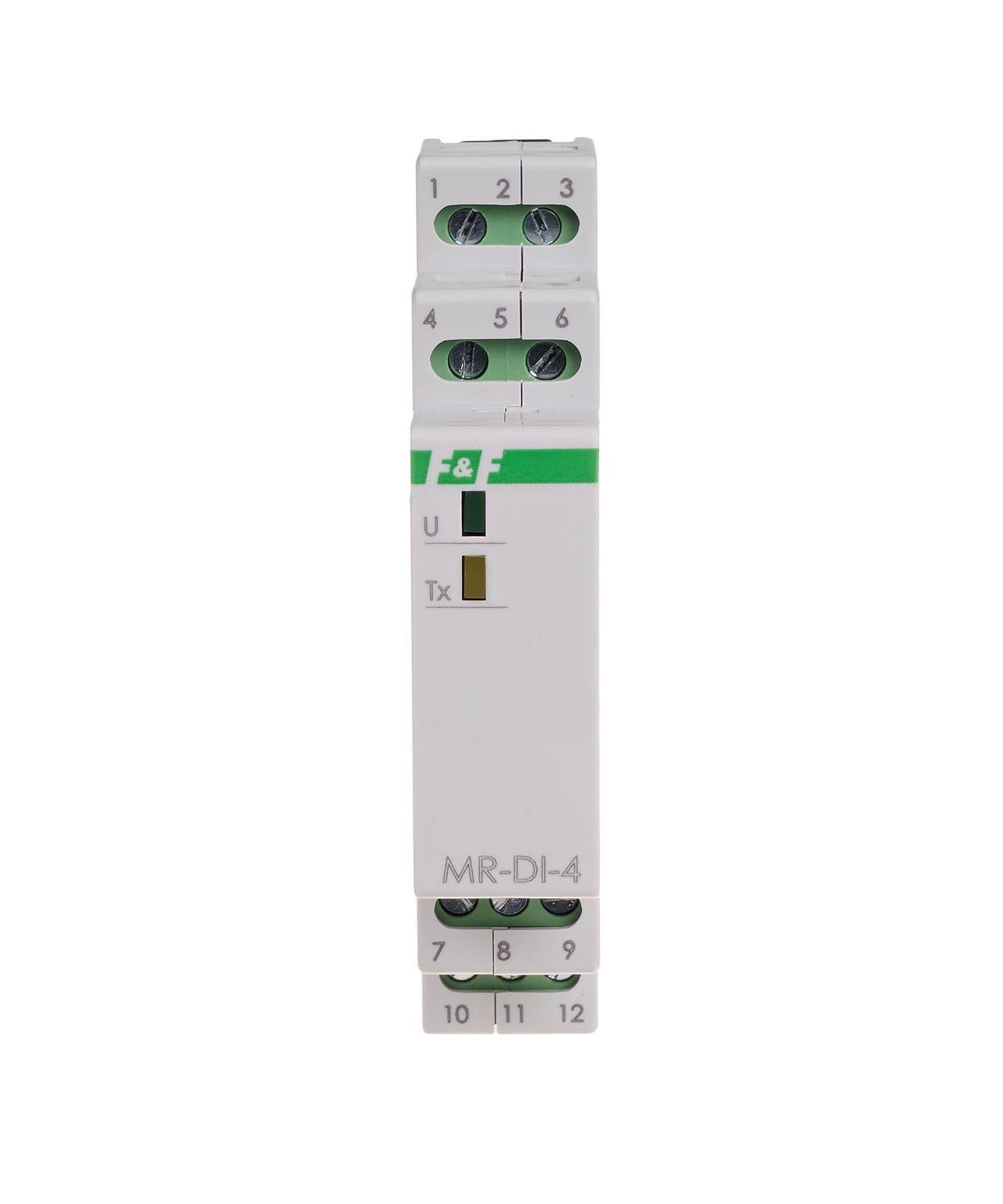

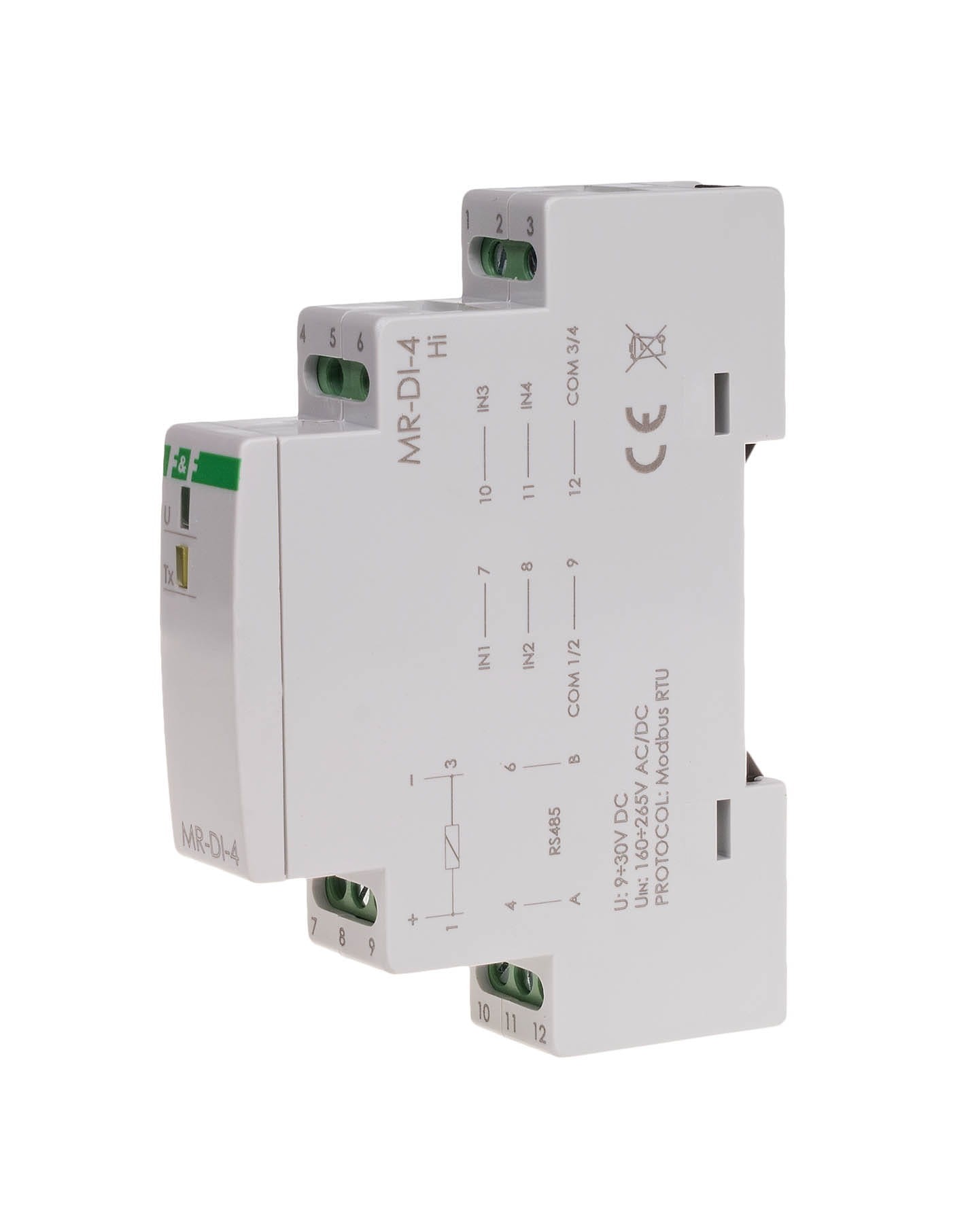

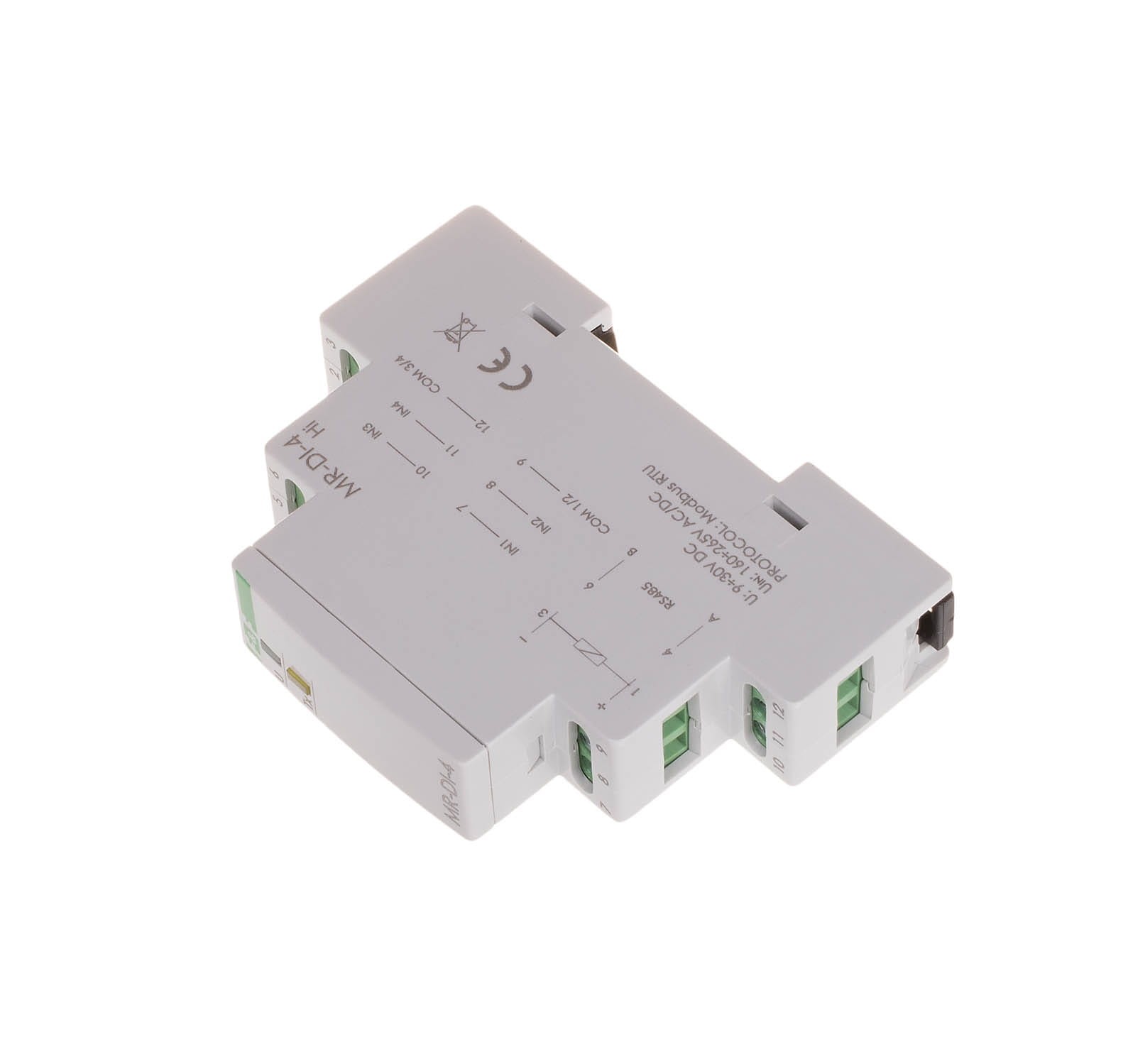

Moduł MAX-MR-DI-4HI jest kompaktowym (1 moduł DIN) urządzeniem typu SLAVE, przeznaczonym do rozszerzania sterowników programowalnych (PLC) lub innych urządzeń o dodatkowe 4 wejścia cyfrowe. Wyróżnia się wysoką tolerancją napięcia wejściowego (HI - High Input), co umożliwia bezpośrednie monitorowanie sygnałów zasilania sieciowego.

Kluczowe Parametry i Funkcjonalności MAX-MR-DI-4HI

Zastosowanie i Konfiguracja Wejść

Monitorowanie Sygnałów Wysokonapięciowych

Główną zaletą modułu jest przystosowanie 4 wejść do pracy z szerokim zakresem napięć 160÷265 V AC/DC. Umożliwia to monitorowanie stanu pracy urządzeń zasilanych bezpośrednio z sieci (np. styczników, wyłączników), bez konieczności stosowania dodatkowych transformatorów czy przekaźników pośredniczących. Dzięki separacji galwanicznej (izolowanym wejściom cyfrowym) zapewnia bezpieczeństwo i ochronę przed przepięciami.

Konfigurowalność i Filtracja

Podobnie jak inne moduły z serii MR-DI-4, wersja HI oferuje zaawansowane opcje konfiguracji każdego wejścia:

• Wyzwalanie stanem: Możliwość ustawienia, czy stan logiczny TRUE (1) jest osiągany przez podanie wysokiego czy niskiego poziomu napięcia.
• Wyzwalanie obwodem: Użytkownik decyduje, czy stan logiczny TRUE (1) ma być odczytywany przy zamknięciu czy otwarciu obwodu wejścia (dotyczy styku bezpotencjałowego, jeśli taki zostanie podłączony).
• Filtr Czasowy: Funkcja ta umożliwia programowe odrzucanie krótkotrwałych impulsów i zakłóceń na wejściach, zwiększając niezawodność pomiaru stanów.

Integracja Systemowa

Wszystkie stany 4 wejść cyfrowych są dostępne zdalnie. Konfiguracja i odczyt danych diagnostycznych (np. status, adres Modbus) realizowane są poprzez port RS-485 na magistrali MODBUS RTU.

MAX-MR-DI-4HI F&F to specjalistyczny, 4-kanałowy moduł rozszerzeń wejść cyfrowych, przystosowany do bezpiecznego monitorowania sygnałów wysokonapięciowych (160-265 V AC/DC), z komunikacją MODBUS RTU i zaawansowanym filtrowaniem zakłóceń.
