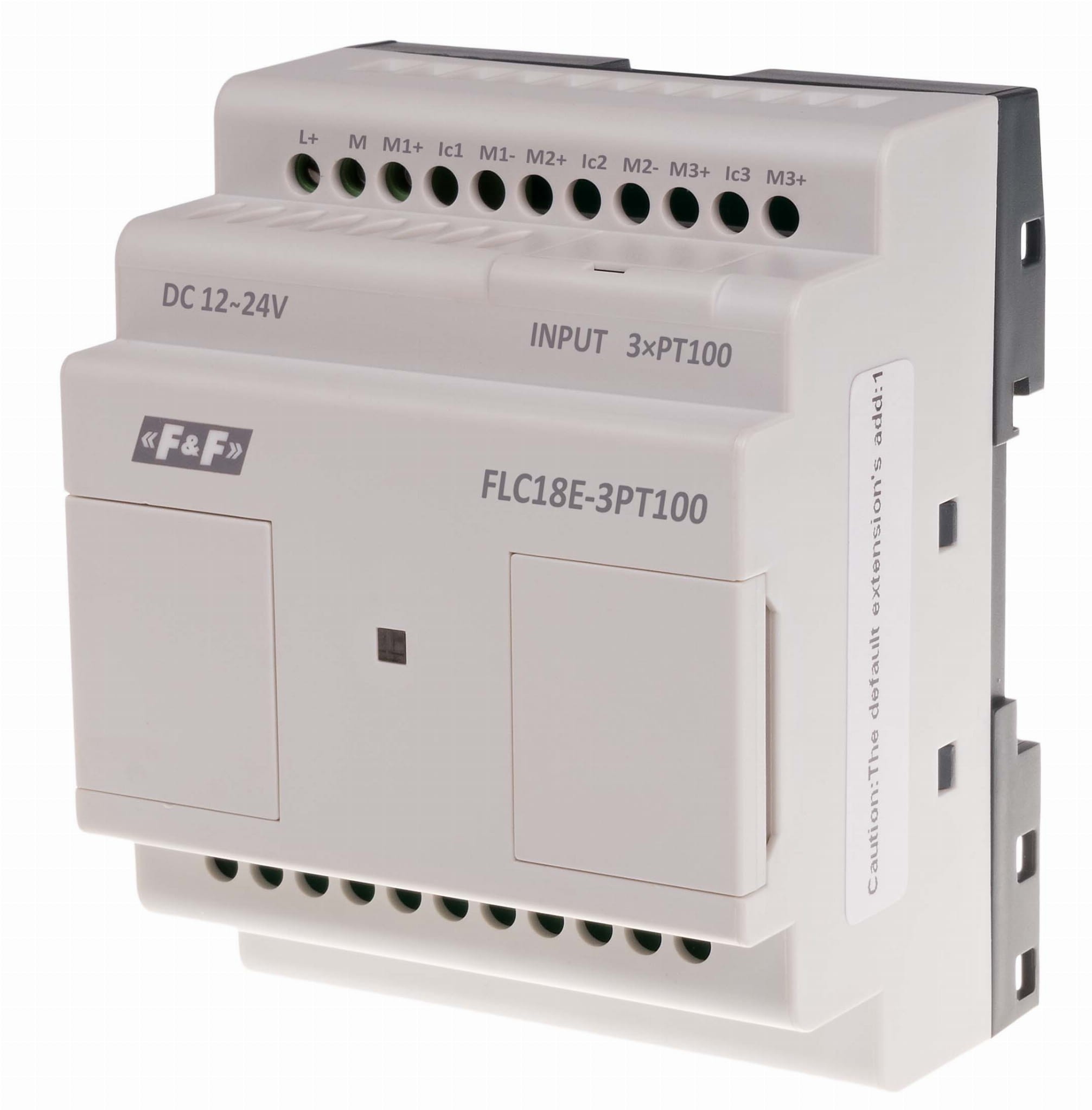

Moduł Rozszerzeń dla Czujników Temp. z 3 wejściami FLC18E-3PT100 F&F

FLC18E-3PT100 to specjalistyczny moduł rozszerzeń temperaturowych przeznaczony do współpracy z Logikami Sterownikami Programowalnymi (PLC) serii FLC18 (np. FLC18-12DI-6R) firmy F&F. Jego głównym zadaniem jest precyzyjne monitorowanie temperatury w instalacjach przemysłowych i automatyce budynków.

Kluczowe Parametry i Funkcje

• Typ Czujników: Moduł jest zaprojektowany wyłącznie dla czujników rezystancyjnych temperatury typu PT100.
• Liczba Wejść: Oferuje 3 niezależne wejścia (kanały pomiarowe), umożliwiające jednoczesny pomiar temperatury w trzech różnych punktach instalacji.
• Szeroki Zakres Pomiarowy: Dzięki obsłudze czujników PT100, moduł umożliwia pomiar temperatury w bardzo szerokim zakresie, typowo od -200°C do +850°C (zakres zależy od podłączonej sondy).
• Precyzja: Charakteryzuje się wysoką dokładnością i stabilnością pomiaru.
  • Rozdzielczość: 12 bitów.
• Podłączenie Sondy: Umożliwia podłączenie czujników PT100 w konfiguracji 2- lub 3-przewodowej, przy czym zalecane jest użycie 3 przewodów dla kompensacji rezystancji linii i uzyskania maksymalnej dokładności.

Integracja z Systemem FLC

Moduł FLC18E-3PT100 jest integralną częścią systemu FLC, rozszerzając możliwości jednostki centralnej:

• Komunikacja: Moduł instaluje się na szynie DIN z prawej strony jednostki centralnej FLC18 i komunikuje się z nią wewnętrzną magistralą.
• Programowanie: Dane temperaturowe są udostępniane w programie sterownika (w środowisku FLCLogic Soft) jako wartości analogowe, które mogą być wykorzystane w blokach funkcyjnych do realizacji zadań regulacji temperatury (np. PID), sterowania wentylacją, czy monitorowania procesów technologicznych.

Dane Techniczne (Podsumowanie)
