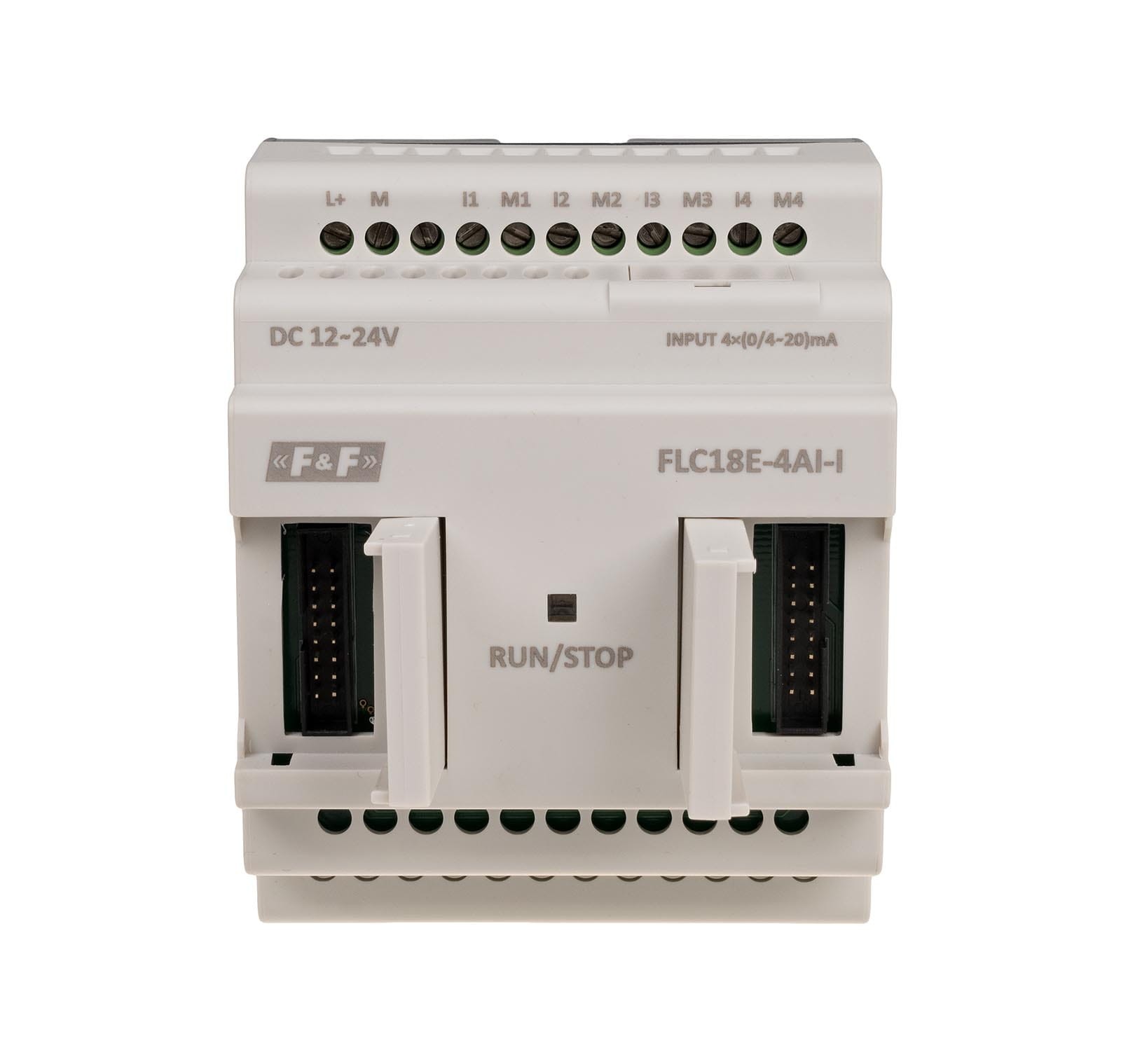

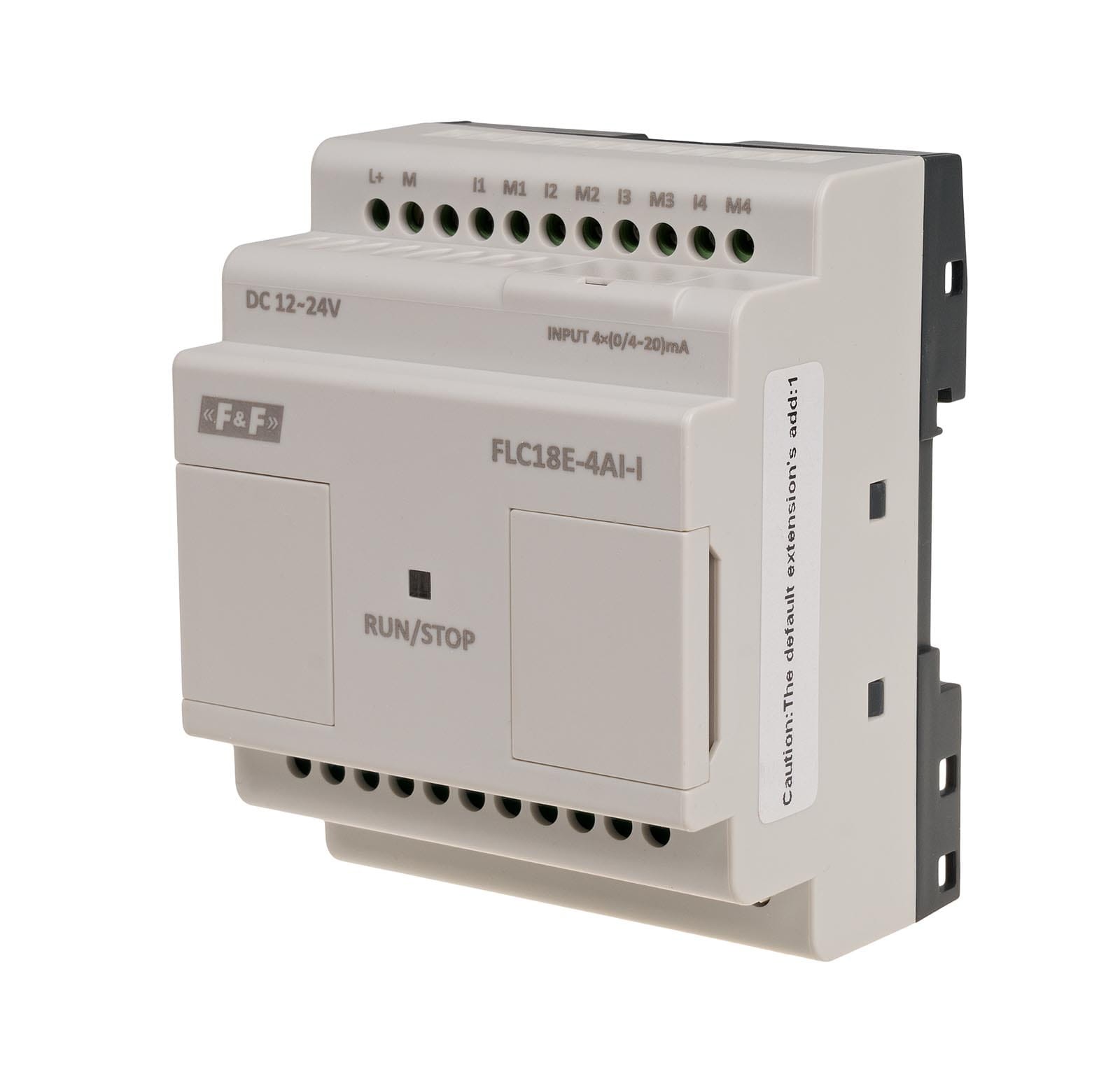

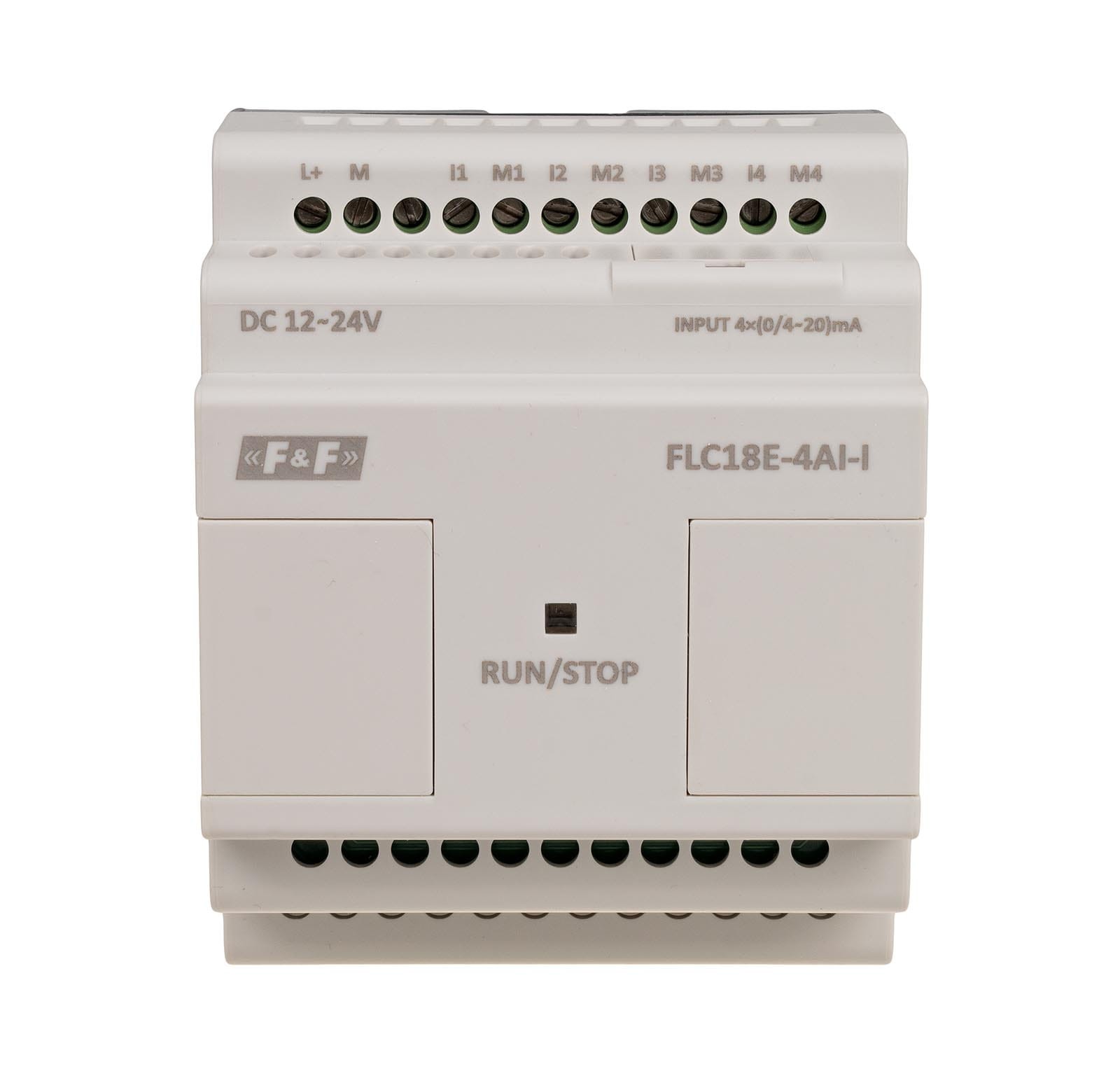

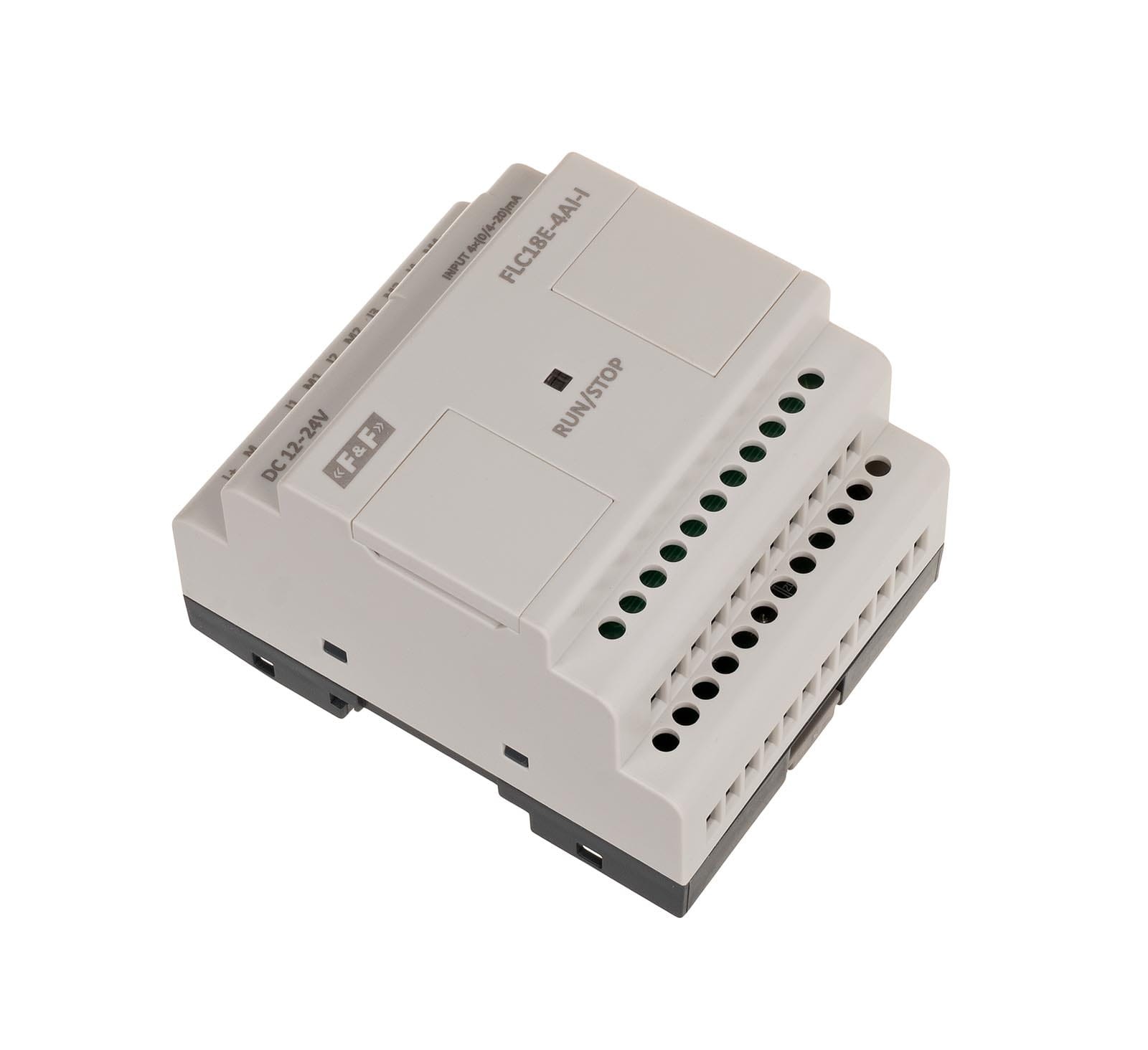

Moduł rozszerzeń analogowych wejść prądowych FLC18E-4AI-I F&F

FLC18E-4AI-I to moduł rozszerzający dedykowany do współpracy ze Sterownikami Programowalnymi FLC firmy F&F. Służy do zwiększenia liczby wejść analogowych w systemie, umożliwiając precyzyjny pomiar i kontrolę parametrów przemysłowych wyrażonych jako standardowy sygnał prądowy.

Kluczowe Cechy i Funkcje

• Rozszerzenie Systemu FLC: Działa jako moduł rozszerzeń podłączany z prawej strony jednostki głównej (CPU) sterownika FLC.
• Wejścia Analogowe Prądowe: Posiada 4 niezależne wejścia analogowe (AI1 do AI4).
• Standard Prądowy: Obsługuje uniwersalny zakres prądowy 0/4÷20 mA, powszechnie stosowany w automatyce przemysłowej do pomiaru temperatury, ciśnienia, przepływu, itp.
• Wysoka Rozdzielczość: Zapewnia rozdzielczość na poziomie 10 bitów, co gwarantuje dokładny pomiar.
• Montaż: Przystosowany do montażu na szynie DIN 35 mm.

Specyfikacja Techniczna

• Typ: Moduł rozszerzeń analogowych wejść prądowych.
• Współpraca: Dedykowany do sterowników FLC (np. FLC18-12DI-6R).
• Liczba wejść analogowych: 4 (AI1÷AI4).
• Zakres pomiarowy: 0/4÷20 mA.
• Rozdzielczość: 10 bit.
• Napięcie zasilania: 12÷24 V DC (Zakres: 10,8÷28,8 V DC).
• Pobór mocy: 1 W.
• Czas przetwarzania: 50 ms.
• Stopień ochrony: IP20.
• Przyłącze: Zaciski śrubowe 1,5 mm².
• Temperatura pracy: -20°C ÷ 55°C.

Zastosowanie

Moduł FLC18E-4AI-I jest niezbędny do rozbudowy sterowników FLC w aplikacjach wymagających zbierania danych pomiarowych z przetworników i czujników pracujących w standardzie 4-20 mA, takich jak:

• Systemy pomiaru i regulacji temperatury.
• Monitorowanie i sterowanie ciśnieniem lub poziomem w zbiornikach.
• Układy automatyki wentylacyjnej, grzewczej i klimatyzacyjnej (HVAC).
• Maszyny i procesy technologiczne w przemyśle.
