Moduł Rozszerzeń Wyjść Analogowych MAX-MR-AO-1 F&F

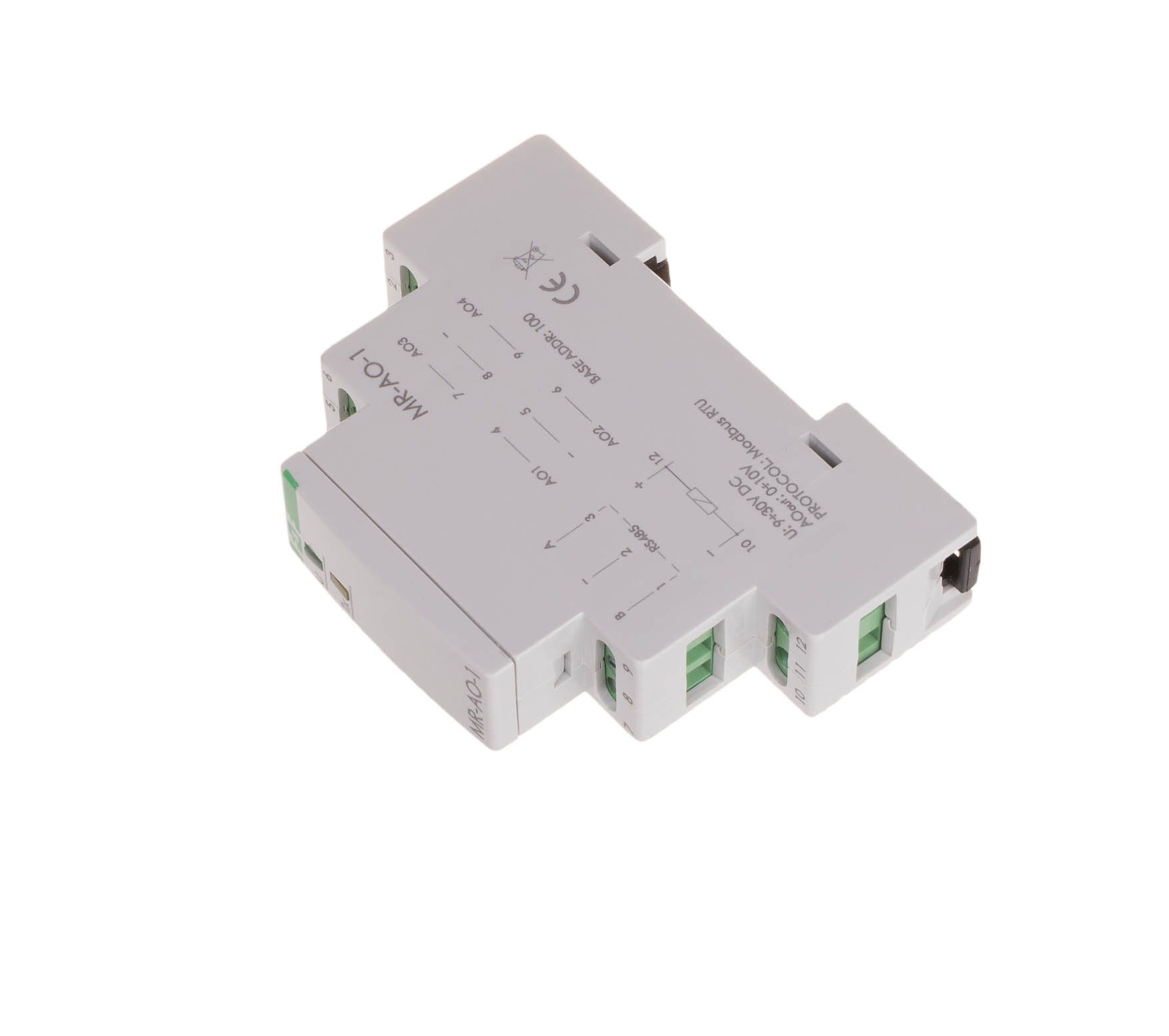

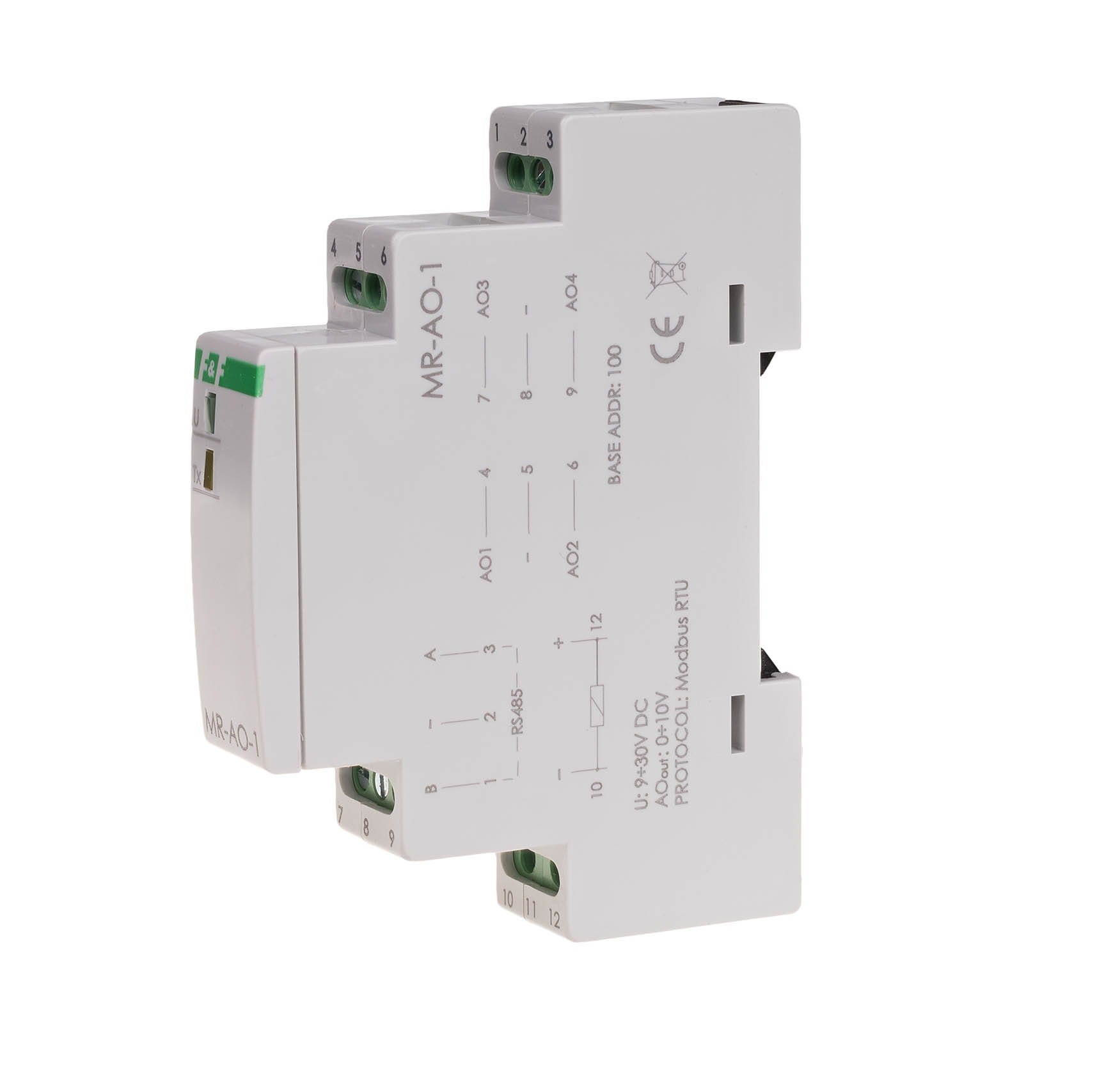

Moduł MAX-MR-AO-1 to kompaktowe (1 moduł DIN) urządzenie, które służy jako zewnętrzny ekspander, dodając do sterowników nadrzędnych (PLC, PC, HMI) 4 niezależne wyjścia analogowe napięciowe. Komunikacja z urządzeniem Master jest realizowana za pomocą protokołu MODBUS RTU przez interfejs RS-485.

Kluczowe Parametry i Funkcjonalności MAX-MR-AO-1

Zasada Działania i Zastosowanie

Sterowanie Analogowe

Moduł MAX-MR-AO-1 pozwala sterować urządzeniami wykonawczymi wymagającymi sygnału analogowego 0-10 V, takimi jak:

• Napędy zaworów sterujących (np. w systemach HVAC).
• Przemienniki częstotliwości (falowniki) do sterowania prędkością silników.
• Regulatory oświetlenia (ściemniacze).
• Inne urządzenia, w których wymagana jest modulacja wielkości fizycznej za pomocą sygnału napięciowego.

Komunikacja i Pamięć Stanu

Ustawienie docelowej wartości napięcia na każdym z 4 wyjść analogowych (w zakresie 0-10 V) odbywa się zdalnie, poprzez wymianę rejestrów w protokole MODBUS RTU. Moduł posiada również funkcję zapisu wartości wyjść w nieulotnej pamięci lokalnej. Oznacza to, że w przypadku zaniku i ponownego pojawienia się zasilania, wyjścia automatycznie przywrócą się do ostatnio zapisanego stanu, co jest kluczowe dla ciągłości procesów automatyki.

Diagnostyka

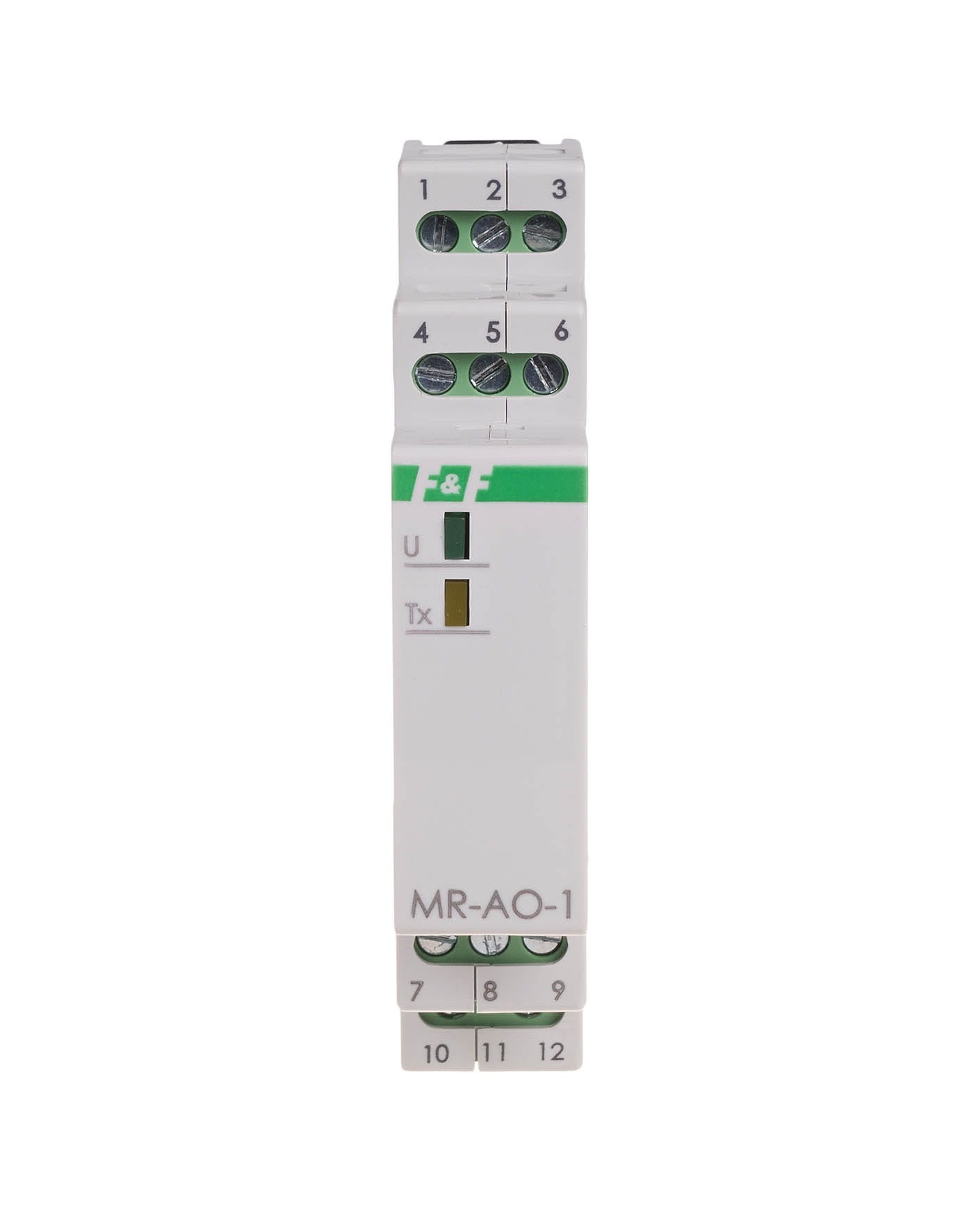

Moduł sygnalizuje stan pracy za pomocą diod LED: zielona (U) wskazuje zasilanie, a żółta (Tx) sygnalizuje poprawną wymianę danych z urządzeniem Master. Ustawienia parametrów komunikacyjnych (adres sieciowy, prędkość, parzystość) są konfigurowalne zdalnie przez Modbus.

MAX-MR-AO-1 F&F to kompaktowy, jednodinowy moduł rozszerzeń oferujący 4 precyzyjne wyjścia analogowe 0-10 V, idealny do sterowania urządzeniami wykonawczymi w systemach automatyki budynkowej i przemysłowej, z niezawodną komunikacją MODBUS RTU i pamięcią stanu.
