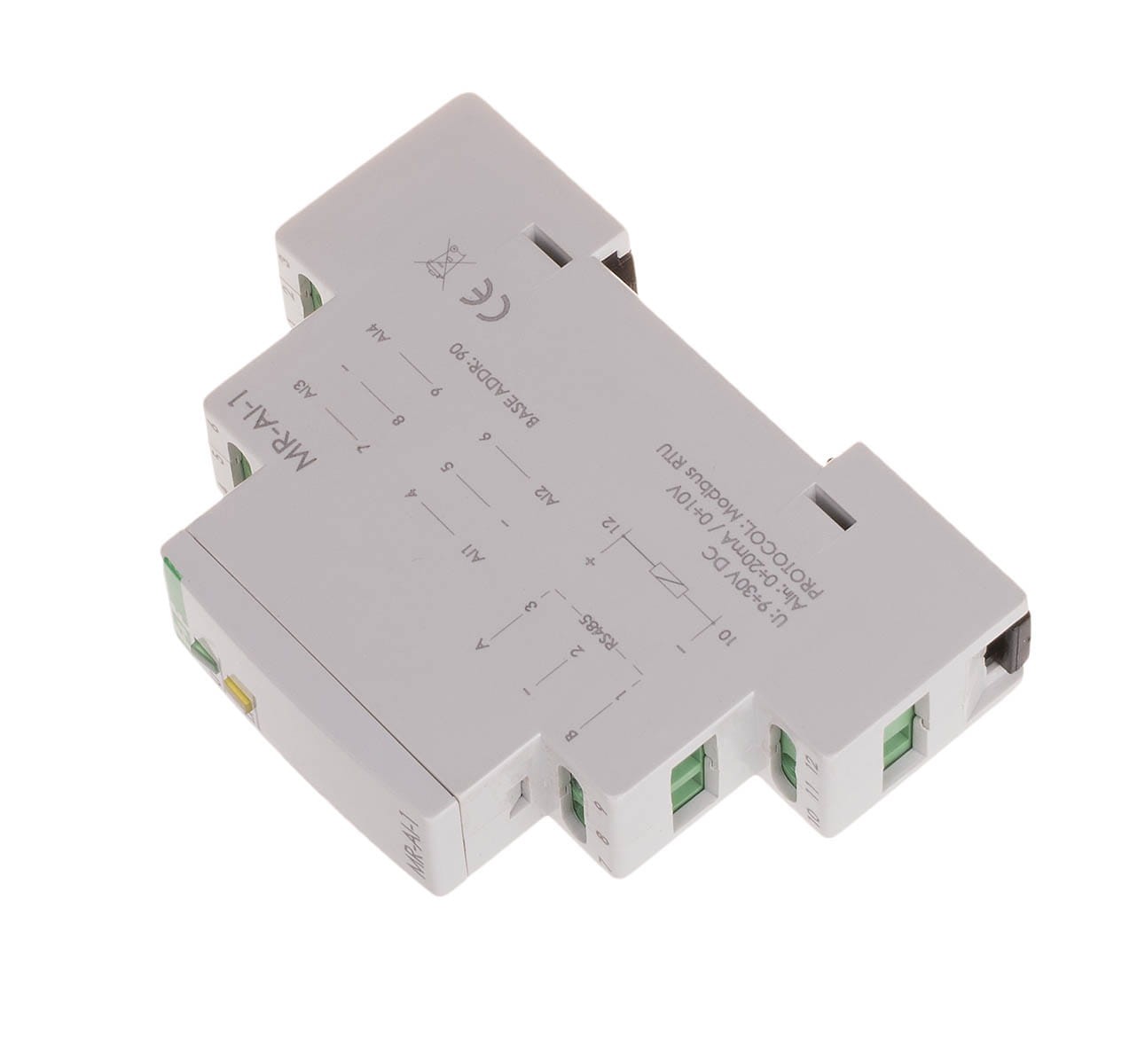

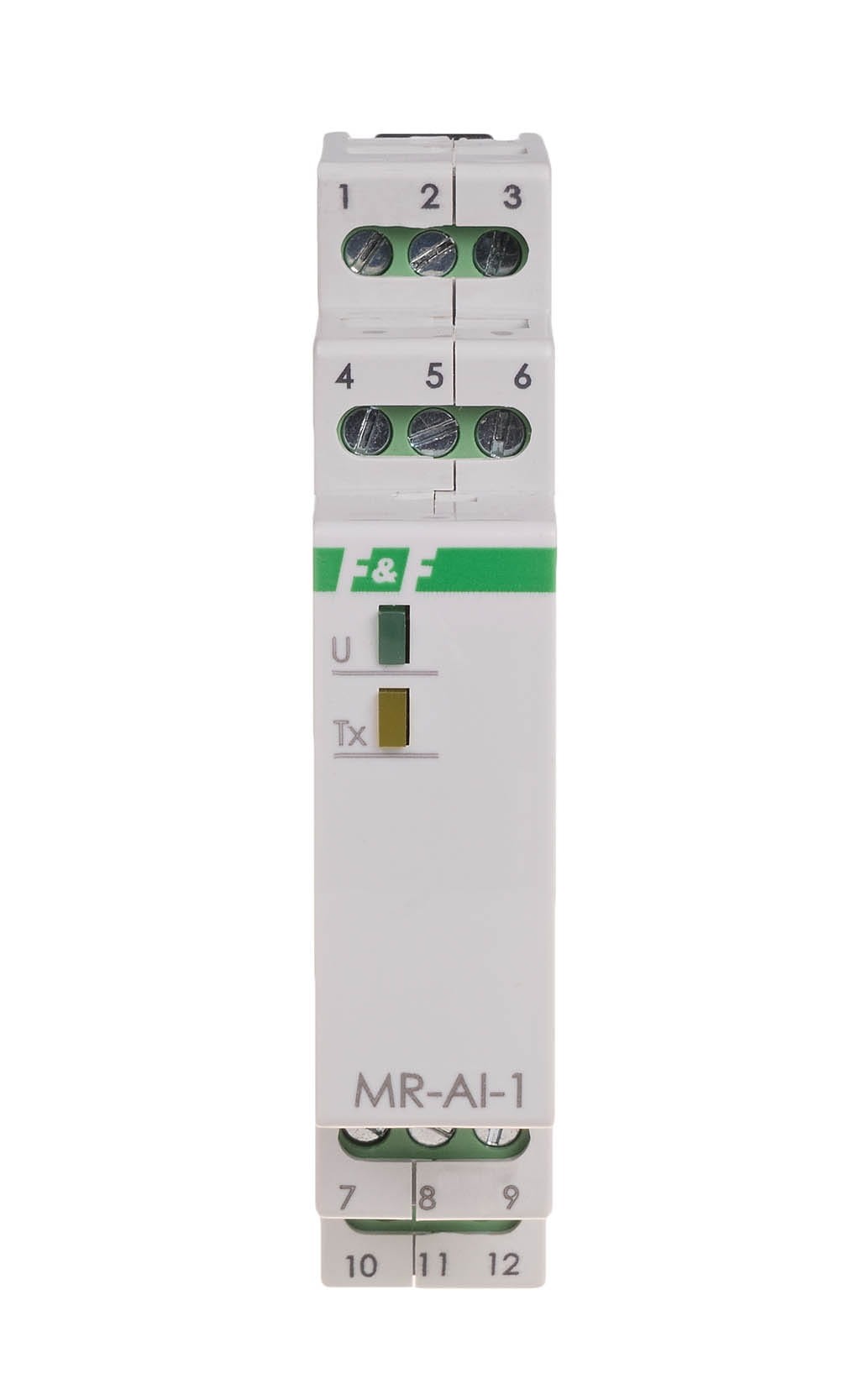

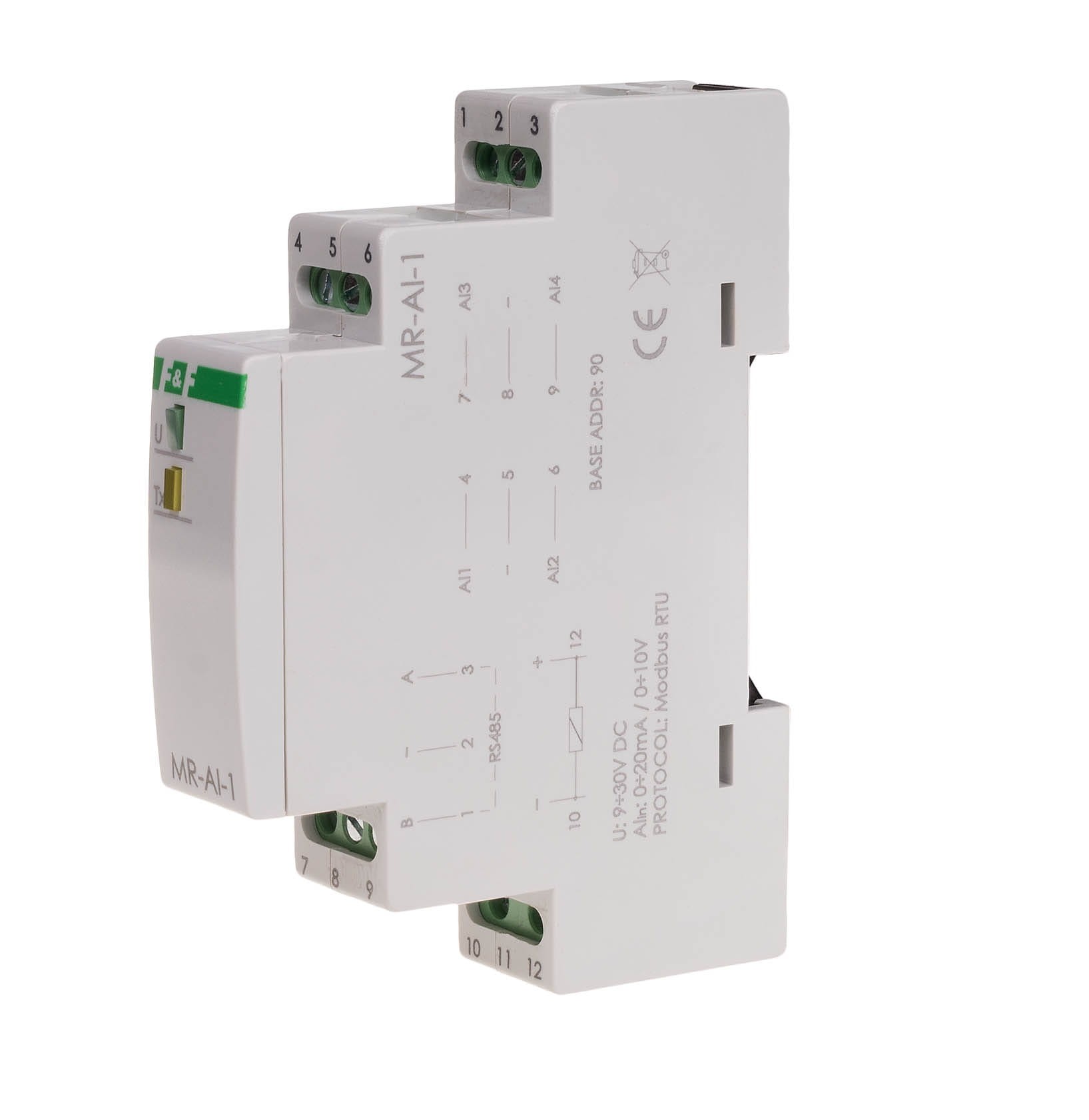

Moduł Rozszerzeń Wejść Analogowych MAX-MR-AI-1 F&F

Moduł MAX-MR-AI-1 to zaawansowane, kompaktowe urządzenie (1 moduł DIN) typu SLAVE, przeznaczone do rozszerzania sterowników programowalnych (PLC) lub innych systemów automatyki o dodatkowe 4 uniwersalne wejścia analogowe. Komunikacja pomiarów z jednostką nadrzędną odbywa się za pomocą protokołu MODBUS RTU przez interfejs RS-485.

Kluczowe Parametry i Funkcjonalności MAX-MR-AI-1

Zasada Działania i Zastosowanie

Uniwersalność Pomiary

Główną zaletą modułu MAX-MR-AI-1 jest jego uniwersalność. Każde z 4 wejść można indywidualnie skonfigurować do pomiaru jednego z dwóch najpopularniejszych standardów sygnałów analogowych w automatyce:

• Napięciowy 0–10 V: Stosowany do sterowania i odczytu czujników o wyjściu napięciowym (np. niektóre czujniki temperatury, ciśnienia, wilgotności).
• Prądowy 0–20 mA (w tym 4–20 mA): Standard bardziej odporny na zakłócenia i spadki napięcia na długich liniach, często używany w czujnikach przemysłowych.

Konfiguracja i Odczyt Danych

Konfiguracja wyboru typu wejścia (U lub I) odbywa się sprzętowo, za pomocą wewnętrznych zworek. Poziom sygnału analogowego jest mierzony, a następnie przeliczany na 10-bitową wartość cyfrową, która jest udostępniana w rejestrach MODBUS RTU do odczytu przez sterownik nadrzędny. Moduł dokonuje ciągłego pomiaru obu typów sygnałów (prądu i napięcia) na wszystkich wejściach, ale poprawnie skalowane będą tylko te wartości, dla których wejście zostało skonfigurowane sprzętowo.

Integracja

Moduł pełni rolę przetwornika sygnału analogowego na informację cyfrową dostępną w sieci RS-485. Jest to idealne rozwiązanie do rozbudowy systemów, gdzie wymagane jest precyzyjne monitorowanie wielu parametrów fizycznych (temperatura, ciśnienie, przepływ itp.) na odległość.

MAX-MR-AI-1 F&F to uniwersalny, 4-kanałowy moduł rozszerzeń wejść analogowych (0-10 V / 0-20 mA) z rozdzielczością 10 bitów, przeznaczony do precyzyjnego pomiaru i zdalnego monitorowania danych z czujników w systemach automatyki za pośrednictwem protokołu MODBUS RTU.
