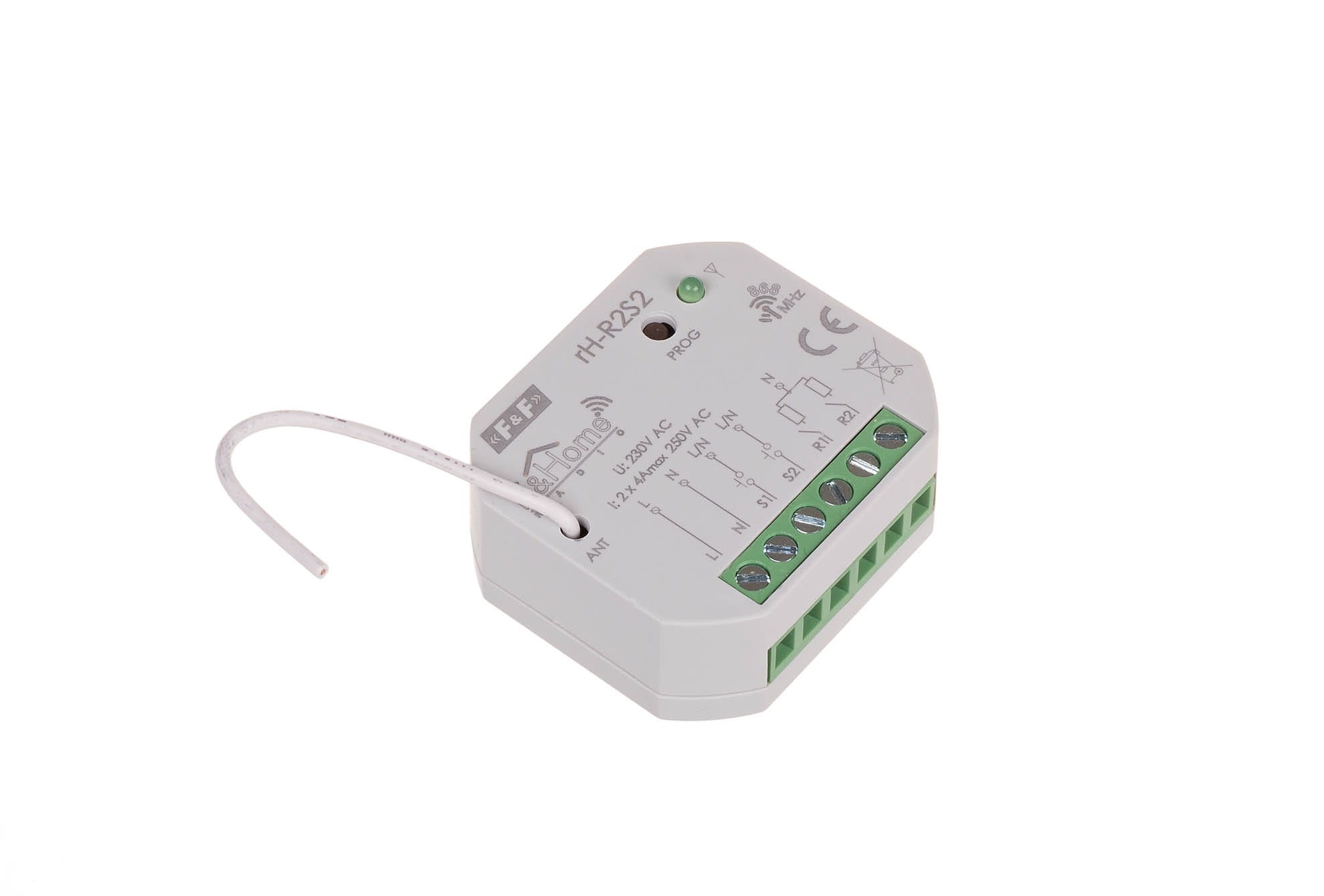

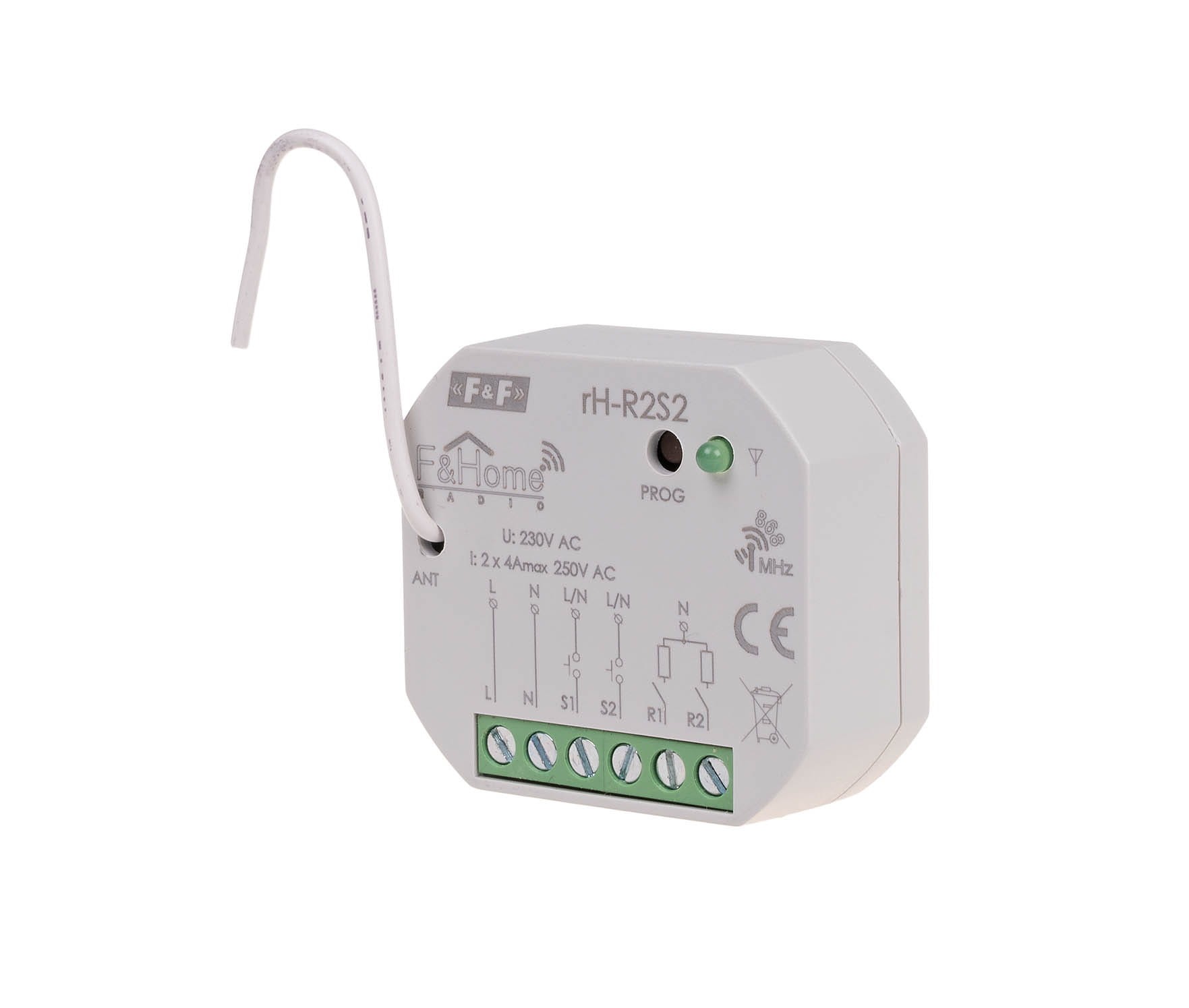

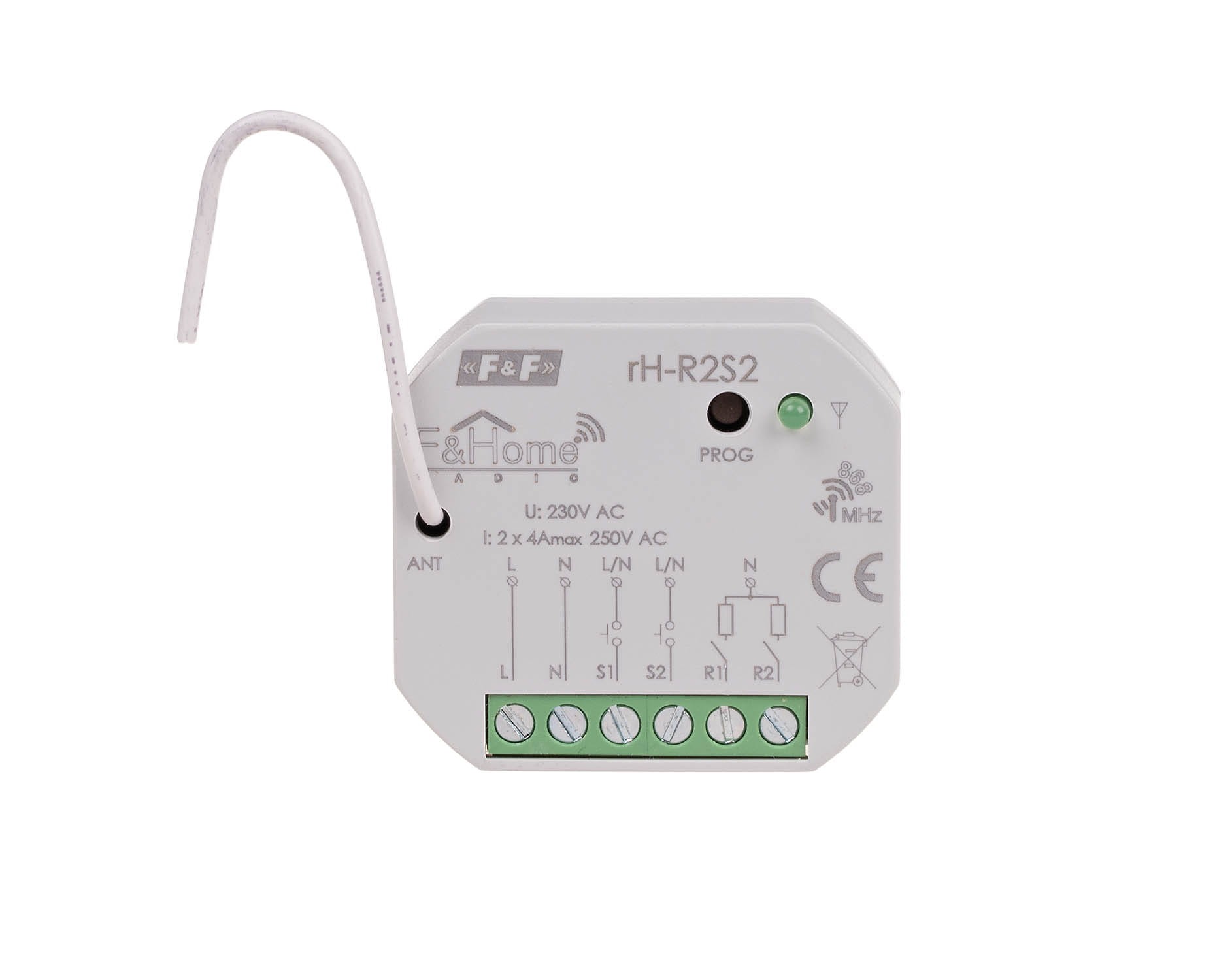

Moduł Radiowy Podwójnego Przekaźnika z Nadajnikiem rH-R2S2 F&F (F&Home RADIO)

rH-R2S2 to uniwersalny moduł radiowy dopuszkowy systemu automatyki domowej F&Home RADIO. Jest to urządzenie typu kombinowanego, które integruje funkcje dwóch przekaźników wykonawczych (odbiornik) oraz dwóch wejść stykowych (nadajnik). Moduł jest zasilany napięciem 230 V AC i przeznaczony do montażu w puszce instalacyjnej (podtynkowej), co pozwala na dyskretne sterowanie obwodami elektrycznymi.

Kluczowe Parametry i Funkcje rH-R2S2

• Typ Urządzenia: Moduł Kombinowany (Przekaźnik + Nadajnik) w obudowie dopuszkowej.
• System Radiowy: Dedykowany do systemu F&Home RADIO (częstotliwość 868 MHz).
• Zasilanie: 230 V AC.
• Wejścia (Nadajnik): 2 wejścia stykowe do podłączenia monostabilnych przycisków (np. podwójny włącznik światła). Wejścia te wysyłają do serwera informację o zmianie stanu styku.
• Wyjścia (Przekaźnik): 2 wyjścia przekaźnikowe, umożliwiające załączanie/wyłączanie dowolnych obwodów.
• Obciążalność: 4 A / 230 V AC na kanał.
• Wymiary: Kompaktowa obudowa dopuszkowa (np. 48x43x22 mm), umożliwiająca schowanie modułu za tradycyjnym włącznikiem.
• Uniwersalność: Przeznaczony do sterowania obciążeniem rezystancyjnym, indukcyjnym lub pojemnościowym.
• Funkcjonalność: Może być stosowany do sterowania oświetleniem, wentylatorami lub gniazdami elektrycznymi.
• Tryb Lokalny: Posiada możliwość jednoczesnego załączenia lub wyłączenia obu przekaźników przez krótkie naciśnięcie przycisku na obudowie (< 1s).
• Zabezpieczenia: Wbudowane zabezpieczenie termiczne.

Zastosowanie w Praktyce

Moduł rH-R2S2 to jedno z najczęściej stosowanych rozwiązań w systemach F&Home, ponieważ pozwala na podwójną funkcjonalność w jednym punkcie instalacyjnym:

• Lokalne Sterowanie: Użycie podłączonych przycisków do manualnego sterowania oświetleniem.
• Radiowe Sterowanie: Zdalne sterowanie za pomocą serwera, aplikacji mobilnej lub harmonogramów.
• Tworzenie Scen: Sygnał z przycisków (Wejścia S1, S2) może wywoływać dowolne sceny w systemie, niezależnie od sterowanych przekaźników (Wyjścia R1, R2).

Jest to idealne rozwiązanie do integracji istniejącej instalacji elektrycznej z systemem inteligentnego domu.

Specyfikacja Techniczna (podsumowanie)

rH-R2S2 to moduł F&Home RADIO 2w1 (2 wyjścia i 2 wejścia) w kompaktowej obudowie podtynkowej.
